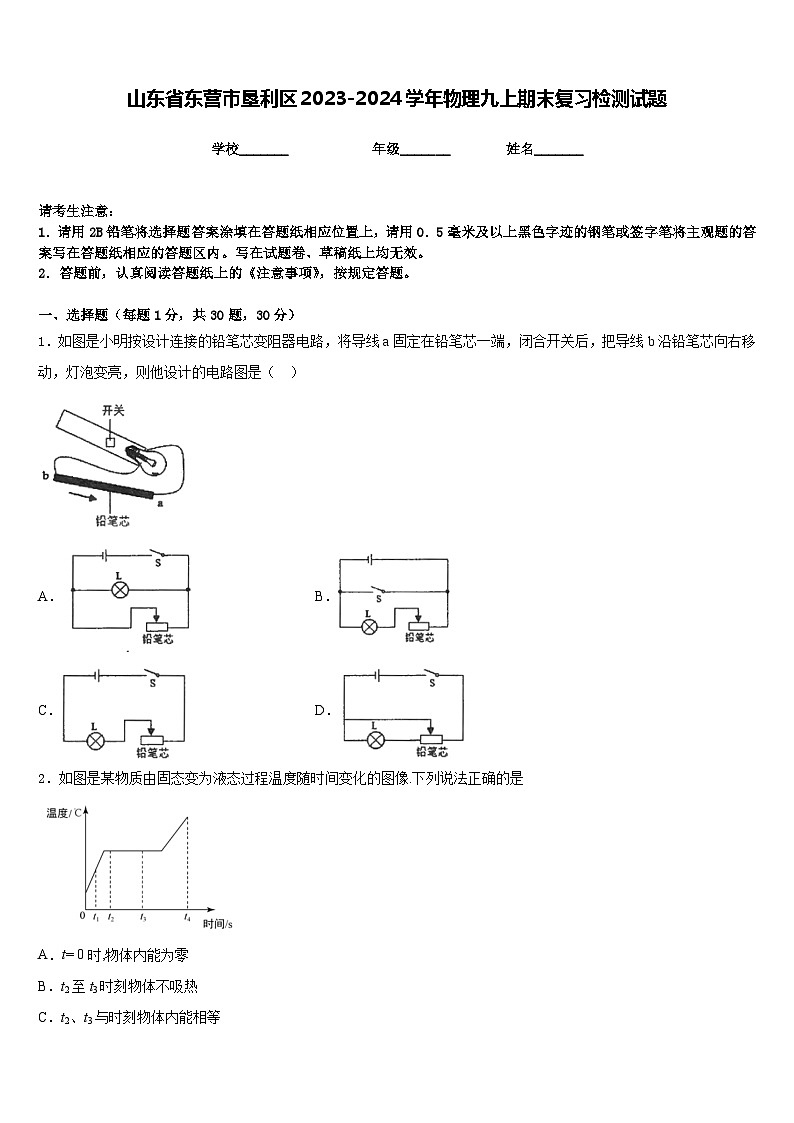

山东省东营市垦利区2023-2024学年物理九上期末复习检测试题含答案
展开
这是一份山东省东营市垦利区2023-2024学年物理九上期末复习检测试题含答案，共9页。试卷主要包含了下列关于姆定律的说法正确的是，以下四幅图中，说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A．B．
C．D．
2．如图是某物质由固态变为液态过程温度随时间变化的图像.下列说法正确的是
A．t= 0时,物体内能为零
B．t2至t3时刻物体不吸热
C．t2、t3与时刻物体内能相等

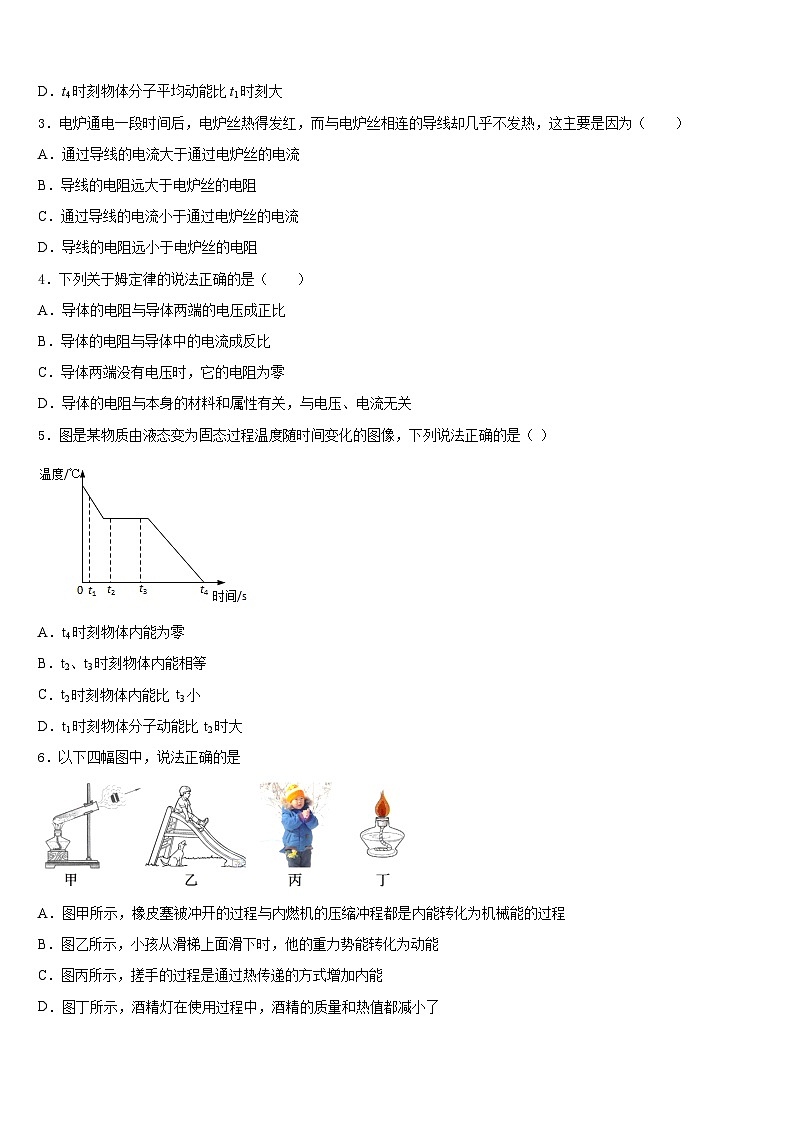

D．t4时刻物体分子平均动能比t1时刻大
3．电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为（ ）
A．通过导线的电流大于通过电炉丝的电流
B．导线的电阻远大于电炉丝的电阻
C．通过导线的电流小于通过电炉丝的电流
D．导线的电阻远小于电炉丝的电阻
4．下列关于姆定律的说法正确的是（ ）
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与导体中的电流成反比
C．导体两端没有电压时，它的电阻为零
D．导体的电阻与本身的材料和属性有关，与电压、电流无关
5．图是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（ ）
A．t4时刻物体内能为零
B．t2、t3时刻物体内能相等
C．t2时刻物体内能比 t3小
D．t1时刻物体分子动能比 t2时大
6．以下四幅图中，说法正确的是
A．图甲所示，橡皮塞被冲开的过程与内燃机的压缩冲程都是内能转化为机械能的过程
B．图乙所示，小孩从滑梯上面滑下时，他的重力势能转化为动能
C．图丙所示，搓手的过程是通过热传递的方式增加内能
D．图丁所示，酒精灯在使用过程中，酒精的质量和热值都减小了

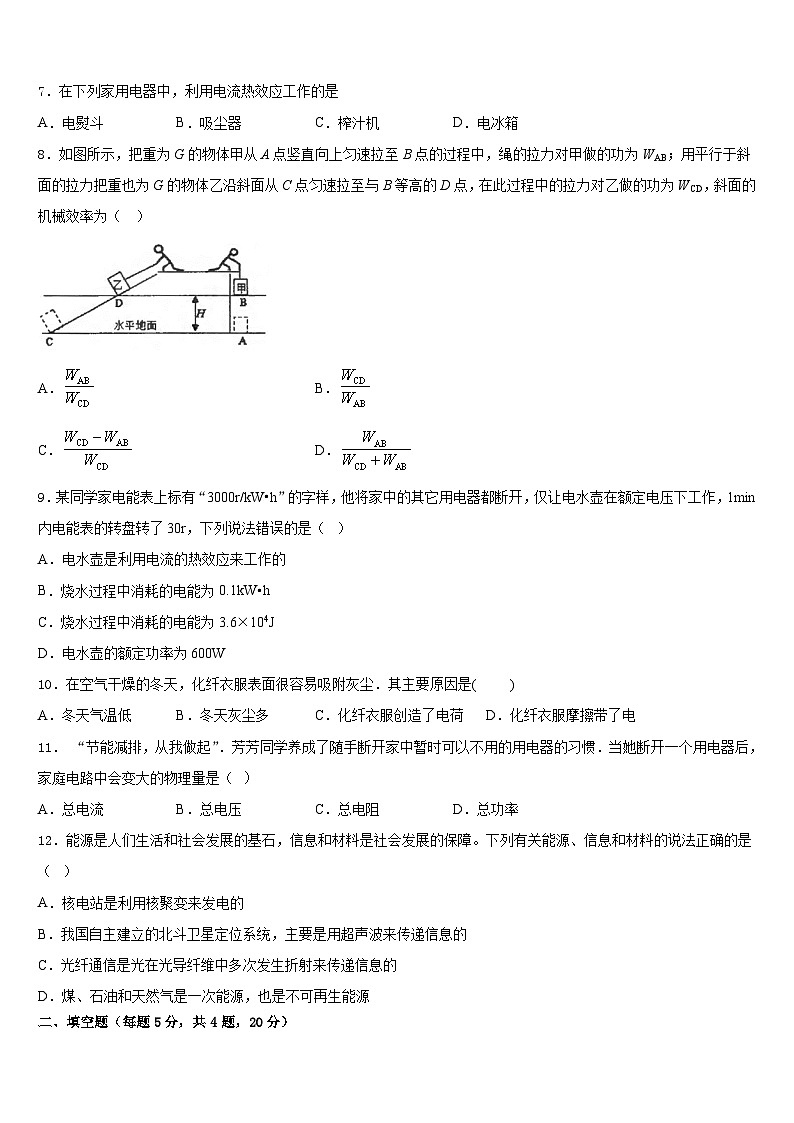

7．在下列家用电器中，利用电流热效应工作的是
A．电熨斗B．吸尘器C．榨汁机D．电冰箱
8．如图所示，把重为G的物体甲从A点竖直向上匀速拉至B点的过程中，绳的拉力对甲做的功为WAB；用平行于斜面的拉力把重也为G的物体乙沿斜面从C点匀速拉至与B等高的D点，在此过程中的拉力对乙做的功为WCD，斜面的机械效率为（ ）
A．B．
C．D．
9．某同学家电能表上标有“3000r/kW•h”的字样，他将家中的其它用电器都断开，仅让电水壶在额定电压下工作，1min内电能表的转盘转了30r，下列说法错误的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为0.1kW•h
C．烧水过程中消耗的电能为3.6×104J
D．电水壶的额定功率为600W
10．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘．其主要原因是( )
A．冬天气温低B．冬天灰尘多C．化纤衣服创造了电荷D．化纤衣服摩擦带了电
11． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
12．能源是人们生活和社会发展的基石，信息和材料是社会发展的保障。下列有关能源、信息和材料的说法正确的是（ ）
A．核电站是利用核聚变来发电的
B．我国自主建立的北斗卫星定位系统，主要是用超声波来传递信息的
C．光纤通信是光在光导纤维中多次发生折射来传递信息的
D．煤、石油和天然气是一次能源，也是不可再生能源
二、填空题（每题5分，共4题，20分）
13． “城市热岛”效应的形成主要是城市中人口、汽车和空调等的急剧增加从而使城市聚热，钢筋水泥、土木砖瓦以及纵横交织的道路网，它们的____小，在阳光的照射下升温快。它们取代了原本能降低城市温度的树木和草地，雨水大部分从下水道排走，地面水分______的散热作用日益丧失。再加之城市通风不良，空气难以形成对流，不利于热量向外______等原因。
14．汽油机的一个工作循环经历______、________、_______、_______四个冲程，其中机械能转化为内能的是_____________冲程，燃气推动活塞做功的冲程叫做______________冲程。
15．如图所示，BC、AB是长度、材料相同的两段导体，BC段的横截面积是AB两倍。小北同学将它们按图中方式焊接好，接入电路，若流过AB的电流为IAB，流过BC的电流为IBC，则IAB_____IBC，若AB两端的电压为UAB，BC两端的电压为UBC，则UAB_____UBC（两空均选填“>”“<”或“=”）。
16．如图（a），（b）所示，将同一长方体木块以两种方式放在底面积相同的两个圆柱形盛水容器中，则水对木块底部产生的压强pa______pb，水对木块底部产生的压力Fa__________Fb（均选填“大于”，“等于”或“小于）
三、实验题（共12分）
17．（4分）实验小组进行了“测定额定电压是2.5V的小灯泡功率”的实验：
（1）实验记录与计算如下表：
根据他们观察的现象和记录的实验数据分析，你可得出什么结论（请说出两点）：
①小灯泡的额定功率是_____W；
②_______________。
（2）他们还注意到，这个实验记录也可以用来计算小灯泡灯丝的电阻，并发现灯丝的电阻值随电压升高而增大，同学们想：导体的电阻不是与电压、电流无关吗？怎么会有这样的结论呢？请你给他们作出合理的解释：__________。
（3）在下图中用笔画线代替导线完成该实验的电路连接；（请正确选择电表量程）
（_____）
18．（4分）某同学在做“比较不同物质吸热能力”的实验时，使用相同的电加热器给水和食用油加热（假设实验过程中加热器放出的热量全部被液体吸收），他得到如下数据：
（1）从表中的数据可知，水和食用油_______（选填“质量”或“体积”）相同。
（2）加热6min时，食用油的温度比水的温度高，此时食用油吸收的热量_______（填“大于”、“小于”或“等于”）水吸收的热量。
（3）实验表明，在相同条件下吸热能力更强的是_________（选填“水”或“食用油”）。
19．（4分）在探究电流通过导体产生热量多少的影响因素时，小明把阻值恒定为R1＝5Ω、R2＝10Ω的两段电热丝分别放在如图所示的两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计．实验设计中用_____表示电流通过电热丝产生热量的多少，不计实验过程中的热损失．
（1）利用该实验装置可以完成的可探究的科学问题是：_____．
（2）将如图所示的甲、乙、丙三个完全相同的烧瓶，每个烧瓶内装有质量相等的煤油、相同的温度计和阻值相等且恒定的电热丝R，依次分别接入如图所示电路进行实验得到下表所示实验数据，其中I为通过电热丝的电流，t0为闭合开关前烧瓶内的温度计的示数，t为通电4min时温度计的示数．根据此表格数据可以得到初步的实验结论是：_____．
在此实验过程中烧瓶甲、乙、丙依次接入电路前须先_____（填“断开”或“闭合”）开关，依次接入电路后，滑动变阻器的滑动触头P需向_____（填“左”或“右”或“不动”）滑动．
四、作图题（共16分）
20．（8分）小球静止在地面上，请标出小球所受的力。
（________）
21．（8分）一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在如图所示的位置，请画出作用在A点的最小作用力F和F的力臂L．
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源电压为15V保持不变，灯泡L只标有“6V”字样，闭合开关S，并移动滑动变阻器的滑片，当滑动变阻器接人电路的电阻值为18Ω时，小灯泡恰好正发光．求：
（1）此时通过小灯泡的电流；
（2）小灯泡的电阻．
23．（12分）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．
则在电路安全工作的前提下，请计算出：
（1）当电流表的示数为0.2A时，R接入电路中的阻值？
（2）当电压表示数为9V时，通过R0的电流？
（3）装置能监测湿度最大值？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、D
5、D
6、B
7、A
8、A
9、B
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、比热容 蒸发 扩散
14、吸气冲程 压缩冲程 做功冲程 排气冲程 压缩 做功
15、
16、小于； 等于。
三、实验题（共12分）
17、0.75 灯的实际功率越大，灯越亮（电压升高，功率增大）等 灯丝的电阻与温度有关
18、质量 等于 水
19、温度计升高的示数； 电流通过电热丝时产生的热量与电热丝的阻值大小有关吗？ 在通电时间和电热丝阻值一定时，通过电热丝的电流越大，电热丝产生的热量越多． 断开 右
四、作图题（共16分）
20、
21、如下图所示
五、计算题（共22分）
22、（1） 0.5A （2）12Ω
23、（1）30Ω； （2） 0.1A； （3）80%
电压U/V
1.5
2.0
2.5
电流I/A
0.21
0.25
0.30
功率P/W
0.33
0.52
灯泡发光情况
灯丝暗红
微弱发光
正常发光
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
I/A
0.10
0.14
0.18
t0/℃
18
18
18
t/℃
19
20
21
△t/℃
1
2
3
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A．B．
C．D．
2．如图是某物质由固态变为液态过程温度随时间变化的图像.下列说法正确的是
A．t= 0时,物体内能为零
B．t2至t3时刻物体不吸热
C．t2、t3与时刻物体内能相等
D．t4时刻物体分子平均动能比t1时刻大
3．电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为（ ）
A．通过导线的电流大于通过电炉丝的电流
B．导线的电阻远大于电炉丝的电阻
C．通过导线的电流小于通过电炉丝的电流
D．导线的电阻远小于电炉丝的电阻
4．下列关于姆定律的说法正确的是（ ）
A．导体的电阻与导体两端的电压成正比
B．导体的电阻与导体中的电流成反比
C．导体两端没有电压时，它的电阻为零
D．导体的电阻与本身的材料和属性有关，与电压、电流无关
5．图是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（ ）
A．t4时刻物体内能为零
B．t2、t3时刻物体内能相等
C．t2时刻物体内能比 t3小
D．t1时刻物体分子动能比 t2时大
6．以下四幅图中，说法正确的是
A．图甲所示，橡皮塞被冲开的过程与内燃机的压缩冲程都是内能转化为机械能的过程
B．图乙所示，小孩从滑梯上面滑下时，他的重力势能转化为动能
C．图丙所示，搓手的过程是通过热传递的方式增加内能
D．图丁所示，酒精灯在使用过程中，酒精的质量和热值都减小了
7．在下列家用电器中，利用电流热效应工作的是
A．电熨斗B．吸尘器C．榨汁机D．电冰箱
8．如图所示，把重为G的物体甲从A点竖直向上匀速拉至B点的过程中，绳的拉力对甲做的功为WAB；用平行于斜面的拉力把重也为G的物体乙沿斜面从C点匀速拉至与B等高的D点，在此过程中的拉力对乙做的功为WCD，斜面的机械效率为（ ）
A．B．
C．D．
9．某同学家电能表上标有“3000r/kW•h”的字样，他将家中的其它用电器都断开，仅让电水壶在额定电压下工作，1min内电能表的转盘转了30r，下列说法错误的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为0.1kW•h
C．烧水过程中消耗的电能为3.6×104J
D．电水壶的额定功率为600W
10．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘．其主要原因是( )
A．冬天气温低B．冬天灰尘多C．化纤衣服创造了电荷D．化纤衣服摩擦带了电
11． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
12．能源是人们生活和社会发展的基石，信息和材料是社会发展的保障。下列有关能源、信息和材料的说法正确的是（ ）
A．核电站是利用核聚变来发电的
B．我国自主建立的北斗卫星定位系统，主要是用超声波来传递信息的
C．光纤通信是光在光导纤维中多次发生折射来传递信息的
D．煤、石油和天然气是一次能源，也是不可再生能源
二、填空题（每题5分，共4题，20分）
13． “城市热岛”效应的形成主要是城市中人口、汽车和空调等的急剧增加从而使城市聚热，钢筋水泥、土木砖瓦以及纵横交织的道路网，它们的____小，在阳光的照射下升温快。它们取代了原本能降低城市温度的树木和草地，雨水大部分从下水道排走，地面水分______的散热作用日益丧失。再加之城市通风不良，空气难以形成对流，不利于热量向外______等原因。
14．汽油机的一个工作循环经历______、________、_______、_______四个冲程，其中机械能转化为内能的是_____________冲程，燃气推动活塞做功的冲程叫做______________冲程。
15．如图所示，BC、AB是长度、材料相同的两段导体，BC段的横截面积是AB两倍。小北同学将它们按图中方式焊接好，接入电路，若流过AB的电流为IAB，流过BC的电流为IBC，则IAB_____IBC，若AB两端的电压为UAB，BC两端的电压为UBC，则UAB_____UBC（两空均选填“>”“<”或“=”）。
16．如图（a），（b）所示，将同一长方体木块以两种方式放在底面积相同的两个圆柱形盛水容器中，则水对木块底部产生的压强pa______pb，水对木块底部产生的压力Fa__________Fb（均选填“大于”，“等于”或“小于）
三、实验题（共12分）
17．（4分）实验小组进行了“测定额定电压是2.5V的小灯泡功率”的实验：
（1）实验记录与计算如下表：
根据他们观察的现象和记录的实验数据分析，你可得出什么结论（请说出两点）：
①小灯泡的额定功率是_____W；
②_______________。
（2）他们还注意到，这个实验记录也可以用来计算小灯泡灯丝的电阻，并发现灯丝的电阻值随电压升高而增大，同学们想：导体的电阻不是与电压、电流无关吗？怎么会有这样的结论呢？请你给他们作出合理的解释：__________。
（3）在下图中用笔画线代替导线完成该实验的电路连接；（请正确选择电表量程）
（_____）
18．（4分）某同学在做“比较不同物质吸热能力”的实验时，使用相同的电加热器给水和食用油加热（假设实验过程中加热器放出的热量全部被液体吸收），他得到如下数据：
（1）从表中的数据可知，水和食用油_______（选填“质量”或“体积”）相同。
（2）加热6min时，食用油的温度比水的温度高，此时食用油吸收的热量_______（填“大于”、“小于”或“等于”）水吸收的热量。
（3）实验表明，在相同条件下吸热能力更强的是_________（选填“水”或“食用油”）。
19．（4分）在探究电流通过导体产生热量多少的影响因素时，小明把阻值恒定为R1＝5Ω、R2＝10Ω的两段电热丝分别放在如图所示的两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计．实验设计中用_____表示电流通过电热丝产生热量的多少，不计实验过程中的热损失．
（1）利用该实验装置可以完成的可探究的科学问题是：_____．
（2）将如图所示的甲、乙、丙三个完全相同的烧瓶，每个烧瓶内装有质量相等的煤油、相同的温度计和阻值相等且恒定的电热丝R，依次分别接入如图所示电路进行实验得到下表所示实验数据，其中I为通过电热丝的电流，t0为闭合开关前烧瓶内的温度计的示数，t为通电4min时温度计的示数．根据此表格数据可以得到初步的实验结论是：_____．
在此实验过程中烧瓶甲、乙、丙依次接入电路前须先_____（填“断开”或“闭合”）开关，依次接入电路后，滑动变阻器的滑动触头P需向_____（填“左”或“右”或“不动”）滑动．
四、作图题（共16分）
20．（8分）小球静止在地面上，请标出小球所受的力。
（________）
21．（8分）一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在如图所示的位置，请画出作用在A点的最小作用力F和F的力臂L．
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源电压为15V保持不变，灯泡L只标有“6V”字样，闭合开关S，并移动滑动变阻器的滑片，当滑动变阻器接人电路的电阻值为18Ω时，小灯泡恰好正发光．求：
（1）此时通过小灯泡的电流；
（2）小灯泡的电阻．
23．（12分）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．
则在电路安全工作的前提下，请计算出：
（1）当电流表的示数为0.2A时，R接入电路中的阻值？
（2）当电压表示数为9V时，通过R0的电流？
（3）装置能监测湿度最大值？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、D
5、D
6、B
7、A
8、A
9、B
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、比热容 蒸发 扩散
14、吸气冲程 压缩冲程 做功冲程 排气冲程 压缩 做功
15、
16、小于； 等于。
三、实验题（共12分）
17、0.75 灯的实际功率越大，灯越亮（电压升高，功率增大）等 灯丝的电阻与温度有关
18、质量 等于 水
19、温度计升高的示数； 电流通过电热丝时产生的热量与电热丝的阻值大小有关吗？ 在通电时间和电热丝阻值一定时，通过电热丝的电流越大，电热丝产生的热量越多． 断开 右
四、作图题（共16分）
20、
21、如下图所示
五、计算题（共22分）
22、（1） 0.5A （2）12Ω
23、（1）30Ω； （2） 0.1A； （3）80%
电压U/V
1.5
2.0
2.5
电流I/A
0.21
0.25
0.30
功率P/W
0.33
0.52
灯泡发光情况
灯丝暗红
微弱发光
正常发光
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
I/A
0.10
0.14
0.18
t0/℃
18
18
18
t/℃
19
20
21
△t/℃
1
2
3
