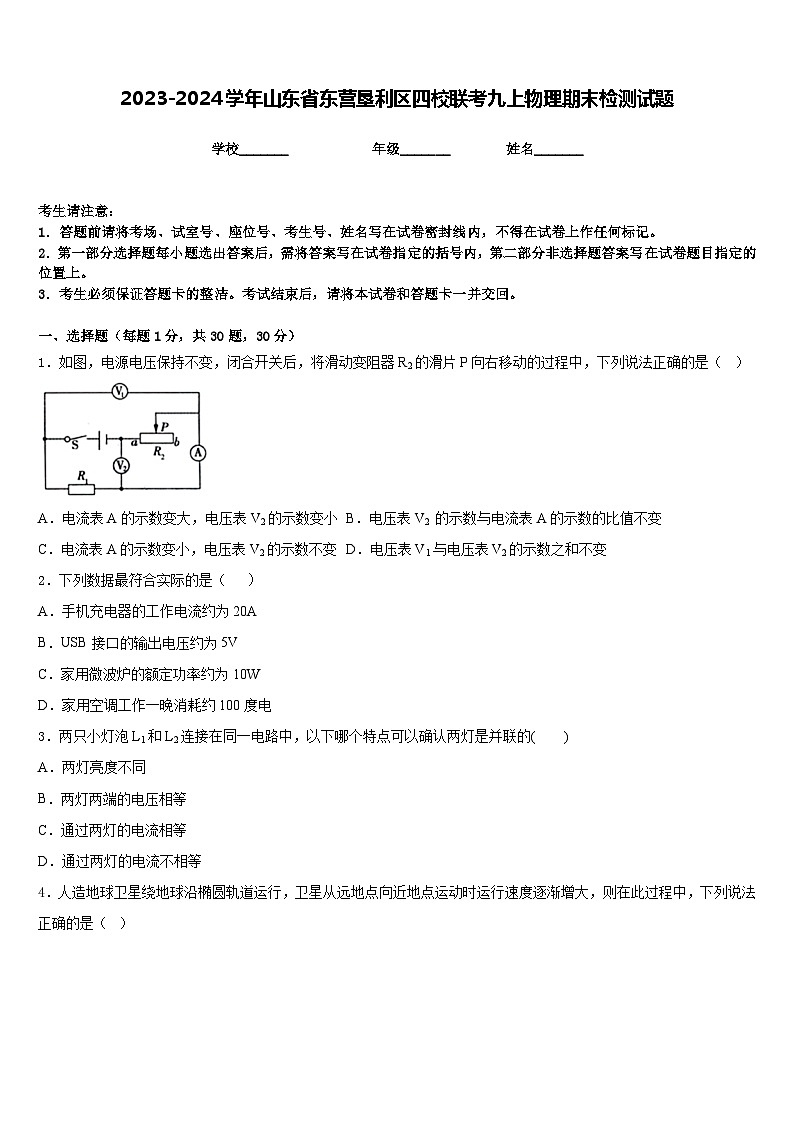

2023-2024学年山东省东营垦利区四校联考九上物理期末检测试题含答案

这是一份2023-2024学年山东省东营垦利区四校联考九上物理期末检测试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，有关下列图片，说法正确的是，两盏电灯并联接在同一电源上等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变大，电压表V2的示数变小B．电压表V2 的示数与电流表A的示数的比值不变
C．电流表A的示数变小，电压表V2的示数不变D．电压表V1与电压表V2的示数之和不变
2．下列数据最符合实际的是（ ）
A．手机充电器的工作电流约为20A
B．USB接口的输出电压约为5V
C．家用微波炉的额定功率约为10W
D．家用空调工作一晚消耗约100度电
3．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A．两灯亮度不同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
4．人造地球卫星绕地球沿椭圆轨道运行，卫星从远地点向近地点运动时运行速度逐渐增大，则在此过程中，下列说法正确的是（ ）
A．势能减小，动能减小B．势能增大，动能增大C．动能转化为势能D．势能转化为动能
5．下列关于安全用电的描述，不符合用电原则，需要改正的是
A．发生触电事故时应立即切断电源
B．家庭电路连接示意图
C．电水壶接电线路示意图
D．使用验电笔检验插座的相线
6．如图是用动滑轮运送建筑材料A的示意图，物体A重800N，动滑轮重180N，在卷扬机对绳子的拉力作用下，绳自由端在50s的时间里匀速竖直上升了20m。在这个过程中，动滑轮提升建筑材料A所做功为有用功，卷扬机对绳子的拉力F做功的功率为200W。则下列说法中正确的是
A．动滑轮的有用功是16000J
B．滑轮组的机械效率是80%
C．物体A的速度是0.4m/s

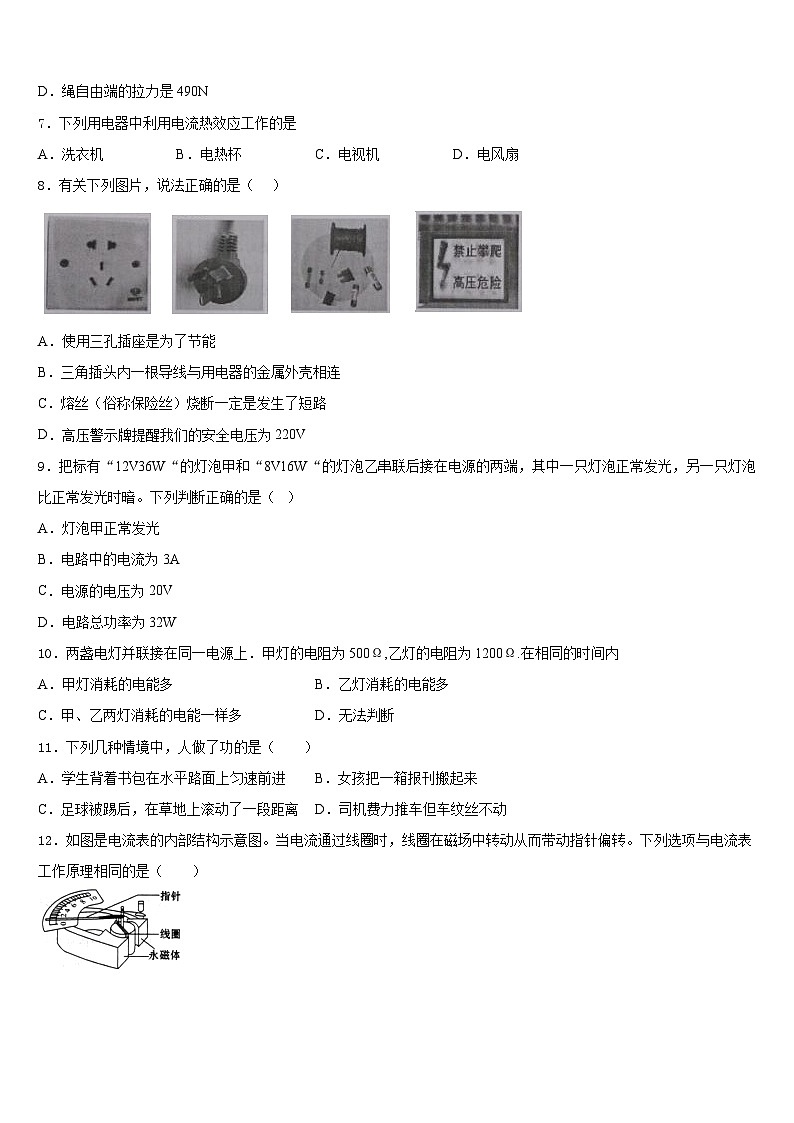

D．绳自由端的拉力是490N
7．下列用电器中利用电流热效应工作的是
A．洗衣机B．电热杯C．电视机D．电风扇
8．有关下列图片，说法正确的是（ ）
A．使用三孔插座是为了节能
B．三角插头内一根导线与用电器的金属外壳相连
C．熔丝（俗称保险丝）烧断一定是发生了短路
D．高压警示牌提醒我们的安全电压为220V
9．把标有“12V36W“的灯泡甲和“8V16W“的灯泡乙串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡比正常发光时暗。下列判断正确的是（ ）
A．灯泡甲正常发光
B．电路中的电流为3A
C．电源的电压为20V
D．电路总功率为32W
10．两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内
A．甲灯消耗的电能多B．乙灯消耗的电能多
C．甲、乙两灯消耗的电能一样多D．无法判断
11．下列几种情境中，人做了功的是（ ）
A．学生背着书包在水平路面上匀速前进B．女孩把一箱报刊搬起来
C．足球被踢后，在草地上滚动了一段距离D．司机费力推车但车纹丝不动
12．如图是电流表的内部结构示意图。当电流通过线圈时，线圈在磁场中转动从而带动指针偏转。下列选项与电流表工作原理相同的是（ ）
A．动圈式话筒 B．电铃
C．电钻 D．电磁起重机
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数_____（选填“变大”、“变小”或“不变”），电流表示数_____（选填“变大”、“变小”或“不变”）。
14．如图所示的电冰箱的示意图，它在结构上和工作过程中应用了许多物理知识，请结合生活实际，仿照示例，提出一个有关电学或热学方面的问题并作答。
（示例）
问题：电冰箱为什么要用三线插头接地？
回答：因为电冰箱带有金属壳，防止其带电造成触电事故。
问题：_____；
回答：_____。
15．如图，A灯标有“4V，4W”字样，B灯标有“4V，2W”字样，闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是___V，A灯和B灯的总功率是___W。
16．如图表示的是汽油机的_______冲程；此冲程是_______能转化为_____能．在压缩冲程中，是通过_____方式增加气体内能的．
三、实验题（共12分）
17．（4分）在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，滑动变阻器上标有“10Ω 1A”的字样。
（1）图甲是晓丽同学没有连接完的电路，请你用笔画线代替导线，将电路连接完整；
（_______）
（2）连接电路后，晓丽闭合开关，发现电流表有示数但小灯泡不亮，电压表读数为零，故障的原因可能是______________；
（3）故障排除后，晓丽再次闭合开关测量小灯泡的额定功率，但是发现电压表的示数为1V，此时应将滑动变阻器的滑片向______（选填“左”或“右”）滑动，直到_________时为止，此时电流表读数如图乙所示，则小灯泡的电阻为_______Ω，额定功率为________W；
（4）晓丽根据测得的几组数据做出了图丙所示的U—I图像，发现电流与电压_____（选填“成”或“不成”）正比，原因是________。从图像中还可以发现灯泡的实际功率随实际电压的增大而_______。
18．（4分）实验桌上有如下器材：满足实验要求的电源、滑动变阻器、开关各一个，调好的电压表和电流表各一块，各种阻值已知的定值电阻和导线若干。请利用上述器材，设计一个实验探究：“当电阻阻值一定时，电阻两端的电压越大，通过该电阻的电流就越大”。
（1）请画出实验电路图
（_________）
（2）将实验步骤补充完整：
①按电路图连接电路。断开开关，滑动变阻器的滑片置于连人电路中的阻值最大处；
②闭合开关，移动滑动变阻器的滑片至合适位置，用电流表测量定值电阻的电流I，用电压表测量定值电阻两端的电压U，将数据记录在表格中；
③________________________，数据记录在表格中；
④仿照步骤③，再进行一次实验，将数据记录在表格中。
（3）画出实验数据记录表。
（________）
（4）若实验中测量了多组数据并绘制出图像，图中能正确反映本实验电流和电压关系的图像是_______（选填选项前的字的）。
A． B． C． D．
19．（4分）东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验。
(1)探究导体中电流与导体电阻的关系。选用的定值电阻的阻值分别是5Ω、10Ω、15Ω、20Ω。
①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大。
（________）
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是_____。
③东东排除故障后，把5Ω的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图丙所示，其示数为_____A。
④断开开关S，把5Ω的电阻换成用10Ω的电阻，再次闭合开关后，滑片应向_____（填“左” 或“右”）端移动。
(2)东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图（阻值已知），来测量未知电阻的阻值。
①闭合S、S1，断开S2，适当调节滑片的位置，电压表示数为。
②_____，滑动变阻器滑片的位置保持不变，电压表示数为。
③未知电阻的阻值：_____（用字母表示）。
四、作图题（共16分）
20．（8分）在图甲空缺处画上电源或电压表的电路符号，使开关闭合后，两灯组成串联电路；
21．（8分）请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图．
（_______）
五、计算题（共22分）
22．（10分）如图是一款家用电热水壶内部的电路简化结构图，其中两个电热丝 R 的阻值均为 96.8Ω且不变。甲、乙、丙、丁四种不同的连接方式分别对应“断开”、“低温”、“中温”和“高温”四种档位。在一次加热中，将电热水壶调至中温档正常加热，在标准大气压下将 0.5kg 温度为 20℃的水烧开需要 6min，c 水=4.2x103J（kg∙℃）。请你计算：
（1）①电热水壶中温档的额定功率；
②这次加热的加热效率（结果保留一位小数）。
（2）①高温档的额定功率；
②若高温档的加热效率为 96%，完成上述加热任务所用的时间。
23．（12分）如图所示，L为标有为“2.5V 0.625W”的小灯泡，滑动变阻器R2的最大电阻为15Ω，电源电压保持恒定．闭合开关S1、S2，且R2阻值为0时，灯泡L正常发光，电流表读数I=0.75A．求：
（1）电源电压U；
（2）电阻R1的阻值；
（3）电路接通时的最小功率．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、D
4、D
5、B
6、B
7、B
8、B
9、D
10、A
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、变小 变大
14、电动压缩机工作时，什么能转化成什么能？ 电能转化为机械能
15、6 3
16、做功 内能 机械能 做功
三、实验题（共12分）
17、见解析所示 小灯泡短路 左 电压表示数为2.5V 8.3 0.75 不成 灯丝电阻随温度升高而增大 增大
18、； 移动滑动变阻器的划片至另一位置，用电流表测量电阻R的电流I，用电压表测量电阻R两端的电压U；
C
19、 定值电阻断路 0.4 右 闭合S、S2，断开S1
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）①500W②93.3% （2）①1000W ②175s
23、（1）2.5V（2）5Ω（3）0.25W
