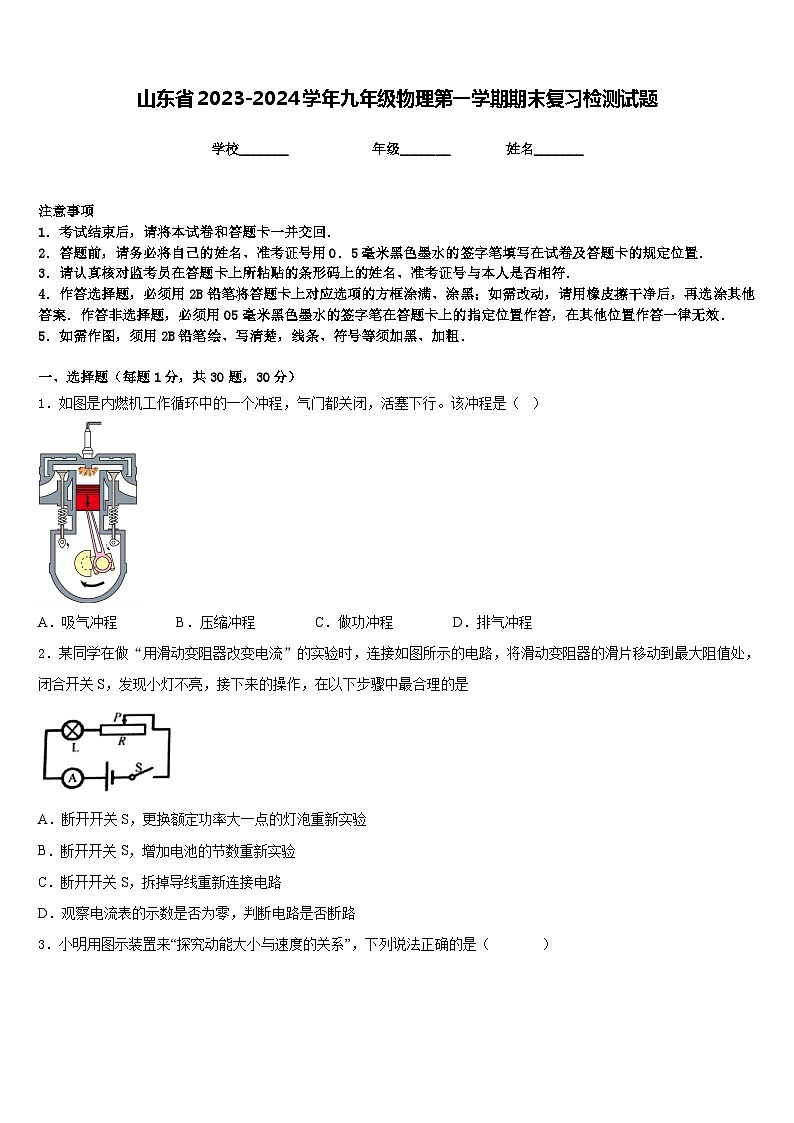

山东省2023-2024学年九年级物理第一学期期末复习检测试题含答案

这是一份山东省2023-2024学年九年级物理第一学期期末复习检测试题含答案，共10页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图是内燃机工作循环中的一个冲程，气门都关闭，活塞下行。该冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
2．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
3．小明用图示装置来“探究动能大小与速度的关系”，下列说法正确的是（ ）
A．水平面必须光滑
B．实验研究的是木块的动能
C．让不同的小车从斜面同一高度由静止释放
D．通过观察木块移动距离的远近来比较小车的动能大小
4．如图，电源电压不变，闭合开关，当滑动变阻器的滑片从端移到端的过程中，、的U-I关系图像如图。下列四种判断中正确的是（ ）
A．电源电压为B．图线甲是电阻的U-I关系图象
C．电路的最大电功率为D．滑动变阻器的最大阻值为
5．小军帮妈妈煲鸡汤时，联想到了许多物理知识．下列说法错误的是（ ）
A．鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动
B．鸡汤沸腾过程中吸收热量，温度不变，内能不变
C．煲鸡汤过程中，限压阀转动，此过程的能量转化与内燃机的做功冲程相似
D．限压阀口“烟雾缭绕”，这是水蒸气液化形成的小水珠

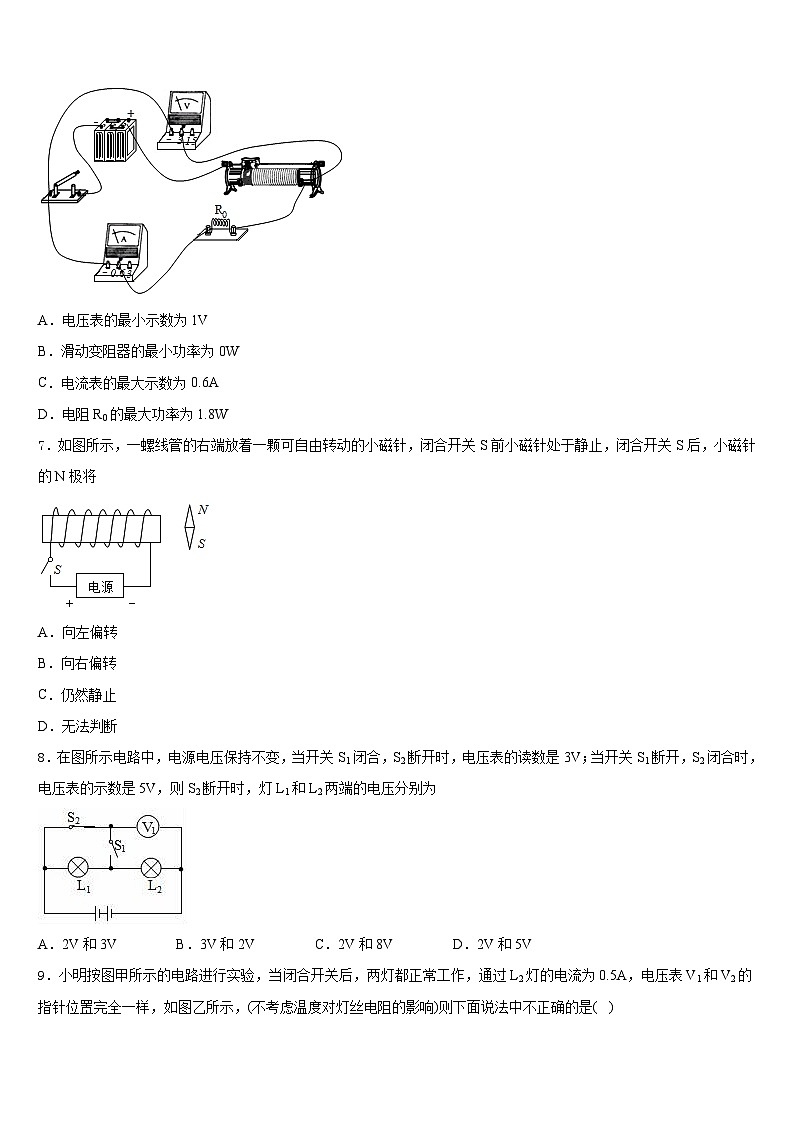

6．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是
A．电压表的最小示数为1V
B．滑动变阻器的最小功率为0W
C．电流表的最大示数为0.6A
D．电阻R0的最大功率为1.8W
7．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将
A．向左偏转
B．向右偏转
C．仍然静止
D．无法判断
8．在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为
A．2V和3VB．3V和2VC．2V和8VD．2V和5V
9．小明按图甲所示的电路进行实验，当闭合开关后，两灯都正常工作，通过L2灯的电流为0.5A，电压表V1和V2的指针位置完全一样，如图乙所示，(不考虑温度对灯丝电阻的影响)则下面说法中不正确的是( )
A．L1灯的额定电压为8V，额定功率为4W
B．L1、L2两灯的电阻之比为4:1
C．L2在10min内产生的热量是3000J
D．若把两灯并联后接到某一电源上，在保证某一电灯正常发光的前提下，电路消耗的最大功率为1.25W
10．如图所示，电流表和电压表接法正确的是
A．B．
C．D．
11．机场安检过程中，防暴犬功不可没．即使隔着多层包装，防暴犬也能嗅出炸药的气味，这说明组成炸药的分子
A．一直处于静止状态B．处于永不停息的运动中
C．相互之间存在排斥力D．相互之间存在吸引力
12．两个物体相互接触时没有发生热传递现象，表明这两个物体一定具有相同的（ ）
A．质量B．温度C．热量D．内能
二、填空题（每题5分，共4题，20分）
13．在实验室探究串联电路中的电压规律时，电源是三节新干电池串联，则电源电压为____V，两手分别直接接触该电源的正负极不会触电，因为对人体的安全电压为___________。
14．如图所示，闭合开关，小磁针静止时N极指向螺线管的左侧，则螺线管的左端是__极（选填“N”或“S”），电源的左端是__极。（选填“正”或“负”）
15．为了测量家庭电热水壶的实际功率，小明观察了家中电能表的表盘，然后关闭家中其它所有用电器，单独打开标有“220V 1500W”的电热水壶使其工作5min,电能表的指示灯恰好闪烁了160次，则该电热水壶的实际功率为_______kW。
16．如图所示的电路中，当闭合开关S后，电路正常工作．两只电压表指针位置均为图乙所示，则电阻R1两端电压是_____V，R2两端电压是_____V．
三、实验题（共12分）
17．（4分）某小组在“伏安法测电阻”的实验中，电源电压保持不变，部分电路连接如图甲所示：
（1）请用笔画线代替导线将图甲所示电路连接完整，要求滑动变阻器的滑片P向左移动过程中电压表示数变大__________；
（2）正确连接电路后，闭合开关，调节滑动变阻器滑片P至某一位置时，电压表和电流表示数如图乙所示，则待测电阻的阻值是______Ω；
（3）实验结束后，物理老师说，不用电压表，改用一只已知阻值的电阻重新设计电路，也能测出未知电阻的阻值，以下是四位同学设计的电路图，如图所示，其中不能测出电阻阻值的是______。
A． B．
C． D．
18．（4分）小明同学在探究“电流通过导体产生的热量与什么因素有关"时，采用了如图所示的实验装置.请仔细观察甲、乙两图
（1）实验时通过观察两个U形管中__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系。
（3）在乙图所示的实验中小明把R3换成了3Ω的电阻，此实验还能否探究想要探究的问题并得出结论?_____，（选填 “能”或“不能”）你的理由是_________________________
（4）该实验采取的探究方法是____________________（写一条即可）。
（5）通电一段时间，小明发现其中一个U形管几乎没有现象出现，则出现该情况的原因可能是______.
19．（4分）小明在做“测定小灯泡额定功率”的实验，待测小灯泡的额定电压为3. 8 V，阻值约为14Ω。
（1）小明设计的电路如甲图所示，请你用笔画线代替导线帮助小明将电路连接完整；
（________）
（2）按照实验操作规范，在连接电路时，开关必须________；闭合开关前，应将滑动变阻器的滑片移至_______（选填“A”或“B”）端；
（3）连接好电路后，小明闭合开关，发现小灯泡不亮，电压表、电流表均有示数且示数都较小，移动滑片时两表示数都不变，出现此现象可能是由于____导致的，小灯泡不亮是因为_______。问题解决后继续实验，当小灯泡正常发光时电流表的示数如乙图所示，那么小灯泡的额定功率是_______W；
（4）实验完成后，小明同学又打算测定另一个小灯泡（已知额定电流为I额）的额定功率，在实验过程中，电压表发生故障，现增加电阻箱R0和单刀双掷开关S2，设计了如丙图所示的实验方案，请写出操作步骤及所需测量的物理量：
①__________________________；
②__________________________；
③灯泡额定功率的表达式为： P额=_____________。（用I额及所测得的物理量表示）
四、作图题（共16分）
20．（8分）请你根据图甲的电路图，用笔画线表示导线，将图乙的实物连接补充完整。
（______）
21．（8分）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到电路上。
五、计算题（共22分）
22．（10分）如图是质量为100g的某物质温度随加热时间的变化图象，前10min它吸收的热量是。求该物质的比热容。
23．（12分）目前我国研究与开发混合动力汽车具有节能低排放等优点，成为汽车领域的重点．某新型混合动力汽车启动时，内燃机不工作，蓄电池向车轮输送能量，当需要高速行驶或蓄电池电能过低时，内燃机启动既可以向车轮输送能量，又可以给蓄电池充电，车速与所受阻力的关系如图所示．在某次测试中由内燃机提供能量汽车以50km/h的速度匀速行驶了0.5h，同时蓄电池的电能增加了5.4×107J，求：
（1）汽车牵引力做的功；
（2）若所用燃料的热值为4.5×107J/kg，测试过程中消耗8kg燃料（假设燃料完全燃烧）则放出的总热量是多少；
（3）内燃机工作时转化成电能的效率．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、D
5、B
6、A
7、A
8、A
9、C
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、4.5V 不高于36V
14、N 负
15、1.2
16、4.8 1.2
三、实验题（共12分）
17、 5 D
18、液面高度差 电阻 能 把R3换成3Ω的电阻，仍然能使通过R1与R2的电流不同 控制变量法或转换法 空气盒有可能漏气
19、 断开 A 滑动变阻器同时接下面两个接线柱 灯泡实际功率小 1.064 将S2置于b，移动滑片，使电流表示数为I额定； 保持滑片的位置不动，将S2置于a，调节电阻箱的旋钮，使电流表的示数仍为I额定，记下电阻箱连入电路中的电阻大小R箱；
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、
23、（1）1×108J；（2）3.6×108J；（3）15%．
