    安徽省蚌埠市第十二中学2023-2024学年九年级物理第一学期期末学业质量监测模拟试题含答案

    展开
    这是一份安徽省蚌埠市第十二中学2023-2024学年九年级物理第一学期期末学业质量监测模拟试题含答案,共9页。试卷主要包含了电功的国际单位是等内容,欢迎下载使用。

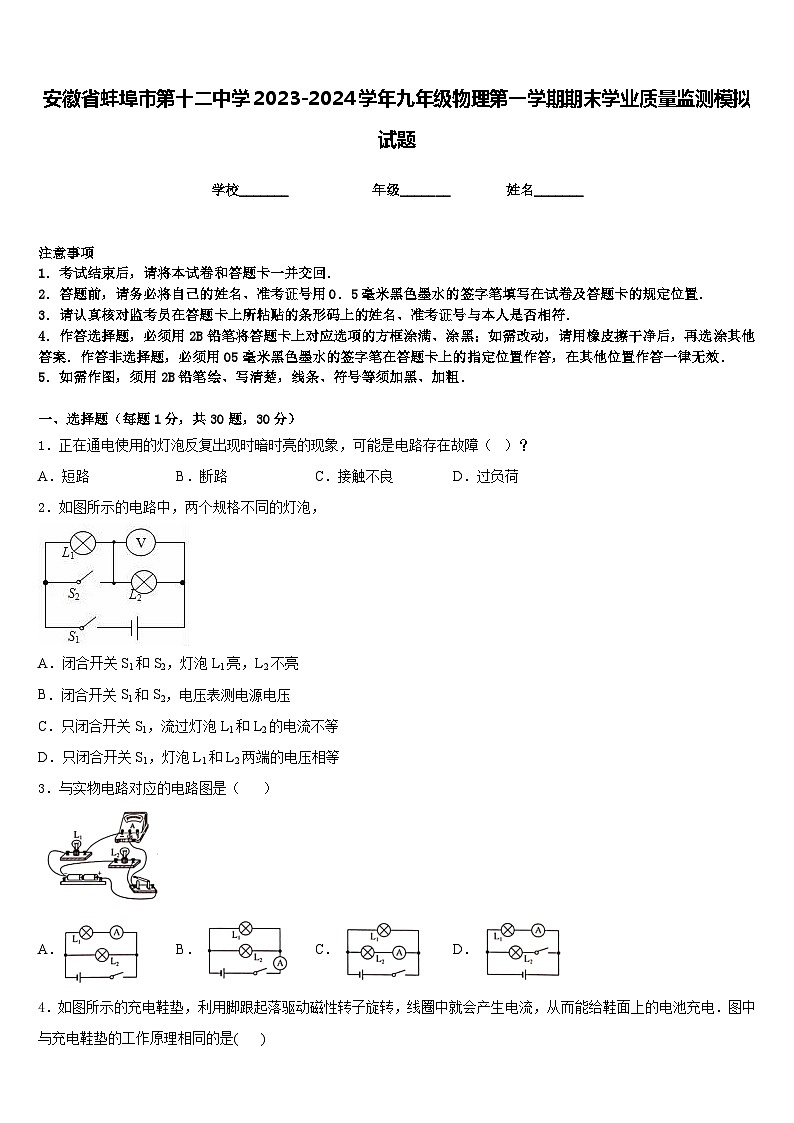

    学校_______ 年级_______ 姓名_______
    注意事项
    1.考试结束后,请将本试卷和答题卡一并交回.
    2.答题前,请务必将自己的姓名、准考证号用0.5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置.
    3.请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符.
    4.作答选择题,必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑;如需改动,请用橡皮擦干净后,再选涂其他答案.作答非选择题,必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答,在其他位置作答一律无效.
    5.如需作图,须用2B铅笔绘、写清楚,线条、符号等须加黑、加粗.
    一、选择题(每题1分,共30题,30分)
    1.正在通电使用的灯泡反复出现时暗时亮的现象,可能是电路存在故障( )?
    A.短路B.断路C.接触不良D.过负荷
    2.如图所示的电路中,两个规格不同的灯泡,
    A.闭合开关S1和S2,灯泡L1亮,L2不亮
    B.闭合开关S1和S2,电压表测电源电压
    C.只闭合开关S1,流过灯泡L1和L2的电流不等
    D.只闭合开关S1,灯泡L1和L2两端的电压相等
    3.与实物电路对应的电路图是( )
    A.B.C.D.
    4.如图所示的充电鞋垫,利用脚跟起落驱动磁性转子旋转,线圈中就会产生电流,从而能给鞋面上的电池充电.图中与充电鞋垫的工作原理相同的是( )
    A.B.C.D.
    5.某同学家里电灯均正常工作,当他把“”的台灯插头插入插座后,闭合台灯开关,室内电灯全部熄灭,总开关跳闸,发生这种现象原因可能是( )
    A.台灯开关处有短路
    B.插座处有短路
    C.台灯灯座处有短路
    D.台灯插头处有短路
    6.2019年11月5日凌晨01时43分,我国成功发射第四十九颗北斗导航卫星。我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能,它传递信息是利用
    A.电磁波B.次声波C.超声波D.激光
    7.关于电流与电压,下列说法中正确的是
    A.规定正电荷移动的方向为电流方向
    B.电路中有电流,一定有电压
    C.只要电路闭合,即使电路中没有电源,电路中也一定有电流
    D.只要电路中有电源,即使电路断开,电路中也一定有电流
    8.随着家用电器的普及应用,“儿童安全插座”走入我们视线,“儿童安全插座”具有保护 门双层互锁,当两级孔插入时,三孔依然处于封闭状态,能有效的防止触电事故的发生。关于“儿童安全插座”下列说法正确的是( )
    A.“儿童安全插座”上的开关接在火线上
    B.“儿童安全插座”白色保护门属于导体
    C.儿童触碰到“儿童安全插座”的白色安全门,电路就自动连通
    D.若“儿童安全插座”发生短路,家庭电路中的其它用电器仍能正常工作

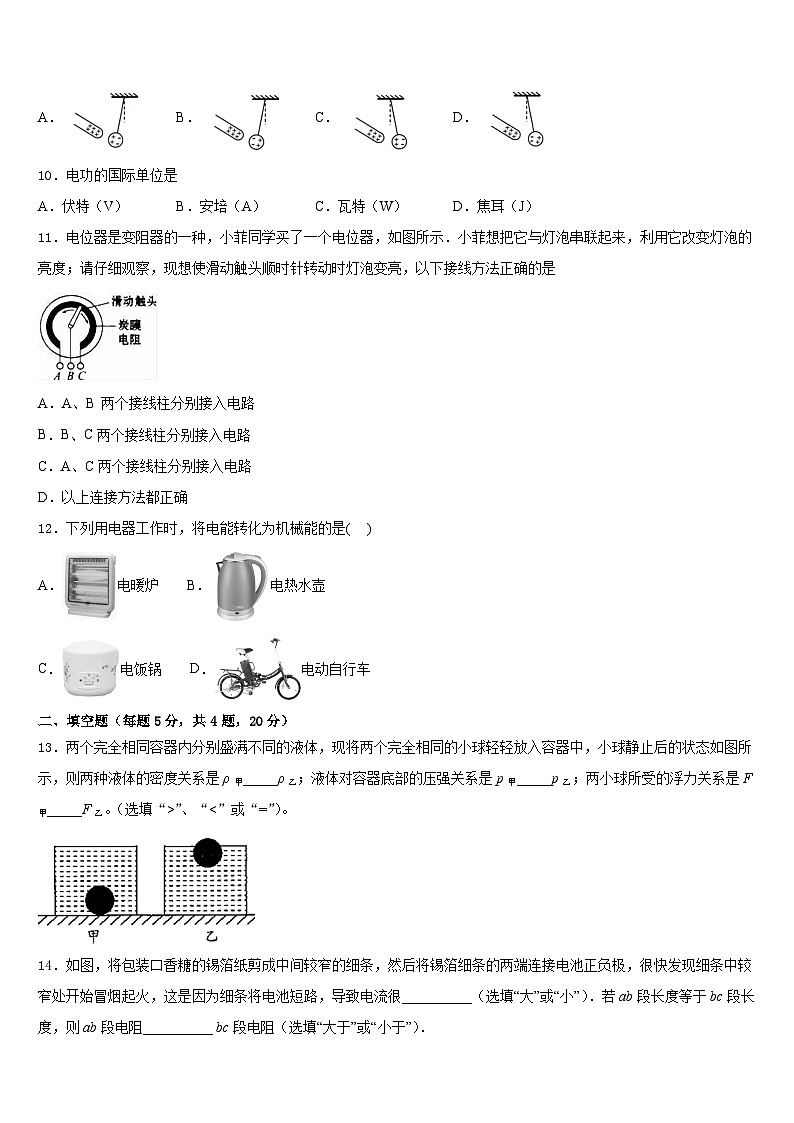

    9.将一根带正电的玻璃棒靠近一个用绝缘线悬挂的不带电金属小球。关于金属小球两侧带电性与达到平衡状态时的位置示意图,如图中正确的是
    A.B.C.D.
    10.电功的国际单位是
    A.伏特(V)B.安培(A)C.瓦特(W)D.焦耳(J)
    11.电位器是变阻器的一种,小菲同学买了一个电位器,如图所示.小菲想把它与灯泡串联起来,利用它改变灯泡的亮度;请仔细观察,现想使滑动触头顺时针转动时灯泡变亮,以下接线方法正确的是
    A.A、B 两个接线柱分别接入电路
    B.B、C两个接线柱分别接入电路
    C.A、C两个接线柱分别接入电路
    D.以上连接方法都正确
    12.下列用电器工作时,将电能转化为机械能的是( )
    A.电暖炉 B.电热水壶
    C.电饭锅 D.电动自行车
    二、填空题(每题5分,共4题,20分)
    13.两个完全相同容器内分别盛满不同的液体,现将两个完全相同的小球轻轻放入容器中,小球静止后的状态如图所示,则两种液体的密度关系是ρ甲_____ρ乙;液体对容器底部的压强关系是p甲_____p乙;两小球所受的浮力关系是F甲_____F乙。(选填“>”、“<”或“=”)。
    14.如图,将包装口香糖的锡箔纸剪成中间较窄的细条,然后将锡箔细条的两端连接电池正负极,很快发现细条中较窄处开始冒烟起火,这是因为细条将电池短路,导致电流很__________(选填“大”或“小”).若ab段长度等于bc段长度,则ab段电阻__________ bc段电阻(选填“大于”或“小于”).
    15.如图所示是一款带有手电筒功能的充电宝。手电筒的发光二极管发光时,充电宝相当于电路中的____;给充电宝充电时,充电宝相当于电路中的____。
    16.有两个电阻:R1=30Ω,R2=40Ω,若将它们串联在电路中,则在相同时间内消耗的电能之比W1:W2=_____;若将它们并联在电中各,则在相同时间内产生的热量之比Q1:Q2=______.
    三、实验题(共12分)
    17.(4分)阅读下面的短文,回答问题.
    热电偶
    把两种不同材料的导线(如铁线和铜线)组成如题图所示的闭合回路,这就是塞贝克效应,这种电路叫热电偶,实验表明:热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关;跟接点A和B 间的温度差的大小有关,温度差越大,回路电流越大.请回答下列问题:
    (1)如图所示.
    ① 其它条件不变,只将铁丝换成铜丝,电路电流________.
    ② 其它条件不变,只将A 处杯中的冰水混合物换为沸水,电路电流______.
    ③ 其它条件不变,移去酒精灯,将B 放人另一杯冰水混合物中,稳定后,电路电流_______(各空格均选填“变大”、“变小”、“不变”、“变为零”)
    (2)这样的热电偶实际上是一个电源,它的电能是由______能转化而来.
    (3)热电偶电路可以把温度信号换成_______信号,利用这种性质可以把热电偶做成______(写出一种应用).
    18.(4分)实验小组的同学为了探究影响电流产生热量的因素,准备了两个相同的烧瓶,内装质量相等的煤油,两个带有橡胶塞的规格完全相同的温度计,三个规格完全相同的滑动变阻器,四根阻值不同(R1 >R2 ;R3=R4)的电阻丝,以及电源、开关、导线等。两个实验小组的同学根据现有的实验器材,分别设计了如图甲、乙所示两个方案。
    (1)甲方案可探究当_______和通电时间一定时,电流产生的热量跟电阻的关系。闭合开关,通电一段时间后,温度升高较多的是______温度计。(选填“A”或“B”)。
    (2)乙方案可探究当电阻和通电时间一定时,电流产生的热量跟______的关系。闭合开关,通电一段时间后,温度升高较多的是______温度计。(选填“C” 或“D”)。
    19.(4分)小华在探究导体中电流跟电阻的关系时,实验室为其提供的器材有:学生电源(电压6V)、电流表、电压表、定值电阻(5Ω、10Ω、 20Ω、25Ω各一只)、电阻箱、滑动变阻器M (20Ω 2A)、滑动变阻器N (30Ω 1A)、开关、导线若干。
    (1)如图甲,小华按要求连接好电路。
    (2)在某次实验中,闭合开关,小华发现电流表示数为零,电压表示数约1V,她移动滑动变阻器滑片时,电流表指针不动,电压表指针的偏转发生改变,则电路中出现的故障可能是_____。
    (3)小华预设定值电阻两端的电压为2.8V不变,在某次操作中,她断开开关S,用10Ω的电阻替换5Ω的电阻,然后马上闭合开关S,但老师指出此操作不规范,你认为操作不规范的原因是:______,为了保证电路元件安全、电压表的示数不变,应先断开开关S,将滑片P从原位置移到阻值最________(大、小)处,再闭合开关将滑片P从向_________端(A、B)移动。
    (4)排除故障后,更换不同阻值的定值电阻进行了多次实验,记录实验数据如下表:
    请你帮助小华在I-R图像中完成描点并画好图像___________,分析表中数据和图像可得到的结论是:_____。
    (5)实验中选择的滑动变阻器是______。( M、N)
    (6)小华还设计了一个巧测某电阻Rx阻值的实验电路,如图乙,图中R为电阻箱,要求仅利用电阻箱读数来表达Rx的阻值。请在下面方案的空白处填上适当内容。
    ①将开关接a,调节电阻箱和滑动变阻器滑片P至适当位置,使电流表示数为I,记下___;
    ②将开关接b,保持____位置不变,调节电阻箱,使电流表的示数______,记下___;
    ③则Rx=______。(用所测物理量符号表示)
    四、作图题(共16分)
    20.(8分)电冰箱已成为千家万户必备的电器。星期天早晨,小红到冰箱里拿牛奶喝,走近冰箱就隐隐听到压缩机“嗡嗡”工作的声音;打开冰箱门,里面的照明灯就亮了,拿出牛奶后关上门里面的灯就熄灭了,但还可以听到压缩机工作的声音。已知压缩机受一个温控开关控制。请你根据以上描述,在如图所示方框内部画出电冰箱的主要电路元件构成的电路图。
    (____)
    21.(8分)如图, 画出条形磁体N 极发出的一条磁感线及其方向、标出小磁针的S 极。
    (_______)
    五、计算题(共22分)
    22.(10分)某人设计了一种简易的电子拉力计,如图甲是其原理图,放在水平地面上的物体A通过硬质弹簧与拉环相连。弹簧上端和金属滑片P固定在一起(弹簧的电阻不计,P与R2接触良好且不计摩擦)。已知物体A的质量为100kg,定值电阻R1=6Ω,R2是一根长为6cm的均匀电阻线(阻值与其长度成正比),其最大阻值为24Ω,电源电压为6V,电流表的量程为0~0.6A。当不拉拉环时,金属滑片P刚好处于a端。已知该弹簧伸长的长度ΔL与所受竖直向上的拉力F间的关系如图乙所示,问:
    (1)闭合开关,当电流表示数为0.3A时,R2接入电路中的电阻为多少?
    (2)要把电流表的表盘改为拉力计的表盘,则拉力计表盘的零刻度(即金属滑片P刚好处于a端时)应标在电流表表盘的何处(即电流为多少)?
    (3)在保证电路安全的条件下,物块A对地面的压力范围是多少?(取g=10N/kg)
    23.(12分)如图是某家用电热水器的电路图,温控开关S1可根据水温自动切换加热和保温两种状态,R1、R2是发热电阻。热水器主要参数如下表。[水的比热容为4.2×103J/(kg·℃)]
    (1)R1的阻值为多大?
    (2)水箱中装有质量为20kg,初温为25℃的水,加热使温度升高到55℃,水需要吸收多少热量?
    (3)加热状态下,水温升高到55℃时,热水器正常工作了35min,求加热效率是多少?
    参考答案
    一、选择题(每题1分,共30题,30分)
    1、C
    2、B
    3、A
    4、A
    5、C
    6、A
    7、B
    8、A
    9、B
    10、D
    11、B
    12、D
    二、填空题(每题5分,共4题,20分)
    13、< < <
    14、大 大于
    15、电源 用电器
    16、3:44:3
    三、实验题(共12分)
    17、变为零 变小 变为零 内 电 温度计
    18、电流 A 电流 C
    19、R断路 替换电阻后,没有调节滑动变阻器 大 B 电压一定时,电流与电阻成反比 N 电阻箱阻值R1 滑片 为I 电阻箱阻值R2
    四、作图题(共16分)
    20、
    21、
    五、计算题(共22分)
    22、 (1)14Ω;(2)0.2A处应标零刻度;(3)250N~1000N。
    23、 (1)24.2Ω;(2)2.52×106J;(3)60%
