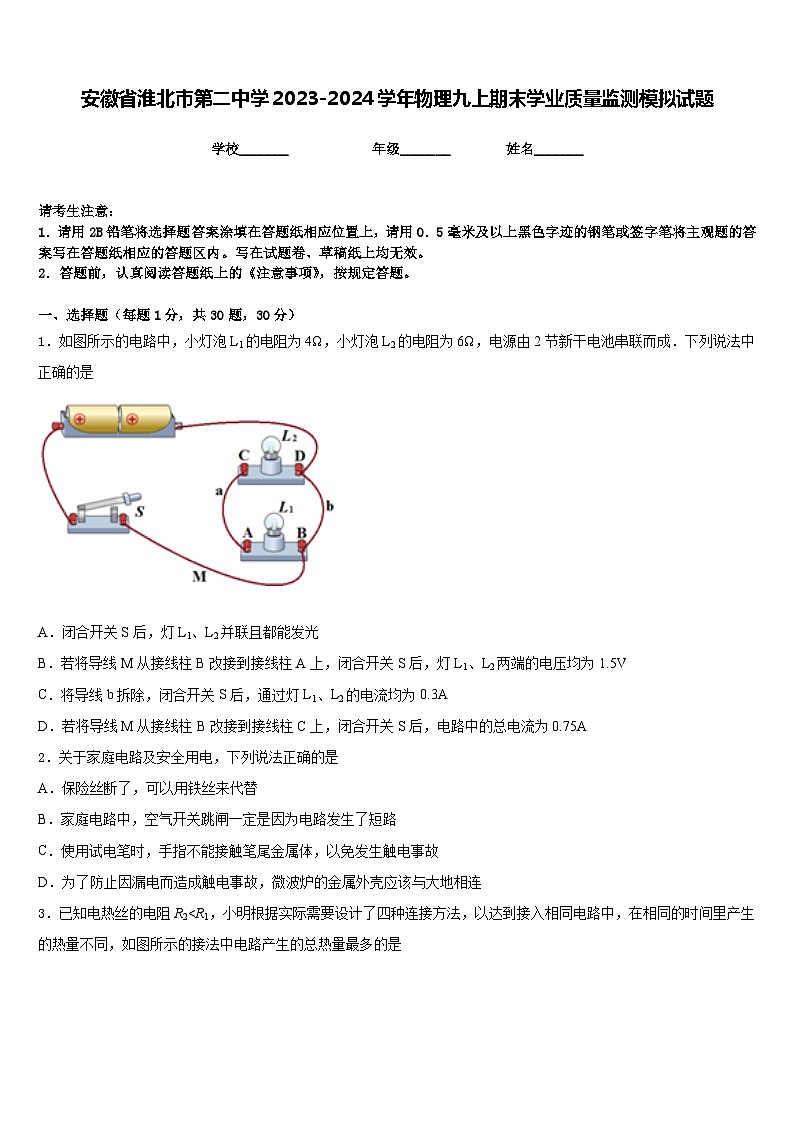

安徽省淮北市第二中学2023-2024学年物理九上期末学业质量监测模拟试题含答案

这是一份安徽省淮北市第二中学2023-2024学年物理九上期末学业质量监测模拟试题含答案，共10页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，小灯泡L1的电阻为4Ω，小灯泡L2的电阻为6Ω，电源由2节新干电池串联而成．下列说法中正确的是
A．闭合开关S后，灯L1、L2并联且都能发光
B．若将导线M从接线柱B改接到接线柱A上，闭合开关S后，灯L1、L2两端的电压均为1.5V
C．将导线b拆除，闭合开关S后，通过灯L1、L2的电流均为0.3A
D．若将导线M从接线柱B改接到接线柱C上，闭合开关S后，电路中的总电流为0.75A
2．关于家庭电路及安全用电，下列说法正确的是
A．保险丝断了，可以用铁丝来代替
B．家庭电路中，空气开关跳闸一定是因为电路发生了短路
C．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故
D．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连

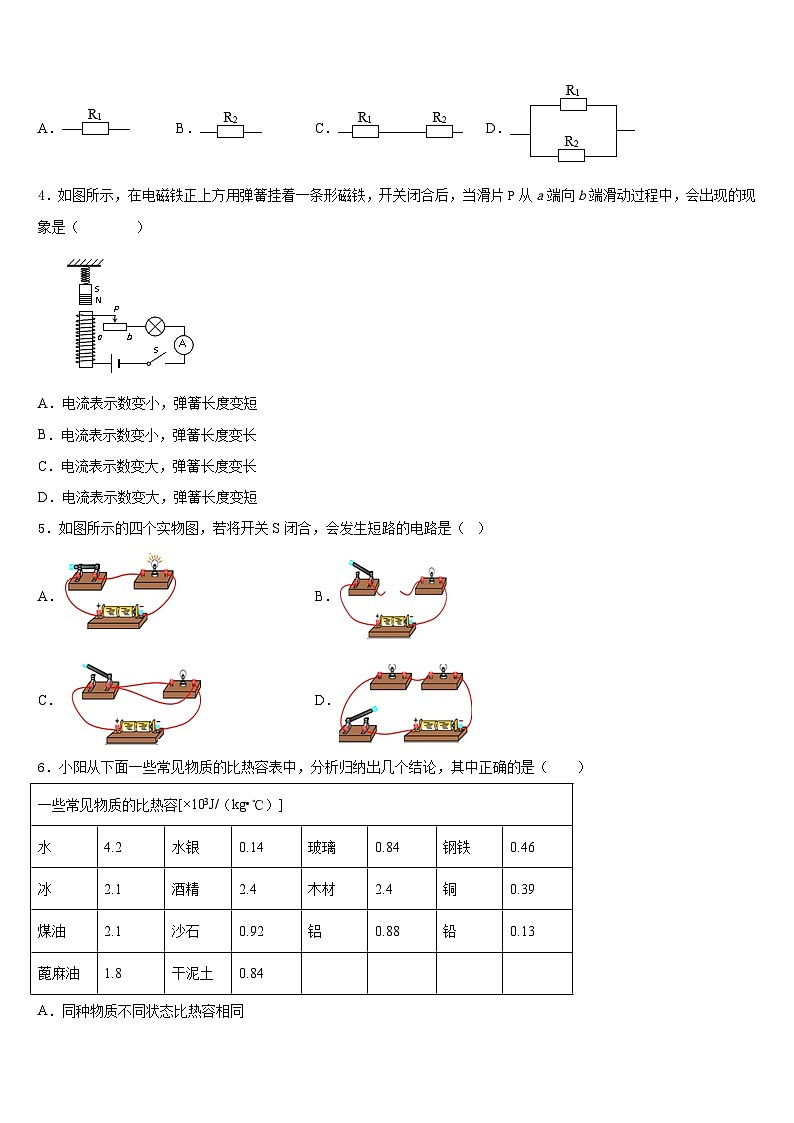

3．已知电热丝的电阻R2A．B．C．D．
4．如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（ ）
A．电流表示数变小，弹簧长度变短
B．电流表示数变小，弹簧长度变长
C．电流表示数变大，弹簧长度变长
D．电流表示数变大，弹簧长度变短
5．如图所示的四个实物图，若将开关S闭合，会发生短路的电路是（ ）
A．B．
C．D．
6．小阳从下面一些常见物质的比热容表中，分析归纳出几个结论，其中正确的是（ ）
A．同种物质不同状态比热容相同
B．不同物质的比热容一定不同
C．2kg酒精的比热容比1kg水的比热容大
D．质量相等的铜和铝，吸收相同的热量，铜升高的温度较多
7．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kW•h，这个用电器可能是
A．空调器 B．电冰箱 C．电视机 D．收音机
8．关于温度、热量和内能的说法中正确的是（ ）
A．物体吸收热量，温度一定升高
B．0℃的冰的内能为零
C．温度高的物体，含有的热量多
D．物体的温度升高内能增大

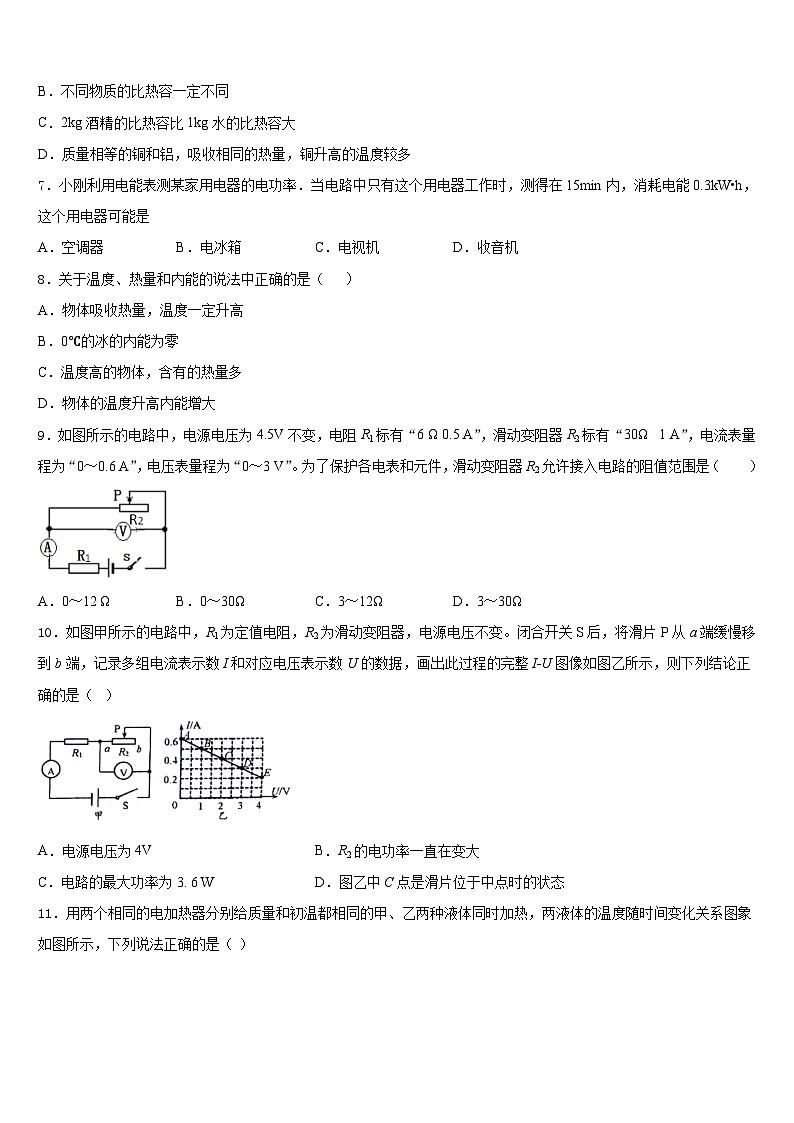

9．如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6 Ω 0.5 A”，滑动变阻器R2标有“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是（ ）
A．0～12 ΩB．0～30ΩC．3～12ΩD．3～30Ω
10．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，将滑片P从a端缓慢移到b端，记录多组电流表示数I和对应电压表示数U的数据，画出此过程的完整I-U图像如图乙所示，则下列结论正确的是（ ）
A．电源电压为4VB．R2的电功率一直在变大
C．电路的最大功率为3. 6 WD．图乙中C点是滑片位于中点时的状态
11．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，下列说法正确的是（ ）
A．甲液体的比热容大于乙液体的比热容
B．加热相同的时间，甲液体升高的温度大于乙液体升高的温度
C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D．升高相同的温度，两液体吸收的热量相同
12．小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．请你写出两条关于电生磁的相关结论∶
(1)_____________________；
(2)______________________。
14．有款静电式空气净化器，空气进人净化器静电箱内被电离，使PM2.5颗粒带电，然后被静电箱的带电极板吸附，这是利用了异种电荷__________来实现对室内空气净化的。
15．质量为m1的焦炭和质量为m2的酒精完全燃烧释放的热量如图：
(1)下面表格是几种燃料的热值，则m1: m2=_________；
(2)质量为m1的焦炭完全燃烧释放的热量全部被140g的液体L吸收，液体温度升高了40℃；质量为m2的酒精完全燃烧释放的热量全部被70g的液体L吸收，液体温度升高了△t=______℃。（不考虑散热，液体L均未沸腾）
(3)现用如图装置加热70g的液体L，燃烧了质量为m2的酒精，液体升高的温度小于△t，有哪些原因会导致这个结果？____________________
16．如图所示，甲、乙、丙三图中的装置完全和同，燃料的质量都是10 g，烧杯内的液体质量也相同，若比较不同燃料的热值，应选择______两图进行实验；若比较不同物质的吸热能力，应选择___ 两图进行实验。
三、实验题（共12分）
17．（4分）扬扬同学利用如图的电路探究“电流与电阻的关系"。已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器的规格为“0-50Ω"。

（1）连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有_____表有示数（选填“电流”或“电压"）．
（2）为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持_____V不变。
（3）实验中将5Ω的定值电阻更换为10Ω的定值电阻后，闭合开关，应将滑动变阻器滑片向_____（选填“A”或“B”）适当滑动，使电压表示数恢复到原来的值．
（4）扬扬同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图中的数据分析，阻值为_____Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，扬扬同学选取的是阻值为_____Ω的定值电阻．

18．（4分）在“测定小灯泡功率”的实验中，提供的器材有：“3.8V ？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。
(1)请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大；
（______）
(2)闭合开关，发现灯泡不亮，两电表均无示数。为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是_____；
(3)排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向_____端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是_____W；
(4)若用该电路测量规格是“25V 0.3A”灯泡的额定功率，须对实验进行适当调整，写出你认为合理的一种做法是_____。
19．（4分）如图为小明自制的一盏可调节亮度的小灯，闭合开关后，将导线夹向左移动的过程中灯泡亮度应该________（变亮/变暗/不变）；但小明发现灯泡亮度变化不明显，他应该调换更________（粗/细）的合金丝来做实验。接着小明划了根火柴，加热合金丝，发现灯泡逐渐变暗了，这一现象说明，温度越高，合金丝的电阻越________（大/小）。小明认为这个装置在小灯调暗后比亮时能省电，但小林认为电路中的合金丝也要消耗电能，所以不能省电，那么你的看法是________（能省电/不能省电/不确定），因为此时电路的总电功率变________（大/小）。
四、作图题（共16分）
20．（8分）如图所示，人站在地上用力F提升重物，请画出滑轮组绕线方法．
（_______）
21．（8分）请你根据图甲的电路图，用笔画线表示导线，将图乙的实物连接补充完整。
（______）
五、计算题（共22分）
22．（10分）如图是小明设计的调光灯电路图，他将粗细均匀的电阻丝 AB 通过滑片 P 连入电路，小灯泡的额定电压为 10V。闭合开关 S 后，滑片 P 从最左端 A 滑到最右端 B 的过程中，小灯泡的 I-U 关系图像（实线部分）如图所示，电阻丝 AB 的阻值不随温度变 化。求
(1)小灯泡的额定功率；
(2)电阻丝 AB 的阻值。
23．（12分）如图所示，小芳在研究动滑轮时，她用手沿竖直方向匀速向上拉动绳自由端使钩码上升，测得的实验数据如表所示（不计绳重和摩擦）。求：
（1）手的拉力所做的有用功；
（2）手的拉力所做的总功；
（3）动滑轮的机械效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、D
5、C
6、D
7、A
8、D
9、C
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、见解析 见解析
14、相互吸引
15、1:2 160 有部分热量散失到空气中
16、甲、乙 甲、丙
三、实验题（共12分）
17、电压 1.5 B 20 10
18、 开关 右 1.14 换最大阻值较大的滑动变阻器；(或串联定值电阻；或减少电池个数；)
19、变亮 细 大 能省电 小
四、作图题（共16分）
20、略
21、
五、计算题（共22分）
22、 (1)4W ；(2)40Ω
23、（1）1.5J（2）1.8J（3）83.3％
一些常见物质的比热容[×103J/（kg•℃）]
水
4.2
水银
0.14
玻璃
0.84
钢铁
0.46
冰
2.1
酒精
2.4
木材
2.4
铜
0.39
煤油
2.1
沙石
0.92
铝
0.88
铅
0.13
蓖麻油
1.8
干泥土
0.84
物质
热值1000kJ/kg
焦炭
30
酒精
30
煤油
46
汽油
46
钩码重G/N
手的拉力F/N
钩码上升高度h/cm
10
6
15
