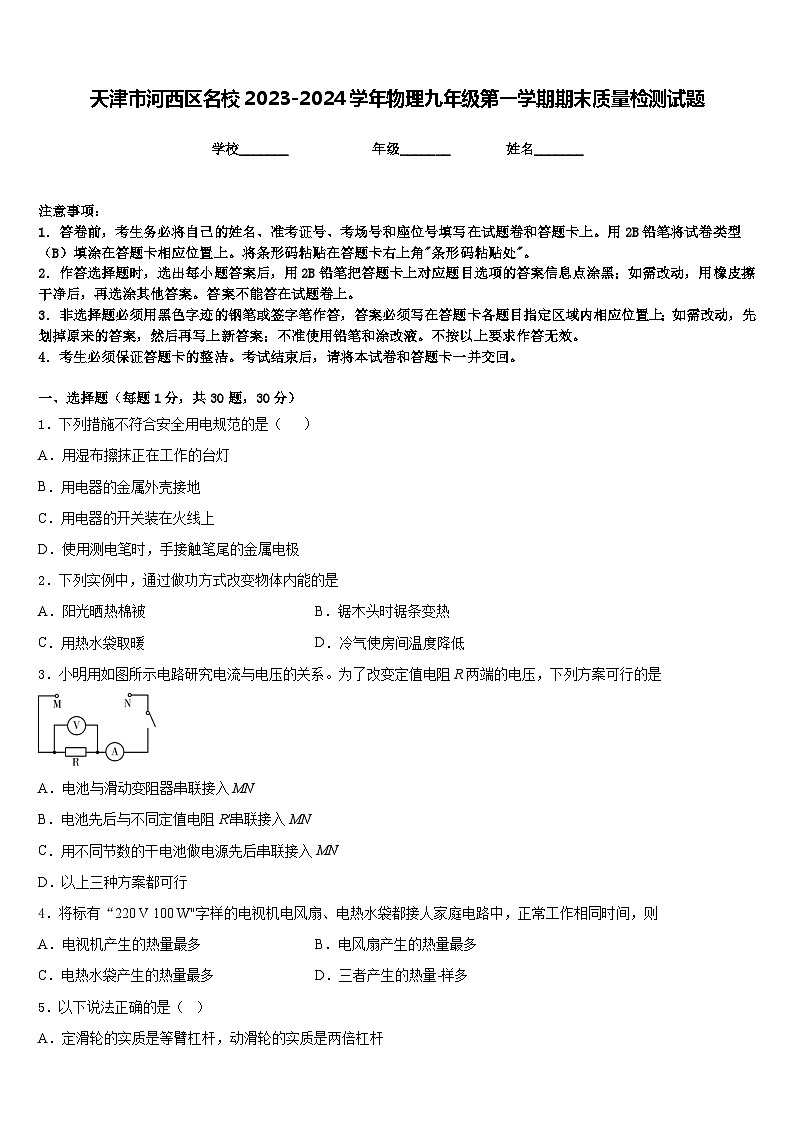

天津市河西区名校2023-2024学年物理九年级第一学期期末质量检测试题含答案

这是一份天津市河西区名校2023-2024学年物理九年级第一学期期末质量检测试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，以下说法正确的是，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列措施不符合安全用电规范的是（ ）
A．用湿布擦抹正在工作的台灯
B．用电器的金属外壳接地
C．用电器的开关装在火线上
D．使用测电笔时，手接触笔尾的金属电极
2．下列实例中，通过做功方式改变物体内能的是
A．阳光晒热棉被 B．锯木头时锯条变热
C．用热水袋取暖 D．冷气使房间温度降低
3．小明用如图所示电路研究电流与电压的关系。为了改变定值电阻R两端的电压，下列方案可行的是
A．电池与滑动变阻器串联接入MN
B．电池先后与不同定值电阻R′串联接入MN
C．用不同节数的干电池做电源先后串联接入MN
D．以上三种方案都可行
4．将标有“220 V 100 W"字样的电视机电风扇、电热水袋都接人家庭电路中，正常工作相同时间，则
A．电视机产生的热量最多B．电风扇产生的热量最多
C．电热水袋产生的热量最多D．三者产生的热量-样多
5．以下说法正确的是（ ）
A．定滑轮的实质是等臂杠杆，动滑轮的实质是两倍杠杆
B．做功和热传递改变物体内能是等效的，其实质也相同
C．一根硬棒，在力的作用下能绕固定点转动，这根硬棒叫杠杆
D．物体动能和势能的总和叫内能，内能跟物体的质量、温度和体积有关
6．如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V2的示数变大
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电压表V1与电压表V2的示数之和保持不变
7．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是
A．用铜丝替代保险丝B．更换灯泡时断开电源开关
C．开关接在灯泡和零线之间D．使用测电笔时手接触笔尖金属体
8．下列现象不属于分子无规则运动的是（ ）
A．春天柳絮飞扬
B．酒香不怕巷子深
C．长期堆放的煤会渗透进地板
D．将糖放入水中，水会变甜
9．共享单车在车筐底部覆盖着太阳能发电板（如图），通过阳光给里面的蓄电池充电，从而为GPS 和通信模块供电. 此时在太阳能发电板和蓄电池的电路中，发电板相当于（ ）
A．电源B．用电器C．导线D．开关
10．下列说法正确的是（ ）
A．温度高的物体，内能一定大B．物体的温度越高，所含热量越多
C．物体吸收了热量，温度一定升高D．温度为0℃ 的冰块也具有内能

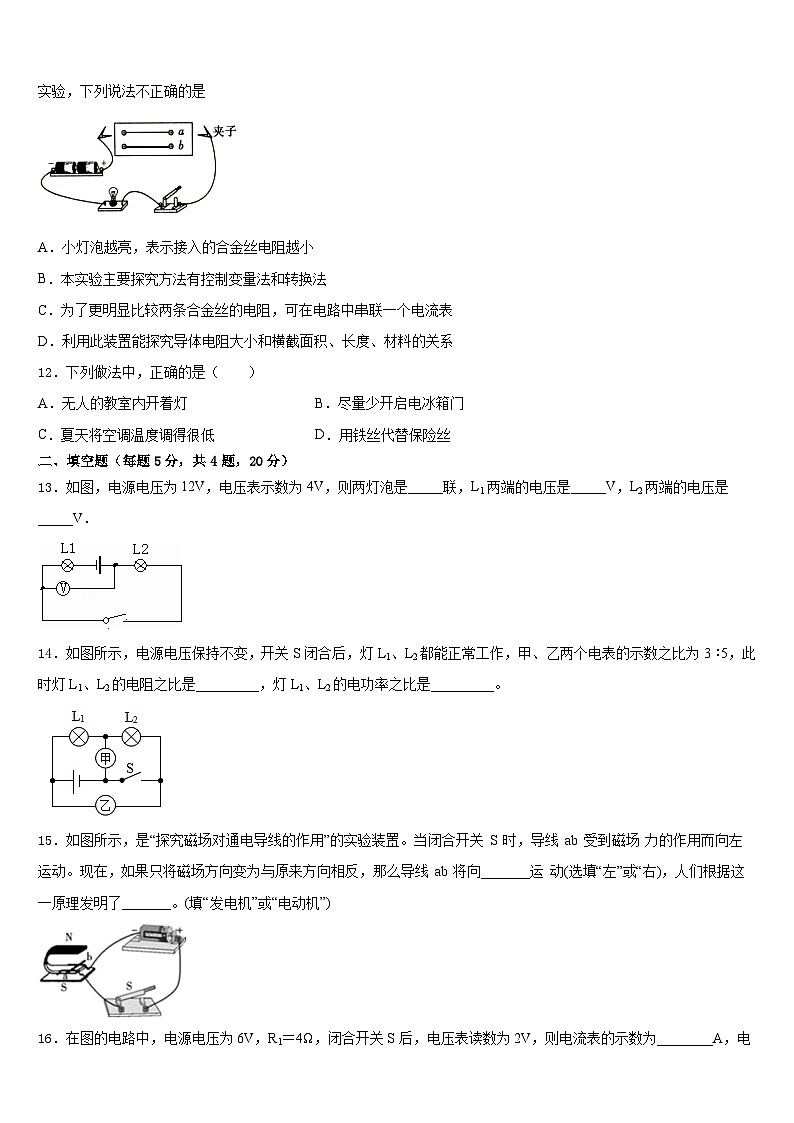

11．小明用如图所示的器材探究“影响电阻大小的因素”，a、 b为长度一样的镍铬合金丝，b比a的横截面积大.关于此实验，下列说法不正确的是
A．小灯泡越亮，表示接入的合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．为了更明显比较两条合金丝的电阻，可在电路中串联一个电流表
D．利用此装置能探究导体电阻大小和横截面积、长度、材料的关系
12．下列做法中，正确的是（ ）
A．无人的教室内开着灯B．尽量少开启电冰箱门
C．夏天将空调温度调得很低D．用铁丝代替保险丝
二、填空题（每题5分，共4题，20分）
13．如图，电源电压为12V，电压表示数为4V，则两灯泡是_____联，L1两端的电压是_____V，L2两端的电压是_____V．
14．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比为3：5，此时灯L1、L2的电阻之比是_________，灯L1、L2的电功率之比是_________。

15．如图所示，是“探究磁场对通电导线的作用”的实验装置。当闭合开关 S 时，导线 ab 受到磁场 力的作用而向左运动。现在，如果只将磁场方向变为与原来方向相反，那么导线 ab 将向_______运 动(选填“左”或“右)，人们根据这一原理发明了_______。(填“发电机”或“电动机”)
16．在图的电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为________A，电阻R2的阻值为________Ω．
三、实验题（共12分）
17．（4分）如图所示是探究物体动能大小跟哪些因素有关的实验装置．
（1）小车从光滑斜面上由静止开始向下运动，到达斜面底端时的速度只与小车起点位置的高度有关，起点位置越高，该速度越________；
（2）小车从光滑斜面上由静止开始向下运动，在水平木板上撞击木块，木块运动的距离越长，运动小车到达斜面底端时所具有的动能越________．
（3）同一小车从斜面上不同高度处由静止开始向下运动．在水平木板上撞击木块，小车开始向下运动的起点位置越________．木块运动的距离越长．
（4）同一高度从静止开始向下运动，在水平木板上撞击木块，小车的质量越________，木块运动的距离越长．
18．（4分）为了比较水和沙子吸热本领的大小，小文做了如图所示的实验：在两个相同的烧杯中，分别装有水和沙子，用两个相同的酒精灯对其加热，实验数据记录如表：
（1）在实验前应控制水和沙子的_____和_____相同。
（2）在此实验中用_____表示水和沙子吸热的多少；
（3）分析表中的实验数据可知：质量相同的水和沙子，升高相同温度时，水吸收的热量_____沙子吸收的热量（选填：“大于”或“小于”）；
（4）如果加热相同的时间，质量相同的水和沙子，_____升高的温度更高（选填“水”或“沙子”）。
19．（4分）如图所示器材，测小灯泡正常发光时的电功率。
(1)将图中甲所给的器材连成实验电路。要求滑动变阻器的滑片向左移动时，电流表的示数变大_____。
(2)在连接实验电路时，应使开关处于______状态，并使滑动变阻器的滑片处于______端；
(3)调节滑动变阻器的滑片P，使小灯泡L正常发光，此时电路中的电流表、电压表上的示数如图所示，求此时小灯泡发光时的电功率是_____W。
四、作图题（共16分）
20．（8分）地球本身相当于一个巨大的条形磁体，它周围存在着地磁场．请你在图中代表地磁场的条形磁体上标出它的N极，并画出地磁场的磁感线（至少画出五条）。
（____）
21．（8分）画出下图中正在加速下落的雨滴受力的示意图．
（______）
五、计算题（共22分）
22．（10分）新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关。高、低温档的额定功率见下表。求：
(1)煮饭时通过R1的电流；
(2)电热丝R2的电阻。
23．（12分）某农家乐建了一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明，保温和加热，冬季白天有日光的时候，灯泡不亮，开启该系统的保温功能，晚上开启该系统的加热功能，大棚照明调温功能的原理电路图如图所示，已知电源电压为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为4：7，R2=70Ω，L是标有“220W 100W”的灯泡，请解答下列问题
(1).灯泡正常工作时的电阻多大？
(2).电热丝R1保温时的电功率P1和加热时的电功率P1′各为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、D
4、C
5、C
6、A
7、B
8、A
9、A
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、串 8 4
14、2∶3 2∶3
15、右 电动机
16、0.5 8
三、实验题（共12分）
17、大 大 高 大
18、质量 初温 加热时间 大于 沙子
19、 断开 B 1.25
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2A；(2)73.3Ω
23、 (1) 484Ω；(2)160W； 1210W。
质量/g
升温10℃所需时间/s
升温20℃所需时间/s
升温30℃所需时间/s
沙子
30
64
92
124
水
30
92
163
220
额定电压
220V
额定功率
低温档
440W
高温档
1100W
