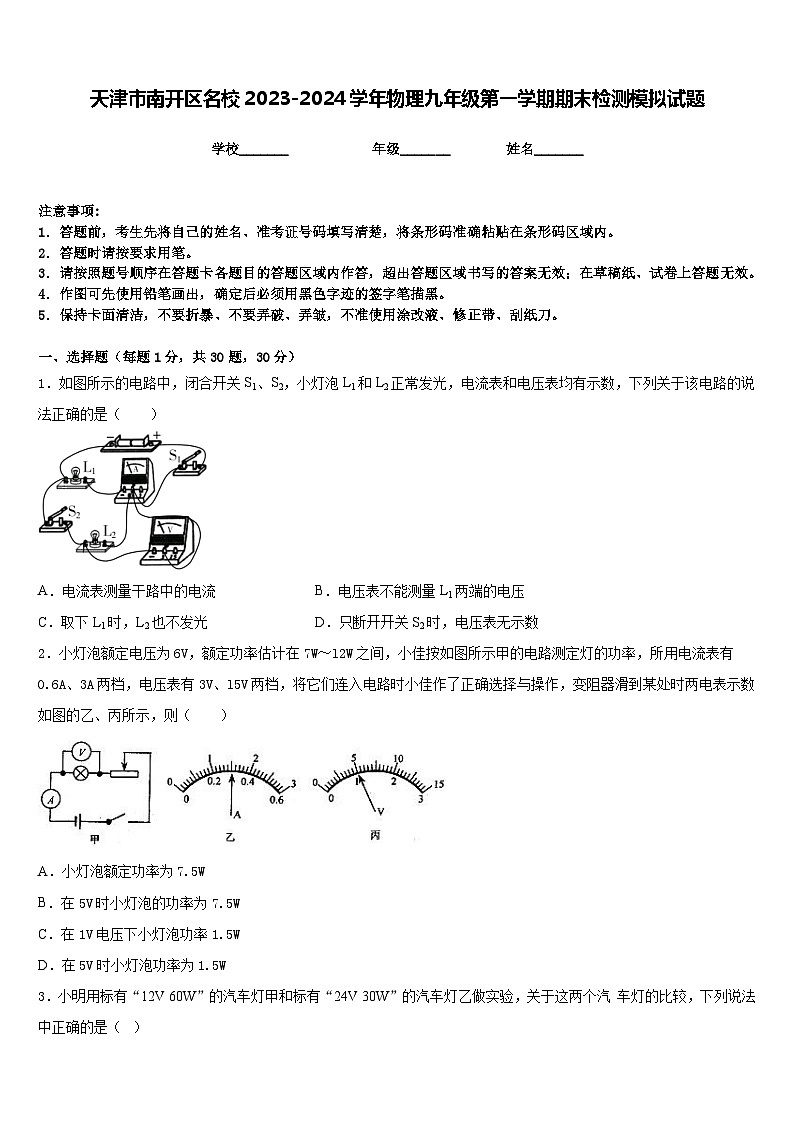

天津市南开区名校2023-2024学年物理九年级第一学期期末检测模拟试题含答案

这是一份天津市南开区名校2023-2024学年物理九年级第一学期期末检测模拟试题含答案，共10页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A．电流表测量干路中的电流B．电压表不能测量L1两端的电压
C．取下L1时，L2也不发光D．只断开开关S2时，电压表无示数
2．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率1.5W
D．在5V时小灯泡功率为1.5W

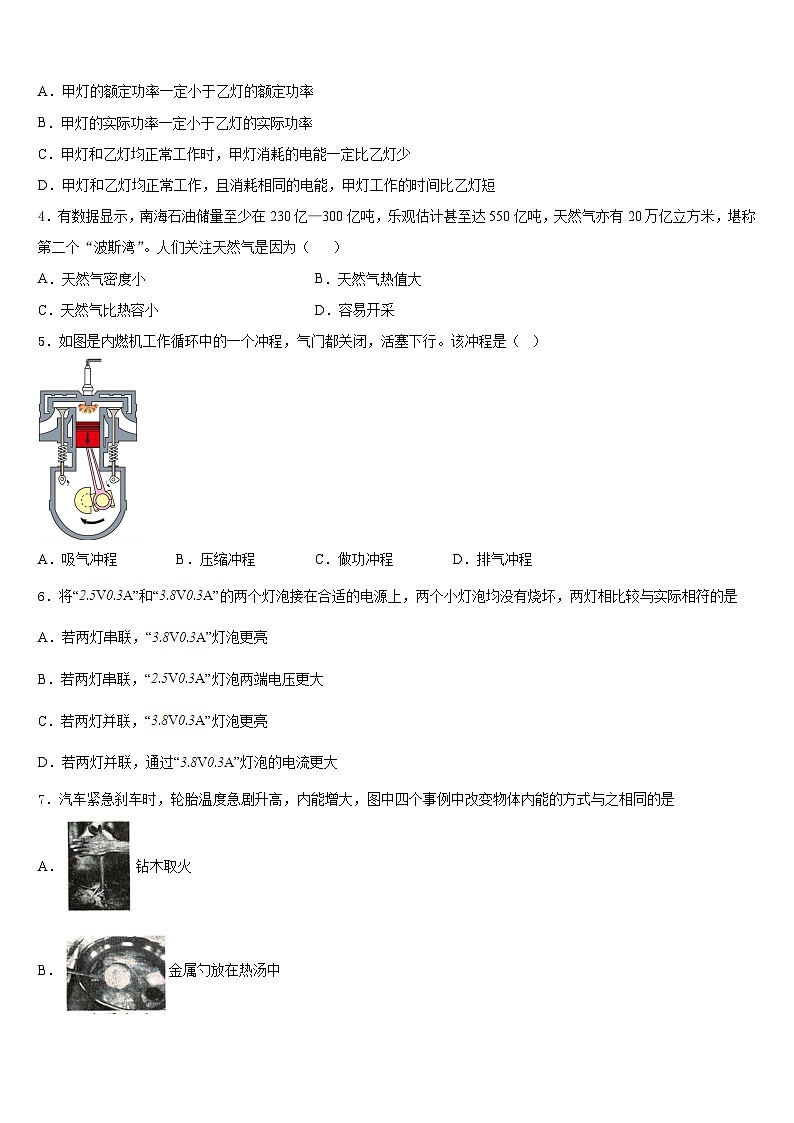

3．小明用标有“12V 60W”的汽车灯甲和标有“24V 30W”的汽车灯乙做实验，关于这两个汽 车灯的比较，下列说法中正确的是（ ）
A．甲灯的额定功率一定小于乙灯的额定功率
B．甲灯的实际功率一定小于乙灯的实际功率
C．甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少
D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短
4．有数据显示，南海石油储量至少在230亿—300亿吨，乐观估计甚至达550亿吨，天然气亦有20万亿立方米，堪称第二个“波斯湾”。人们关注天然气是因为（ ）
A．天然气密度小B．天然气热值大
C．天然气比热容小D．容易开采
5．如图是内燃机工作循环中的一个冲程，气门都关闭，活塞下行。该冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
6．将“”和“”的两个灯泡接在合适的电源上，两个小灯泡均没有烧坏，两灯相比较与实际相符的是
A．若两灯串联，“”灯泡更亮
B．若两灯串联，“”灯泡两端电压更大
C．若两灯并联，“”灯泡更亮
D．若两灯并联，通过“”灯泡的电流更大
7．汽车紧急刹车时，轮胎温度急剧升高，内能增大，图中四个事例中改变物体内能的方式与之相同的是
A．钻木取火
B．金属勺放在热汤中

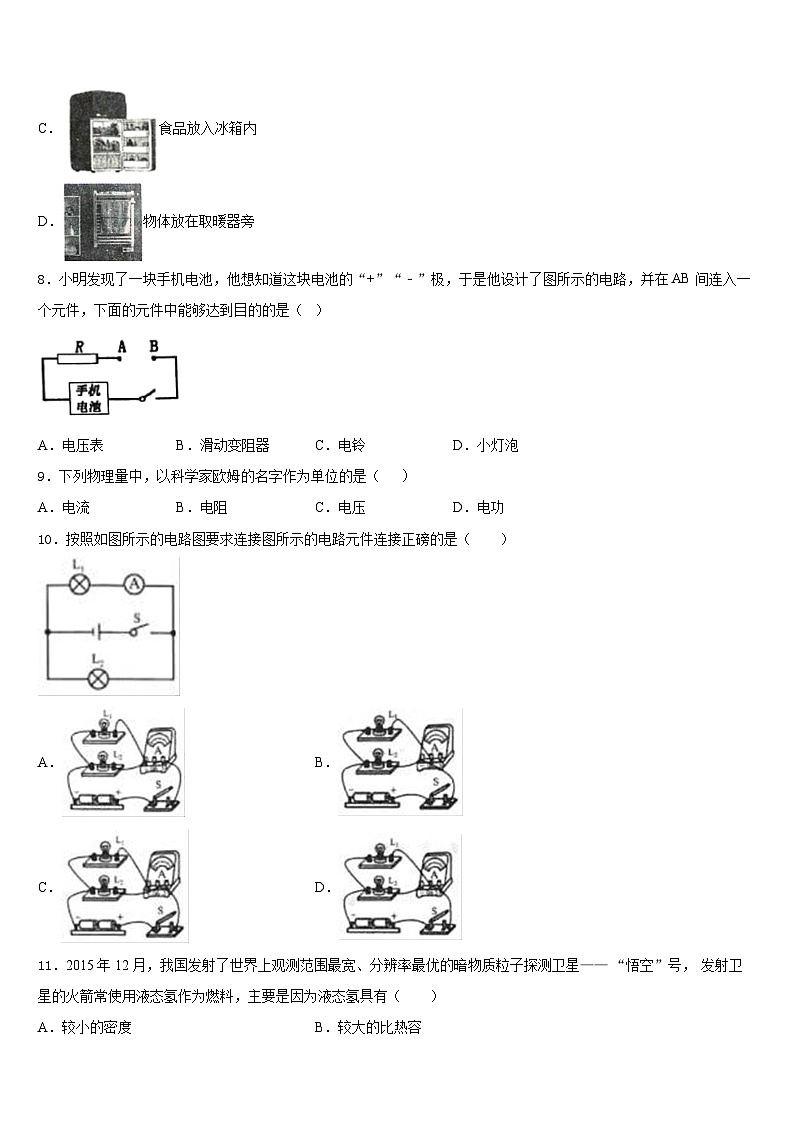

C．食品放入冰箱内
D．物体放在取暖器旁
8．小明发现了一块手机电池，他想知道这块电池的“+”“﹣”极，于是他设计了图所示的电路，并在AB间连入一个元件，下面的元件中能够达到目的的是（ ）
A．电压表B．滑动变阻器C．电铃D．小灯泡
9．下列物理量中，以科学家欧姆的名字作为单位的是（ ）
A．电流B．电阻C．电压D．电功
10．按照如图所示的电路图要求连接图所示的电路元件连接正磅的是（ ）
A．B．
C．D．
11．2015年12月，我国发射了世界上观测范围最宽、分辨率最优的暗物质粒子探测卫星—— “悟空”号， 发射卫星的火箭常使用液态氢作为燃料，主要是因为液态氢具有（ ）
A．较小的密度B．较大的比热容
C．较低的沸点D．较高的热值
12．园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了（ ）
A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力
二、填空题（每题5分，共4题，20分）
13．天然气是目前使用的清洁能源之一，天然气燃烧是将______能转化为内能，完全燃烧的天然气，若释放的能量有80%被水吸收，在一个标准大气压下可将______的水从20℃加热至沸腾。 [，]
14．雅安市荣膺第四届四川省文明城市称号，生态文明城市需要我们共同关注环境。某校兴趣小组为了检测空气质量指数，设计了如图甲所示的检测电路。R为气敏电阻，其电阻的倒数与空气质量的关系如图乙所示，已知电源电压为6V保持不变，R0＝5Ω；当电压表示数为2V时，通过R的电流是_____A，此时空气质量指数为_____，分析可知，图甲中电压表示数越大，表明空气质量指数越_____（选填“高”或“低”）。
15．2018 年 12 月 8 日，我国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器（图甲），首次开启人类探索月球背面奥秘的旅程。火箭的第三级用液态氢做燃料，是因为液态氢具有较大的_______。若液态氢的热值为 1.4×108J/kg，则 500kg 液态氢完全燃烧放出的热量是______J。升空后，探测器会打开它的太阳能电池板为电子设备供电，太阳能属于__________（选填“不可再生”或“可再生”）能源，它是太阳内部氢原子核______（选填“核聚变”或“核裂变”）时释放的核能。“鹊桥”中继卫星（图乙）通过接收或发射的______________（选填“电磁波”或“超声波”）在月球背面与地球之间建立信号链接。
16．单位换算：12MΩ=____________Ω， 0.2kW·h=_____________J。
三、实验题（共12分）
17．（4分）小丽利用图（乙）所给实验器材测量小灯泡在不同电压下的电功率”,已知电源电压恒为6V,小灯泡正常工作时的电压为2.5V ,电阻约为8Ω,滑动变阻器规格为“20Ω 2A" .
（1）请根据实验要求设计电路图,并画在图（甲）框内.
（________）
（2）请用笔画线代替导线,在图（乙）中完成实物电路的连接.
（________）
（3）闭合开关前,滑动变阻器的滑片应该置于__________（选填"A"或"B" ）端.
（4）连接电路后,用开关试触,灯泡不亮,电压表示数接近6V ,电流表指针几乎不动,电路中的故障是___ . （ 电路中只有一处故障）
（5）排除故障后,继续实验,闭合开关,移动滑片,当电压表的指针指在某电压值时小灯泡正常发光（请在图甲中标出相应的电压值） ,
（________）
电流表的示数如图乙所示,电流表的示数是_____A, 小灯泡的额定功率是___ W ,此时灯泡的电阻是____Ω.
（6）闭合开关,改变滑动变阻器的阻值,得到了几组电压和电流的数据并计算相应的电功率,如下表所示.
根据表,归纳小灯泡电功率变化的规律:______
用该实验装置还可以进行什么实验? ____________________。
18．（4分）一组同学在“探究并联电路电流特点”：
（1）闭合开关后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种判断方法中可行的是________；
（2）继续探究，他们分别测量A、B、C三处的电流，并把电流值写在电路图上，分析图中的数据，明显错误的数值是________，错误的原因是________。
（3）另一小组进行了多次实验，他们测量了三组数据并记入了下表，分析表格，你能够发现他们的不足之处吗？不足之处是________。
19．（4分）为了探究电动机为什么会转动，小明制作了一台简易电动机，如图。他用回形针做成两个支架，分别与电池的两极相连，用漆包线绕一个矩形线网，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮。将线圈放在支架上，磁体放在线圈下方，闭合开关，用手轻推一下线圈，线圈就会不停地转动起来。
（1）通电线圈在磁场中受到_______的作用会转动；
（2）要想改变线圈的转动方向，可采用的措施是： _______ 、_______；(写出两点)；
（3）开关闭合后，如果电动机不转，可能的原因是：_______；(写出一点)
（4）要使实验装置能调节电动机转速，还需要增加一个主要器材是：_______。
（5）电动机工作时把_______转化为机械能。
四、作图题（共16分）
20．（8分）如图，根据图中小磁针N极指向，标出磁体的N、S极和磁感线的方向（黑端为小磁针的N极）
（______）
21．（8分）如图所示，用电压表测量一全新干电池两端的电压，其表盘如图所示，请选择合适量程并标出此时指针的位置，图中O点为指针的轴心点。
（______）
五、计算题（共22分）
22．（10分）如图，将标有“6V 3W”字样的灯泡L1和标有“6V 6W”字样的灯泡L2串联在电路中，使其中一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，不考虑温度对电阻的影响。求：
(1)灯泡L1正常工作时的电流；
(2)灯泡L2的电阻；
(3)电源电压；
(4)此电路工作2分钟消耗的电能。
23．（12分）小丽家新买了一台电热水器，下表是该热水器的一些技术参数。
现将水箱中装满水，通电后正常工作10min，水温从25℃上升到15℃．在此过程中，求：
(1)热水器中电热丝的电阻；
(2)水所吸收的热量[c水=1．2×103J／(kg·℃)]；
(3)热水器的效率．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、D
4、B
5、C
6、A
7、A
8、A
9、B
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、化学 20
14、0.4 25 高
15、热值 7×1010J 可再生 核聚变 电磁波
16、1.2×107Ω 0.2kW·h=7.2×105J
三、实验题（共12分）
17、 A 灯泡断路 0.3 0.75 8.33 当灯泡两端的电压增大时,灯泡的电功率增大 测量小灯泡的电阻实验
18、方法1 1.5A 看错了电表的量程 表格电流栏处没有单位
19、力 改变电流方向 改变磁场方向 线圈中没有电流 滑动变阻器 电能
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.5A；(2)6Ω；(3)6V；(4)540J
23、（1）21.2Ω；（2）1.2×10６J；（3）87.5％
实验次数
第一次
第二次
第三次
电压/V
2.0
2.8
3.0
电流/A
0.34
0.40
0.44
电功率/W
0.64
1.12
1.32
方法
操作
现象
结论
方法1
把其中一灯泡从灯座中取下
另一灯未熄灭
两灯一定是并联
方法2
把其中一根导线断开
两灯熄灭
两灯一定是串联
次数
A处的电流IA
B处的电流IB
C处的电流IC
测量1
0.10
0.12
0.22
测量2
0.20
0.24
0.44
测量3
0.25
0.30
0.55
型号
FED—H50
额定电压
220V
最大水量
50kg
额定功率
2000W
