威海市古寨中学2023-2024学年九年级物理第一学期期末考试试题含答案

这是一份威海市古寨中学2023-2024学年九年级物理第一学期期末考试试题含答案，共14页。试卷主要包含了关于并联电路，下列说法正确的是，下列数据符合实际情况的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．如图所示的四种工具在使用过程中，属于费力杠杆的是（ ）
A．食品夹B．开瓶器
C． 老虎钳D．核桃夹
2．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（ ）
A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮

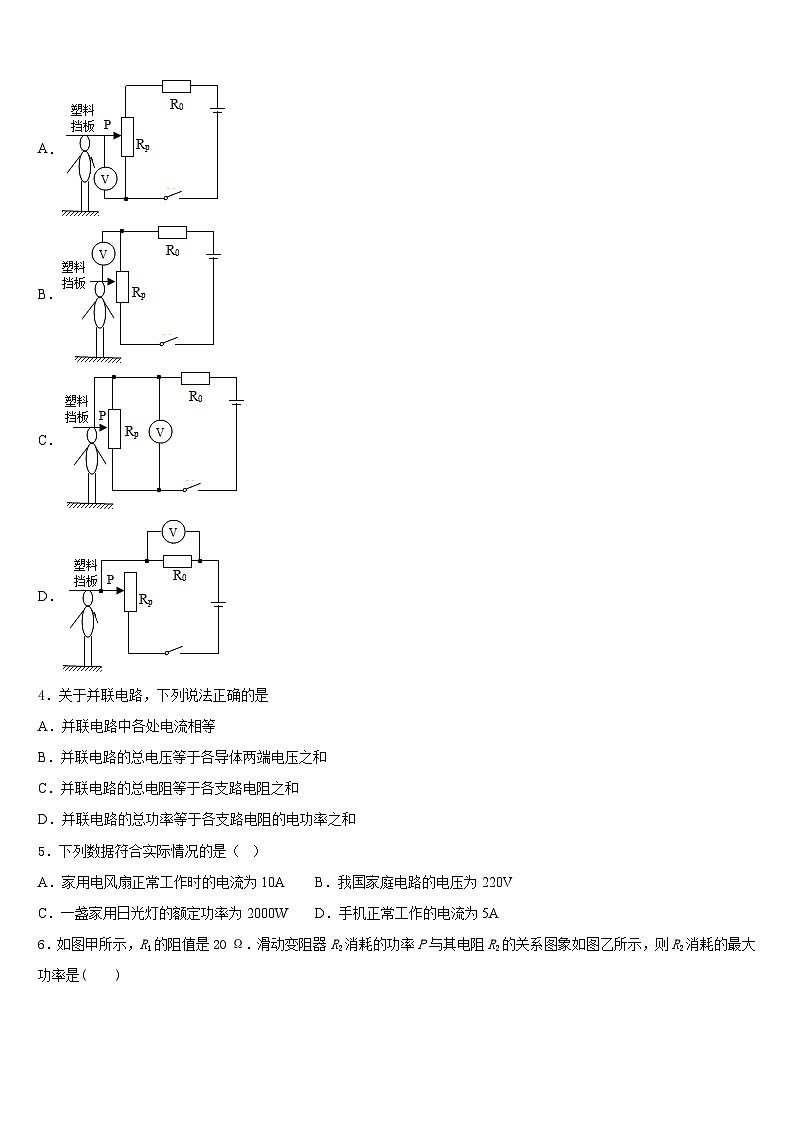

3．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成．能实现身高越高身高仪示数越大且刻度均匀的电路是
A．
B．
C．
D．
4．关于并联电路，下列说法正确的是
A．并联电路中各处电流相等
B．并联电路的总电压等于各导体两端电压之和
C．并联电路的总电阻等于各支路电阻之和
D．并联电路的总功率等于各支路电阻的电功率之和
5．下列数据符合实际情况的是（ ）
A．家用电风扇正常工作时的电流为10AB．我国家庭电路的电压为220V
C．一盏家用日光灯的额定功率为2000WD．手机正常工作的电流为5A
6．如图甲所示，R1的阻值是20 Ω．滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是( )
A．0.45 WB．0.50 WC．0.80 WD．0.90 W
7．用绝缘细线悬挂两个轻质小球，当小球静止时，其状态如图所示，下列判断正确的是
A．两球均不带电荷
B．两球带同种电荷
C．两球带异种电荷
D．两球一个带电，一个不带电
8．在图所示的电路中，电源电压保持不变，R1＝4Ω，R2＝8Ω，S闭合后电压表的示数为4V，则电源电压为（ ）
A．4VB．6VC．8VD．12V
9．小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是（ ）
A．B．C．D．
10．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V2的示数变大
11．有数据显示，南海石油储量至少在230亿—300亿吨，乐观估计甚至达550亿吨，天然气亦有20万亿立方米，堪称第二个“波斯湾”。人们关注天然气是因为（ ）
A．天然气密度小B．天然气热值大
C．天然气比热容小D．容易开采
12．关于电阻的大小，下列说法正确的是（ ）
A．电阻的大小只跟导体的长度有关
B．电阻的大小只跟导体的温度有关
C．常温下，长度越长的导体，电阻越大
D．常温下，材料和长度相同的导体，横截面积越小，电阻越大
13．关于下列四幅图的说法正确的是（ ）
A．甲图的实验说明磁场能产生电流
B．乙图的实验所揭示的原理可制成发电机
C．丙图是演示电磁感应现象的实验装置
D．丁图中麦克风应用了磁场对电流的作用
14．大兵家住重庆，餐厅里安装了照明灯和电风扇，有时只需要照明灯正常工作，有时需要照明灯和电风扇都正常工作。如图，以下电路图符合上述要求的是：
A．B．
C．D．
15．关于温度、热量和内能，下列说法错误的是（ ）
A．温度低的物体可能比温度高的物体内能多
B．同一个物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能小的物体也可能将热量传给内能大的物体
D．雪天路滑，汽车紧急刹车时，由于轮胎和地面上的冰雪摩擦，会使车轮摩擦过的冰雪融化后再结冰，这是通过做功方式改变了冰雪的内能。
16．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，下列说法正确的是
A．两灯中的电流一定相等
B．前后两个转向灯一定是串联
C．司机拨动的横杆相当于电路中的开关
D．给汽车蓄电池充电时，蓄电池相当于电源
17．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（ ）
A．太阳能、风能和核能都是可再生能源
B．光纤通讯是依靠超声波来传递信息的
C．在通常情况下，铜、碳棒和陶瓷都属：于导体
D．秦山核电站是利用原子核裂变释放的核能来发电的
18．如图所示的电路中，电源电压恒定，R0为定值电阻，Rx为热敏电阻（阻值随温度的升高而变大）．闭合开关S后，随着外界温度的明显降低（ ）
A．电流表A1的示数变小B．电流表A2的示数变小
C．电流表A3的示数变大D．电压表V的示数变小
19．下列关于地磁场的描述正确的是（ ）
A．地球周围的地磁场的磁感线是从地磁南极出发回到地磁北极
B．指南针总是指向南北，是因为受到了地磁场的作用
C．地磁两极与地理两极完全重合
D．我国宋代学者沈括正确地找到了地磁场产生的原因
20．下列说法中，正确的是（ ）
A．灯丝、碳棒、发光二极管（LED）都由导体制成
B．给手机充电时，手机的电池相当于电源
C．闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极
D．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
21．下列物理量中估测合理的是
A．人骑自行车时的功率通常为200W左右
B．普通照明用的日光灯正常工作时电流约为10A
C．人体安全电压的大小为36V
D．普通电风扇正常工作时的电功率约为60W
22．一电磁铁与静止于粗糙水平桌面上的条形磁铁相邻，如图所示。开关S闭合后，滑片P 向上滑动的过程中，条形磁铁始终保持静止。此过程中条形磁铁所受的摩擦力（ ）
A．减小，方向水平向右
B．减小，方向水平向左
C．增大，方向水平向右
D．增大，方向水平向左
23．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）．用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（ ）
A．吸管和橡胶棒带异种电荷
B．吸管和餐巾纸摩擦后，两者带同种电荷
C．吸管和餐巾纸摩擦时，吸管得电子带负电
D．吸管和餐巾纸摩擦时，吸管失电子带负电
24．从能量转化的角度来看，下列说法错误的是
A．电风扇工作时主要将电能转化为机械能
B．铅蓄电池充电时化学能转化为电能
C．发电机工作时主要将机械能转化为电能
D．电热水壶工作时电能转化为内能
25．由欧姆定律公式I＝可变形得到R＝，对此，下列说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．某段导体两端电压为0时，其电阻为0
C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻
D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比
26．如图各个选项中正确描述物质结构的是
A．B．
C．D．
27．小鸟停在高压线上不会触电，其原因是
A．小鸟是绝缘体，不会触电
B．小鸟两爪间的电压低，小鸟不会触电
C．小鸟的爪耐高压，小鸟不会触电
D．高压线有橡胶外皮
28．陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是（ ）
A．增加电路中电池的节数
B．增加线圈匝数
C．将电源的正、负极对调
D．在线圈中插入一根铁钉
29．如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（ ）
A．闭合开关S1、S2，通过三根电阻丝的电流相同
B．先闭合开关S1，再闭合开关S2，电流表示数保持不变
C．先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小
D．闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高
30．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择
A．不同规格的小灯泡，相同量程的电压表
B．不同规格的小灯泡、不同量程的电压表
C．相同规格的小灯泡、相同量程的电压表
D．相同规格的小灯泡、不同量程的电压表
二、填空题（每空1分，共10题，20分）
31．某合金材料制成长1m，横截面积1mm2的电阻丝，测得其阻值为10Ω，若将该合金丝对折，其电阻为_____Ω。
32．如图所示，干路上的电流I=0.3 A，电阻R1=10 Ω，通过R1的电流为I1=0.2 A，则电阻R2两端的电压为___ V，R2的阻值为____ Ω。
33．如图所示的装置，其中一个瓶子装有密度比空气大的红棕色二氧化氮气体，另一个装有空气。演示气体扩散现象时应该把装有二氧化氮气体的瓶子放在_____（选填“上”或“下”）方；将50ml的水与50ml的酒精混合，所得液体总体积小于100ml的现象表明_____；摩擦生热中“热”的含义是_____（选填“热量”、“温度”或“内能”）；某物体具有的动能为aJ，重力势能为cJ，弹性势能为dJ，内能为eJ，分子总动能为bJ，则它的机械能是_____，分子的总势能是_____。
34．某市科技馆有机器人和参观者下象棋的展台，机器人取放棋子时用一根“手指”接触棋子表面就可以实现（如图），其奥秘是“手指”内部有电磁铁。
(1)机器人取放棋子是利用了电磁铁的___________（选填“磁性有无”、“磁性大小”或“磁极方向”）可以控制的特点。
(2)电磁铁磁性大小可以通过改变_________________________________来实现。
35．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为_______（填“甲”或“乙”）较易损坏，这是因为按动这种开关的_______较小，按动需要的力较大．
36．在微观尺度下，科学家拍下了超亮的x射线将液体瞬间打得“灰飞烟灭” 的情景。如图所示，此过程液体吸收x射线的能量，其内能________（选填“增大”“减小”或“不变”），发生的物态变化是_________。
37．如图所示为一旋钮调节挡位的电风扇电路图结构示意图，由图可知这台电风扇运转时可调________个不同大小的风速.把旋钮开关调到“OFF”的意思是_________ (选填“短路”、“断路”或“通路”)；结合电学知识判断：问从1旋到3表明了风扇的转速会_________，判断的依据是：_______________________.
38．用如图甲所示的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定．图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象，则动滑轮重为_______N；当某次运送3件货物时，绳子的拉力F是_______N．（不考虑绳重和摩擦）
39．如图所示,电阻R1=R2=4 Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75 A，电路的总电阻是_____ Ω；当S1闭合、S2断开时，电流表的示数是_____ A。
40．在四冲程柴油机的工作过程中，________冲程将内能转化成机械能．一台四冲程柴油机飞轮的转速为2400r/min，在1s内，此柴油机对外做功的次数是_________次．
三、实验题（每空1分，共2题，15分）
41．测小灯泡额定电功率“的实验中，小明设计电路如图甲所示，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为10，电流表（0~0.6A，0~3A），电压表（0~3V，0~15V），开关和导线若干，标有“10Ω2A”的滑动变阻 器A和标有“5Ω 1 A”的滑动变阻器B各1个．
（1）实验原理是________．
（2）本实验选择的滑动变阻器是________(选填“A”或“B”)．小明按图甲连接电路，闭合开关，发现两表的指针均不动，下列判断正确的是________．
A．电流表断路 B．电压表断路
C．开关短路 D．滑动变阻器短路
（3）当滑动变阻器的滑片P移到某一位置时，观察到电压表示数如图乙所示，其示数为________V．
（4）为了测量小灯泡额定功率，此时应该将变阻器的滑片P向________(选填“A“或“B")移动．当小灯泡两端电压达到________V时，小灯泡正常发光，电流表的示数如图丙所示，则小灯泡的额定功率为________W．
（5）小明分析实验数据发现，灯泡越亮时灯丝的电阻越大，说明灯丝的电阻还跟________ 有关．
42．现有一个阻值为20Ω的定值电阻R0，一个电压约为15V的电源，一个量程为0~1A 的电流表，一个单刀双掷开关及导线若干；请你利用上述器材设计实验，测出约为10Ω的未知电阻Rx的阻值，要求：
(1)画出实验电路图；
(2)写出主要的实验步骤和需要测量的物理量；
(3)写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
四、计算题（每题10分，共2题，20分）
43．如图所示，标有“2.5V”字样的小灯泡与一个定值电阻R和串联，接在电压为4.5V的电源上，小灯泡恰能正常工作，且小灯泡此时的电阻是12.5Ω．通过计算回答：
（1）小灯泡的额定电流是多少安？
（2）定值电阻R的阻值是多少欧？
（3）该电路工作10s，电流通过定值电阻做的功是多少焦？
44．在如图所示电路中，小灯泡上仅看见“2.5V”字样，滑动变阻器上标有最大阻值20Ω，当闭合S，且将滑片P移至最左端时，小灯泡正常发光，电流表的示数为0.5A（设灯丝电阻不变），求：
（1）电源电压；
（2）小灯泡的灯丝电阻；
（3）将滑片移至变阻器的最右端时，电路消耗的总功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、D
3、A
4、D
5、B
6、A
7、B
8、B
9、A
10、D
11、B
12、D
13、B
14、C
15、B
16、C
17、D
18、C
19、B
20、C
21、D
22、B
23、C
24、B
25、C
26、B
27、B
28、C
29、C
30、A
二、填空题（每空1分，共10题，20分）
31、2.5
32、2 20
33、下 分子间存在间隙 内能 （a+c+d）J （e﹣b）J
34、磁性有无 电流大小、线圈匝数多少、有无铁芯
35、甲 动力臂
36、增大 汽化
37、四 断路 变慢 详见解析
38、100 200
39、2 0.75
40、做功 20
三、实验题（每空1分，共2题，15分）
41、P=UIAA2B2.50.5温度
42、 (1)(2)详见解析；(3)
四、计算题（每题10分，共2题，20分）
43、（1）0.2A （2）10Ω （3）4J
44、2.5V； 5Ω 0.25W
