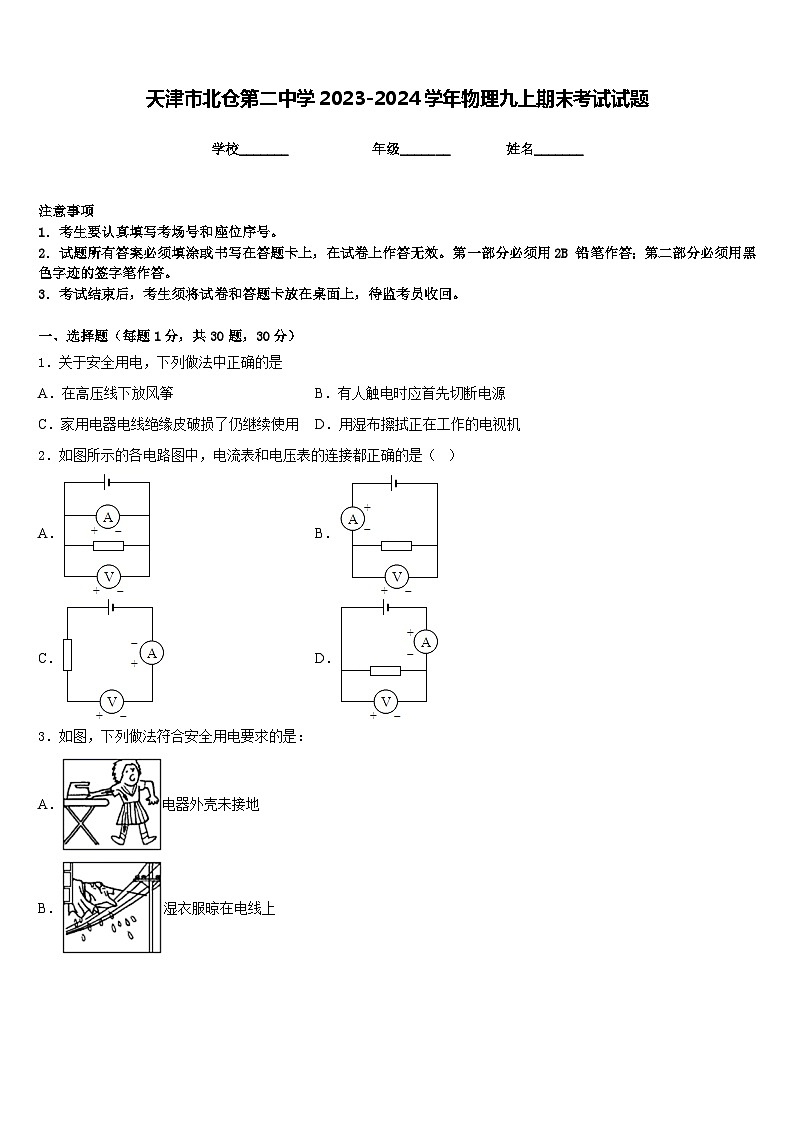

天津市北仓第二中学2023-2024学年物理九上期末考试试题含答案

这是一份天津市北仓第二中学2023-2024学年物理九上期末考试试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．关于安全用电，下列做法中正确的是
A．在高压线下放风筝B．有人触电时应首先切断电源
C．家用电器电线绝缘皮破损了仍继续使用D．用湿布擦拭正在工作的电视机
2．如图所示的各电路图中，电流表和电压表的连接都正确的是（ ）
A．B．
C．D．
3．如图，下列做法符合安全用电要求的是：
A．电器外壳未接地
B．湿衣服晾在电线上
C．用湿布擦发光的电灯
D．电器失火先切断电源
4．下列情况中，属于防止电热危害的是（ ）
A．用电熨斗熨烫衣服B．用电饭锅煮饭
C．冬天用电暖气取暖D．电脑机箱内有小风扇
5．下列用电器中，主要利用电流热效应工作的是
A．电饭煲 B．电冰箱 C．电风扇 D．电视机

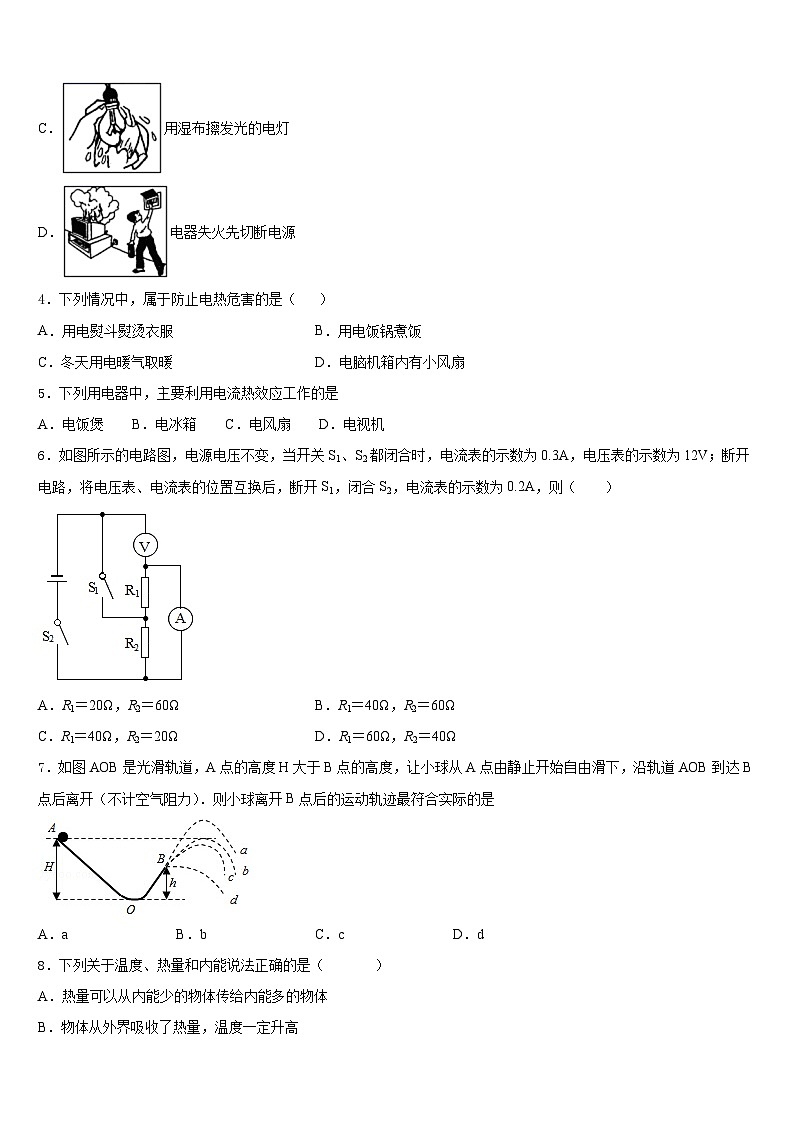

6．如图所示的电路图，电源电压不变，当开关S1、S2都闭合时，电流表的示数为0.3A，电压表的示数为12V；断开电路，将电压表、电流表的位置互换后，断开S1，闭合S2，电流表的示数为0.2A，则（ ）
A．R1＝20Ω，R2＝60ΩB．R1＝40Ω，R2＝60Ω
C．R1＝40Ω，R2＝20ΩD．R1＝60Ω，R2＝40Ω
7．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）．则小球离开B点后的运动轨迹最符合实际的是
A．aB．bC．cD．d
8．下列关于温度、热量和内能说法正确的是（ ）
A．热量可以从内能少的物体传给内能多的物体
B．物体从外界吸收了热量，温度一定升高
C．物体的温度越高，具有的热量越多
D．物体的内能增加，则一定是从外界吸收了热量

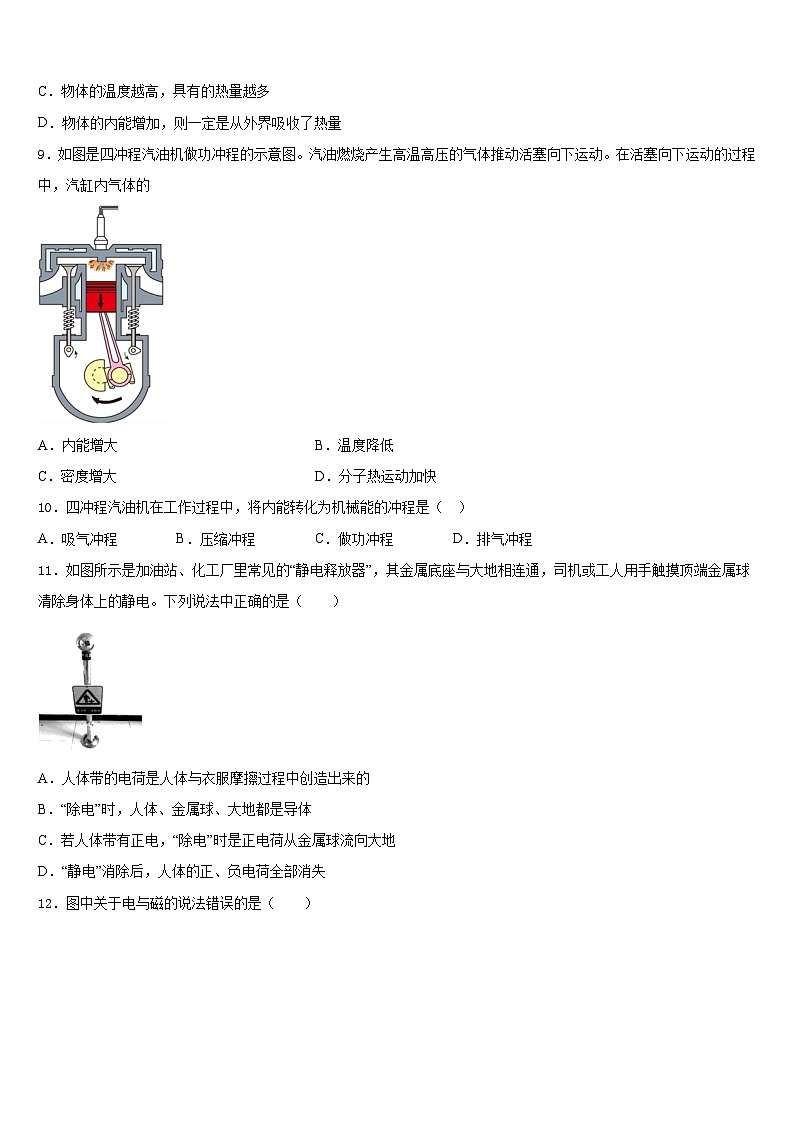

9．如图是四冲程汽油机做功冲程的示意图。汽油燃烧产生高温高压的气体推动活塞向下运动。在活塞向下运动的过程中，汽缸内气体的
A．内能增大B．温度降低
C．密度增大D．分子热运动加快
10．四冲程汽油机在工作过程中，将内能转化为机械能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
11．如图所示是加油站、化工厂里常见的“静电释放器”，其金属底座与大地相连通，司机或工人用手触摸顶端金属球清除身体上的静电。下列说法中正确的是（ ）
A．人体带的电荷是人体与衣服摩擦过程中创造出来的
B．“除电”时，人体、金属球、大地都是导体
C．若人体带有正电，“除电”时是正电荷从金属球流向大地
D．“静电”消除后，人体的正、负电荷全部消失
12．图中关于电与磁的说法错误的是（ ）
A．甲：改变电路中电流的方向，小磁针偏转的方向也会相反
B．乙：接通电源后，当小锤击打铃碗时，电磁铁仍具有磁性
C．丙：开关闭合后，位于螺线管右侧的小磁针将逆时针旋转90°
D．丁：闭合开关后，吸起大头针的数目不同，说明电磁铁磁性强弱与线圈匝数有关
二、填空题（每题5分，共4题，20分）
13．如图为单相电子式电能表，其示数为______kw·h；由参数可得，此电能表允许接入的最大电功率是______W；参数“3000imp/（kW·h）表示接在此电能表上的电器，每消耗lkW·h电能，电能表的指示灯闪烁3000次，若家庭电路只有一个电热水壶工作，指示灯10min内闪烁300次，此过程电热水壶的实际功率是______W，电热水壶工作过程能量转化情况是_________。
14．如图所示的五龙潭是济南四大泉群之一，是国家AAAAA级旅游景区。冬日的五龙潭“云雾润蒸”，水雾笼罩了整个泉池，游客们仿佛置身仙境，这些水雾的形成对应的物态变化是_____。夏日五龙潭的“清泉石上流”景点，吸引着众多市民前来亲水纳凉，但阳光下石板路热得烫脚，而深在旁边的水注里却感觉很凉爽，这主要是因为水和石板具有不同的_____。
15．电源的作用是给用电器两端提供_____，电压是形成______的原因，电压用字母______表示。一节干电池的电压为______V，人体安全电压不能超过______V，家庭照明电路电压为________V。
16．随着生活水平的提高，人们越来越重视热机对环境的污染问题，热机对环境的污染主要有________ 污染和________ 污染两方面．
三、实验题（共12分）
17．（4分）在探究“比较不同物质吸热情况”的实验中，实验装置如图所示。
(1)要完成该探究实验，除了图中所示的器材外，还需要的测量工具有天平和_____。
(2)实验中应将甲、乙两种液体，分别倒入相同的烧杯中，用_____（选填“相同”或“不同”）的电加热器加热。
(3)物质吸收热量的多少无法用测量工具测出来，本实验是通过_____来反映的。
(4)小明将记录的数据填入表格，分析数据可知：他是用_____相同的甲、乙两种液体，加热相同的时间，比较_____的方法来判断不同物质的吸热本领的。
(5)分析实验数据可知，从开始加热到42℃，甲、乙两种液体吸收热量的关系是Q甲_____Q乙（选填“＞”、“＜”或“＝”）；若c甲=4.2×103J/（kg•℃），则乙的比热容为_____J/（kg•℃）。
18．（4分）如图所示的电路中，两个开关都闭合时，两个灯都发光。当仅把开关S1断开时，L2亮度明显变亮。以下是小况对“L2亮度明显变亮”原因的猜想：
猜想1：L2两端电压变大。
猜想2：流过L2的电流变大。
猜想3：L2的电阻变小。
小况在原电路的基础上加装器材，只组成一个新的电路。通过实验，能同时验证三个猜想是否正确。
（1）在方框中画出加装器材后的实验电路图。
（__________）
（2）实验步骤（测量的物理量用符号表示）_________。
（3）验证猜想3是否正确的分析过程是：__________________。
19．（4分）为了比较水和煤油的吸热能力，小亮用两套完全相同的装置做了如图所示的实验，并每隔1 min测量一次温度，数据记录在下表中。
(1)在两个相同的烧杯中应加入初温相同、____相同的水和煤油；
(2)液体吸收热量的多少可通过______（选填“液体升高的温度”或“加热时间”）比较；
(3)实验中发现煤油的温度比水的温度升高得_____（选填“快”或“慢”），若两者升高相同的温度，则__________吸收的热量多，这表明____吸热本领更强；
(4)由表格中数据可得，煤油的比热容是____________ J/（kg•℃）。
四、作图题（共16分）
20．（8分）将下面的实物图用笔画代替导线补充完整，要求L1和L2并联_____。
21．（8分）请根据如图所示的实物电路画出它的电路图。
（_____）
五、计算题（共22分）
22．（10分）总书记指出：“既要绿水青山，又要金山银山”，为了还广大人民群众以“绿水青山”，响应国家“煤改气”政策，某单位将供应热水的燃煤锅炉改造为用天然气，改造前，加热质量为500kg温度从20℃升高到100℃的水，需要用煤20kg，请计算回答：（q煤＝3×107J/kg，q天然气＝3.6×107J/m3、c水＝4.2×103J/（kg•℃））
（1）水吸收的热量
（2）锅炉的效率；
（3）改造后，烧开同样的水需要用多少m3天然气？
（4）请你运用所学知识，举出一项燃煤的危害？
23．（12分）某品牌电饭锅，其铭牌及内部电路如下图下表所示，R1和R2是定值电阻。S是一个温度控制开关。当水温升高到一定温度时，它会自动切换，使电饭锅从加热状态转为保温状态。(不考虑R1和R2的阻值受温度变化的影响)求：
(1)用你学过的物理知识推理说明：开关S闭合时，电饭锅是处于加热状态还是保温状态？(写出必要的推导过程)
(2)R1的阻值；
(3)保温状态时，通过R1的电流I1；
(4)R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、D
5、A
6、C
7、C
8、A
9、B
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、8888.8 4400 600 电能转化为内能
14、液化 比热容
15、电压 电流 U 1.5 36 220
16、大气 噪声
三、实验题（共12分）
17、秒表（钟表） 相同 加热时间的长短 质量 升高的温度 ＞ 1.4×103
18、 步骤一：闭合开关S、S1，记录下电压表读数U1，电流表读数I1；步骤二：断开S1，记录电压表读数U2，电流表读数I2 比较两组数据中电压与电流的比值即可知道灯L2的电阻是否变化，若比值变小则说明电阻变小
19、质量 加热时间 快 水 水 2.1×103
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1.68×108J；（2）28%；（1）16.7m1；（4）产生大量的粉尘和有害气体，污染环境等．
23、 (1)加热状态；(2)；(3)；(4)
加热时间/min
0
1
2
3
4
5
6
甲液体的温度/℃
18
22
26
30
34
38
42
乙液体的温度/℃
18
30
42
54
66
78
90
加热时间/min
0
1
2
3
4
水的温度/℃
30
34
38
42
46
煤油的温度/℃
30
38
46
54
62
额定电压
220V
频率
50HZ
加热功率
1000W
保温功率
48.4W
