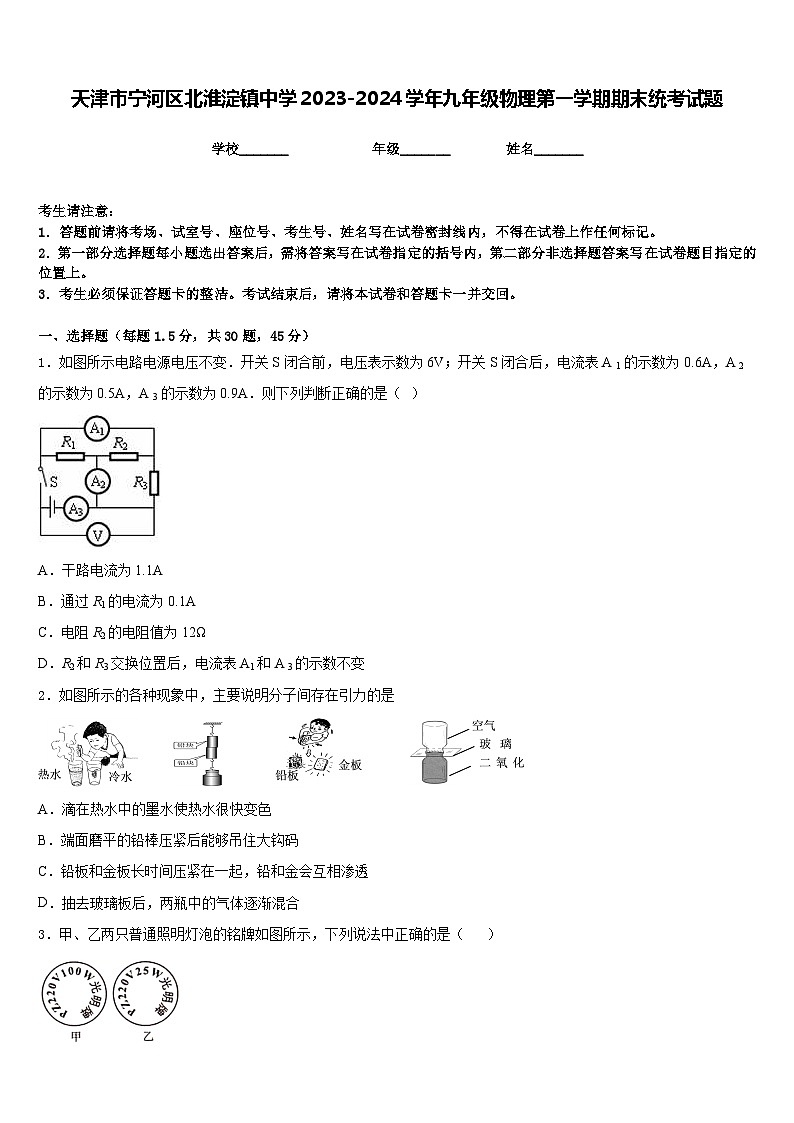

天津市宁河区北淮淀镇中学2023-2024学年九年级物理第一学期期末统考试题含答案

这是一份天津市宁河区北淮淀镇中学2023-2024学年九年级物理第一学期期末统考试题含答案，共13页。试卷主要包含了考生必须保证答题卡的整洁，在国际单位制中，电流的单位是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示电路电源电压不变．开关S闭合前，电压表示数为6V；开关S闭合后，电流表A 1 的示数为0.6A，A 2 的示数为0.5A，A 3 的示数为0.9A．则下列判断正确的是（ ）
A．干路电流为1.1A
B．通过R1的电流为0.1A
C．电阻R2的电阻值为12Ω
D．R2和R3交换位置后，电流表A1和A 3的示数不变
2．如图所示的各种现象中，主要说明分子间存在引力的是
A．滴在热水中的墨水使热水很快变色
B．端面磨平的铅棒压紧后能够吊住大钩码
C．铅板和金板长时间压紧在一起，铅和金会互相渗透
D．抽去玻璃板后，两瓶中的气体逐渐混合
3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）

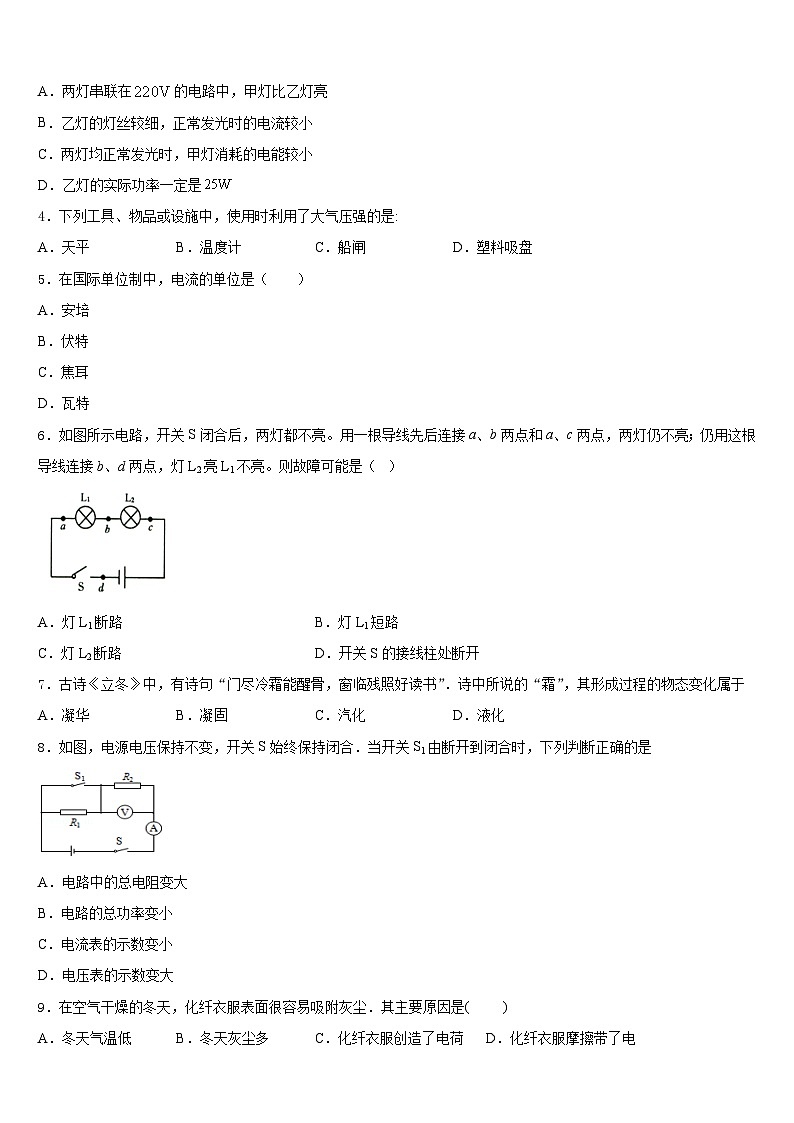

A．两灯串联在的电路中，甲灯比乙灯亮
B．乙灯的灯丝较细，正常发光时的电流较小
C．两灯均正常发光时，甲灯消耗的电能较小
D．乙灯的实际功率一定是
4．下列工具、物品或设施中，使用时利用了大气压强的是:
A．天平B．温度计C．船闸D．塑料吸盘
5．在国际单位制中，电流的单位是（ ）
A．安培
B．伏特
C．焦耳
D．瓦特
6．如图所示电路，开关S闭合后，两灯都不亮。用一根导线先后连接a、b两点和a、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮L1不亮。则故障可能是（ ）
A．灯L1断路B．灯L1短路
C．灯L2断路D．开关S的接线柱处断开
7．古诗《立冬》中，有诗句“门尽冷霜能醒骨，窗临残照好读书”．诗中所说的“霜”，其形成过程的物态变化属于
A．凝华B．凝固C．汽化D．液化
8．如图，电源电压保持不变，开关S始终保持闭合．当开关S1由断开到闭合时，下列判断正确的是
A．电路中的总电阻变大
B．电路的总功率变小
C．电流表的示数变小
D．电压表的示数变大
9．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘．其主要原因是( )
A．冬天气温低B．冬天灰尘多C．化纤衣服创造了电荷D．化纤衣服摩擦带了电
10．小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭.原因可能是
A．插头与插座接触不良 B．台灯灯泡的灯丝突然烧断
C．台灯的灯座内短路 D．台灯的插头内短路
11．在通电螺线管附近放置小磁针，静止时如图所示，下列说法正确的是（ ）
A．螺线管的左端为N极
B．小磁针的右端为N极
C．将开关S由1换到2，螺线管的磁性增强
D．滑动变阻器滑片向右移动，螺线管的磁性减弱
12．用丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理原理，与下列现象中的“粘”相同的是（ ）
A．穿在身上的化纤衣服易“粘”毛绒
B．带异种电荷的轻质小球靠近后会“粘”在一起
C．吸盘式挂衣钩能够“粘”在墙上
D．两块磁铁会“粘”在一起
13．如果电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是
A．电视机 B．电风扇 C．电烙铁 D．一样多
14．关于家庭电路，下列说法正确的是
A．家庭电路的电压是220V
B．家庭电路中，几盏发光的灯泡是串联的
C．对人体安全电压是36 V
D．电压表不可以直接接到电源的两极上
15．如图所示，电源两端电压不变，R1为定值电值，R2为滑动变阻器；闭合开关S，缓慢移动滑片时，记下多组电压表和电流表的示数，计算出滑动变阻器的电功率P，并利用描点法绘出滑动变阻器的电功率P和电流表示数I的关系图像，下列图像中可能正确的是（ ）
A．B．
C．D．
16．小明同学按图甲所示的电路进行实验，已知 L1 的额定功率为 2W，L2 的额定电压为 3V．闭合开关 S 后，灯泡 L1 恰好正常发光，电流表 A1 和 A2 的指针均指在图乙所示的位置。下列说法正确
A．电流表 A1、A2 的示数分别为 0.2A、1.0AB．电流表 A1、A2 的示数均为 1.0A
C．电压表 V1、V2 的示数分别为 2.5V、3.0VD．电压表 V1、V2 的示数均为 2.5V
17．下列做法符合安全用电原则的是（ ）
A．空气开关跳闸时，应先使空气开关复位，再进行检修
B．遇到有人触电时，先将人拉开进行抢救，后切断电源
C．家用电器起火时，先用泡沫灭火器灭火，再切断电源
D．有金属外壳的家用电器，其外壳一定要接地
18．小明经历了九年级上学期的学习后，将部分电磁学知识整理如下，其中正确的是（ ）
A．物理量及单位：电功率——千瓦时；电功——焦耳
B．科学家及贡献：欧姆——欧姆定律；奥斯特——电能生磁
C．测量仪器及用途：电能表——测电功；测电笔——测电阻
D．家电及能量转化：电风扇——机械能转化为电能；电饭煲——电能转化为内能
19．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．在表格中记录数据后．下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
20．泉城济南，花有形、月有影、风有声、雪有景，四季分明。寒冷的冬天，窗玻璃上有时会结“霜”，此现象涉及到的物态变化是（ ）
A．凝华B．凝固C．升华D．熔化
21．下图所示的四个演示实验中，能够说明发电机原理的是 ( )
A．B．C．D．
22．家用电冰箱正常工作时的电流大约是（ ）
A．1μAB．1AC．1×105AD．1mA
23．如图甲所示电路，电源两端电压保持不变，为定值电阻，为滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法正确的是（ ）
A．电源两端电压为
B．滑动变阻器的最大阻值为
C．滑动变阻器滑片由一端移到另一端的过程中，电路总功率的最大值为
D．滑动变阻器滑片由一端移到另一端的过程中，电阻消耗电功率最大值与最小值之差为
24．下列关于家庭电路和用电安全的说法正确的是（ ）
A．灯座的螺旋套应该接在火线上
B．有金属外壳的用电器，金属外壳一定要接地
C．空气开关跳闸，一定是电路中出现了短路
D．雷雨天气要尽快到大树下避雨
25．如图所示为四种关于光的现象，下列说法正确的是
A．①阳光照射下高楼的玻璃幕墙很刺眼——漫反射
B．②雨后天空出现的彩虹——光沿直线传播
C．③月食现象的形成——光的反射
D．④钢勺好像在水面处“折断”——光的折射
26．如图所示的四种用电器中，主要利用电流热效应工作的是
A．电饼铛B．计算器
C．电视机D． 蓝牙音箱
27．如图所示，礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果，高压空气膨胀过程中
A．机械能转化为内能B．分子热运动加剧
C．对外做功内能减少D．筒内气体温度升高
28．能源、信息和材料是现代社会发展的三大支柱，下列有关说法中正确的是（ ）
A．核电站利用的核能与太阳能的产生方式相同
B．光纤通信是激光利用光的折射原理来传递信息的
C．煤、石油和天然气是一次能源，也是不可再生能源
D．我国自主研发的北斗卫星定位系统，主要是用超声波来传递信息的
29．如图所示，已知电源电压不变，为了比较R1 和R2 的大小，四位同学分别设计了如下的电路，其中不可行的是（ ）
A．
B．
C．
D．
30．如图所示，是某家庭电路的一部分，下列说法正确的是
A．电冰箱接人三孔插座后电灯与电冰箱是串联
B．为用电安全，应在甲处安装电灯，乙处安装开关
C．电冰箱的三脚插头接入电路能保证其外壳接地
D．站在地上的人若用手直接接触A点，不会有触电危险
二、填空题（每空1分，共10题，20分）
31．已知天然气的热值q = 0.7×107J/m3，某居民家完全燃烧0.01m3天然气，放出的热量为_____J，使用天然气时会闻到一股味道，这是_____现象。
32．如图为旋翼无人机，它依靠电池为电动机供电，带动机翼旋转实现升空。小明操纵遥控器，使无人机从地面先加速上升，然后减速上升，最后悬停在某一高度进行摄影。则无人机在加速上升过程中，电动机将______能转化为______能；从地面开始升空至刚悬停在某一高度的过程中，无人机的动能变化情况是______。
33．某一旋钮式电阻箱内部结构如图所示，它由九个100Ω、九个10Ω和九个1Ω的电阻组成，当改变旋钮（即图中指针）位置调节电阻值时，相当于改变了电阻箱内部接入电路部分导体的_____。该电阻箱可调出的最大阻值为_______Ω，从图中可读出此时的阻值为______Ω。
34．若某段导体两端电压为6V时，通过它的电流强度是0.1 A，则该段导体的电阻为____Ω；如果要使通过它的电流为0.5A，则加在它两端的电压为______V；若该导体 两端电压为零，此时它的电阻为______Ω。
35．已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为________W，电风扇连续工作10min产生的热量为________J.
36．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。丙图对应的工作原理是______图所示的演示实验；丁图所示冲程的能量转化是将_________能转化为内能。
37．阅读《潮汐发电》，回答题。
潮汐发电
在海湾或有潮汐的河口，可见到海水或江水每天有两次的涨落现象，早上的称为潮，晚上的称为汐。潮汐现象主要是由月球、太阳的引潮力以及地球自转效应所造成。涨潮时，大量海水汹涌而来，水位逐渐升高；落潮时，海水奔腾而去，水位陆续下降。每天海水涨潮、退潮各两次，涨潮与退潮一般间隔6小时。海水在运动时所具有的动能和势能统称为潮汐能。潮汐是一种蕴藏量极大、取之不尽、用之不竭、不需开采和运输、洁净无污染的新型能源。
潮汐能的主要利用方式是潮汐发电。潮汐发电是水力发电的一种。在有条件的海湾或有潮汐的河口建筑堤坝、闸门和厂房，围成水库，水库水位与外海潮位之间形成一定的潮差，从而可驱动水轮发电机组发电。如图所示是潮汐发电的原理图。与普通的水利发电的不同在于海水与河水相比，海水落差不大，但流量较大，并且呈间歇性。
潮汐电站一般有三种类型，“单库双向型”就是其中之一，即用一个水库，涨潮与落潮时均可发电，只是在水库内外水位相同的平潮时不能发电。位于我国浙江省的江厦潮汐电站就是一个单库双向型电站，建成于1980年5月，总装机容量为3200kW，年发电量约为107kW·h，为世界第三大潮汐发电站。
请根据上述材料，回答下列问题：
（1）潮汐发电是_____能转化为电能；潮汐能属于_____能源。（选填“可再生”或“不可再生”）
（2）一个单库双向型潮汐电站一天可以发电________次。
38．如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管可以使其带电，这是_______________现象，再用一带负电物体靠近吸管，发现它们互相排斥，说明吸管带_________（选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是______（选填“导体”或“绝缘体”）。
39．一只标有”8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个___Ω的电阻，串联后电路中的总功率为_____W；该电阻通电10s所产生的热量是____J。
40．垃圾发电是将垃圾内储存的_____能转化为电能。已知某市每年垃圾发电量大约为2.4×107kW•h，这些电能可供用电功率为1000kW的小型工厂正常生产_____h。
三、实验题（每空1分，共2题，15分）
41．（1）实验室测电阻最常用的方法是_______法，这种方法的原理是__________。
（2）在虚线框内画出实验的电路图。
（____________）
（3）若被测电阻RX的阻值约为10Ω左右，请将图中的实物连成实验电路。
（____________）
（4）连接电路时，应将开关_____。经检查电路连接无误准备合上开关做实验时，别忘记应先将滑动变阻器的滑动片移到______这样做的目的是______。
（5）当移动滑动变阻器，使两表的示数如图时，记下读数就可求出被测电阻的阻值为____。
42．小毅同学做“探究并联电路中电流的规律”实验
（1）连接电路时，开关应该_____。
（2）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 ____（选填“A”“B”或“C”）处的电流．
（3）表是小毅同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小毅得出的结论是： 在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的不妥之处____（写出一点即可）：
四、计算题（每题10分，共2题，20分）
43．如图所示的电路中，电源电压保持不变，灯 L 标有“12V 12W”的字样，R2=12Ω，当 S1、S2 都闭合时。电流表示数为 1.2A。这时灯 L 正常发光（忽略温度对灯丝电阻的影响），求：
（1）电源电压和电阻 R1 的阻值；
（2）若将开关 S1、S2 都断开。此时灯 L 实际消耗的功率是多少？
44．某品牌电热水器有高温、中温和低温三挡，简化电路如图所示。R1、R2均为加热电阻（温度对电阻的影响忽略不计），热水器中温挡功率为1000 W，低温挡功率500 W。若电热水器中已装满质量为40 kg、温度为25 ℃的水，它能够把水加热到的最高温度为75 ℃，已知水的比热容c = 4.2 × 103J/（kg·℃），电源电压为220 V。求：
（1）用该电热水器把40 kg、25℃的水加热到最高温度需要吸收的热量；
（2）R1、R2的电阻值；
（3）高温挡的电功率；
（4）若加热电阻产生的热量有84%被水吸收，用该电热水器把40 kg、25 ℃的水加热到最高温度，需用高温挡加热多少秒？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、B
3、B
4、D
5、A
6、D
7、A
8、D
9、D
10、C
11、A
12、A
13、C
14、A
15、B
16、D
17、D
18、B
19、C
20、A
21、B
22、B
23、C
24、B
25、D
26、A
27、C
28、C
29、D
30、C
二、填空题（每空1分，共10题，20分）
31、7×104 扩散
32、电 机械 先变大后变小
33、长度 999 163
34、60 30 60
35、220 1.2×104
36、甲 机械
37、潮汐能 可再生 4
38、摩擦起电 负 绝缘体
39、10 4.8 16
40、化学 2.4×104
三、实验题（每空1分，共2题，15分）
41、伏安法 欧姆定律 见解析 见解析 断开 接入电阻最大端 防止电流过大，损坏元件 8
42、断开 C 实验次数太少，具有偶然性
四、计算题（每题10分，共2题，20分）
43、 (1)12V；60Ω；(2)3W。
44、（1）8.4 × 106 J；（2）48.4 Ω；（3）2000 W；（4）5000 s。
A处电流
B处电流
C处电流
0.16A
0.16A
0.32A
