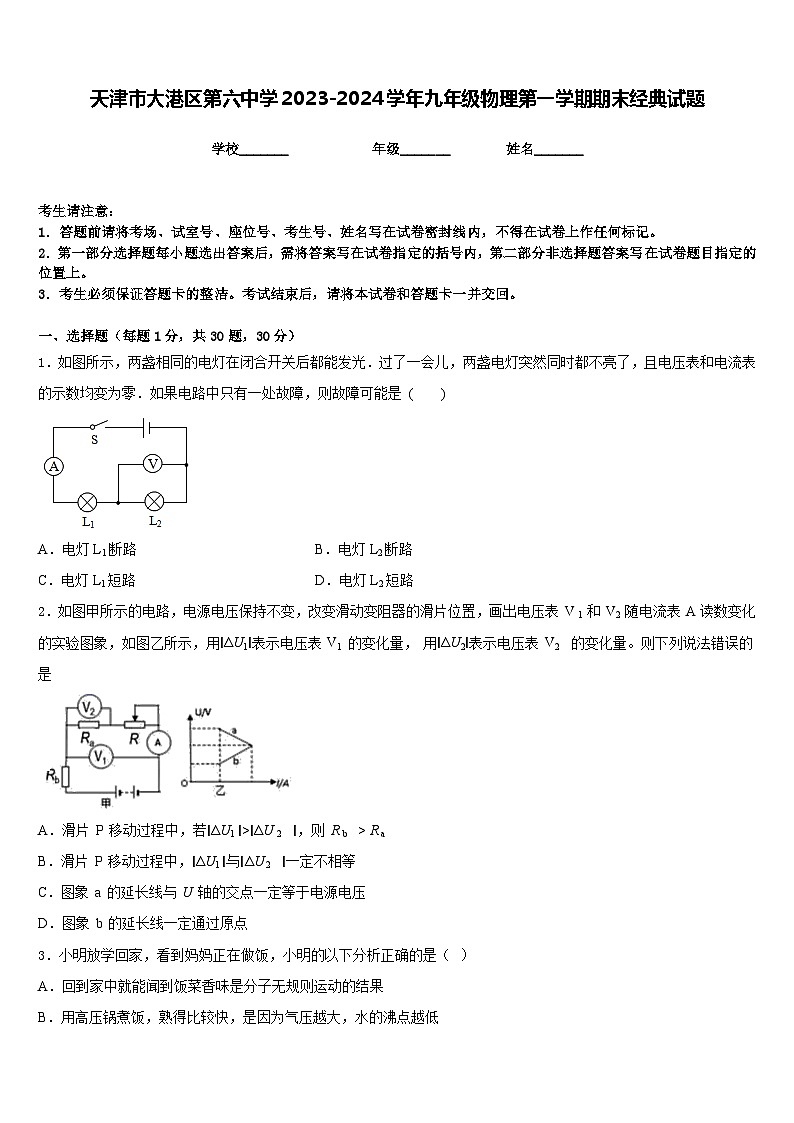

天津市大港区第六中学2023-2024学年九年级物理第一学期期末经典试题含答案

这是一份天津市大港区第六中学2023-2024学年九年级物理第一学期期末经典试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，如图所示，验电器箔片闭合等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )
A．电灯L1断路B．电灯L2断路
C．电灯L1短路D．电灯L2短路
2．如图甲所示的电路，电源电压保持不变，改变滑动变阻器的滑片位置，画出电压表 V 1 和 V2 随电流表 A读数变化的实验图象，如图乙所示，用∣ΔU1∣表示电压表 V1 的变化量， 用∣ΔU2∣表示电压表 V2 的变化量。则下列说法错误的是
A．滑片 P 移动过程中，若∣ΔU1 ∣>∣ΔU 2 ∣，则 R b > R a
B．滑片 P 移动过程中，∣ΔU1 ∣与∣ΔU 2 ∣一定不相等
C．图象 a 的延长线与 U 轴的交点一定等于电源电压
D．图象 b 的延长线一定通过原点
3．小明放学回家，看到妈妈正在做饭，小明的以下分析正确的是（ ）
A．回到家中就能闻到饭菜香味是分子无规则运动的结果
B．用高压锅煮饭，熟得比较快，是因为气压越大，水的沸点越低
C．用燃气灶炒菜，燃料燃烧时将内能转化为化学能
D．盛热汤的碗很烫，是因为热汤把温度传给了碗

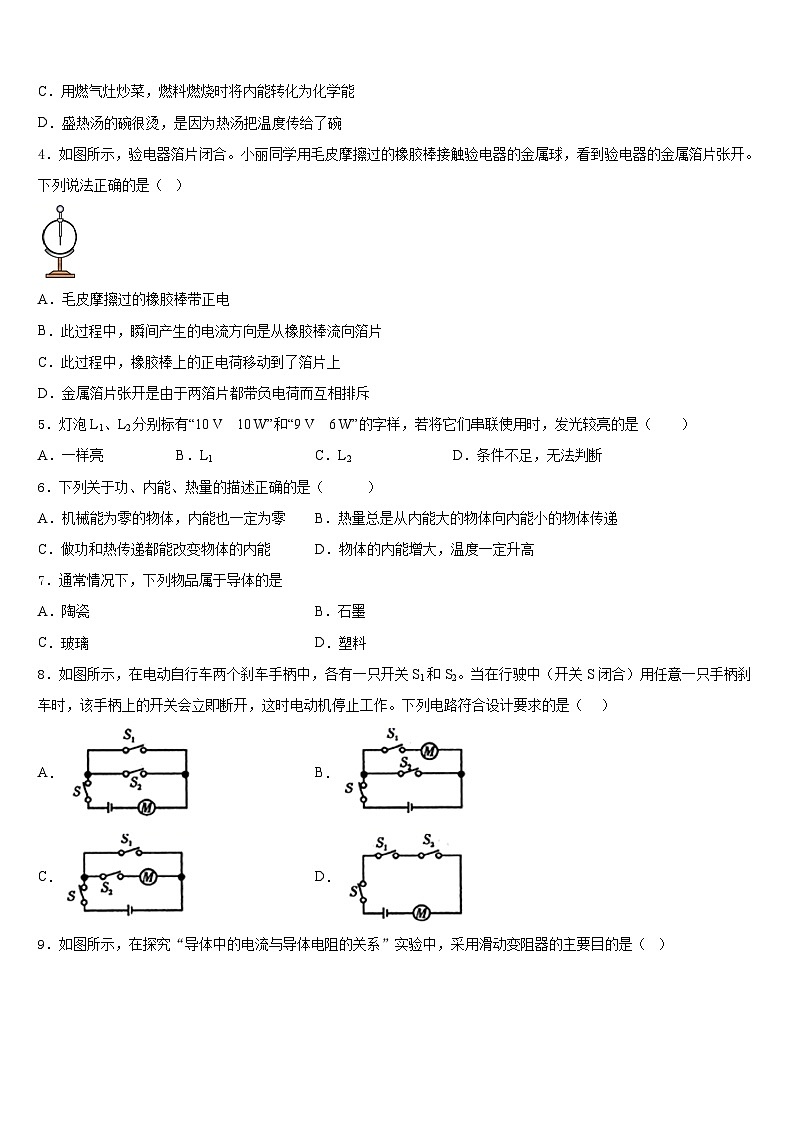

4．如图所示，验电器箔片闭合。小丽同学用毛皮摩擦过的橡胶棒接触验电器的金属球，看到验电器的金属箔片张开。下列说法正确的是（ ）
A．毛皮摩擦过的橡胶棒带正电
B．此过程中，瞬间产生的电流方向是从橡胶棒流向箔片
C．此过程中，橡胶棒上的正电荷移动到了箔片上
D．金属箔片张开是由于两箔片都带负电荷而互相排斥
5．灯泡L1、L2分别标有“10 V 10 W”和“9 V 6 W”的字样，若将它们串联使用时，发光较亮的是（ ）
A．一样亮B．L1C．L2D．条件不足，无法判断
6．下列关于功、内能、热量的描述正确的是（ ）
A．机械能为零的物体，内能也一定为零B．热量总是从内能大的物体向内能小的物体传递
C．做功和热传递都能改变物体的内能D．物体的内能增大，温度一定升高
7．通常情况下，下列物品属于导体的是
A．陶瓷B．石墨
C．玻璃D．塑料
8．如图所示，在电动自行车两个刹车手柄中，各有一只开关S1和S2。当在行驶中（开关S闭合）用任意一只手柄刹车时，该手柄上的开关会立即断开，这时电动机停止工作。下列电路符合设计要求的是（ ）
A．B．
C．D．
9．如图所示，在探究“导体中的电流与导体电阻的关系”实验中，采用滑动变阻器的主要目的是（ ）
A．保持导体两端电压不变B．改变导体两端电压
C．改变导体中的电流大小D．多次测量减少误差
10．如图所示，以下四件家用电器正常工作时电流最接近5A的是（ ）
A．AB．BC．CD．D
11．关于导体的电阻，下列说法正确的是（ ）
A．粗细相同的两根导线，较长的导线电阻一定大
B．镍铬合金丝的电阻一定比铜丝的电阻大
C．长短相同的两根导线，横截面积较小的那根电阻一定较大
D．同种材料制成的长短相同的两根导线，粗导线的电阻较小
12．有阻值分别为10Ω、15Ω的两根电阻丝R1、R2，把它们按如图所示的连接方式连接成电路，先后接入同一电源，则在相等时间内放出热量最少的是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．在“探究影响导体电阻大小的因素”的实验中，小明将长度和横截面积均相同，但材料不同的电阻丝A和电阻丝B按照如图所示的方式连接起来．闭合开关，一段时间后，如果电流通过电阻丝A比电阻丝B产生的热量少，这表明电阻丝____（选填“A”或“B”）的电阻较大，由此可见导体电阻大小与导体的____有关．（不考虑温度对电阻的影响）
14． “可燃冰”作为新型能源，有着巨大的开发使用潜力，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的_____很大，以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量为_____J，可以使_____kg的水从20℃加热到40℃．[c水＝4.2×103J/（kg•℃），q煤气＝4.2×107J/kg]。
15．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动．两次拉动木块得到的s—t图像分别是图乙中的图线①、②．两次对应的弹簧测力计示数分别为F1、F2，两次拉力的功率分别是P1、P2，则F1______F2，P1______P2.（均填“＞”、“＝”或“＜”）
16．图甲中，灯泡L的额定电流为0.25A，其电流与电压关系如图乙所示，滑动变阻器R的规格为“50Ω 1A”，电流表量程为0~0.6A，电压表量程为0~3V．闭合开关S，调节R，当电压表的示数为1.5V时，L恰好正常发光，则L正常发光时的阻值为_____Ω，电源电压为_____V；为保证电路安全，R的调节范围为_____，灯泡L的最小电功率为______W．
三、实验题（共12分）
17．（4分）小明应用如图甲所示的电路“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”，将得到的数据绘成a、b、c三条图线画在了同一坐标系中，如图乙所示，_________（选填“a”、“b”或“c”）图线表示定值电阻R0的发热功率P0随电流I变化的关系，．如电源电压U保持不变，则由图象可知：电源电压U为______V，定值电阻R0的阻值为______Ω．
18．（4分）图甲为测定“小灯泡电功率”的实验电路，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）小宇连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表无示数，电流表有示数，则故障原因可能是_____。
（2）排除故障后闭合开关，移动滑片P到某位置，电压表示数（如图乙所示）为_____V，则此时小灯泡消耗的实际功率_____（选填“大于”，“小于”或“等于”）额定功率。
（3）小宁继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I﹣U图像（图丙），根据图像，可计算出小灯泡的额定功率是_____W。
（4）进一步分析图像可知，随着小灯泡两端电压的增大，灯丝电阻逐渐增大，造成这一现象的原因可能是_____。
（5）小宇将原电路中的小灯泡先后换接阻值分别为5Ω、10Ω和20Ω的定值电阻，探究“电流与电阻的关系”。
①先将5Ω的电阻接入电路，移动变阻器滑片，使电压表示数为2V。此时，电流表的示数为_____A。
②当小字将10Ω的电阻替换5Ω的电阻时，在如图甲中应向_____移动滑片，才能使电压表的示数保持不变。
③实验中为了保证接入20Ω的定值电阻时，电压表示数不变，则滑动变阻器的最大阻值应不小于_____Ω。
19．（4分）根据日常生活经验我们知道，“不同颜色的物体表面对热辐射吸收的本领不同，其中黑色物体表面对热辐射吸收的本领最强，而白色物体表面对热辐射吸收的本领最弱”。请你设计一个实验，证明这一结论的正确性。
(1)实验器材：____
(2)实验步骤：____
(3)实验现象：____
四、作图题（共16分）
20．（8分）如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明要求，如图乙中已经连好了部分连线，请完成剩余的开关、指示灯、插孔与电源线的连接方式。
21．（8分）根据图的电路图在右边的实物上用笔代替导线画出实物图。（导线不得交叉）
（______）
五、计算题（共22分）
22．（10分）如图所示，灯L1的电阻为9Ω，它两端的电压为0.9V。电源电压恒为4.5V。请通过计算回答：
(1)通过灯L1的电流是多少？
(2)灯L2消耗的电功率是多少？
(3)整个电路工作1分钟电流做了多少功？
23．（12分）在图（a）所示的电路中，电源电压为12伏且保持不变， 电阻R1的阻值为60欧。闭合电键S，电流表A1、A指针位置均如图（b）所示（即它们的指针偏离零刻度线的角度恰好相同）。求：
(1)电流表A1的示数。
(2)电阻R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、A
4、D
5、C
6、C
7、B
8、D
9、A
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、B 材料
14、热值 4.2×l08 5000
15、= ＞
16、10 4 6Ω~20Ω 0.15
三、实验题（共12分）
17、b 3 1
18、灯泡短路了 2.2 小于 0.5 灯丝的电阻随温度的升高而增大 0.4 右 25
19、见解析 见解析 见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.1A；(2)0.36W；(3)27J
23、 (1) 0.2A；(2) 15Ω。
