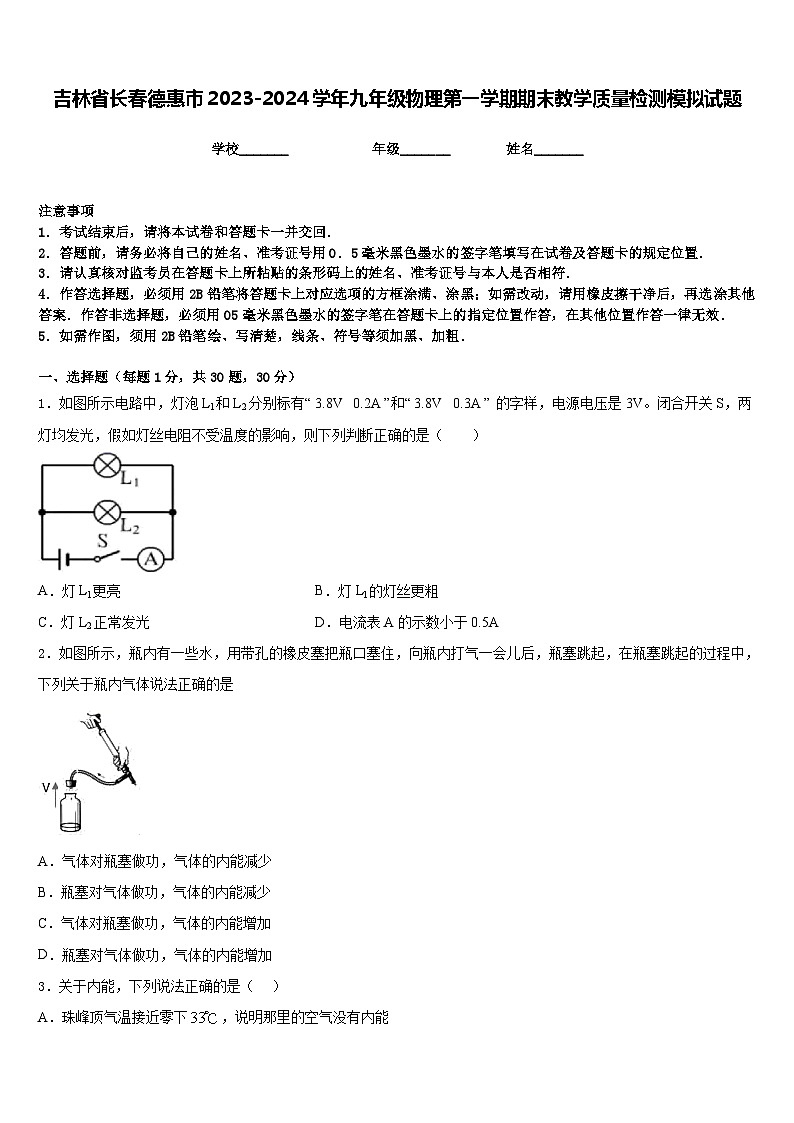

吉林省长春德惠市2023-2024学年九年级物理第一学期期末教学质量检测模拟试题含答案

这是一份吉林省长春德惠市2023-2024学年九年级物理第一学期期末教学质量检测模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示电路中，灯泡Ll和L2分别标有“ 3.8V 0.2A ”和“ 3.8V 0.3A ” 的字样，电源电压是3V。闭合开关S，两灯均发光，假如灯丝电阻不受温度的影响，则下列判断正确的是（ ）
A．灯Ll更亮B．灯Ll的灯丝更粗
C．灯L2正常发光D．电流表A的示数小于0.5A
2．如图所示，瓶内有一些水，用带孔的橡皮塞把瓶口塞住，向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，下列关于瓶内气体说法正确的是
A．气体对瓶塞做功，气体的内能减少
B．瓶塞对气体做功，气体的内能减少
C．气体对瓶塞做功，气体的内能增加
D．瓶塞对气体做功，气体的内能增加
3．关于内能，下列说法正确的是（ ）
A．珠峰顶气温接近零下，说明那里的空气没有内能

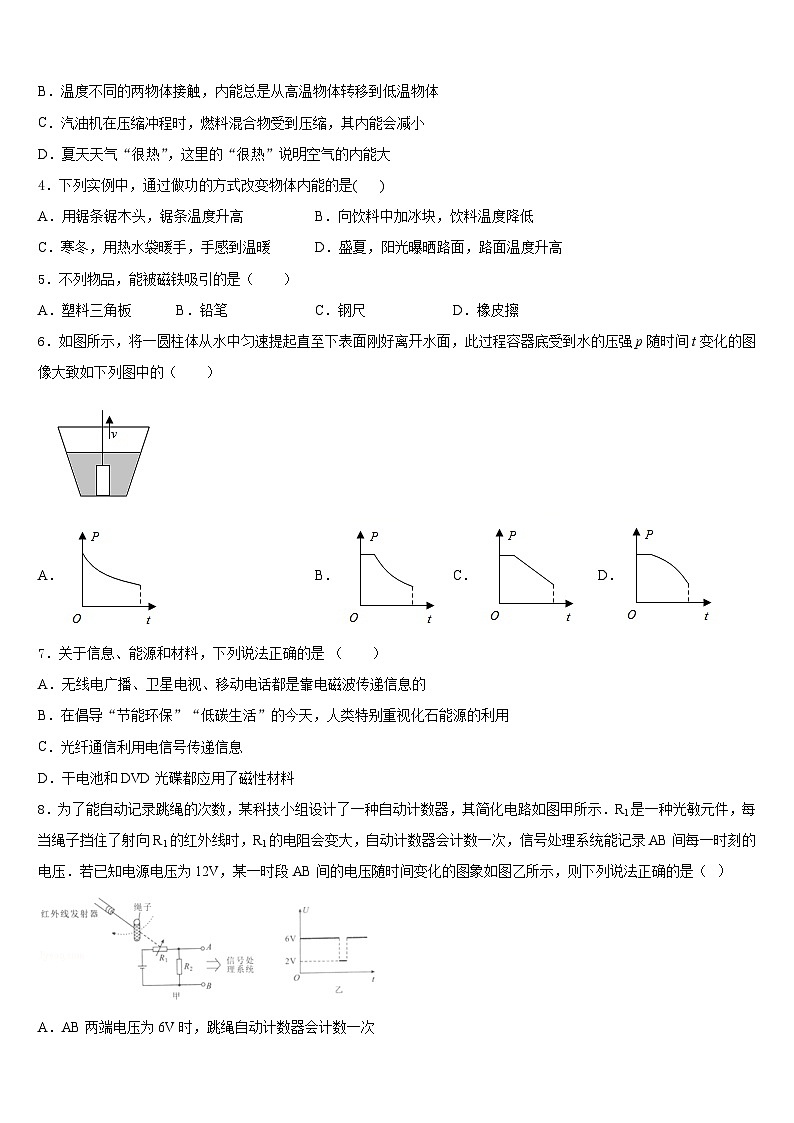

B．温度不同的两物体接触，内能总是从高温物体转移到低温物体
C．汽油机在压缩冲程时，燃料混合物受到压缩，其内能会减小
D．夏天天气“很热”，这里的“很热”说明空气的内能大
4．下列实例中，通过做功的方式改变物体内能的是( )
A．用锯条锯木头，锯条温度升高B．向饮料中加冰块，饮料温度降低
C．寒冬，用热水袋暖手，手感到温暖D．盛夏，阳光曝晒路面，路面温度升高
5．不列物品，能被磁铁吸引的是（ ）
A．塑料三角板B．铅笔C．钢尺D．橡皮擦
6．如图所示，将一圆柱体从水中匀速提起直至下表面刚好离开水面，此过程容器底受到水的压强p随时间t变化的图像大致如下列图中的（ ）
A．B．C．D．
7．关于信息、能源和材料，下列说法正确的是 （ ）
A．无线电广播、卫星电视、移动电话都是靠电磁波传递信息的
B．在倡导“节能环保”“低碳生活”的今天，人类特别重视化石能源的利用
C．光纤通信利用电信号传递信息
D．干电池和DVD光碟都应用了磁性材料
8．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍

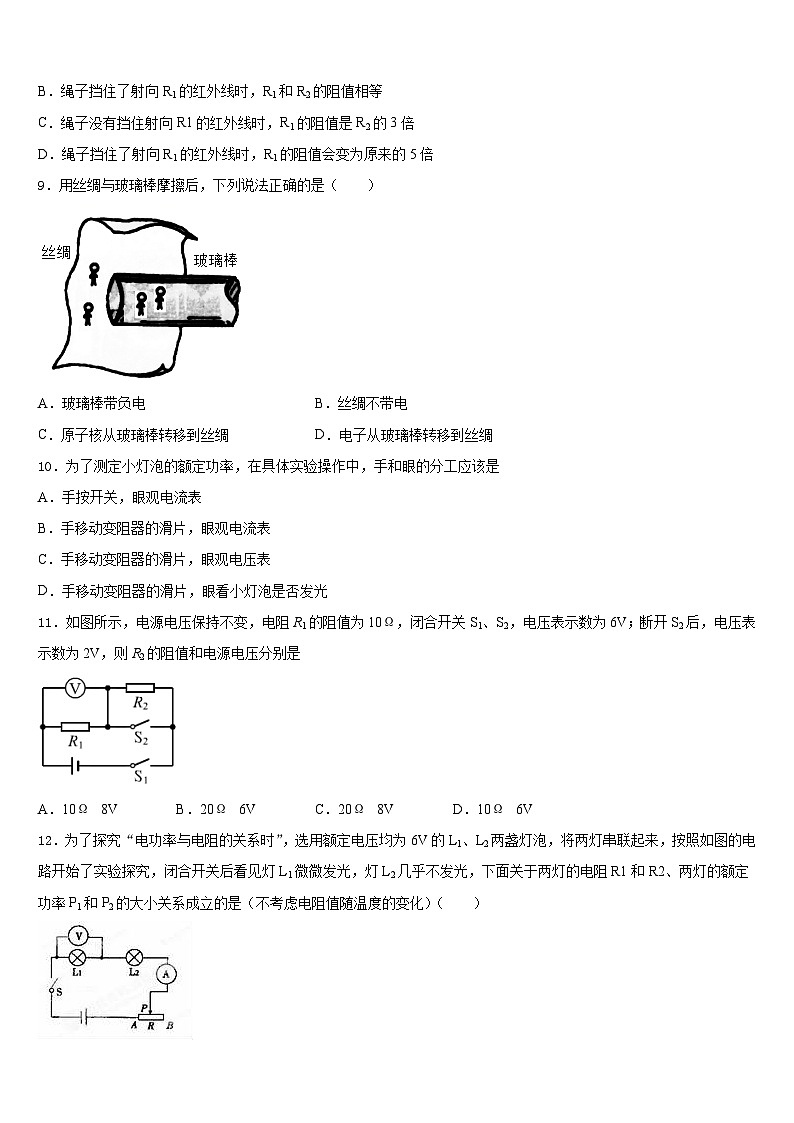

9．用丝绸与玻璃棒摩擦后，下列说法正确的是（ ）
A．玻璃棒带负电B．丝绸不带电
C．原子核从玻璃棒转移到丝绸D．电子从玻璃棒转移到丝绸
10．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
11．如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是
A．10Ω 8VB．20Ω 6VC．20Ω 8VD．10Ω 6V
12．为了探究“电功率与电阻的关系时”，选用额定电压均为6V的L1、L2两盏灯泡，将两灯串联起来，按照如图的电路开始了实验探究，闭合开关后看见灯L1微微发光，灯L2几乎不发光，下面关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系成立的是（不考虑电阻值随温度的变化）（ ）
A．R1＞R2 P1＞P2B．R1＜R2 P1＜P2
C．R1＞R2 P1＜P2D．R1＜R2 P1＞P2
二、填空题（每题5分，共4题，20分）
13．在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑.前者 是因为头发带_______（选填“同”或“异”）种电荷而相互_______；后者是因为带电体有_______的性质.
14．图甲为热敏电阻的R- t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150Ω，当线圈中电流大于或等于28mA时，继电器的衔铁被吸合，加热器停止工作，实现温控。为继电器线圈供电的电池的电压为6 V，图中的“电源”是恒温箱加热器的电源。
（1）从图甲中可得50℃时热敏电阻的阻值为__________Ω。
（2）恒温箱的加热器应接在__________（"A、B端" / "C、D端"）
（3）当恒温箱内的温度达到100℃时，这时恒温箱加热器处于__________工作状态（“加热状态”/ “停止工作状态"）
15．如图所示为汽油机的_____冲程，该冲程工作时将_____能转化为_____能．
16．如图所示，电阻箱的示数为________________Ω。
三、实验题（共12分）
17．（4分）如图是研究“电流通过导体产生的热量与哪些因素有关”的实验，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，
（1）本次探究实验中用到了控制变量法和______法；
（2）为了探究电热与______的关系，应该选择图乙实验；
（3）图甲中10Ω和15Ω两电阻串联，是为了控制通电时间和______相同，探究电热与______的关系；
（4）通电相同的时间，甲装置中右边U型管的高度差更______（填“大”或“小”）．
18．（4分）为了探究“导体中电流与导体两端电压的关系”，小芳设计了如图甲的电路图，电源电压保持不变。
（1）实验前小芳检查电表时发现电流表的指针如图乙，接下来应进行的操作_____；
（2）请你在图丙中用笔画线代替导线，将实验电路连接完整。（连线不能交叉）；
（____）
（3）根据设计的电路，闭合开关前应将滑动变阻器的滑片移至_____端（选填“A”或“B”）。这样做的目的是为了_____；
（4）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数。如果故障发生在定值电阻R上，则R可能出现了_____（选填“断路”“短路”）；
（5）排除故障后，小芳用A、B两个导体（定值电阻）进行实验，实验中多次改变导体两端电压，并将测量的数据记录在表一、表二中
表一：
表二：
①由表中数据可知导体A的阻值为_____Ω．（小数点后保留一位小数）；
②分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：当电阻一定时，通过导体的电流与导体两端的电压成_____；
③分析比较实验序号1、4；2、5和3、6的数据，小芳发现还可以初步得出导体中的电与导体电阻的关系，即_____一定时，通过导体的电流与导体的电阻成反比。
19．（4分）小明和小红利用下图所示的实验装置探究“影响导体产生热量的因素”，装有质量和初温相等的煤油，而且两瓶煤油中都浸泡着一段金属丝，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
(1)实验中煤油吸热的多少是通过______来反映；
(2)通电一定时间后，甲瓶中的温度计示数升高得慢，由此得出的实验结论是：______。
四、作图题（共16分）
20．（8分）根据电源“+、一”极，标出小针静止时的N极，以及螺线管磁感线的方向。
（_____）
21．（8分）按题目要求完成。
（1）用如图甲所示的滑轮组向下拉绳子提升重物，请画出该滑轮组的绕线方法；
（2）如图乙所示，将实物电路补充完整，使灯L1、L2并联，且开关控制整个电路；
（3）请完成图丙中家庭电路的连接，使其符合安全用电的要求。
五、计算题（共22分）
22．（10分）如图所示，电源电压为6V，小灯泡标有“4V，1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样。求：
(1)小灯泡的电阻为多大？
(2)若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少？
(3)若只闭合S，S2，调节滑动变阻器的滑片使小灯泡正常发光，此时滑动变阻器消耗的功率是多少？
23．（12分）如图，电源电压恒定，、为定值电阻，。只闭合开关时，电流表的示数为，再闭合开关时，电流表的示数为。求：
(1)电源电压。
(2)的电阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、B
4、A
5、C
6、D
7、A
8、D
9、D
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、同 排斥 吸引小物体
14、90 A、B端 停止工作状态
15、压缩 机械 内
16、1931
三、实验题（共12分）
17、转换法 电流 电流 电阻 大
18、将电流表指针调零 B 保护电路 断路 5.6 正比 电压
19、温度计示数 当电流和通电时间相同时，电阻越小，产生的热量越少
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10Ω；(2)b端；0.9W；(3)0.8W
23、 (1)6V；(2)
导体
实验序号
电压/V
电流/A
A
1
1.0
0.18
2
2.0
0.36
3
3.0
0.54
导体
实验序号
电压/V
电流/A
B
4
1.0
0.09
5
2.0
0.18
6
3.0
0.27
