吉林省长春市德惠市2023-2024学年九年级物理第一学期期末学业水平测试试题含答案
展开
这是一份吉林省长春市德惠市2023-2024学年九年级物理第一学期期末学业水平测试试题含答案，共9页。试卷主要包含了如图中有关能量转化说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A．电源B．开关C．导线D．用电器
2．以下所列家用电器中，正常工作时，电能主要转化为机械能的是( )
A．电风扇B．电水壶C．电饭煲D．电视机
3．有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）．则下列判断正确的是（ ）
A．乙带正电，丙带正电B．乙带负电，丙带负电
C．乙带负电，丙带正电D．乙带正电，丙带负电
4．学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示．闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）

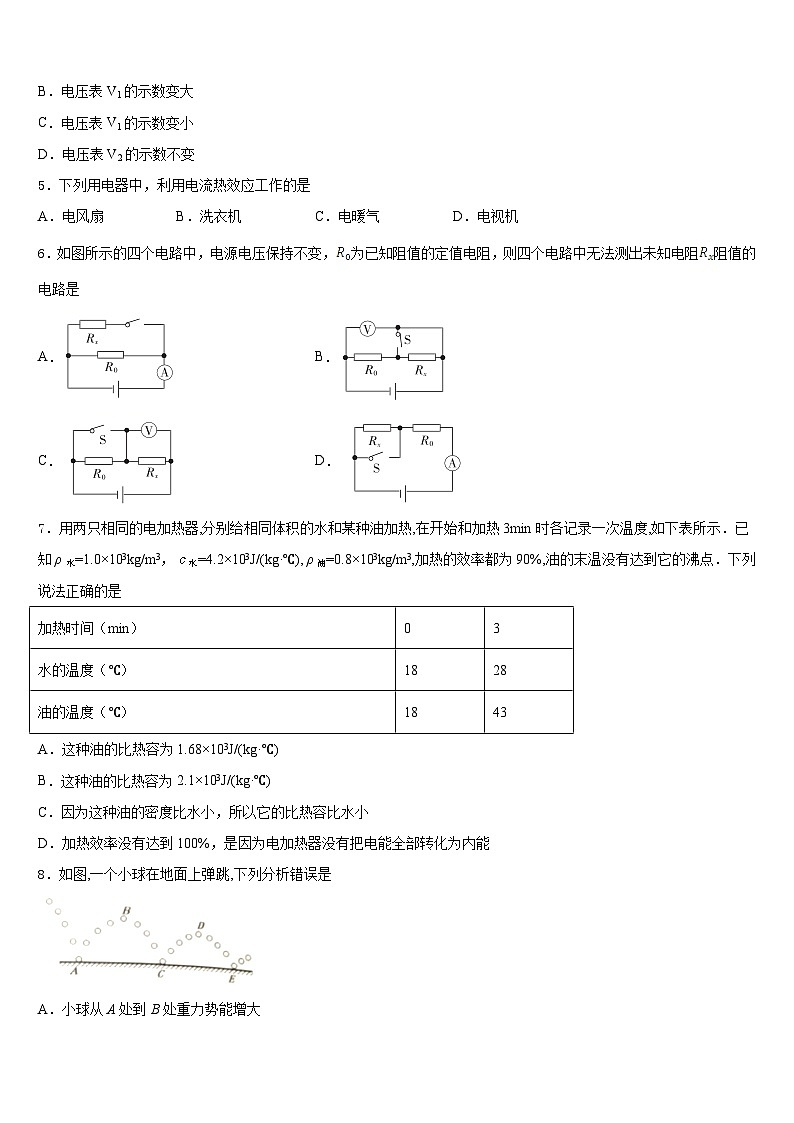

A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
5．下列用电器中，利用电流热效应工作的是
A．电风扇B．洗衣机C．电暖气D．电视机
6．如图所示的四个电路中，电源电压保持不变，为已知阻值的定值电阻，则四个电路中无法测出未知电阻阻值的电路是
A．B．
C．D．
7．用两只相同的电加热器,分别给相同体积的水和某种油加热,在开始和加热3min时各记录一次温度,如下表所示．已知ρ水=1.0×103kg/m3，ｃ水=4.2×103J/(kg·℃), ρ油=0.8×103kg/m3,加热的效率都为90%,油的末温没有达到它的沸点．下列说法正确的是
A．这种油的比热容为1.68×103J/(kg·℃)
B．这种油的比热容为2.1×103J/(kg·℃)
C．因为这种油的密度比水小，所以它的比热容比水小
D．加热效率没有达到100%，是因为电加热器没有把电能全部转化为内能
8．如图,一个小球在地面上弹跳,下列分析错误是
A．小球从A处到B处重力势能增大

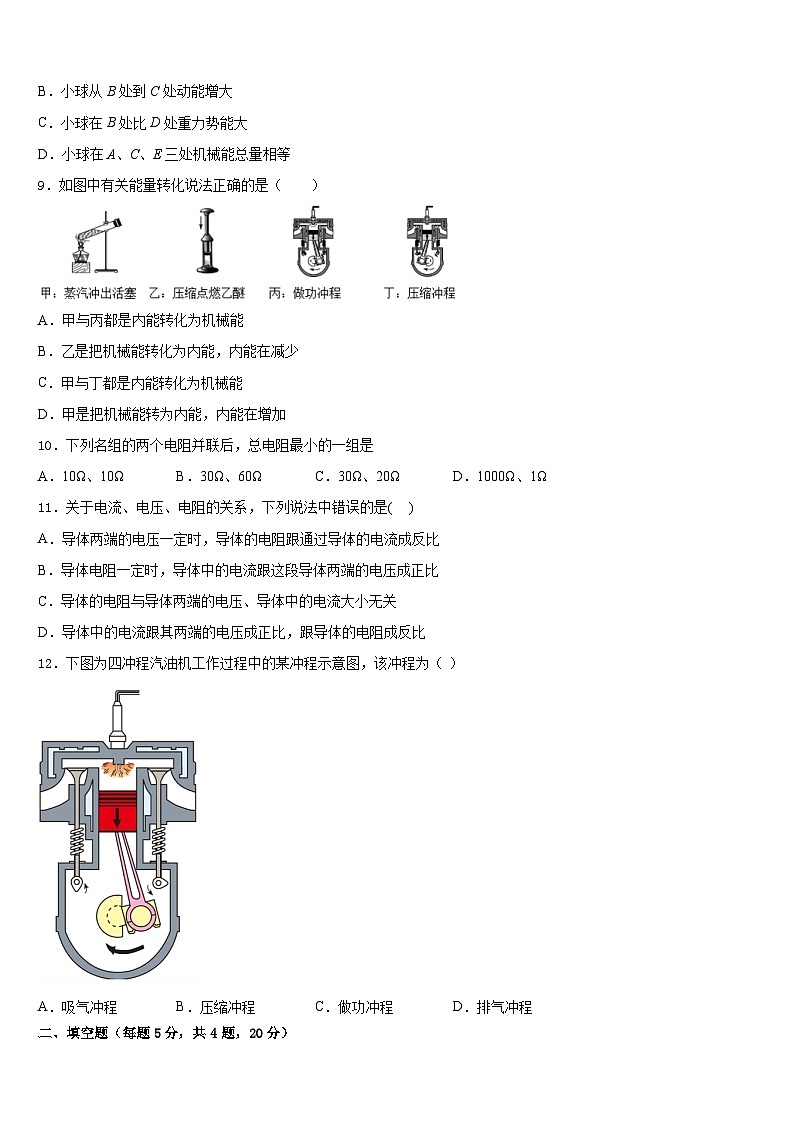

B．小球从B处到C处动能增大
C．小球在B处比D处重力势能大
D．小球在A、C、E三处机械能总量相等
9．如图中有关能量转化说法正确的是（ ）
A．甲与丙都是内能转化为机械能
B．乙是把机械能转化为内能，内能在减少
C．甲与丁都是内能转化为机械能
D．甲是把机械能转为内能，内能在增加
10．下列名组的两个电阻并联后，总电阻最小的一组是
A．10Ω、10ΩB．30Ω、60ΩC．30Ω、20ΩD．1000Ω、1Ω
11．关于电流、电压、电阻的关系，下列说法中错误的是( )
A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比
C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比
12．下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
二、填空题（每题5分，共4题，20分）
13．图是一种温度自动报警器的原理图，制作_____（填“酒精”、“煤油”或“水银”）温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有_____，将衔铁吸引过来，使电铃发出报警信号。根据图中电磁铁的极性，请你判断出控制电路中电源_____端为“+”极，_____端为“−”极。（选填“左”或“右”）
14．人体安全电压是____________V，当通过人体的电流接近30 mA时就会有生命危险．据此可以推断，人体是_______（填“导体”或“绝缘体”）．
15．读出下列仪表的读数
（1）体温计示数______℃；（2）电流表示数_____A；（3）电能表示数_______kW·h。
16．某电子式电能表表盘上标有“3000 imp/（kW·h）”的字样（imp表示电能表指示灯闪烁次数），小华想测出家中电水壶的功率，他将电水壶单独接在该电能表上，正常工作6min，电能表指示灯闪烁了300次，则该电水壶的功率是________W。
三、实验题（共12分）
17．（4分）小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
（1）在图甲中，用笔画线代替导线将电路连接完整。
（________）
（2）连接电路时，开关必须断开，滑动变阻器的滑片应移到最______（选填：“左”或“右”）端。
（3）当电压表的示数达到2V时，电流表的示数如图乙所示，其读数I1＝______A，此时，灯泡的功率P1＝______W，为使灯泡正常发光，应将滑片向______（选填：“左”或“右”）移动。
（4）小灯泡的电流与电压关系曲线如图丙所示。若小灯泡的额定电压U0与实际电压U1的关系为U0＝2U1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是______（选填：“P0＝3P1”、“P0＝4P1”或“P0＝5P1”）。
（5）测量结束后，应先______，拆除______两端导线后，再拆除其他导线并整理好器材。
18．（4分）小明家的插座由于使用次数过多，造成与插头接触不良，使接触处电阻变大。在使用这个插座时，小明发现插头处很热，而与插头相连的导线却不怎么热。他的猜想是：在这种情况下，电阻越大，电流产生的热量越多。为了验证自己的猜想，他从实验室找来两段电阻丝R1和R2（R1>R2）、相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干，进行了实验。
（1）他在两个烧瓶中装入质量和初温都相同的煤油，按图甲和乙组成两个电路，保证通电时间相同，通过观察 ______ 来比较电流产生热量的大小。
（2）他发现电流通过R2产生的热量多，这与他的猜想不一致，原因_____________。
（3）小亮了解到小明的情况后，设计了如图丙所示的实验，在两个密闭容器中密闭质量相等的空气（c空气＜c煤油），并各放置一根阻值不同的电阻丝，通过观察U形管液柱高度差比较相同时间导体产生的热量。由图丙得出：通过导体电流与通电时间相同时，导体电阻越大，产生的热量越多。小亮的实验设计除了可以完成探究目的外，比小明的实验设计还好在：_____________。
（4）小明同学将图甲中的煤油换成水，又将图乙中的R2换成____（选填“大于”、“小于”或“等于”）R1的电阻，由此用来探究不同物质的吸热能力，为了完成实验需要添加的主要测量工具是_____，通过实验描制成如图所示的图象，由图象可知煤油的比热容为______J/（kg •℃）。
19．（4分）现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________。（要求连线不得交叉）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：______________。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数。
（4）为完成整个实验，应该选取哪种规格的滑动变阻器______________。
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A。
四、作图题（共16分）
20．（8分）请在图中分别标出小磁针a、b静止时的N、S极。
21．（8分）用笔画线表示导线，完成如图电路的连接．要求:两个灯泡并联，开关S作总开关，开关S'只控制灯L1，电流表只测量灯L2中的电流．(连接电路时，导线不许交叉)．
五、计算题（共22分）
22．（10分）如图所示，某车载电加热坐垫的简化电路图，和均为发热电阻，的阻值是8Ω，电源电压是12V。加热垫有两个档位，开关S断开时为低温档功率是12W，开关S闭合时为高温档，试求：
（1）低温档工作10min，加热坐垫产生的热量是多少？
（2）的阻值是多少？
（3）高温档电功率是多少？
23．（12分）如图所示，电路中的电源电压不变。只用一根导线连接b、c时，电阻R上的电压为8V，通过灯泡L的电流为0.2A；用一根导线连接a、b；另一根导线连接c、d时，电阻R与灯泡L的电功率之比为1:4，灯泡L正常发光，（不计温度对灯丝电阻的影响）求：
(1)电阻R的阻值；
(2)灯泡L正常工作时的电阻；
(3)电源电压；
(4)只用一根导线连接c、d时电路消耗的总功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、C
5、C
6、B
7、B
8、D
9、A
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、水银 磁性 左 右
14、不高于36 导体
15、37.8 0.32 367.2
16、1000
三、实验题（共12分）
17、 右 0.36 0.72 左 P0＝3P1 断开开关 干电池或电源
18、温度计示数的变化 没有控制电流相等 由于空气比热容与质量都比煤油小，所以实验现象更明显，更能节省实验时间。（或说实验现象更明显或更能节省实验时间 或容易控制电流相等或容易控制通电时间相等，言之有理均可） 等于 天平 2.1×103
19、 电压一定时，导体中的电流与电阻成反比 A 2 A
四、作图题（共16分）
20、（2分）答案如右图所示。
21、
五、计算题（共22分）
22、 (1)；(2)；(3)。
23、 (1) 40Ω；(2) 10Ω；(3) 10V；(4) 10W
加热时间（min）
0
3
水的温度（℃）
18
28
油的温度（℃）
18
43
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A．电源B．开关C．导线D．用电器
2．以下所列家用电器中，正常工作时，电能主要转化为机械能的是( )
A．电风扇B．电水壶C．电饭煲D．电视机
3．有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）．则下列判断正确的是（ ）
A．乙带正电，丙带正电B．乙带负电，丙带负电
C．乙带负电，丙带正电D．乙带正电，丙带负电
4．学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示．闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）
A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
5．下列用电器中，利用电流热效应工作的是
A．电风扇B．洗衣机C．电暖气D．电视机
6．如图所示的四个电路中，电源电压保持不变，为已知阻值的定值电阻，则四个电路中无法测出未知电阻阻值的电路是
A．B．
C．D．
7．用两只相同的电加热器,分别给相同体积的水和某种油加热,在开始和加热3min时各记录一次温度,如下表所示．已知ρ水=1.0×103kg/m3，ｃ水=4.2×103J/(kg·℃), ρ油=0.8×103kg/m3,加热的效率都为90%,油的末温没有达到它的沸点．下列说法正确的是
A．这种油的比热容为1.68×103J/(kg·℃)
B．这种油的比热容为2.1×103J/(kg·℃)
C．因为这种油的密度比水小，所以它的比热容比水小
D．加热效率没有达到100%，是因为电加热器没有把电能全部转化为内能
8．如图,一个小球在地面上弹跳,下列分析错误是
A．小球从A处到B处重力势能增大
B．小球从B处到C处动能增大
C．小球在B处比D处重力势能大
D．小球在A、C、E三处机械能总量相等
9．如图中有关能量转化说法正确的是（ ）
A．甲与丙都是内能转化为机械能
B．乙是把机械能转化为内能，内能在减少
C．甲与丁都是内能转化为机械能
D．甲是把机械能转为内能，内能在增加
10．下列名组的两个电阻并联后，总电阻最小的一组是
A．10Ω、10ΩB．30Ω、60ΩC．30Ω、20ΩD．1000Ω、1Ω
11．关于电流、电压、电阻的关系，下列说法中错误的是( )
A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比
C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比
12．下图为四冲程汽油机工作过程中的某冲程示意图，该冲程为（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
二、填空题（每题5分，共4题，20分）
13．图是一种温度自动报警器的原理图，制作_____（填“酒精”、“煤油”或“水银”）温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有_____，将衔铁吸引过来，使电铃发出报警信号。根据图中电磁铁的极性，请你判断出控制电路中电源_____端为“+”极，_____端为“−”极。（选填“左”或“右”）
14．人体安全电压是____________V，当通过人体的电流接近30 mA时就会有生命危险．据此可以推断，人体是_______（填“导体”或“绝缘体”）．
15．读出下列仪表的读数
（1）体温计示数______℃；（2）电流表示数_____A；（3）电能表示数_______kW·h。
16．某电子式电能表表盘上标有“3000 imp/（kW·h）”的字样（imp表示电能表指示灯闪烁次数），小华想测出家中电水壶的功率，他将电水壶单独接在该电能表上，正常工作6min，电能表指示灯闪烁了300次，则该电水壶的功率是________W。
三、实验题（共12分）
17．（4分）小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
（1）在图甲中，用笔画线代替导线将电路连接完整。
（________）
（2）连接电路时，开关必须断开，滑动变阻器的滑片应移到最______（选填：“左”或“右”）端。
（3）当电压表的示数达到2V时，电流表的示数如图乙所示，其读数I1＝______A，此时，灯泡的功率P1＝______W，为使灯泡正常发光，应将滑片向______（选填：“左”或“右”）移动。
（4）小灯泡的电流与电压关系曲线如图丙所示。若小灯泡的额定电压U0与实际电压U1的关系为U0＝2U1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是______（选填：“P0＝3P1”、“P0＝4P1”或“P0＝5P1”）。
（5）测量结束后，应先______，拆除______两端导线后，再拆除其他导线并整理好器材。
18．（4分）小明家的插座由于使用次数过多，造成与插头接触不良，使接触处电阻变大。在使用这个插座时，小明发现插头处很热，而与插头相连的导线却不怎么热。他的猜想是：在这种情况下，电阻越大，电流产生的热量越多。为了验证自己的猜想，他从实验室找来两段电阻丝R1和R2（R1>R2）、相同的烧瓶和温度计各两个、足够多的煤油、新干电池和导线若干，进行了实验。
（1）他在两个烧瓶中装入质量和初温都相同的煤油，按图甲和乙组成两个电路，保证通电时间相同，通过观察 ______ 来比较电流产生热量的大小。
（2）他发现电流通过R2产生的热量多，这与他的猜想不一致，原因_____________。
（3）小亮了解到小明的情况后，设计了如图丙所示的实验，在两个密闭容器中密闭质量相等的空气（c空气＜c煤油），并各放置一根阻值不同的电阻丝，通过观察U形管液柱高度差比较相同时间导体产生的热量。由图丙得出：通过导体电流与通电时间相同时，导体电阻越大，产生的热量越多。小亮的实验设计除了可以完成探究目的外，比小明的实验设计还好在：_____________。
（4）小明同学将图甲中的煤油换成水，又将图乙中的R2换成____（选填“大于”、“小于”或“等于”）R1的电阻，由此用来探究不同物质的吸热能力，为了完成实验需要添加的主要测量工具是_____，通过实验描制成如图所示的图象，由图象可知煤油的比热容为______J/（kg •℃）。
19．（4分）现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________。（要求连线不得交叉）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：______________。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数。
（4）为完成整个实验，应该选取哪种规格的滑动变阻器______________。
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A。
四、作图题（共16分）
20．（8分）请在图中分别标出小磁针a、b静止时的N、S极。
21．（8分）用笔画线表示导线，完成如图电路的连接．要求:两个灯泡并联，开关S作总开关，开关S'只控制灯L1，电流表只测量灯L2中的电流．(连接电路时，导线不许交叉)．
五、计算题（共22分）
22．（10分）如图所示，某车载电加热坐垫的简化电路图，和均为发热电阻，的阻值是8Ω，电源电压是12V。加热垫有两个档位，开关S断开时为低温档功率是12W，开关S闭合时为高温档，试求：
（1）低温档工作10min，加热坐垫产生的热量是多少？
（2）的阻值是多少？
（3）高温档电功率是多少？
23．（12分）如图所示，电路中的电源电压不变。只用一根导线连接b、c时，电阻R上的电压为8V，通过灯泡L的电流为0.2A；用一根导线连接a、b；另一根导线连接c、d时，电阻R与灯泡L的电功率之比为1:4，灯泡L正常发光，（不计温度对灯丝电阻的影响）求：
(1)电阻R的阻值；
(2)灯泡L正常工作时的电阻；
(3)电源电压；
(4)只用一根导线连接c、d时电路消耗的总功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、C
5、C
6、B
7、B
8、D
9、A
10、D
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、水银 磁性 左 右
14、不高于36 导体
15、37.8 0.32 367.2
16、1000
三、实验题（共12分）
17、 右 0.36 0.72 左 P0＝3P1 断开开关 干电池或电源
18、温度计示数的变化 没有控制电流相等 由于空气比热容与质量都比煤油小，所以实验现象更明显，更能节省实验时间。（或说实验现象更明显或更能节省实验时间 或容易控制电流相等或容易控制通电时间相等，言之有理均可） 等于 天平 2.1×103
19、 电压一定时，导体中的电流与电阻成反比 A 2 A
四、作图题（共16分）
20、（2分）答案如右图所示。
21、
五、计算题（共22分）
22、 (1)；(2)；(3)。
23、 (1) 40Ω；(2) 10Ω；(3) 10V；(4) 10W
加热时间（min）
0
3
水的温度（℃）
18
28
油的温度（℃）
18
43
