吉林省安图县联考2023-2024学年物理九上期末综合测试模拟试题含答案
展开
这是一份吉林省安图县联考2023-2024学年物理九上期末综合测试模拟试题含答案，共12页。试卷主要包含了关于比热容，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．下列物品中，在通常情况下都是绝缘体的是
A．铅笔芯 硬币B．陶瓷碗 盐水
C．人体 塑料尺D．玻璃棒 橡胶棒
2．生活到处皆物理，留心分析皆学问，你认为对下列生活情境的分析，正确的（ ）
A．一壶开水冷却后，温度降低，内能不一定减少
B．冬天用热水袋取暖，人体感到暖和，是用做功的方法改变内能
C．压在一起的铅片和金片，几年后剖开，切面处互相渗透，属于扩散现象
D．和平号空间站坠入大气层与空气摩擦生热，是用热传递的方法改变内能
3．在台球比赛中，选手推动球杆撞击白球，白球发生运动后碰撞其他球，以下说法正确的是
A．手推动球杆前进时，手对球杆做了功
B．球在水平桌面滚动时，重力对球做了功
C．桌面对球的支持力做了功
D．白球撞击黑球后没有静止，是因为人的手还在对白球做功
4．空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示．如果家中的插座这个孔没有接地，下列现象中可能会发生的是
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使寿命会缩短
D．人接触家用电器金属外壳时有可能发生触电事故
5．通常情况下，下列都属于导体的一组物质是（ ）
A．铁、铜、大地、食盐水B．铝、石墨、陶瓷、铅
C．水银、锡箔、橡胶、镍D．铜、塑料、人体、黄金
6．如下图的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻Rx的电路是（ ）
A．
B．
C．
D．

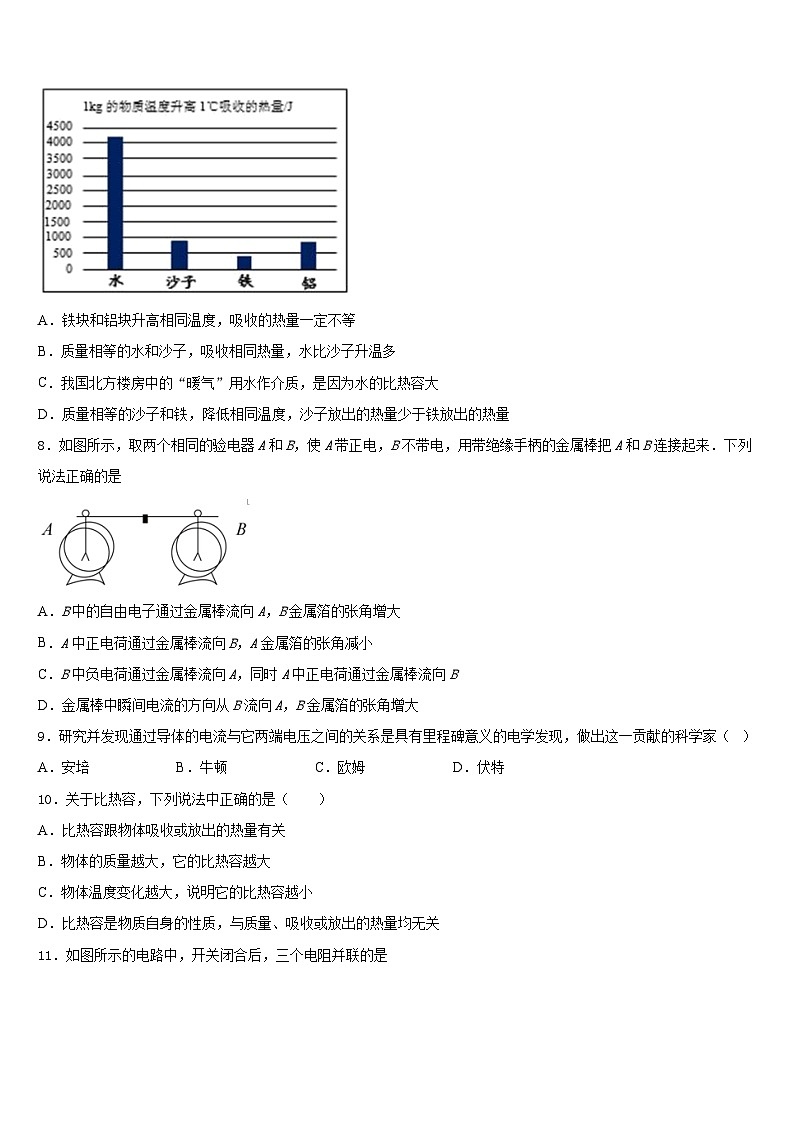

7．小东根据图提供的信息得出以下四个结论，其中正确的是（ ）
A．铁块和铝块升高相同温度，吸收的热量一定不等
B．质量相等的水和沙子，吸收相同热量，水比沙子升温多
C．我国北方楼房中的“暖气”用水作介质，是因为水的比热容大
D．质量相等的沙子和铁，降低相同温度，沙子放出的热量少于铁放出的热量
8．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带绝缘手柄的金属棒把A和B连接起来．下列说法正确的是
A．B中的自由电子通过金属棒流向A，B金属箔的张角增大
B．A中正电荷通过金属棒流向B，A金属箔的张角减小
C．B中负电荷通过金属棒流向A，同时A中正电荷通过金属棒流向B
D．金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大
9．研究并发现通过导体的电流与它两端电压之间的关系是具有里程碑意义的电学发现，做出这一贡献的科学家（ ）
A．安培B．牛顿C．欧姆D．伏特
10．关于比热容，下列说法中正确的是（ ）
A．比热容跟物体吸收或放出的热量有关
B．物体的质量越大，它的比热容越大
C．物体温度变化越大，说明它的比热容越小
D．比热容是物质自身的性质，与质量、吸收或放出的热量均无关
11．如图所示的电路中，开关闭合后，三个电阻并联的是
A．B．
C．D．
12．一节干电池的电压为（ ）
A．1.5VB．6VC．110VD．220V
13．下列关于安全用电原则中，说法不正确的是
A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前应断开电源开关
C．保险装置、插座、导线、家用电器等，发现故障时再进行更换D．不弄湿用电器，不损坏绝缘层
14．如图所示，甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则由图可知（ ）
A．R0的电阻值是10ΩB．电源电压为2.5V
C．滑动变阻器R的最大阻值是20ΩD．通过R0的电流与R0两端的电压成正比
15．如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（ ）
A．电压表、电流表示数均变大。
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
16．下列说法中正确的是
A．物体吸收热量，内能一定增加，温度一定升高
B．温度高的物体分子运动剧烈，具有的热量多
C．物体温度升高，不一定吸收热量，但内能一定增加
D．氧气越充足，燃料燃烧充分，其热值越大
17．有两个电阻R1和R2，R1=9Ω，R2=3Ω，采用下列四种连接方式，分别接到电压为12V的电源上，通电10min，电流做功最少的连接方式是（ ）
A．R1和R2并联B．R1和R2串联C．只接入R1D．只接入R2
18．对下列物理量的估测中你认为最接近实际的是（ ）
A．人体的电阻约为1Ω
B．一节干电池的电压为1.5V
C．家用空调的功率为40W
D．通过一盏家庭节能灯的电流约2A
19．将标有“PZ220﹣100”的甲灯和标有“PZ220﹣40”的乙灯串联后，接到电压是220V的电源上，则（ ）
A．两灯都不能正常发光，但甲灯比乙灯亮B．只有一盏灯能正常发光
C．两灯都不能正常发光，但乙灯比甲灯亮D．甲、乙两灯都正常发光
20．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是
A．0.1AB．0.2AC．0.3AD．0.4A
21．如图所示的事例中，通过热传递的方式改变物体内能的是
A．锯木头锯条发热B．划火柴火柴燃烧
C．烧水时水温升高D． 铁丝来回弯折处发热
22．如图所示电路，开关S闭合后，两灯都不亮。用一根导线先后连接a、b两点和a、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮L1不亮。则故障可能是（ ）
A．灯L1断路B．灯L1短路
C．灯L2断路D．开关S的接线柱处断开
23．炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的（ ）
A．密度B．内能C．热量D．比热容
24．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（ ）
A．6V、1.5WB．6V、0.75WC．3V、1.5WD．3V、0.75W
25．沿海地区的昼夜温度变化小，而内陆地区的昼夜温度变化大，形成这种现象的主要原因是（ ）
A．水传热慢，沙子传热快B．水吸收的太阳能少，沙子吸收的太阳能多
C．水的密度小，沙子的密度大D．沙子的比热容小，水的比热容大
26．现代建筑的电线都是敷设在墙体中的。如图甲所示，有三根颜色相同绞在一起的电线，它们的两端分别在一楼和四楼的墙壁接线盒处引出。可以用如图乙所示的“测量仪”把它们区分开。小华将X、Z连在一起时，小明将“测量仪”连接在A、B两端，灯泡发光；小华将X、Y连在一起时，小明将“测量仪”连在B、C两端，灯泡发光。则（ ）
A．A和Z是同一根电线，B和X是同一根电线
B．A和X是同一根电线，B和Z是同一根电线
C．B和Y是同一根电线，C和X是同一根电线
D．A和Y是同一根电线，B和Z是同一根电线
27．小明同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”。将开关闭合后，为保证电路中各元件正常工作，则以下说法中正确的是
A．滑动变阻器R2接入电路的最小阻值为5Ω
B．电压表的最小示数为2V
C．通过电阻R1的电流最大值为0.3A
D．滑动变阻器R2调节范围为0～20Ω
28．关于生活中的一些数据，下列说法正确的是（ ）
A．液晶电视工作8小时耗电约1 kW•h
B．对人体安全电压是36 V
C．教室内日光灯正常工作时的电流约20 mA
D．家用电热水器的额定功率约250 W
29．在做电学实验时，有时会遇到电路元件接触不良的现象，可以利用电压表来检测故障发生的位置。小明同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、b间电压为零，a、c间的电压不为零，这说明
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表连接柱接触不良
D．灯泡灯丝断了或灯座接触不良
30．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
二、填空题（每空1分，共10题，20分）
31．当某用电器工作时其两端所加的实际电压低于额定电压，其额定功率______（选填“变大”、“变小”、“不变”）。一个标有“PZ220V 110W”字样的灯泡正常发光时，通过他的电流是_______A，该灯泡工作24h消粍的电能是_______kW•h。若灯泡两端所加实际电压为110V，则其消耗实际电功率为______W。（不考虑灯丝电阻随温度的变化）
32．小明学过电学后买来二十几米长的电阻丝和相应配件利用自家毛毯做成了一个电热毯，若此电热毯的电阻是605Ω，并在家庭电路中使用，这个电热毯的电功率是______W，电热毯在工作时把电能转化成了______能。
33．热值是燃料的一种特性，同种燃料，热值总是______的。20kg无烟煤完全燃烧，将可以放出______J热量（无烟煤的燃烧值是3.4×107焦/千克）。
34．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，这种现象叫做（____）现象。发电机就是根据这个原理制成的，发电机工作时，是将机械能转化为（____）。
35．如图所示在图乙所示的电路中，电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”，小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V，再将滑片P向左移动直到电压表示数为3V．则小灯泡的额定功率为_____W，电源电压为_____V；小灯泡正常发光时，灯丝的电阻为_____Ω，滑动变阻器接入电路的阻值为_____Ω，滑动变阻器的电功率为_____W。
36．两个定值电阻上分别标有“15Ω，0.6A”和“20Ω，0.5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为_____________V；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为___________V。
37．在“探究影响导体电阻大小的因素”的实验中，小明将长度和横截面积均相同，但材料不同的电阻丝A和电阻丝B按照如图所示的方式连接起来．闭合开关，一段时间后，如果电流通过电阻丝A比电阻丝B产生的热量少，这表明电阻丝____（选填“A”或“B”）的电阻较大，由此可见导体电阻大小与导体的____有关．（不考虑温度对电阻的影响）
38．某城市城区的天鹅湖水上公园是市民休闲娱乐的好去处。走在湖边，常能闻到阵阵花香，这是由于分子在做_____运动；夏天可明显感觉到湖边比马路上凉爽，这是因为水的_____较大，且在蒸发时会_____（选填“吸热”或“放热”）。
39．一只标有“220V20W”字样的节能灯，其额定电压是_____V，额定功率是_____W，其正常工作10h，消耗的电能是_____kW•h．若它与一只标有“220V100W”的白炽灯正常工作时的发光亮度相当，则与白炽灯相比，家庭电路中使用节能灯在相同时间内可以节约_____%电能．
40．上海的磁悬浮列车示意图如图甲所示，轨道线圈上端是S极，要使列车悬浮起来，车身线圈上端是_____极，列车是靠电磁铁_____（填“同名”或“异名”）磁极相互_____而悬浮起来．图乙是一种磁悬浮列车的设计原理图，A是磁性稳定的电磁铁，安装在铁轨上，B是安装在车身上（紧靠铁轨上方）的电阻非常小的螺线管．B中电流方向如图乙所示，螺线管B与电磁铁A之间相互_____（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方．
三、实验题（每空1分，共2题，15分）
41． (2018·怀化)探究“电流通过导体时产生的热量与什么因素有关”的实验如图甲和乙所示，两透明容器中密封着等质量的空气，两容器中的电阻丝串联起来连接到电源两端，通电一定时间后，比较两个U形管中液面高度差的变化．
(1)在图甲中，通过两电热丝的电流____；该实验是探究电流通过导体产生的热量与导体的____的关系．
(2)图乙是探究电流通过导体产生的热量与____的关系．
(3)在该实验中，我们是通过观察U形管中液面的____来比较各容器中电热丝产生热量的多少的．
(4)英国物理学家焦耳通过大量实验，首先精确地确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导体的____成正比，跟____成正比，这个规律叫做焦耳定律，其表达式为____．
42．在探究“电流通过导体产生热量的影响因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较__________________（选填“温度计示数变化”或“加热时间”）比较相同时间内不同电流产生的热量多少；
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）；
由此得出结论：__________________；
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中________（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻__________联.（本题中，三个烧瓶中装入等质量的煤油）；
四、计算题（每题10分，共2题，20分）
43．在相距20 km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01 Ω．现输电线在某处发生短路，为了确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量．当电压表的示数为1.5 V时，电流表的示数为30 mA，则可确定短路位置离甲地_______km．
44．如图所示，闭合开关，当滑片P移动到最左端a处时，电压表示数为6V，电流表示数为0.6A：当滑片P移动到最右端b处时，电压表示数为2V。电源电压保持恒定，求：
(1)电源的电压；
(2)的阻值；
(3)滑动变阻器的最大阻值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、C
3、A
4、D
5、A
6、D
7、C
8、A
9、C
10、D
11、C
12、A
13、C
14、D
15、C
16、C
17、B
18、B
19、C
20、D
21、C
22、D
23、D
24、B
25、D
26、A
27、B
28、A
29、C
30、A
二、填空题（每空1分，共10题，20分）
31、不变 0. 5 2. 64 27. 5
32、80 内
33、一定 6.8×108
34、电磁感应 电能
35、1.5 4.5 6 3 0.75
36、17.5 9
37、B 材料
38、无规则运动比热容吸热
39、220 20 0.2 80
40、S 异名 吸引 排斥
三、实验题（每空1分，共2题，15分）
41、相等 电阻 电流大小 高度差 电阻 通电时间 Q＝I2Rt
42、温度计示数变化 同一导体，在通电时间相等时，电流越大产生的热量越多 B 串
四、计算题（每题10分，共2题，20分）
43、2.5
44、 (1)6V；(2)；(3)
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6
