2023-2024学年安徽省联考物理九上期末综合测试模拟试题
展开
这是一份2023-2024学年安徽省联考物理九上期末综合测试模拟试题，共24页。试卷主要包含了答题时请按要求用笔，关于下面四幅图的说法正确的是，下列电路图与实物图一致的是等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图所示电路，电源电压恒为3V，小灯炮L标有“2.5V”字样，忽略温度对灯丝电阻的影响. 闭合开关S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯泡L始终发光，则下列说法错误的是（ ）
A．电流表A的示数变大
B．小灯泡L变亮
C．电压表V1与电压表V2的示数和保持不变
D．电压表V2的示数与电流表A的示数比值变大
2．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．该导体的电阻值是0.2Ω
3．阻值为4 Ω的小灯泡和一个阻值为2 Ω的定值电阻串联在6 V的电源上，通电1 min后，电流通过小灯泡所做的功为( )
A．240 JB．360 JC．480 JD．720 J

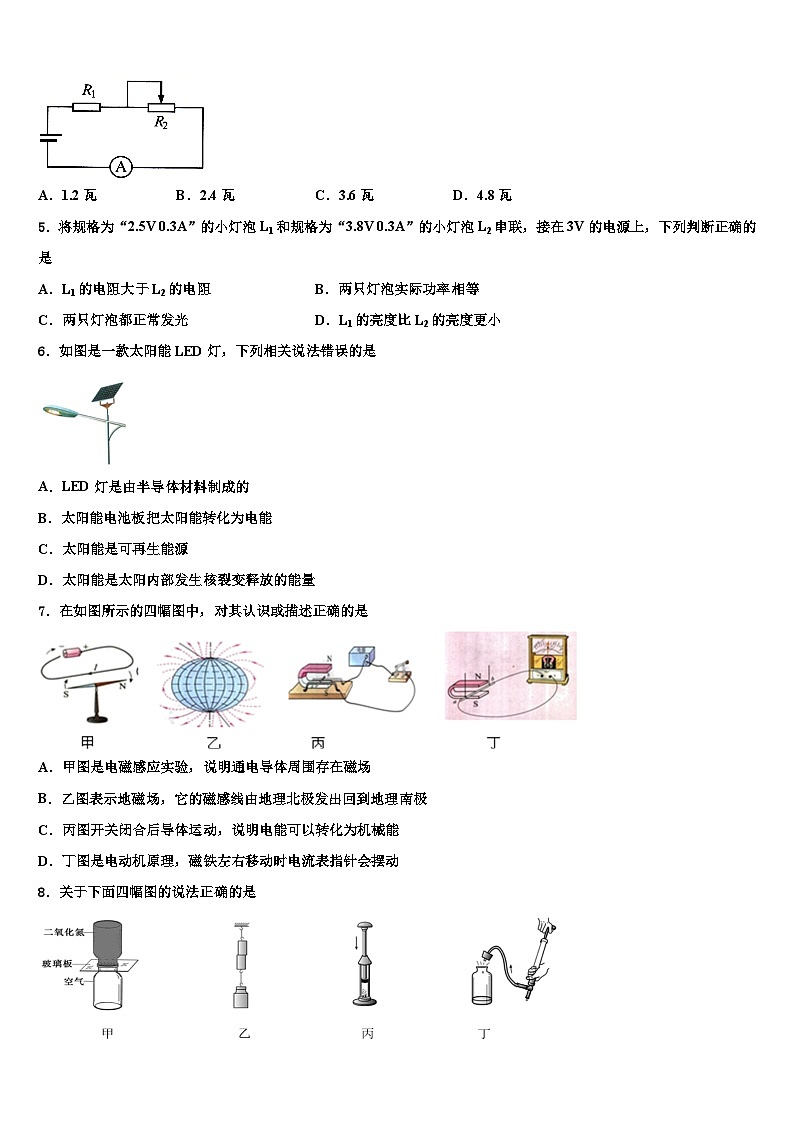

4．在如图所示的电路中，电源电压保持不变，电阻R1＝0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为（ ）
A．1.2瓦B．2.4瓦C．3.6瓦D．4.8瓦
5．将规格为“2.5V 0.3A”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是
A．L1的电阻大于L2的电阻B．两只灯泡实际功率相等
C．两只灯泡都正常发光D．L1的亮度比L2的亮度更小
6．如图是一款太阳能LED灯，下列相关说法错误的是
A．LED灯是由半导体材料制成的
B．太阳能电池板把太阳能转化为电能
C．太阳能是可再生能源
D．太阳能是太阳内部发生核裂变释放的能量
7．在如图所示的四幅图中，对其认识或描述正确的是
A．甲图是电磁感应实验，说明通电导体周围存在磁场
B．乙图表示地磁场，它的磁感线由地理北极发出回到地理南极
C．丙图开关闭合后导体运动，说明电能可以转化为机械能
D．丁图是电动机原理，磁铁左右移动时电流表指针会摆动
8．关于下面四幅图的说法正确的是
A．甲图：抽出玻璃板，下瓶中出现红棕色NO2气体，表明气体间可以发生扩散现象
B．乙图：悬挂重物不能把两铅块分开，说明分子间存在引力，没有斥力
C．丙图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
D．丁图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气
9．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路
10．下列电路图与实物图一致的是
A．B．
C． D．
11．灯规格为“6V3W“，灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是
A．与灯丝电阻之比为2：1
B．两灯串联，当电路中电流为时，灯两端电压为3V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为
D．两灯并联在3V电压下，灯与灯消耗的实际功率之比为1：4
12．如图所示电路，两盏相同的电灯在闭合开关后都能发光，过了一会儿，两盏电灯突然同时都不亮了，电流表的示数变为零，电压表指针有明显偏转．如果电路只有一处故障，则故障可能是
A．电灯L1断路B．电灯L2断路
C．电灯L1短路D．电灯L2短路
13．甲、乙两条电阻丝的阻值之比是5∶4，把它们分别接在两个电路中，通过它们的电流之比是2∶1．那么，在相同时间内，甲、乙两条电阻丝放出的热量之比是（ ）
A．2∶1B．4∶1C．5∶4D．5∶1
14．通电螺线管的上方放一个小磁针，小磁针静止时的方向如图所示，下列说法中哪一种是正确的
A．通电螺线管c端为N极，电源a端为正极
B．通电螺线管c端为N极，电源a端为负极
C．通电螺线管d端为N极，电源b端为正极
D．通电螺线管d端为N极，电源b端为负极
15．用丝线悬挂着A、B、C、D、E、F六个小球，它们之间相互作用的情况如图所示，则肯定带电的小球是
A．A、C小球B．A、B小球
C．A、D小球D．E、F小球
16．如图，电源电压不变，闭合开关，电路正常工作一段时间后，一个电表示数变大，另一个电表示数不变，则故障可能是（ ）
A．电阻短路B．灯断路C．电阻断路D．电源短路
17．用图甲所示的装置测出凸透镜的焦距，并探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的有
①凸透镜的焦距是30cm
②乙图所示实验中若发现光屏上的像位置偏低，则把蜡烛的位置适当提高即可使像成在光屏中央。
③如果用不透明纸板把乙图中的透镜遮住上半部分，则在光屏上仍能看到蜡烛火焰完整的像
④图乙中烛焰成的是倒立放大的像
⑤照相机成像特点与图乙中所成像的特点相同
⑥若蜡烛移至60cm刻线处，在光屏上不能成像，但在光屏位置透过透镜能看到放大的像。
A．①④⑥B．②④⑤C．①②⑤D．③④⑥
18．下列措施不利于“坚决打好蓝天保卫战”的是（ ）
A．禁止露天焚烧秸秆B．发展燃煤火力发电
C．推广新能源公交车D．限制燃放烟花爆竹
19．下列图示所涉及的物理知识不正确的是（ ）
A．甲图说明同种电荷相互排斥
B．乙图 中金属棒中电流方向是由B向A
C．丙图接法符合安全用电与保护原则
D．按丁图的方法使用试电笔可以辨别火线与零线
20．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
21．智能手机可通过人脸、指纹或密码三种方式中的任意一种来识别解锁，每种方式相当于一个开关，用灯L发光模拟手机解锁成功，图中的模拟电路符合要求的是（ ）
A．B．
C．D．
22．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
23． “珍爱生命、注意安全”是人们在日常生活中必须具有的意识，关于安全用电，下列做法正确的是（ ）
A．为了清洁卫生，应经常用湿布擦拭正在工作的台灯
B．发现有人触电时，应先切断电源，再把人拉开
C．一个多孔插线板可以同时使用多个大功率用电器
D．为了不影响工作，更换灯泡或维修电路时可以不断开电源
24．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是
A．只闭合S1
B．只闭合S2
C．同时闭合S1S2S3
D．只闭合S1S3
25．如图是某家庭电路的一部分，下列说法正确的是
A．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
B．断开开关S时，用测电笔接触A点氖管发光，接触B点时氖管不会发光
C．电冰箱接入三孔插座后其外壳与零线相连
D．保险丝烧断后可用铜丝代替
26．关于温度、热量和内能，下列说法正确的是（ ）
A．0℃的冰水混合物内能为零
B．物体放出热量，温度可能不变
C．物体的温度越高，所含热量越多
D．热量由内能多的物体传递给内能少的
27．电路中获得持续电流的条件是（ ）
A．电路中存在大量的自由电子B．电路中电压必须足够大
C．电路中有电源，且电路闭合D．电路中有电源，且有用电器
28．关于分子动理论与内能，下列说法正确的是（ ）
A．液体不易被压缩是因为分子间存在引力
B．炒菜是通过做功的方式改变菜的内能
C．一桶水的比热容比一杯水的比热容大
D．扩散现象说明分子在不停地运动，分子间有间隙
29．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h．已知电流增大时，电流表指针向右偏转，则
A．油面下降时，电流表指针向右偏转 B．油量表的零刻度线一定与电流表零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的 D．油箱内的油越少，流过电流表的电流越大
30．关于电压、电流和电阻，下列说法正确的是
A．导体的电阻是由通过它的电流决定的
B．电荷的移动就能形成电流
C．电压的作用是电路中产生自由电荷
D．电路中有电流时它两端一定有电压
二、填空题（每空1分，共10题，20分）
31．如图所示，电源电压保持不变，电阻R2为10Ω。闭合开关S，电流表的示数为0.2A，电压表的示数为1V，则R1的阻值为______Ω，电源电压为_______V.
32．如图的电磁铁，旁边放一小磁针，当开关接a点，小磁针静止时的指向如图所示，则其N极在________（选填“C”或“D”）端。当开关改接b点时，下列特点会变化的有________（选填序号：①线圈里的电流方向；②通电螺线管的磁极位置；③小磁针静止时N极的指向）．
33．2017年5月18日，我国宣布在南海进行的可燃冰试采获得成功。可燃冰是一种固态晶体，它的热值约为1.4×1010J/m3。 2m3的可燃冰完全燃烧后可放出_____J的热量，若这些热量60%被水吸收，可以将_____kg的水从0℃加热到100℃．（c水=4.2×103J/（kg•℃））
34．水的比热容为4.2×103J/（kg•℃），水结冰后它的比热容将_____（填“改变”或“不变”）：初温为20℃、质量为1kg 的水吸收2.1×103J 热量后温度将升高到_____℃。
35．如图，L1、L2是两只规格不同的灯泡，当闭合开关S时。
（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是______；若无故障，其原因是______。
（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是________。
36．某同学观察到他家里的电能表如图所示。他家同时工作的用电器的总功率不能超过_____W；该同学观察到当他家里只有一台电热水器工作时，这个电能表上的转盘在4min内转过了300转，则这台热水器的实际功率是_____kW。
37．在微观尺度下，科学家拍下了超亮的x射线将液体瞬间打得“灰飞烟灭” 的情景。如图所示，此过程液体吸收x射线的能量，其内能________（选填“增大”“减小”或“不变”），发生的物态变化是_________。
38．质量和初温相同的甲、乙两种液体，经同一加热器加热相同的时间后甲比乙的温度高，则甲比乙的比热容_____。如果质量为1kg，初温为20℃的乙液体，吸收4.2×104J的热量后，温度升高到30℃，则乙液体的比热容为_____J/（kg•℃）
39．如（a）是暖箱温度显示器的原理图，其原理是利用电压表的示数表示暖箱内的温度，已知电源电压恒定为4V, R1是热敏电阻，如图（b）是R1阻值与温度的关系图象，定值电阻R2的阻值为150Ω。当暖箱内温度为60℃时，电压表的示数是____ V; 电压表的量程为0~3V，则暖箱内的最高温度是____℃. 若将R2换成阻值更大的电阻，则暖箱内能达到的最高温度将_________（选填“升高”“降低”或“不变”）。
40．如图所示，电源电压为9V且保持不变，闭合S时，电压表的示数为5.4V，电流表的水示数为0.6A，则R1=________Ω，R1、R2消耗的电功率之比为________．
三、实验题（每空1分，共2题，15分）
41．如图所示为“探究电流与电阻关系”的实验电路图，为了达到探究目的，实验过程中必须保持___________不变；当开关S闭合后，电压表示数是3V，电流表的示数是0.6A，现将5Ω的电阻换成10Ω的电阻接入电路来进行探究，则下一步的操作是___________。
42．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙 并设计了如图所示的电路。
（1）实验中，根据吸引大头针数目反应电磁铁的磁性的强弱，这种方法 叫_____法；
（2）根据图示的情境可知：电磁铁磁性强弱与_____有关；
（3）该装置还可以探究电磁铁的磁性强弱与_____的关系。
（4）电磁铁吸引的大头针下端分散的原因是_____。
四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压恒定不变，灯泡L上标有“6V 9W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0~3A，电压表的量程为0~15V。灯泡电阻不随温度变化。求：
（1）灯泡L正常发光时的电流和电阻；
（2）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为2.25W，求电源电压是多大?
（3）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围。
44．如图甲所示电路，R1为定值电阻，R2为滑动变阻器，当闭合开关，滑动变阻器的滑片从端滑到端的过程中，R2消耗的电功率与其两端电压关系的图像如图乙所示。求：
(1)R2的最大阻值；
(2)R1的阻值和电源电压；
(3)该电路消耗的最大电功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A．滑片P由a端向b端移动，变阻器连入阻值变小，总电阻变小，总电压不变，根据I=可知电路中电流变大，即电流表示数变大，故A正确；不符合题意；
B．根据P=I2R，灯泡电阻不变，电流变大，所以灯泡的实际功率变大，灯泡变亮，故B正确；不符合题意；
C．V1测L两端电压，V2测滑动变阻器两端电压，根据串联电路的电压特点，U=UL+U变阻器，电源电压恒定，所以两表示数之和不变，故C正确；不符合题意；
D．V2的示数与A的示数的比： =R变阻器 ，P由a端向b端移动，变阻器连入阻值变小，所以两表比值变小，故D错误。符合题意。
2、C
【详解】AC．由于电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，所以，由图象知道，当导体两端的电压为0时，电流为0，但是电阻不为零，故A错误，C正确；
BD．由知道，该导体的电阻
即电阻不随电压的改变而改变，故BD错误。
故选C。
3、A
【详解】根据题意两者串联，串联电路中总电阻等于各分电阻之和，
则电路中的电流为：，
通电1 min后，电流通过小灯泡所做的功为：
．
故选A．
4、C
【解析】当电流为I1＝2A时，电源电压为：
U＝2A×0.6Ω+；
当电流为I2＝3A时，设滑动变阻器的功率为Px，电源电压为：
U＝3A×0.6Ω+．
已知电源电压相等，即：
2A×0.6Ω+＝3A×0.6Ω+，
解得Px＝3.6W．
5、D
【详解】根据 得的电阻为
L2的电阻为
串联到电路中电流为
的电功率为
L2的电功率为
的电功率小于L2的电功率，所以的亮度小于L2的亮度；
的正常电功率为
L2的正常电功率为
说明两灯泡都不能正常发光。
故选D。
6、D
【详解】A．LED灯的主要材料为发光二极管，为半导体材料，故A正确，不符合题意；
B．太阳能电池板的作用为吸收太阳能，转化为电能供灯工作，故B正确，不符合题意；
C．对于人类而言，太阳能属于可再生能源，故C正确，不符合题意；
D．太阳能是太阳内部发生的核聚变释放的能量，故D错误，符合题意。
7、C
【解析】A、甲图是奥斯特实验，说明了电流周围存在磁场，即电流的磁效应，不是电磁感应实验，故A错误；
B、地磁北极在地理南极附近，地磁南极在地理北极附近，所以结合乙图可知，地磁场的磁感线由地理南极发出回到地理的北极，故B错误；
C、通电导体在磁场中受力，电能转化为机械能，是电动机的原理，故C正确；
D、丁图中，磁铁左右移动时，导体做切割磁感线运动，电流表指针会摆动，是发电机的原理，故D错误。
8、C
【详解】A．二氧化氮密度大于空气，抽出玻璃板密度大的下沉，密度小的空气上升，不能说明气体间可以发生扩散现象，故A错误；
B．悬挂重物不能把两铅块分开，确实可以说明分子间存在引力，但是分子间的相互作用力总是同时存在的，故B错误；
C．活塞压缩空气，硝化棉燃烧，此过程活塞对气体做功，机械能转化为空气的内能，热机压缩冲程也是如此，故C正确；
D．丁图气体膨胀对外做功，内能减少，温度降低，瓶口出现的白雾是液化了小水滴，水蒸气是看不到的，故D错误。
9、B
【详解】由图可知，甲灯、乙灯和电流表串联，电压表测量乙灯两端的电压，电流表测量电路电流．A、若甲灯短路，乙灯泡发光，电路中有电流，电流表有示数，电压表与电源两端相连，电压表有示数，故A不符合题意；B、若乙灯短路，电压表也同时被短路，没有示数，甲灯泡发光，电路中电阻减小，电流表示数增大，故B符合题意；C、若甲灯断路，乙灯泡不发光，电流表没有示数，电压表与电源两端不相连，电压表没有示数，故C不符合题意；D、若乙灯断路，甲灯泡不发光，电流表没有示数，电压表与电源两端相连，电压表有示数，故D不符合题意．故选B．
【点睛】
先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项．
10、A
【详解】根据电流方向分析实物电路：电流分别经过开关S、灯L1和L2，回到电源负极．即电流会依次流过两灯，两灯串联．
A图，两灯串联，故A正确；
B图，开关断开时，两灯串联，开关闭合时，L1被短路，只有L2接入电路，故B错误；
C图，开关接在L2所在的支路，故C错误；
D图，两灯不是串联，开关位于干路，故D错误．
11、D
【解析】A、灯规格为“6V3W”，表示这个灯的额定电压为6V，额定功率为3W；
灯规格为“3V3W”，表示这个灯的额定电压为3V，额定功率为3W；
由可得，两灯泡的额定电流分别为：
，
，
由欧姆定律可得，两灯泡的电阻分别为：
，
，
则与灯丝电阻之比：：：1，故A错误；
B、两灯泡串联，当电路中电流为时，电路中的电流和的额定电流相等，则灯两端电压为6V，灯两端电压为，故B错误。
C、因并联电路中各支路两端的电压相等，因的额定电压小，能正常发光的灯泡为，不能正常发光的为灯泡，且电源的电压，
由欧姆定律，此时通过灯泡的电流：
，故C错误；
D、因并联电路中各支路两端的电压相等，两灯并联在3V电压下时，它们两端的电压相等，
根据，在电压相时时，功率与电阻成反比，
则两灯泡的实际功率之比：，故D正确；
故选：D。
12、B
【详解】A. 若电灯L1断路，则整个电路中都没有电流，灯都不亮，电压表、电流表均无示数，故A不合题意；
B. 若电灯L2断路，电流表无示数，电压表相当于直接接在电源两端，电压表示数变大，故B符合题意．
C. 若电灯L1短路，灯L2两端电压增大，会变亮，电流表有示数，故C不合题意；
D. 若电灯L2短路，灯L1两端电压增大，会变亮，电压表无示数，电流表有示数，故D不合题意；
故选B.
13、D
【详解】根据电热公式，根据题意，带入公式得，，选D．
14、D
【解析】解答：小磁针N极向左，则说明电磁铁的磁感线由右向左，则电磁铁d端为N极，由安培定则可知，电流由左侧流入，即a端为电源正极，b端为负极．
点睛 ：由小磁针N极指向可知磁感线的方向，由磁感线方向可知电磁铁的磁极，由安培定则可知电流方向及电源的正负极．
15、B
【详解】由图知道，E、F没有吸引和排斥现象，则一定不带电，故D不符合题意；
A、B相互排斥，说明一定带有同种电荷，故B符合题意；
C、D吸引，如果C带电，D可能不带电，也可能和C带异种电荷；如果C不带电，D一定带电；A、C吸引，A带电，C可能带电，可能不带电，故AC不符合题意．
16、C
【详解】由图可知，该电路为串联电路，电压表V1测量的是电源电压，电压表V2测量的是R两端的电压；
A、若电阻R短路，则R两端的电压变为0，即电压表V2的示数为0，示数减小，电压表V1测量的是电源电压，示数不变，故A项不符合题意；
B、若灯L断路，电压表V1测量的是电源电压，示数不变，电压表V2与电源之间是断开的，无示数，示数变小，故B项不符合题意；
C、若电阻R断路，电压表V1测量的是电源电压，示数不变，电压表V2测量的是也是电源电压，其示数变大，故C项符合题意；
D、若电源短路，整个电路短路，电压表示数都为0，两表示数都变小，故D项不符合题意。
故选C。
17、D
【解析】平行于主光轴的光线经凸透镜折射后将过焦点，从焦点到透镜中心的距离即为焦距，由图知道，此透镜的焦距是：30cm-20cm=10cm，故①错误；
凸透镜成的实像是倒立的，即像与物体的移动方向相反，所以，若发现光屏上的像位置偏低，则应把蜡烛的位置适当降低，即可使像成在光屏中央，故②错误；
物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像。所以，若遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像，且像的大小不发生变化，只是由于折射光线减少，会聚成的像变暗，故③正确；
由图乙知道，此时物距u=15cm，像距v=30cm，即2f＞u＞f，由凸透镜成像规律知道，图乙中烛焰成的是倒立放大的实像，根据这个原理制成了幻灯机或投影仪，故④正确，⑤错误；
若蜡烛移至60cm刻线处，则u＜f，所以，会成正立放大的虚像，但虚像不能在光屏上承接，只能在光屏位置透过透镜能看到放大的像，故⑥正确；综上所述，只有D符合题意，故选D。
18、B
【详解】A．就地焚烧秸秆会产生大量的烟尘，造成空气污染，禁止露天焚烧秸秆，利于“坚决打好蓝天保卫战”，故A不符合题意；
B．发展燃煤火力发电，会有废气污染，不利于“坚决打好蓝天保卫战”，故B符合题意；
C．新能源公交车不污染环境，所以推广新能源公交车，利于“坚决打好蓝天保卫战”，故C不符合题意；
D．燃放烟花爆竹能产生空气污染物，所以限制燃放烟花爆竹，可减少空气污染，利于“坚决打好蓝天保卫战”，故D不符合题意。
故选B。
19、D
【详解】A．图甲中摩擦过的玻璃棒与玻璃棒靠近后出现排斥现象，是研究同种电荷相互排斥，故A正确，但不符合题意；
B．图乙中A验电器带负电荷，B验电器不带电，因此电子将从A验电器转移到B验电器，电流方向与电子转移的方向相反，即电流方向是从B流向A，故B正确，但不符合题意；
C．如果将照明开关装设在零线上，虽然断开时电灯也不亮，但灯头的相线仍然是接通的，而人们以为灯不亮，就会错误地认为是处于断电状态。而实际上灯具上各点的对地电压仍是220伏的危险电压。如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故。所以各种照明开关开关，只有串接在火线上，才能确保安全，故C正确，但不符合题意；
D．使用测电笔时，手要接触金属体笔尾，这样测电笔所测火线时氖管才会发光，否则不发光，而图丁中手没有接触金属体，故不能辨别火线与零线，故D错误，但符合题意。
20、B
【解析】A．干路开关闭合后，发热元件R工作；再闭合支路开关后，电动机才工作，不能做到启动风扇的电动机先工作，故A不符合要求；
B．干路中开关闭合，启动风扇的电动机立刻工作，闭合支路开关发热元件才工作；干路开关没有闭合，即启动风扇的电动机不工作，发热元件就不能工作，故B符合要求；
C．闭合下方开关，发热元件和启动风扇的电动机同时工作；闭合上方开关电动机不工作，而发热元件继续工作，故C不符合要求；
D．两开关只要有一个没有闭合，发热元件和启动风扇的电动机都不工作；两开关同时闭合，发热元件和启动风扇的电动机同时工作，故D不符合要求；
故选B。
21、D
【详解】由题意可知，智能手机可通过人脸、指纹或密码三种方式中的任意一种来识别解锁，三个开关可以独立工作、互不影响即为并联，再与灯泡串联，连接到电源上，故选D。
22、B
【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；
B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；
C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C错误；
D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。
23、B
【解析】A．生活中的水是导体，用湿布擦拭正在工作的台灯易引发触电事故，故A错误；
B．发现有人触电时，应先切断电源，再把人拉开，符合安全用电的要求，故B正确；
C．一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故C错误；
D．更换灯泡或维修电路时，如果不断开电源，容易引发触电事故，故D错误。
24、D
【详解】A．只闭合S1时，电路不通，为断路，灯泡均不发光，故A不符合题意；
B．只闭合S2时，电路为L1与L2串联电路，故B不符合题意；
C．同时闭合S1、S2、S3时，电源短路，灯泡均不发光，故C不符合题意；
D．只闭合S1和S3时，电流由正极流出，分两条支路，分别流经L1与L2，则两灯泡并联，故D符合题意。
25、B
【详解】A．若电灯短路，则会造成电路电流过大，保险丝会烧断，故A错误；
B．测电笔与火线接触时，氖管发光，当开关S断开时，A点在火线上，B点不与火线相连，则测电笔接触A点氖管发光，接触B点时氖管不会发光，故B正确；
C．电冰箱接入三孔插座后，其外壳与地线相连，故C错误；
D．保险丝具有低熔点的特点，当电路电流过大时，会自动熔断，铜丝熔点太高，不可用铜丝代替，故D错误。
26、B
【详解】A．任何物体都有内能，0℃的冰水混合物内能不为零，故A项错误；
B．物质放热，温度可能不变，如晶体凝固时，放出热量温度不变，故B项正确；
C．热量是一个过程量，不能用含有来表示，故C项错误；
D．发生热传递是因为物体间存在温度差，所以内能少的物体的温度可能比内能多的物体的温度高，所以内能少的物体可以把热量传递给内能多的物体，故D项错误。
故选B。
27、C
【解析】电路中存在大量自由电子不能形成电流，必须让自由电子发生定向移动才能形成电流,故A错误；电路中有足够大的电压，还必须是闭合回路，才能得到持续电流，故B错误；电路中有电源，还必须是闭合回路，才能得到持续电流，故C正确；电路中有电源，有灯泡，只要不是闭合电路，就不能得到持续电流，故D错误，故选C．
28、D
【解析】A．液体很难被压缩，是因为其分子间有较强的分子斥力，并不是引力，故A错误；
B．炒菜时，菜会从温度高的锅上吸收热量，这是通过热传递的方式来改变菜的内能的，故B错误；
C．比热容为物质的一种属性，和物体的质量无关，故C错误；
D．物体的扩散是因为分子在做无规则运动能进入对方分子的空隙中，故也能说明分子间是有间隙的，故D正确。
故选D。
29、C
【解析】由图知道，当油面降低时，浮标下降，浮标推动指针上移，即滑动变阻器R连入电路的电阻变大，此时电流变小，电流表指针向左偏转，故A错误；当油箱内一点油也没有时，油量表的示数为0时，由图知道，此时整个电路中还有电流，即电流的示数不为0，所以，油量表的零刻度线一定不与电流表零刻度线相重合，故B错误；当油面越高时，电路电流变大，所以，油量表的示数越大；又因为电流增大时电流表指针向右偏转，即越往右示数越大，故C正确；油箱内的油越少时，浮标推动指针上移，滑动变阻器R连入电路的电阻变大，电路中的电流变小，故D错误，故选C。
30、D
【详解】A．导体的电阻是导体本身的一种性质，反映了导体对电流的阻碍作用的大小．电阻与导体中的电流、导体两端的电压大小无关，故A错误．
B．电荷的定向移动形成电流，故B错误．
C．电压的作用就是使电路中的自由电荷发生定向移动形成电流．而不是产生自由电荷，故C错误．
D．电压是电路中形成电流的原因，电路中有电流时，它两端一定有电压，故D正确．
故答案为D．
二、填空题（每空1分，共10题，20分）
31、5 3
【解析】由电路图知道，R1 与R2 串联，电流表A电路的电流，电压表测量电阻R1的电压。根据题意，由知道，电阻R1的阻值是：；电阻R2 两端的电压是：，所以电源电压是 ：。
32、D ①②③
【详解】[1]当开关S接a点时，左边的电源接入电路，根据安培定则可判断电磁铁的右端是S极，左端是N极；磁体周围的磁感线都是从N极出发回到S极，磁场对放入其中的小磁针产生磁力作用，小磁针静止时N极指向和该点的磁场方向相同，所以小磁针C端是S极，D端是N极；
[2]当开关S接b点时，右边的电源接入电路，根据安培定则判断电磁铁的右端是N极，左端是S极；磁体周围的磁感线都是从N极出发回到S极，磁场对放入其中的小磁针产生磁力作用，小磁针静止时N极指向和该点的磁场方向相同，所以当开关改接b点时，会变化的有①线圈里的电流方向；②通电螺线管的磁极位置；③小磁针静止时N极的指向。
33、2.8×1010 4×104
【详解】[1]2m3的可燃冰完全燃烧释放的热量：
Q放=Vq=2m3×1.4×1010J/m3=2.8×1010J；
[2]水吸收的热量：
Q吸=ηQ放=60%×2.8×1010J=1.68×1010J，
加热水的质量：
m==4×104kg。
34、改变 20.5
【解析】比热容是物质的一种特性，只与这种物质存在的状态有关，而与物体的质量无关，所以水结冰后它的比热容将改变；
由Q吸＝cm（t﹣t0）可得：
2.1×103J＝4.2×103J/（kg•℃）×1kg×（t﹣20℃），
解得t＝20.5℃。
35、L2短路 L2的实际功率太小 电流表没有调零
【详解】(1)[1]从图中可以看出，两个灯泡串联，两个电流表串联在电路中，L1亮，说明电路不是断路，L2不亮，说明L2被短路；
[2]灯泡的亮暗由实际功率决定， L2不亮，如果无故障，可能是L2的实际功率太小；
(2)[3]因为电流表A1和A2都测量串联电路中的电流，所以电流表A1和A2的示数应该相等，发现电流表A1和A2的示数不相等，可能电流表没有调零。
36、8800 1.5
【详解】[1]由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为40A，
他家同时使用用电器的最大总功率：
；
[2]由题意可知，消耗1kW•h的电能，电能表转3000转，电能表转了300转，消耗的电能是：
；
这台热水器的实际功率是：
。
37、增大 汽化
【详解】[1][2]x射线击中液体的过程中，液体吸收χ射线的能量，内能增大，物体由液态变为气态，因此发生了汽化现象。
38、小 4.2×103
【解析】由题可知，同一加热器加热时间相同时，两种液体吸收的热量相同，甲的温度大于乙的温度，
根据Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，比热容小的温度变化大，所以，甲的比热容比乙的比热容小；
乙液体的比热容：c===4.2×103J/（kg•℃）。
39、2 100 降低
【详解】[1]由图象可知，当暖箱内温度为60℃时R1=150Ω，因串联电路中总电阻等于各分电阻之和,所以，电路中的电流
I==
此时电压表的示数为
U=IR2=×150Ω=2V
[2]由图象可知，当温度升高时，热敏电阻R1的阻值减小，电路的总电阻减小，由可知，电路中的电流变大，电压表的示数变大，所以当电压表的示数为3V 时，暖箱内的温度最高，因串联电路中各处的电流相等，所以此时电路中的电流
因串联电路中总电压等于各分电压之和
I1==
所以热敏电阻电压
U1=U-U0=4V-3V=1V
所以热敏电阻阻值
R1==Ω
由图像可知此时暖箱温度为100℃；
[3]暖箱内的温度最高时，R2两端的电压为3V不变，电源电压恒定为4V，则热敏电阻两端的电压为1V也不变，将R2换用阻值更大的电阻时,电路的总电阻变大，通过电路的电流变小,即通过热敏电阻的电流也变小,由欧姆定律可知，热敏电阻的阻值变大，由图象可知，暖箱内能达到的最高温度将降低。
40、6 2∶3
【解析】由电路图知道，R1 与R2 两电阻串联，电压表测R2 两端的电压，电流表测电路中，由于串联电路中总电压等于各分电压之和，所以，R1 两端的电压是：U1 =U-U2 =9V-5.4V=3.6V，；由P=UI知道， ．
三、实验题（每空1分，共2题，15分）
41、电压表示数 向左移动滑片P使电压表示数不变
【详解】[1]影响通过导体电流的因素有：导体两端的电压，导体大小，要探究电流与电阻关系，实验过程中必须保持导体两端的电压不变，由图知，应保持电压表的示数不变。
[2]由图知，变阻器与电阻串联，由串联电路分压的规律可知，当5Ω的电阻换成10Ω的电阻接入电路时，电阻分得的电压增大，要保持电压表的示数不变，应增大变阻器接入电路的阻值，故应向左移动滑片P，使电压表示数不变。
42、转换 线圈匝数 电流大小 大头针被磁化，同名磁极相互排斥
【解析】第一空．电磁铁的磁性强弱是无法直接观察的，题中利用电磁铁吸引大头针数目的不同来反映磁性强弱的不同的，采用了转换法；
第二空．由图知道，两电磁铁的线圈串联，即通过两线圈的电流相等，而两电磁铁的线圈匝数不同，吸引大头针的数量也不同，由此说明电磁铁磁性强弱与线圈匝数有关；
第三空．当滑动变阻器滑片移动时，滑动变阻器连入电路的电阻改变，通过的电流改变，所以该装置还可以探究电磁铁的磁性强弱与电流大小的关系；
第四空．大头针被磁铁吸引以后会被磁化，同一端的磁极相同，又因为同名磁极相互排斥，所以，下端会分散。
四、计算题（每题10分，共2题，20分）
43、（1）1.5A，4Ω；（2）18V；（3）
【详解】(1)灯泡正常发光时的电流为
灯泡的电阻为
(2)当灯泡的实际功率为2.25W时，可以求出电路中的电流
所以电源电压为
(3)要保证电路中各元件安全，电路中电流要小于等于1.5A，电压表的示数要小于等于15V；
当电流刚好等于1.5A时，电路中的总电阻为
此时滑动变阻器的阻值为
所以要电流小于等于1.5A，那么滑动变阻器的阻值R；
当电压表示数刚好等于15V时，灯泡的电压为
电路中电流为
滑动变阻器的电阻为
所以要使电压表示数小于等于15V，那么滑动变阻器的阻值要；
综上所述，要保护电路安全，滑动变阻器R的取值范围为。
答：(1)灯泡L正常发光时的电流为1.5A，电阻为4；
(2)电源电压是18V；
(3)要保护电路安全，滑动变阻器R的取值范围为。
44、 (1)50；(2)10；6(3)3.6。
【详解】(1)设电源电压为。由甲图可知，R1和R2串联在电路中，电压表测量R2两端电压，
由图乙可知，当滑动变阻器滑片移到端时，R2两端电压，
其消耗的电功率，
由可得，滑动变阻器的滑片在端时，电路中的电流：
由得，R2的最大阻值：
。
(2)当滑动变阻器的滑片在端时有，
……①
由图乙可知，当电压表示数时，R2消耗的功率为，则电路中的电流
，
则有
……②
由①②解得：R1的阻值：，电源电压：。
(3)要使电路消耗的电功率最大，即滑动变阻器的滑片移到端，则最大电功率：
。
答：(1)R2的最大阻值为；
(2)R1的阻值为和电源电压为；
(3)该电路消耗的最大电功率为。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图所示电路，电源电压恒为3V，小灯炮L标有“2.5V”字样，忽略温度对灯丝电阻的影响. 闭合开关S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯泡L始终发光，则下列说法错误的是（ ）
A．电流表A的示数变大
B．小灯泡L变亮
C．电压表V1与电压表V2的示数和保持不变
D．电压表V2的示数与电流表A的示数比值变大
2．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．该导体的电阻值是0.2Ω
3．阻值为4 Ω的小灯泡和一个阻值为2 Ω的定值电阻串联在6 V的电源上，通电1 min后，电流通过小灯泡所做的功为( )
A．240 JB．360 JC．480 JD．720 J
4．在如图所示的电路中，电源电压保持不变，电阻R1＝0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为（ ）
A．1.2瓦B．2.4瓦C．3.6瓦D．4.8瓦
5．将规格为“2.5V 0.3A”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是
A．L1的电阻大于L2的电阻B．两只灯泡实际功率相等
C．两只灯泡都正常发光D．L1的亮度比L2的亮度更小
6．如图是一款太阳能LED灯，下列相关说法错误的是
A．LED灯是由半导体材料制成的
B．太阳能电池板把太阳能转化为电能
C．太阳能是可再生能源
D．太阳能是太阳内部发生核裂变释放的能量
7．在如图所示的四幅图中，对其认识或描述正确的是
A．甲图是电磁感应实验，说明通电导体周围存在磁场
B．乙图表示地磁场，它的磁感线由地理北极发出回到地理南极
C．丙图开关闭合后导体运动，说明电能可以转化为机械能
D．丁图是电动机原理，磁铁左右移动时电流表指针会摆动
8．关于下面四幅图的说法正确的是
A．甲图：抽出玻璃板，下瓶中出现红棕色NO2气体，表明气体间可以发生扩散现象
B．乙图：悬挂重物不能把两铅块分开，说明分子间存在引力，没有斥力
C．丙图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同
D．丁图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气
9．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路
10．下列电路图与实物图一致的是
A．B．
C． D．
11．灯规格为“6V3W“，灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是
A．与灯丝电阻之比为2：1
B．两灯串联，当电路中电流为时，灯两端电压为3V
C．两灯并联，当一盏灯正常发光时，通过另一盏灯的电流为
D．两灯并联在3V电压下，灯与灯消耗的实际功率之比为1：4
12．如图所示电路，两盏相同的电灯在闭合开关后都能发光，过了一会儿，两盏电灯突然同时都不亮了，电流表的示数变为零，电压表指针有明显偏转．如果电路只有一处故障，则故障可能是
A．电灯L1断路B．电灯L2断路
C．电灯L1短路D．电灯L2短路
13．甲、乙两条电阻丝的阻值之比是5∶4，把它们分别接在两个电路中，通过它们的电流之比是2∶1．那么，在相同时间内，甲、乙两条电阻丝放出的热量之比是（ ）
A．2∶1B．4∶1C．5∶4D．5∶1
14．通电螺线管的上方放一个小磁针，小磁针静止时的方向如图所示，下列说法中哪一种是正确的
A．通电螺线管c端为N极，电源a端为正极
B．通电螺线管c端为N极，电源a端为负极
C．通电螺线管d端为N极，电源b端为正极
D．通电螺线管d端为N极，电源b端为负极
15．用丝线悬挂着A、B、C、D、E、F六个小球，它们之间相互作用的情况如图所示，则肯定带电的小球是
A．A、C小球B．A、B小球
C．A、D小球D．E、F小球
16．如图，电源电压不变，闭合开关，电路正常工作一段时间后，一个电表示数变大，另一个电表示数不变，则故障可能是（ ）
A．电阻短路B．灯断路C．电阻断路D．电源短路
17．用图甲所示的装置测出凸透镜的焦距，并探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的有
①凸透镜的焦距是30cm
②乙图所示实验中若发现光屏上的像位置偏低，则把蜡烛的位置适当提高即可使像成在光屏中央。
③如果用不透明纸板把乙图中的透镜遮住上半部分，则在光屏上仍能看到蜡烛火焰完整的像
④图乙中烛焰成的是倒立放大的像
⑤照相机成像特点与图乙中所成像的特点相同
⑥若蜡烛移至60cm刻线处，在光屏上不能成像，但在光屏位置透过透镜能看到放大的像。
A．①④⑥B．②④⑤C．①②⑤D．③④⑥
18．下列措施不利于“坚决打好蓝天保卫战”的是（ ）
A．禁止露天焚烧秸秆B．发展燃煤火力发电
C．推广新能源公交车D．限制燃放烟花爆竹
19．下列图示所涉及的物理知识不正确的是（ ）
A．甲图说明同种电荷相互排斥
B．乙图 中金属棒中电流方向是由B向A
C．丙图接法符合安全用电与保护原则
D．按丁图的方法使用试电笔可以辨别火线与零线
20．在浴室安装风暖机，受热面广、安全。在使用风暖功能时，要求先闭合一个开关，启动风扇的电动机，再闭合另一个开关，使发热元件 R 工作；如果风扇的电动机没有先启动， 发热元件 R 无法启动。下图所示的电路图中能符合要求的是（ ）
A．B．
C．D．
21．智能手机可通过人脸、指纹或密码三种方式中的任意一种来识别解锁，每种方式相当于一个开关，用灯L发光模拟手机解锁成功，图中的模拟电路符合要求的是（ ）
A．B．
C．D．
22．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（ ）
A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小
B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流
C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大
D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A
23． “珍爱生命、注意安全”是人们在日常生活中必须具有的意识，关于安全用电，下列做法正确的是（ ）
A．为了清洁卫生，应经常用湿布擦拭正在工作的台灯
B．发现有人触电时，应先切断电源，再把人拉开
C．一个多孔插线板可以同时使用多个大功率用电器
D．为了不影响工作，更换灯泡或维修电路时可以不断开电源
24．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是
A．只闭合S1
B．只闭合S2
C．同时闭合S1S2S3
D．只闭合S1S3
25．如图是某家庭电路的一部分，下列说法正确的是
A．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
B．断开开关S时，用测电笔接触A点氖管发光，接触B点时氖管不会发光
C．电冰箱接入三孔插座后其外壳与零线相连
D．保险丝烧断后可用铜丝代替
26．关于温度、热量和内能，下列说法正确的是（ ）
A．0℃的冰水混合物内能为零
B．物体放出热量，温度可能不变
C．物体的温度越高，所含热量越多
D．热量由内能多的物体传递给内能少的
27．电路中获得持续电流的条件是（ ）
A．电路中存在大量的自由电子B．电路中电压必须足够大
C．电路中有电源，且电路闭合D．电路中有电源，且有用电器
28．关于分子动理论与内能，下列说法正确的是（ ）
A．液体不易被压缩是因为分子间存在引力
B．炒菜是通过做功的方式改变菜的内能
C．一桶水的比热容比一杯水的比热容大
D．扩散现象说明分子在不停地运动，分子间有间隙
29．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h．已知电流增大时，电流表指针向右偏转，则
A．油面下降时，电流表指针向右偏转 B．油量表的零刻度线一定与电流表零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的 D．油箱内的油越少，流过电流表的电流越大
30．关于电压、电流和电阻，下列说法正确的是
A．导体的电阻是由通过它的电流决定的
B．电荷的移动就能形成电流
C．电压的作用是电路中产生自由电荷
D．电路中有电流时它两端一定有电压
二、填空题（每空1分，共10题，20分）
31．如图所示，电源电压保持不变，电阻R2为10Ω。闭合开关S，电流表的示数为0.2A，电压表的示数为1V，则R1的阻值为______Ω，电源电压为_______V.
32．如图的电磁铁，旁边放一小磁针，当开关接a点，小磁针静止时的指向如图所示，则其N极在________（选填“C”或“D”）端。当开关改接b点时，下列特点会变化的有________（选填序号：①线圈里的电流方向；②通电螺线管的磁极位置；③小磁针静止时N极的指向）．
33．2017年5月18日，我国宣布在南海进行的可燃冰试采获得成功。可燃冰是一种固态晶体，它的热值约为1.4×1010J/m3。 2m3的可燃冰完全燃烧后可放出_____J的热量，若这些热量60%被水吸收，可以将_____kg的水从0℃加热到100℃．（c水=4.2×103J/（kg•℃））
34．水的比热容为4.2×103J/（kg•℃），水结冰后它的比热容将_____（填“改变”或“不变”）：初温为20℃、质量为1kg 的水吸收2.1×103J 热量后温度将升高到_____℃。
35．如图，L1、L2是两只规格不同的灯泡，当闭合开关S时。
（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是______；若无故障，其原因是______。
（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是________。
36．某同学观察到他家里的电能表如图所示。他家同时工作的用电器的总功率不能超过_____W；该同学观察到当他家里只有一台电热水器工作时，这个电能表上的转盘在4min内转过了300转，则这台热水器的实际功率是_____kW。
37．在微观尺度下，科学家拍下了超亮的x射线将液体瞬间打得“灰飞烟灭” 的情景。如图所示，此过程液体吸收x射线的能量，其内能________（选填“增大”“减小”或“不变”），发生的物态变化是_________。
38．质量和初温相同的甲、乙两种液体，经同一加热器加热相同的时间后甲比乙的温度高，则甲比乙的比热容_____。如果质量为1kg，初温为20℃的乙液体，吸收4.2×104J的热量后，温度升高到30℃，则乙液体的比热容为_____J/（kg•℃）
39．如（a）是暖箱温度显示器的原理图，其原理是利用电压表的示数表示暖箱内的温度，已知电源电压恒定为4V, R1是热敏电阻，如图（b）是R1阻值与温度的关系图象，定值电阻R2的阻值为150Ω。当暖箱内温度为60℃时，电压表的示数是____ V; 电压表的量程为0~3V，则暖箱内的最高温度是____℃. 若将R2换成阻值更大的电阻，则暖箱内能达到的最高温度将_________（选填“升高”“降低”或“不变”）。
40．如图所示，电源电压为9V且保持不变，闭合S时，电压表的示数为5.4V，电流表的水示数为0.6A，则R1=________Ω，R1、R2消耗的电功率之比为________．
三、实验题（每空1分，共2题，15分）
41．如图所示为“探究电流与电阻关系”的实验电路图，为了达到探究目的，实验过程中必须保持___________不变；当开关S闭合后，电压表示数是3V，电流表的示数是0.6A，现将5Ω的电阻换成10Ω的电阻接入电路来进行探究，则下一步的操作是___________。
42．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙 并设计了如图所示的电路。
（1）实验中，根据吸引大头针数目反应电磁铁的磁性的强弱，这种方法 叫_____法；
（2）根据图示的情境可知：电磁铁磁性强弱与_____有关；
（3）该装置还可以探究电磁铁的磁性强弱与_____的关系。
（4）电磁铁吸引的大头针下端分散的原因是_____。
四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压恒定不变，灯泡L上标有“6V 9W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0~3A，电压表的量程为0~15V。灯泡电阻不随温度变化。求：
（1）灯泡L正常发光时的电流和电阻；
（2）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为2.25W，求电源电压是多大?
（3）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围。
44．如图甲所示电路，R1为定值电阻，R2为滑动变阻器，当闭合开关，滑动变阻器的滑片从端滑到端的过程中，R2消耗的电功率与其两端电压关系的图像如图乙所示。求：
(1)R2的最大阻值；
(2)R1的阻值和电源电压；
(3)该电路消耗的最大电功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A．滑片P由a端向b端移动，变阻器连入阻值变小，总电阻变小，总电压不变，根据I=可知电路中电流变大，即电流表示数变大，故A正确；不符合题意；
B．根据P=I2R，灯泡电阻不变，电流变大，所以灯泡的实际功率变大，灯泡变亮，故B正确；不符合题意；
C．V1测L两端电压，V2测滑动变阻器两端电压，根据串联电路的电压特点，U=UL+U变阻器，电源电压恒定，所以两表示数之和不变，故C正确；不符合题意；
D．V2的示数与A的示数的比： =R变阻器 ，P由a端向b端移动，变阻器连入阻值变小，所以两表比值变小，故D错误。符合题意。
2、C
【详解】AC．由于电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，所以，由图象知道，当导体两端的电压为0时，电流为0，但是电阻不为零，故A错误，C正确；
BD．由知道，该导体的电阻
即电阻不随电压的改变而改变，故BD错误。
故选C。
3、A
【详解】根据题意两者串联，串联电路中总电阻等于各分电阻之和，
则电路中的电流为：，
通电1 min后，电流通过小灯泡所做的功为：
．
故选A．
4、C
【解析】当电流为I1＝2A时，电源电压为：
U＝2A×0.6Ω+；
当电流为I2＝3A时，设滑动变阻器的功率为Px，电源电压为：
U＝3A×0.6Ω+．
已知电源电压相等，即：
2A×0.6Ω+＝3A×0.6Ω+，
解得Px＝3.6W．
5、D
【详解】根据 得的电阻为
L2的电阻为
串联到电路中电流为
的电功率为
L2的电功率为
的电功率小于L2的电功率，所以的亮度小于L2的亮度；
的正常电功率为
L2的正常电功率为
说明两灯泡都不能正常发光。
故选D。
6、D
【详解】A．LED灯的主要材料为发光二极管，为半导体材料，故A正确，不符合题意；
B．太阳能电池板的作用为吸收太阳能，转化为电能供灯工作，故B正确，不符合题意；
C．对于人类而言，太阳能属于可再生能源，故C正确，不符合题意；
D．太阳能是太阳内部发生的核聚变释放的能量，故D错误，符合题意。
7、C
【解析】A、甲图是奥斯特实验，说明了电流周围存在磁场，即电流的磁效应，不是电磁感应实验，故A错误；
B、地磁北极在地理南极附近，地磁南极在地理北极附近，所以结合乙图可知，地磁场的磁感线由地理南极发出回到地理的北极，故B错误；
C、通电导体在磁场中受力，电能转化为机械能，是电动机的原理，故C正确；
D、丁图中，磁铁左右移动时，导体做切割磁感线运动，电流表指针会摆动，是发电机的原理，故D错误。
8、C
【详解】A．二氧化氮密度大于空气，抽出玻璃板密度大的下沉，密度小的空气上升，不能说明气体间可以发生扩散现象，故A错误；
B．悬挂重物不能把两铅块分开，确实可以说明分子间存在引力，但是分子间的相互作用力总是同时存在的，故B错误；
C．活塞压缩空气，硝化棉燃烧，此过程活塞对气体做功，机械能转化为空气的内能，热机压缩冲程也是如此，故C正确；
D．丁图气体膨胀对外做功，内能减少，温度降低，瓶口出现的白雾是液化了小水滴，水蒸气是看不到的，故D错误。
9、B
【详解】由图可知，甲灯、乙灯和电流表串联，电压表测量乙灯两端的电压，电流表测量电路电流．A、若甲灯短路，乙灯泡发光，电路中有电流，电流表有示数，电压表与电源两端相连，电压表有示数，故A不符合题意；B、若乙灯短路，电压表也同时被短路，没有示数，甲灯泡发光，电路中电阻减小，电流表示数增大，故B符合题意；C、若甲灯断路，乙灯泡不发光，电流表没有示数，电压表与电源两端不相连，电压表没有示数，故C不符合题意；D、若乙灯断路，甲灯泡不发光，电流表没有示数，电压表与电源两端相连，电压表有示数，故D不符合题意．故选B．
【点睛】
先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项．
10、A
【详解】根据电流方向分析实物电路：电流分别经过开关S、灯L1和L2，回到电源负极．即电流会依次流过两灯，两灯串联．
A图，两灯串联，故A正确；
B图，开关断开时，两灯串联，开关闭合时，L1被短路，只有L2接入电路，故B错误；
C图，开关接在L2所在的支路，故C错误；
D图，两灯不是串联，开关位于干路，故D错误．
11、D
【解析】A、灯规格为“6V3W”，表示这个灯的额定电压为6V，额定功率为3W；
灯规格为“3V3W”，表示这个灯的额定电压为3V，额定功率为3W；
由可得，两灯泡的额定电流分别为：
，
，
由欧姆定律可得，两灯泡的电阻分别为：
，
，
则与灯丝电阻之比：：：1，故A错误；
B、两灯泡串联，当电路中电流为时，电路中的电流和的额定电流相等，则灯两端电压为6V，灯两端电压为，故B错误。
C、因并联电路中各支路两端的电压相等，因的额定电压小，能正常发光的灯泡为，不能正常发光的为灯泡，且电源的电压，
由欧姆定律，此时通过灯泡的电流：
，故C错误；
D、因并联电路中各支路两端的电压相等，两灯并联在3V电压下时，它们两端的电压相等，
根据，在电压相时时，功率与电阻成反比，
则两灯泡的实际功率之比：，故D正确；
故选：D。
12、B
【详解】A. 若电灯L1断路，则整个电路中都没有电流，灯都不亮，电压表、电流表均无示数，故A不合题意；
B. 若电灯L2断路，电流表无示数，电压表相当于直接接在电源两端，电压表示数变大，故B符合题意．
C. 若电灯L1短路，灯L2两端电压增大，会变亮，电流表有示数，故C不合题意；
D. 若电灯L2短路，灯L1两端电压增大，会变亮，电压表无示数，电流表有示数，故D不合题意；
故选B.
13、D
【详解】根据电热公式，根据题意，带入公式得，，选D．
14、D
【解析】解答：小磁针N极向左，则说明电磁铁的磁感线由右向左，则电磁铁d端为N极，由安培定则可知，电流由左侧流入，即a端为电源正极，b端为负极．
点睛 ：由小磁针N极指向可知磁感线的方向，由磁感线方向可知电磁铁的磁极，由安培定则可知电流方向及电源的正负极．
15、B
【详解】由图知道，E、F没有吸引和排斥现象，则一定不带电，故D不符合题意；
A、B相互排斥，说明一定带有同种电荷，故B符合题意；
C、D吸引，如果C带电，D可能不带电，也可能和C带异种电荷；如果C不带电，D一定带电；A、C吸引，A带电，C可能带电，可能不带电，故AC不符合题意．
16、C
【详解】由图可知，该电路为串联电路，电压表V1测量的是电源电压，电压表V2测量的是R两端的电压；
A、若电阻R短路，则R两端的电压变为0，即电压表V2的示数为0，示数减小，电压表V1测量的是电源电压，示数不变，故A项不符合题意；
B、若灯L断路，电压表V1测量的是电源电压，示数不变，电压表V2与电源之间是断开的，无示数，示数变小，故B项不符合题意；
C、若电阻R断路，电压表V1测量的是电源电压，示数不变，电压表V2测量的是也是电源电压，其示数变大，故C项符合题意；
D、若电源短路，整个电路短路，电压表示数都为0，两表示数都变小，故D项不符合题意。
故选C。
17、D
【解析】平行于主光轴的光线经凸透镜折射后将过焦点，从焦点到透镜中心的距离即为焦距，由图知道，此透镜的焦距是：30cm-20cm=10cm，故①错误；
凸透镜成的实像是倒立的，即像与物体的移动方向相反，所以，若发现光屏上的像位置偏低，则应把蜡烛的位置适当降低，即可使像成在光屏中央，故②错误；
物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像。所以，若遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像，且像的大小不发生变化，只是由于折射光线减少，会聚成的像变暗，故③正确；
由图乙知道，此时物距u=15cm，像距v=30cm，即2f＞u＞f，由凸透镜成像规律知道，图乙中烛焰成的是倒立放大的实像，根据这个原理制成了幻灯机或投影仪，故④正确，⑤错误；
若蜡烛移至60cm刻线处，则u＜f，所以，会成正立放大的虚像，但虚像不能在光屏上承接，只能在光屏位置透过透镜能看到放大的像，故⑥正确；综上所述，只有D符合题意，故选D。
18、B
【详解】A．就地焚烧秸秆会产生大量的烟尘，造成空气污染，禁止露天焚烧秸秆，利于“坚决打好蓝天保卫战”，故A不符合题意；
B．发展燃煤火力发电，会有废气污染，不利于“坚决打好蓝天保卫战”，故B符合题意；
C．新能源公交车不污染环境，所以推广新能源公交车，利于“坚决打好蓝天保卫战”，故C不符合题意；
D．燃放烟花爆竹能产生空气污染物，所以限制燃放烟花爆竹，可减少空气污染，利于“坚决打好蓝天保卫战”，故D不符合题意。
故选B。
19、D
【详解】A．图甲中摩擦过的玻璃棒与玻璃棒靠近后出现排斥现象，是研究同种电荷相互排斥，故A正确，但不符合题意；
B．图乙中A验电器带负电荷，B验电器不带电，因此电子将从A验电器转移到B验电器，电流方向与电子转移的方向相反，即电流方向是从B流向A，故B正确，但不符合题意；
C．如果将照明开关装设在零线上，虽然断开时电灯也不亮，但灯头的相线仍然是接通的，而人们以为灯不亮，就会错误地认为是处于断电状态。而实际上灯具上各点的对地电压仍是220伏的危险电压。如果灯灭时人们触及这些实际上带电的部位，就会造成触电事故。所以各种照明开关开关，只有串接在火线上，才能确保安全，故C正确，但不符合题意；
D．使用测电笔时，手要接触金属体笔尾，这样测电笔所测火线时氖管才会发光，否则不发光，而图丁中手没有接触金属体，故不能辨别火线与零线，故D错误，但符合题意。
20、B
【解析】A．干路开关闭合后，发热元件R工作；再闭合支路开关后，电动机才工作，不能做到启动风扇的电动机先工作，故A不符合要求；
B．干路中开关闭合，启动风扇的电动机立刻工作，闭合支路开关发热元件才工作；干路开关没有闭合，即启动风扇的电动机不工作，发热元件就不能工作，故B符合要求；
C．闭合下方开关，发热元件和启动风扇的电动机同时工作；闭合上方开关电动机不工作，而发热元件继续工作，故C不符合要求；
D．两开关只要有一个没有闭合，发热元件和启动风扇的电动机都不工作；两开关同时闭合，发热元件和启动风扇的电动机同时工作，故D不符合要求；
故选B。
21、D
【详解】由题意可知，智能手机可通过人脸、指纹或密码三种方式中的任意一种来识别解锁，三个开关可以独立工作、互不影响即为并联，再与灯泡串联，连接到电源上，故选D。
22、B
【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；
B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；
C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C错误；
D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。
23、B
【解析】A．生活中的水是导体，用湿布擦拭正在工作的台灯易引发触电事故，故A错误；
B．发现有人触电时，应先切断电源，再把人拉开，符合安全用电的要求，故B正确；
C．一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故C错误；
D．更换灯泡或维修电路时，如果不断开电源，容易引发触电事故，故D错误。
24、D
【详解】A．只闭合S1时，电路不通，为断路，灯泡均不发光，故A不符合题意；
B．只闭合S2时，电路为L1与L2串联电路，故B不符合题意；
C．同时闭合S1、S2、S3时，电源短路，灯泡均不发光，故C不符合题意；
D．只闭合S1和S3时，电流由正极流出，分两条支路，分别流经L1与L2，则两灯泡并联，故D符合题意。
25、B
【详解】A．若电灯短路，则会造成电路电流过大，保险丝会烧断，故A错误；
B．测电笔与火线接触时，氖管发光，当开关S断开时，A点在火线上，B点不与火线相连，则测电笔接触A点氖管发光，接触B点时氖管不会发光，故B正确；
C．电冰箱接入三孔插座后，其外壳与地线相连，故C错误；
D．保险丝具有低熔点的特点，当电路电流过大时，会自动熔断，铜丝熔点太高，不可用铜丝代替，故D错误。
26、B
【详解】A．任何物体都有内能，0℃的冰水混合物内能不为零，故A项错误；
B．物质放热，温度可能不变，如晶体凝固时，放出热量温度不变，故B项正确；
C．热量是一个过程量，不能用含有来表示，故C项错误；
D．发生热传递是因为物体间存在温度差，所以内能少的物体的温度可能比内能多的物体的温度高，所以内能少的物体可以把热量传递给内能多的物体，故D项错误。
故选B。
27、C
【解析】电路中存在大量自由电子不能形成电流，必须让自由电子发生定向移动才能形成电流,故A错误；电路中有足够大的电压，还必须是闭合回路，才能得到持续电流，故B错误；电路中有电源，还必须是闭合回路，才能得到持续电流，故C正确；电路中有电源，有灯泡，只要不是闭合电路，就不能得到持续电流，故D错误，故选C．
28、D
【解析】A．液体很难被压缩，是因为其分子间有较强的分子斥力，并不是引力，故A错误；
B．炒菜时，菜会从温度高的锅上吸收热量，这是通过热传递的方式来改变菜的内能的，故B错误；
C．比热容为物质的一种属性，和物体的质量无关，故C错误；
D．物体的扩散是因为分子在做无规则运动能进入对方分子的空隙中，故也能说明分子间是有间隙的，故D正确。
故选D。
29、C
【解析】由图知道，当油面降低时，浮标下降，浮标推动指针上移，即滑动变阻器R连入电路的电阻变大，此时电流变小，电流表指针向左偏转，故A错误；当油箱内一点油也没有时，油量表的示数为0时，由图知道，此时整个电路中还有电流，即电流的示数不为0，所以，油量表的零刻度线一定不与电流表零刻度线相重合，故B错误；当油面越高时，电路电流变大，所以，油量表的示数越大；又因为电流增大时电流表指针向右偏转，即越往右示数越大，故C正确；油箱内的油越少时，浮标推动指针上移，滑动变阻器R连入电路的电阻变大，电路中的电流变小，故D错误，故选C。
30、D
【详解】A．导体的电阻是导体本身的一种性质，反映了导体对电流的阻碍作用的大小．电阻与导体中的电流、导体两端的电压大小无关，故A错误．
B．电荷的定向移动形成电流，故B错误．
C．电压的作用就是使电路中的自由电荷发生定向移动形成电流．而不是产生自由电荷，故C错误．
D．电压是电路中形成电流的原因，电路中有电流时，它两端一定有电压，故D正确．
故答案为D．
二、填空题（每空1分，共10题，20分）
31、5 3
【解析】由电路图知道，R1 与R2 串联，电流表A电路的电流，电压表测量电阻R1的电压。根据题意，由知道，电阻R1的阻值是：；电阻R2 两端的电压是：，所以电源电压是 ：。
32、D ①②③
【详解】[1]当开关S接a点时，左边的电源接入电路，根据安培定则可判断电磁铁的右端是S极，左端是N极；磁体周围的磁感线都是从N极出发回到S极，磁场对放入其中的小磁针产生磁力作用，小磁针静止时N极指向和该点的磁场方向相同，所以小磁针C端是S极，D端是N极；
[2]当开关S接b点时，右边的电源接入电路，根据安培定则判断电磁铁的右端是N极，左端是S极；磁体周围的磁感线都是从N极出发回到S极，磁场对放入其中的小磁针产生磁力作用，小磁针静止时N极指向和该点的磁场方向相同，所以当开关改接b点时，会变化的有①线圈里的电流方向；②通电螺线管的磁极位置；③小磁针静止时N极的指向。
33、2.8×1010 4×104
【详解】[1]2m3的可燃冰完全燃烧释放的热量：
Q放=Vq=2m3×1.4×1010J/m3=2.8×1010J；
[2]水吸收的热量：
Q吸=ηQ放=60%×2.8×1010J=1.68×1010J，
加热水的质量：
m==4×104kg。
34、改变 20.5
【解析】比热容是物质的一种特性，只与这种物质存在的状态有关，而与物体的质量无关，所以水结冰后它的比热容将改变；
由Q吸＝cm（t﹣t0）可得：
2.1×103J＝4.2×103J/（kg•℃）×1kg×（t﹣20℃），
解得t＝20.5℃。
35、L2短路 L2的实际功率太小 电流表没有调零
【详解】(1)[1]从图中可以看出，两个灯泡串联，两个电流表串联在电路中，L1亮，说明电路不是断路，L2不亮，说明L2被短路；
[2]灯泡的亮暗由实际功率决定， L2不亮，如果无故障，可能是L2的实际功率太小；
(2)[3]因为电流表A1和A2都测量串联电路中的电流，所以电流表A1和A2的示数应该相等，发现电流表A1和A2的示数不相等，可能电流表没有调零。
36、8800 1.5
【详解】[1]由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为40A，
他家同时使用用电器的最大总功率：
；
[2]由题意可知，消耗1kW•h的电能，电能表转3000转，电能表转了300转，消耗的电能是：
；
这台热水器的实际功率是：
。
37、增大 汽化
【详解】[1][2]x射线击中液体的过程中，液体吸收χ射线的能量，内能增大，物体由液态变为气态，因此发生了汽化现象。
38、小 4.2×103
【解析】由题可知，同一加热器加热时间相同时，两种液体吸收的热量相同，甲的温度大于乙的温度，
根据Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，比热容小的温度变化大，所以，甲的比热容比乙的比热容小；
乙液体的比热容：c===4.2×103J/（kg•℃）。
39、2 100 降低
【详解】[1]由图象可知，当暖箱内温度为60℃时R1=150Ω，因串联电路中总电阻等于各分电阻之和,所以，电路中的电流
I==
此时电压表的示数为
U=IR2=×150Ω=2V
[2]由图象可知，当温度升高时，热敏电阻R1的阻值减小，电路的总电阻减小，由可知，电路中的电流变大，电压表的示数变大，所以当电压表的示数为3V 时，暖箱内的温度最高，因串联电路中各处的电流相等，所以此时电路中的电流
因串联电路中总电压等于各分电压之和
I1==
所以热敏电阻电压
U1=U-U0=4V-3V=1V
所以热敏电阻阻值
R1==Ω
由图像可知此时暖箱温度为100℃；
[3]暖箱内的温度最高时，R2两端的电压为3V不变，电源电压恒定为4V，则热敏电阻两端的电压为1V也不变，将R2换用阻值更大的电阻时,电路的总电阻变大，通过电路的电流变小,即通过热敏电阻的电流也变小,由欧姆定律可知，热敏电阻的阻值变大，由图象可知，暖箱内能达到的最高温度将降低。
40、6 2∶3
【解析】由电路图知道，R1 与R2 两电阻串联，电压表测R2 两端的电压，电流表测电路中，由于串联电路中总电压等于各分电压之和，所以，R1 两端的电压是：U1 =U-U2 =9V-5.4V=3.6V，；由P=UI知道， ．
三、实验题（每空1分，共2题，15分）
41、电压表示数 向左移动滑片P使电压表示数不变
【详解】[1]影响通过导体电流的因素有：导体两端的电压，导体大小，要探究电流与电阻关系，实验过程中必须保持导体两端的电压不变，由图知，应保持电压表的示数不变。
[2]由图知，变阻器与电阻串联，由串联电路分压的规律可知，当5Ω的电阻换成10Ω的电阻接入电路时，电阻分得的电压增大，要保持电压表的示数不变，应增大变阻器接入电路的阻值，故应向左移动滑片P，使电压表示数不变。
42、转换 线圈匝数 电流大小 大头针被磁化，同名磁极相互排斥
【解析】第一空．电磁铁的磁性强弱是无法直接观察的，题中利用电磁铁吸引大头针数目的不同来反映磁性强弱的不同的，采用了转换法；
第二空．由图知道，两电磁铁的线圈串联，即通过两线圈的电流相等，而两电磁铁的线圈匝数不同，吸引大头针的数量也不同，由此说明电磁铁磁性强弱与线圈匝数有关；
第三空．当滑动变阻器滑片移动时，滑动变阻器连入电路的电阻改变，通过的电流改变，所以该装置还可以探究电磁铁的磁性强弱与电流大小的关系；
第四空．大头针被磁铁吸引以后会被磁化，同一端的磁极相同，又因为同名磁极相互排斥，所以，下端会分散。
四、计算题（每题10分，共2题，20分）
43、（1）1.5A，4Ω；（2）18V；（3）
【详解】(1)灯泡正常发光时的电流为
灯泡的电阻为
(2)当灯泡的实际功率为2.25W时，可以求出电路中的电流
所以电源电压为
(3)要保证电路中各元件安全，电路中电流要小于等于1.5A，电压表的示数要小于等于15V；
当电流刚好等于1.5A时，电路中的总电阻为
此时滑动变阻器的阻值为
所以要电流小于等于1.5A，那么滑动变阻器的阻值R；
当电压表示数刚好等于15V时，灯泡的电压为
电路中电流为
滑动变阻器的电阻为
所以要使电压表示数小于等于15V，那么滑动变阻器的阻值要；
综上所述，要保护电路安全，滑动变阻器R的取值范围为。
答：(1)灯泡L正常发光时的电流为1.5A，电阻为4；
(2)电源电压是18V；
(3)要保护电路安全，滑动变阻器R的取值范围为。
44、 (1)50；(2)10；6(3)3.6。
【详解】(1)设电源电压为。由甲图可知，R1和R2串联在电路中，电压表测量R2两端电压，
由图乙可知，当滑动变阻器滑片移到端时，R2两端电压，
其消耗的电功率，
由可得，滑动变阻器的滑片在端时，电路中的电流：
由得，R2的最大阻值：
。
(2)当滑动变阻器的滑片在端时有，
……①
由图乙可知，当电压表示数时，R2消耗的功率为，则电路中的电流
，
则有
……②
由①②解得：R1的阻值：，电源电压：。
(3)要使电路消耗的电功率最大，即滑动变阻器的滑片移到端，则最大电功率：
。
答：(1)R2的最大阻值为；
(2)R1的阻值为和电源电压为；
(3)该电路消耗的最大电功率为。
相关试卷
吉林省安图县联考2023-2024学年物理九上期末综合测试模拟试题含答案： 这是一份吉林省安图县联考2023-2024学年物理九上期末综合测试模拟试题含答案，共12页。试卷主要包含了关于比热容，下列说法中正确的是等内容，欢迎下载使用。
2023-2024学年山东省联考物理九上期末综合测试模拟试题： 这是一份2023-2024学年山东省联考物理九上期末综合测试模拟试题，共22页。试卷主要包含了下列有关热和能的说法正确的是等内容，欢迎下载使用。
2023-2024学年物理九上期末综合测试模拟试题： 这是一份2023-2024学年物理九上期末综合测试模拟试题，共14页。试卷主要包含了下列做法，能够减慢蒸发的是，如图是某品牌榨汁机等内容，欢迎下载使用。
