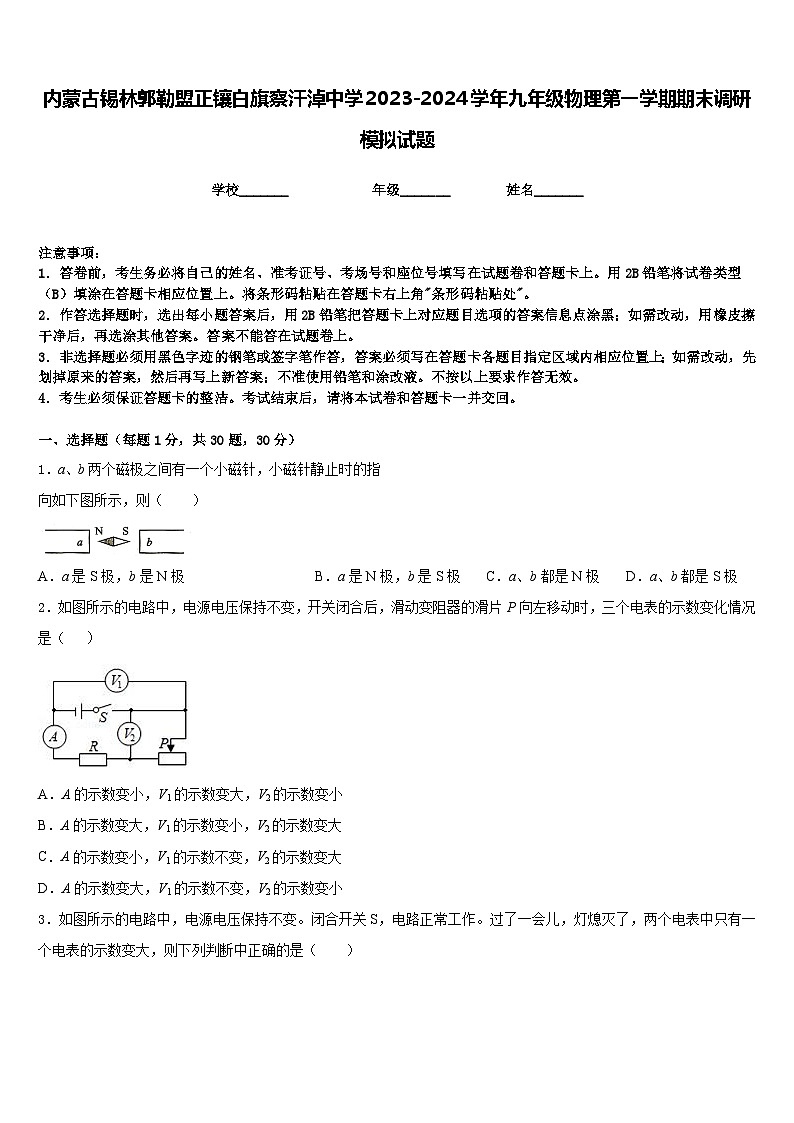

内蒙古锡林郭勒盟正镶白旗察汗淖中学2023-2024学年九年级物理第一学期期末调研模拟试题含答案

这是一份内蒙古锡林郭勒盟正镶白旗察汗淖中学2023-2024学年九年级物理第一学期期末调研模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，关于内能，下列说法正确的是，关于电阻，下列说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．ɑ、b两个磁极之间有一个小磁针，小磁针静止时的指向如下图所示，则（ ）
A．ɑ是S极，b是N极B．ɑ是N极，b是S极C．ɑ、b都是N极D．ɑ、b都是S极
2．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（ ）
A．A的示数变小，V1的示数变大，V2的示数变小
B．A的示数变大，V1的示数变小，V2的示数变大
C．A的示数变小，V1的示数不变，V2的示数变大
D．A的示数变大，V1的示数不变，V2的示数变小

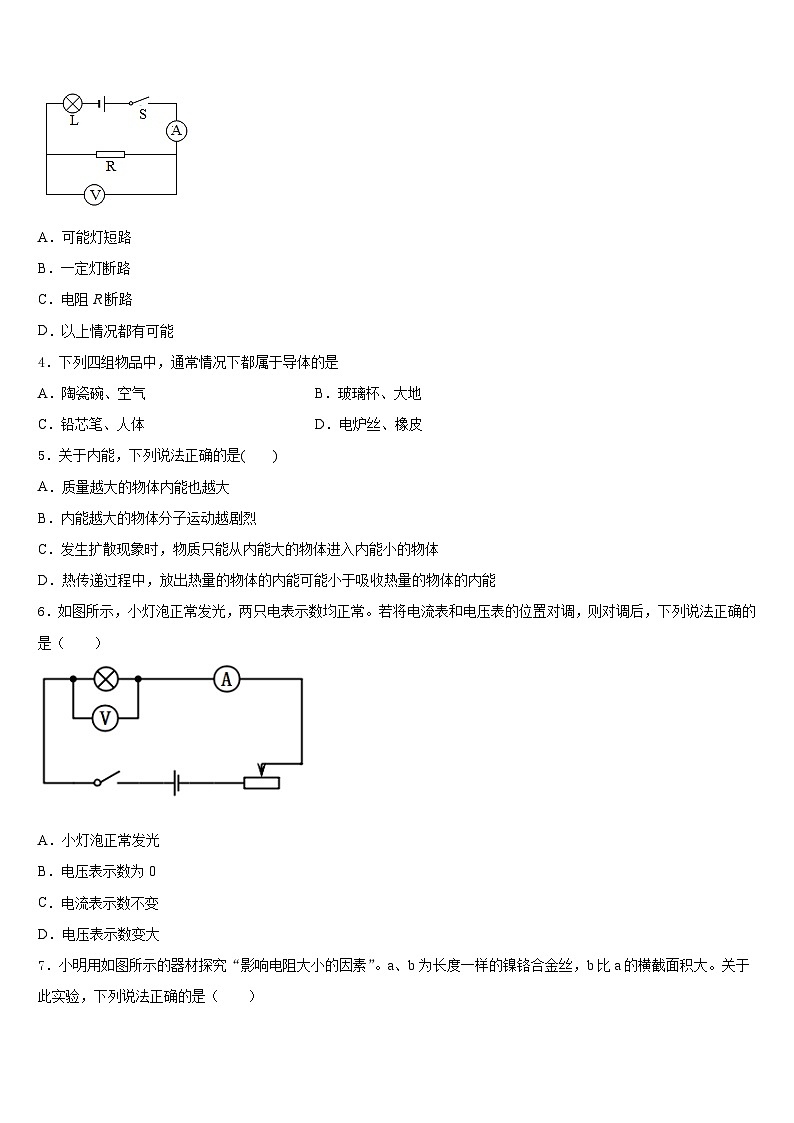

3．如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（ ）
A．可能灯短路
B．一定灯断路
C．电阻R断路
D．以上情况都有可能
4．下列四组物品中，通常情况下都属于导体的是
A．陶瓷碗、空气 B．玻璃杯、大地
C．铅芯笔、人体 D．电炉丝、橡皮
5．关于内能，下列说法正确的是( )
A．质量越大的物体内能也越大
B．内能越大的物体分子运动越剧烈
C．发生扩散现象时，物质只能从内能大的物体进入内能小的物体
D．热传递过程中，放出热量的物体的内能可能小于吸收热量的物体的内能
6．如图所示，小灯泡正常发光，两只电表示数均正常。若将电流表和电压表的位置对调，则对调后，下列说法正确的是（ ）
A．小灯泡正常发光
B．电压表示数为0
C．电流表示数不变
D．电压表示数变大

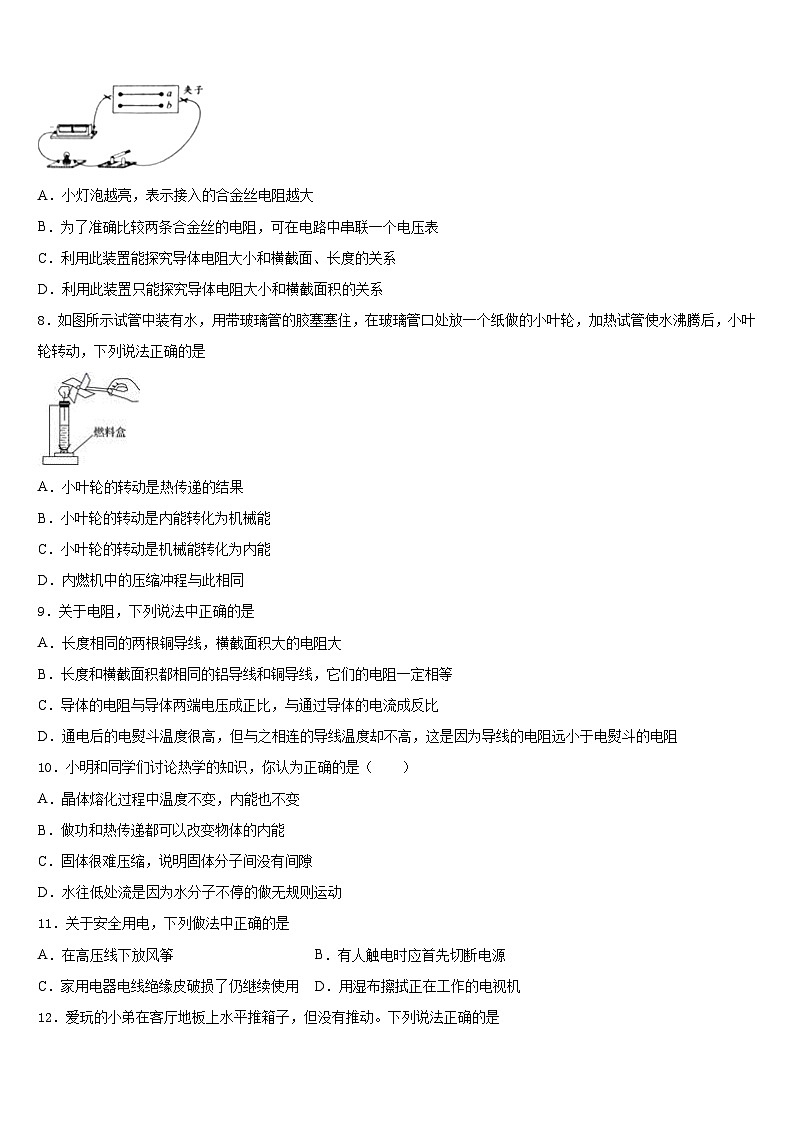

7．小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
C．利用此装置能探究导体电阻大小和横截面、长度的关系
D．利用此装置只能探究导体电阻大小和横截面积的关系
8．如图所示试管中装有水，用带玻璃管的胶塞塞住，在玻璃管口处放一个纸做的小叶轮，加热试管使水沸腾后，小叶轮转动，下列说法正确的是
A．小叶轮的转动是热传递的结果
B．小叶轮的转动是内能转化为机械能
C．小叶轮的转动是机械能转化为内能
D．内燃机中的压缩冲程与此相同
9．关于电阻，下列说法中正确的是
A．长度相同的两根铜导线，横截面积大的电阻大
B．长度和横截面积都相同的铝导线和铜导线，它们的电阻一定相等
C．导体的电阻与导体两端电压成正比，与通过导体的电流成反比
D．通电后的电熨斗温度很高，但与之相连的导线温度却不高，这是因为导线的电阻远小于电熨斗的电阻
10．小明和同学们讨论热学的知识，你认为正确的是（ ）
A．晶体熔化过程中温度不变，内能也不变
B．做功和热传递都可以改变物体的内能
C．固体很难压缩，说明固体分子间没有间隙
D．水往低处流是因为水分子不停的做无规则运动
11．关于安全用电，下列做法中正确的是
A．在高压线下放风筝B．有人触电时应首先切断电源
C．家用电器电线绝缘皮破损了仍继续使用D．用湿布擦拭正在工作的电视机
12．爱玩的小弟在客厅地板上水平推箱子，但没有推动。下列说法正确的是
A．重力对箱子没有做功B．小弟对箱子的推力小于地板对箱子的阻力
C．小弟对箱子做了功D．箱子所受的重力与箱子对地面的压力是一对平衡力
二、填空题（每题5分，共4题，20分）
13．________发现通电导体周围存在磁场，________发现电磁感应现象。
14．我们在考试时要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是___（选填“导体”或“绝缘体”），若使用了不合格的2B铅笔，由于铅笔芯的导电性变___（选填“强”或“弱”），这样可能使电脑无法识别．
15．如图所示，圆柱形容器内装有一定量的水，边长为0.2米的正方体木块漂浮在水面上，木块的下表面距离水面0.1米，则木块下表面处受到水的压强为_____帕，下表面受到的水的压力为_____牛．若在水杯中再加入同样多的水，则木块下表面受到水的压强将_____（选填“变大”、“变小”或“不变”）．
16．请按照下列要求作答．
（1）读出图甲所示的体温计的录数为______℃；
（2）读出图乙所示的电阻箱的示数为______Ω．
三、实验题（共12分）
17．（4分）亲爱的同学们，请你完成以下问题。
（1）如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指地理位置的北方，则针尖是简易指南针的_____________ 极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的_____________方；
（2）如图所示，当导体ab向右运动时，观察到电流表指针向左偏转，这是_____________ 现象，生活中的_____________（选填“电动机”或“发电机”）就应用了此原理。如果对调N、S极，ab向左运动时，电流表指针的偏转方向_____________（选填“改变”或“不改变”）；
（3）如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光电阻上，光敏电阻的阻值_____________，电路中的电流增大，电磁铁的磁性_____________，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则_____________是除尘器。
18．（4分）小叶同学在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．________
（2）电压表的量程应选0～___V．连接电路时开关应________，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（3）若电压表示数如图乙所示，他想测量小灯泡的额定功率，应将图甲中滑片P向____（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（4）小叶同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是_______W．
（5）在实验中发现小灯泡不亮，电压表指针偏转超过右边刻度线，电流表示数为0A，则出现故障的原因可能是__________________________________________．
19．（4分）在测量额定电压为2.5V的小灯泡功率的实验中,请按要求完成下列问题:
（1）用笔画线代替导线，将电压表正确连入如图甲所示的实物电路中
（________）
（2）闭合开关前，滑动变阻器的滑片P应移至_____端(选填“B”或“C”)，这样操作的目是__________________
（3）正确连接电路后，闭合开关,发现无论怎样移动滑动变阻器的滑片P，灯泡都不发光且电压表、电流表均无示数。某同学用一根导线排查电路故障,当把导线的两端分别接在A、E和A、C接线柱上,发现灯泡两次都发光且电压表均有示数。根据上述现象可判断出电路的故障是______
A．电流表断路 B．电流表短路 C．滑动变阻器断路 D．滑动变阻器短路
（4）故障排除后闭合开关，为测小灯泡的额定功率,调节变阻器使电压表示数为2.5V，此时电流表的示数(如图乙所示)为______A，则灯泡的额定功率是_______W。
四、作图题（共16分）
20．（8分）如图所示电路中有两个小灯泡，请在图中○内，分别填入或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零，并标记电表的正接线柱．
（_____）
21．（8分）请在图中用笔画线代替导线按要求连接电路并在虚线框内画出电路图要求：
（______）
（1）开关同时控制两盏电灯；
（2）电灯L1、L2并联；
（3）电流表测通过两灯的总电流；
（4）所画导线不能交叉。
五、计算题（共22分）
22．（10分）如图甲所示的电路，电源电压保持不变。小灯泡L标有“4V 1.6W“的字样，滑动变阻器R1的最大阻值为20Ω，定值电阻R2＝20Ω，电流表的量程为0～0.6A，电压表的量程为0～3V。求：
（1）小灯泡正工作时的电阻是多少？
（2）只闭合开关S、S2和S3移动滑动变阻器R1的滑片P使电流表示数为0.5A时，R2消耗的电功率为1.25W。此时滑动变阻器R1接入电路中的阻值是多少？
（3）只闭合开关S和S1，移动滑动变阻器R1的滑片P，小灯泡L的I﹣U图像如图乙所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围是多少？
23．（12分）如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示．求：
（1）冰柜的电动压缩机正常工作时的电流为多少？
（2）冰柜正常工作时防雾电热丝的电阻为多少？
（3）该冰柜的玻璃门的质量是5kg，若不计热量损失，电热丝正常工作使门玻璃升高20℃需要多长时间？[玻璃的比热容为0.84×103J/（kg•℃）]
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、C
4、C
5、D
6、D
7、C
8、B
9、D
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、奥斯特 法拉第
14、导体 弱
15、980 39.2 不变
16、37.6 231.6
三、实验题（共12分）
17、北 北 电磁感应 发电机 不改变 变小 增强 b
18、 3 断开 A B 0.5 灯丝烧断了
19、 B 保护电路 C 0.28 0.7
四、作图题（共16分）
20、答案见解析
21、
五、计算题（共22分）
22、（1）10Ω；（2）20Ω；（3）2.5Ω~12Ω。
23、（1）0.5A；（2）484Ω；（3）840s
冰柜总质量
160kg
额定电压
220V
电动压缩机的额定功率
110W
防雾电热丝的额定功率
100W
