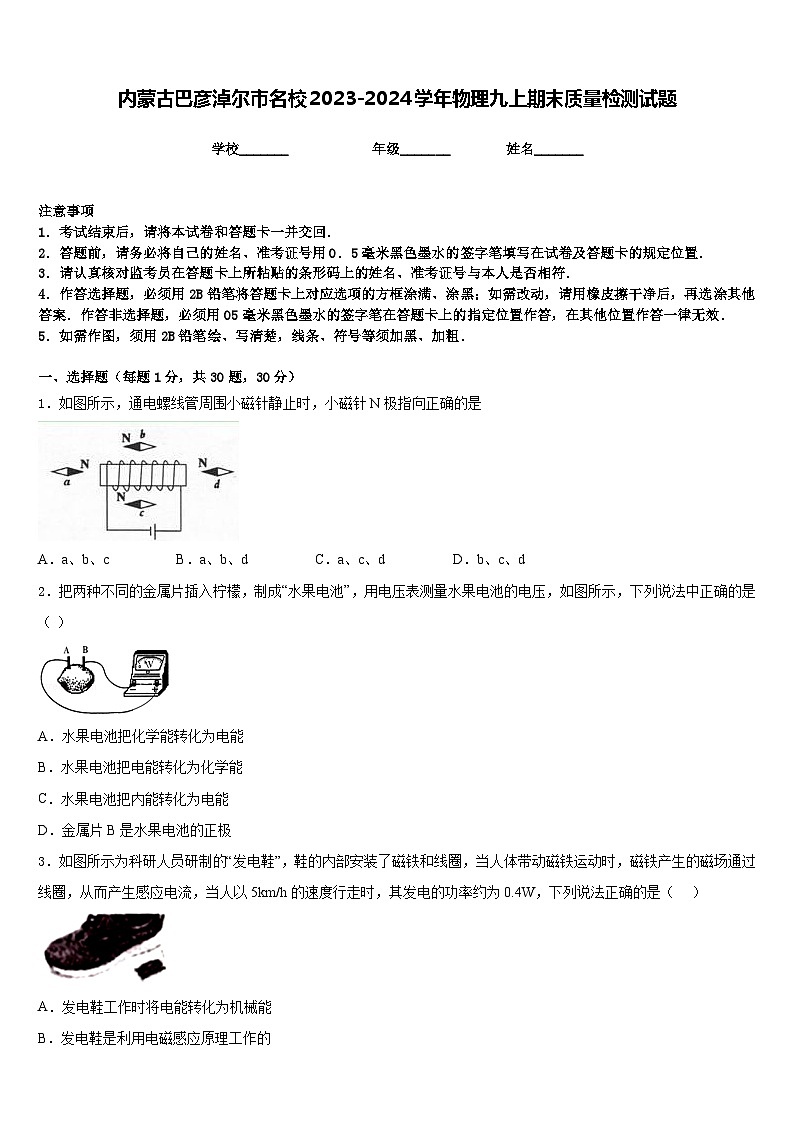

内蒙古巴彦淖尔市名校2023-2024学年物理九上期末质量检测试题含答案

这是一份内蒙古巴彦淖尔市名校2023-2024学年物理九上期末质量检测试题含答案，共9页。试卷主要包含了一箱汽油用去一半后，剩下的汽油，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是
A．a、b、cB．a、b、dC．a、c、dD．b、c、d
2．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（ ）
A．水果电池把化学能转化为电能
B．水果电池把电能转化为化学能
C．水果电池把内能转化为电能
D．金属片B是水果电池的正极
3．如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流，当人以5km/h的速度行走时，其发电的功率约为0.4W，下列说法正确的是（ ）

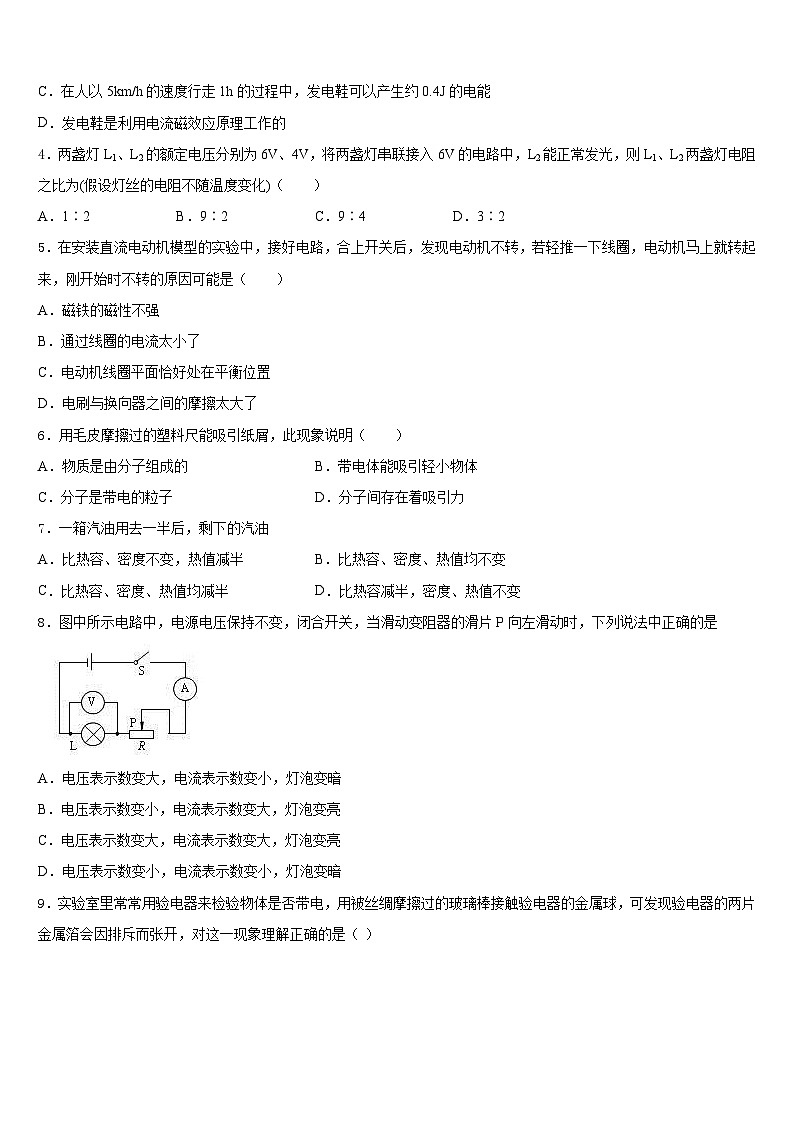

A．发电鞋工作时将电能转化为机械能
B．发电鞋是利用电磁感应原理工作的
C．在人以5km/h的速度行走1h的过程中，发电鞋可以产生约0.4J的电能
D．发电鞋是利用电流磁效应原理工作的
4．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯电阻之比为(假设灯丝的电阻不随温度变化)（ ）
A．1∶2B．9∶2C．9∶4D．3∶2
5．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是（ ）
A．磁铁的磁性不强
B．通过线圈的电流太小了
C．电动机线圈平面恰好处在平衡位置
D．电刷与换向器之间的摩擦太大了
6．用毛皮摩擦过的塑料尺能吸引纸屑，此现象说明（ ）
A．物质是由分子组成的B．带电体能吸引轻小物体
C．分子是带电的粒子D．分子间存在着吸引力
7．一箱汽油用去一半后，剩下的汽油
A．比热容、密度不变，热值减半B．比热容、密度、热值均不变
C．比热容、密度、热值均减半D．比热容减半，密度、热值不变
8．图中所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法中正确的是
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变大，电流表示数变大，灯泡变亮
D．电压表示数变小，电流表示数变小，灯泡变暗

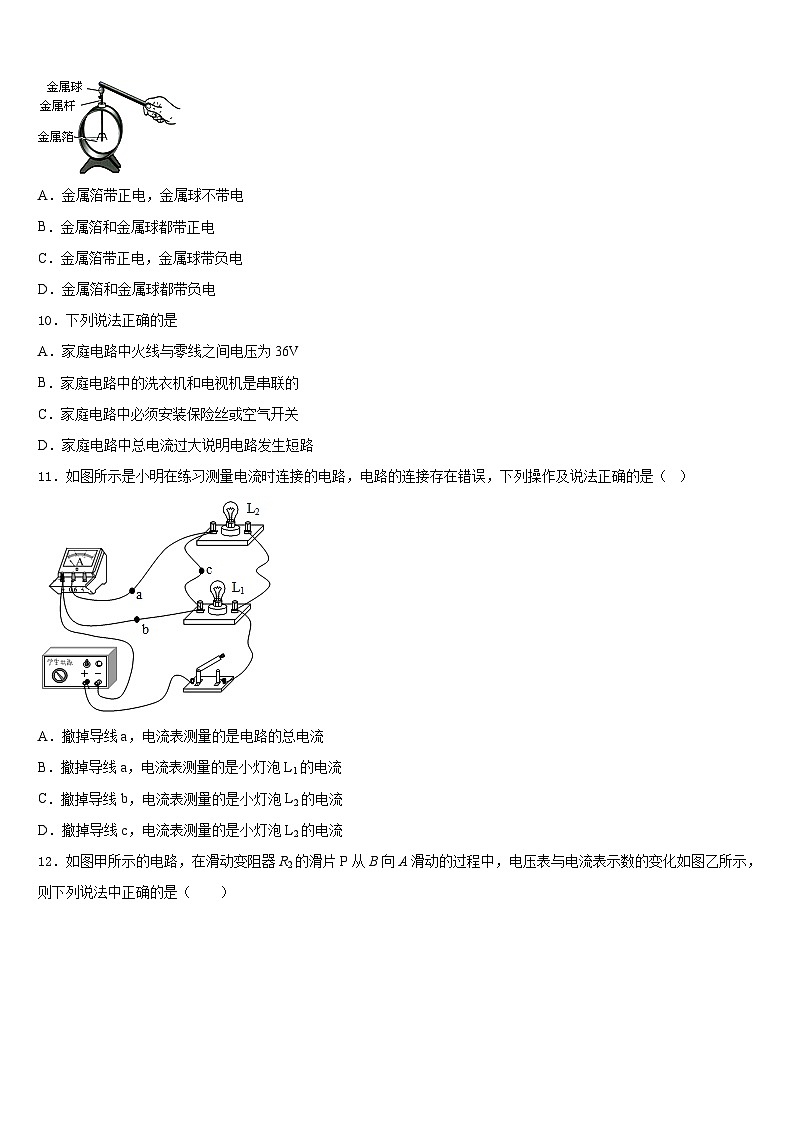

9．实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是（ ）
A．金属箔带正电，金属球不带电
B．金属箔和金属球都带正电
C．金属箔带正电，金属球带负电
D．金属箔和金属球都带负电
10．下列说法正确的是
A．家庭电路中火线与零线之间电压为36V
B．家庭电路中的洗衣机和电视机是串联的
C．家庭电路中必须安装保险丝或空气开关
D．家庭电路中总电流过大说明电路发生短路
11．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
12．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（ ）
A．R1的阻值是20Ω
B．电源电压是16V
C．该电路的最大电功率为7.2W
D．当电流表的示数是0.4A时，R2接入电路的阻值是30Ω
二、填空题（每题5分，共4题，20分）
13．街道上的路灯同时发光同时熄灭，如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为_____联（选填“串”或“并”），此时电路的总电阻比这盏灯没有熄灭前_____（选填“变大”、“变小”）．
14．如图是在省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是_________（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发带_______种（选填“同”或“异”）电荷互相_________（选填“排斥”或者“吸引”）而使头发竖起来。
15．如图所示，是一款消防应急照明灯，当外部电路有电时应急灯不亮，停电时应急灯正常发光。小明同学想知道应急灯的两个灯泡是怎么连接的，他将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______联(填“串”或“并”)的，并联电路支路的通、断_________(填“影响”或“不影响”)其他支路工作。
16．如图所示，小灯泡的在2V电压下的电阻_____Ω，小灯泡的电阻随电压的增大而_____，所以小灯泡的电阻与_____有关．
三、实验题（共12分）
17．（4分）电阻箱是能够直接读出电阻值的变阻器，在电路图中符号是“ ”。为了探究在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数的关系，小明设计了图甲的实验电路图，图丙是根据实验数据描绘出的I—图像：
(1)乙图是根据甲图连接的实物图，请在错误导线上打“×”并连接正确（只一根导线错）；
（_______）
(2)小明同学在发现电路有故障时，首要的规范操作应是_____________；
(3)实验时，当电阻箱接入电阻从10Ω变成15Ω时，电压表示数变大，此时，应该调节滑动变阻器的滑片向______移动（选填“左”或“右”），直到电压表示数为________V；
(4)分析实验数据，小明得出实验探究的结论是_________________。
18．（4分）在测量额定电压为2.5V的小灯泡功率的实验中,请按要求完成下列问题:
（1）用笔画线代替导线，将电压表正确连入如图甲所示的实物电路中
（________）
（2）闭合开关前，滑动变阻器的滑片P应移至_____端(选填“B”或“C”)，这样操作的目是__________________
（3）正确连接电路后，闭合开关,发现无论怎样移动滑动变阻器的滑片P，灯泡都不发光且电压表、电流表均无示数。某同学用一根导线排查电路故障,当把导线的两端分别接在A、E和A、C接线柱上,发现灯泡两次都发光且电压表均有示数。根据上述现象可判断出电路的故障是______
A．电流表断路 B．电流表短路 C．滑动变阻器断路 D．滑动变阻器短路
（4）故障排除后闭合开关，为测小灯泡的额定功率,调节变阻器使电压表示数为2.5V，此时电流表的示数(如图乙所示)为______A，则灯泡的额定功率是_______W。
19．（4分）如图甲所示的电路中，电源电压为3Ⅴ，小灯泡上标有“2.5Ⅴ 0.25A”字样．当滑动变阻器的滑片P从最右端移到a点时，小灯泡正常发光；再移动滑片到某点b时，电压表的读数如图乙所示(电源电压和小灯泡的电阻保持不变)．
请回答：
（1）当滑片P移到b点时，电压表的读数为_______V．小灯泡的电阻为________Ω．b点在a点的_______边(选填“左”或“右”)．
(2)滑片在b处时，求滑动变阻器接人电路的阻值是_________?
(3)滑片在b处时，求滑动变阻器消耗的功率是____________?
四、作图题（共16分）
20．（8分）如图所示，插座和开关是组成家庭电路的常用器件，请你用笔画线代替导线将插座、开关、灯泡，正确连入电路中，要求开关控制灯泡。
（________）
21．（8分）请按安全用电的原则，将如图所示家庭电路中各电器元件正确连入电路中．
五、计算题（共22分）
22．（10分）小丽家新买了一台电热水器，下表是该热水器的一些技术参数。
现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃．在此过程中，求：
(1)热水器中电热丝的电阻；
(2)水箱中的水所吸收的热量[c水=4.2×103J／(kg·℃)]；
(3)热水器的效率；
(4)若在用电高峰，电路中的实际电压为200V，这时热水器的实际功率为多大？（假设电阻不随温度变化）
23．（12分）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V（电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。
（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？
（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？
（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、B
4、A
5、C
6、B
7、B
8、C
9、B
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、并 变大
14、导体 同 排斥
15、并 不影响
16、5 增大 温度
三、实验题（共12分）
17、见解析所示 断开开关 右 10 电压一定时，电流与电阻成反比（或电压一定时，电流与电阻的倒数成正比）
18、 B 保护电路 C 0.28 0.7
19、2 10 右 5 0.2
四、作图题（共16分）
20、
21、．
五、计算题（共22分）
22、 (1)24.2Ω；(2)4.2×106J；(3)87.5%；(4)1652.9W
23、（1）10Ω（2）150J（3）8Ω～20Ω
型号
FED—H50
额定电压
220V
最大水量
50kg
额定功率
2000W
