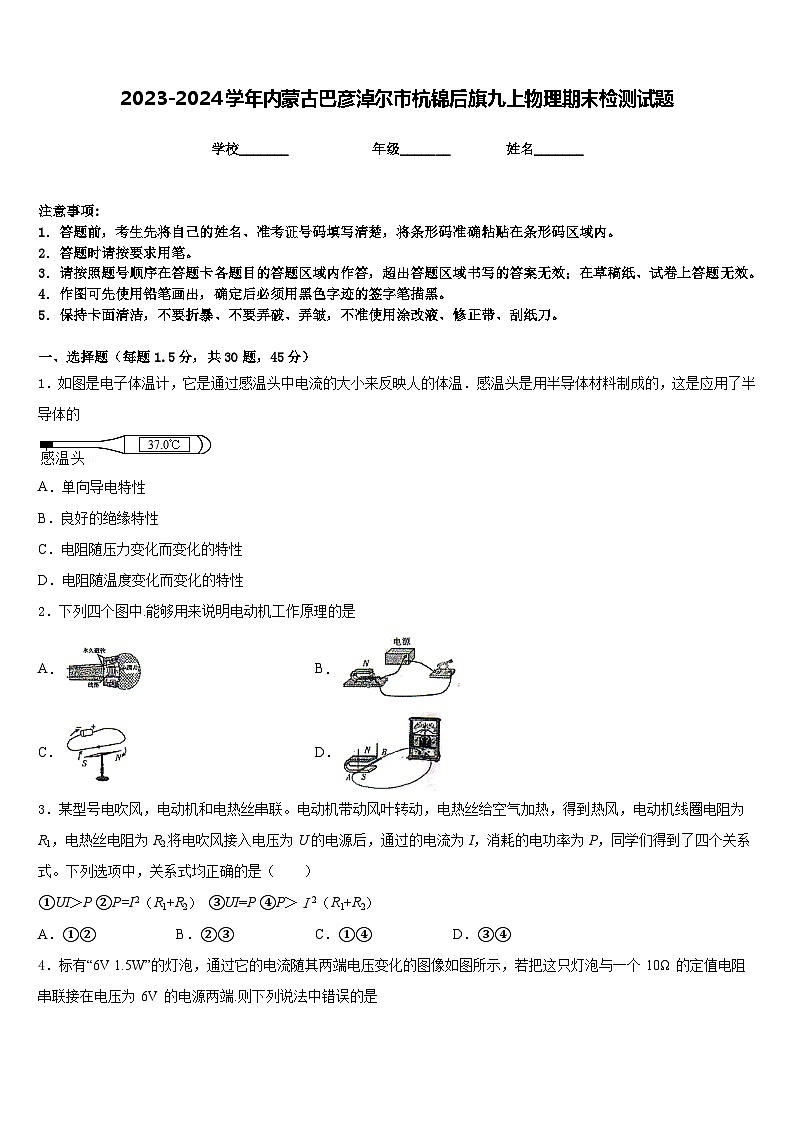

2023-2024学年内蒙古巴彦淖尔市杭锦后旗九上物理期末检测试题含答案

这是一份2023-2024学年内蒙古巴彦淖尔市杭锦后旗九上物理期末检测试题含答案，共14页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图是电子体温计，它是通过感温头中电流的大小来反映人的体温．感温头是用半导体材料制成的，这是应用了半导体的
A．单向导电特性
B．良好的绝缘特性
C．电阻随压力变化而变化的特性
D．电阻随温度变化而变化的特性
2．下列四个图中.能够用来说明电动机工作原理的是
A．B．
C．D．
3．某型号电吹风，电动机和电热丝串联。电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2.将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式。下列选项中，关系式均正确的是（ ）
①UI＞P ②P=I2（R1+R2） ③UI=P ④P＞Ⅰ2（R1+R2）
A．①②B．②③C．①④D．③④

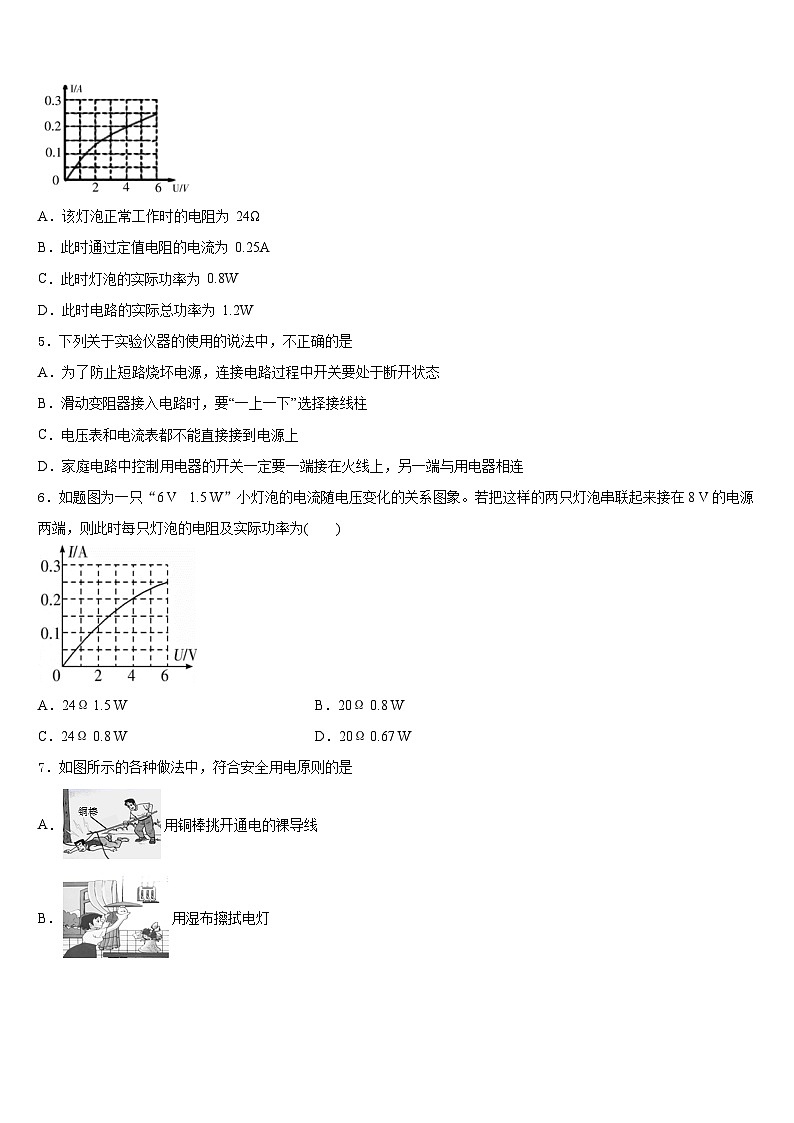

4．标有“6V 1.5W”的灯泡，通过它的电流随其两端电压变化的图像如图所示，若把这只灯泡与一个 10Ω 的定值电阻串联接在电压为 6V 的电源两端.则下列说法中错误的是
A．该灯泡正常工作时的电阻为 24Ω
B．此时通过定值电阻的电流为 0.25A
C．此时灯泡的实际功率为 0.8W
D．此时电路的实际总功率为 1.2W
5．下列关于实验仪器的使用的说法中，不正确的是
A．为了防止短路烧坏电源，连接电路过程中开关要处于断开状态
B．滑动变阻器接入电路时，要“一上一下”选择接线柱
C．电压表和电流表都不能直接接到电源上
D．家庭电路中控制用电器的开关一定要一端接在火线上，另一端与用电器相连
6．如题图为一只“6 V 1.5 W”小灯泡的电流随电压变化的关系图象。若把这样的两只灯泡串联起来接在8 V的电源两端，则此时每只灯泡的电阻及实际功率为( )
A．24Ω 1.5 WB．20Ω 0.8 W
C．24Ω 0.8 WD．20Ω 0.67 W
7．如图所示的各种做法中，符合安全用电原则的是
A．用铜棒挑开通电的裸导线
B．用湿布擦拭电灯

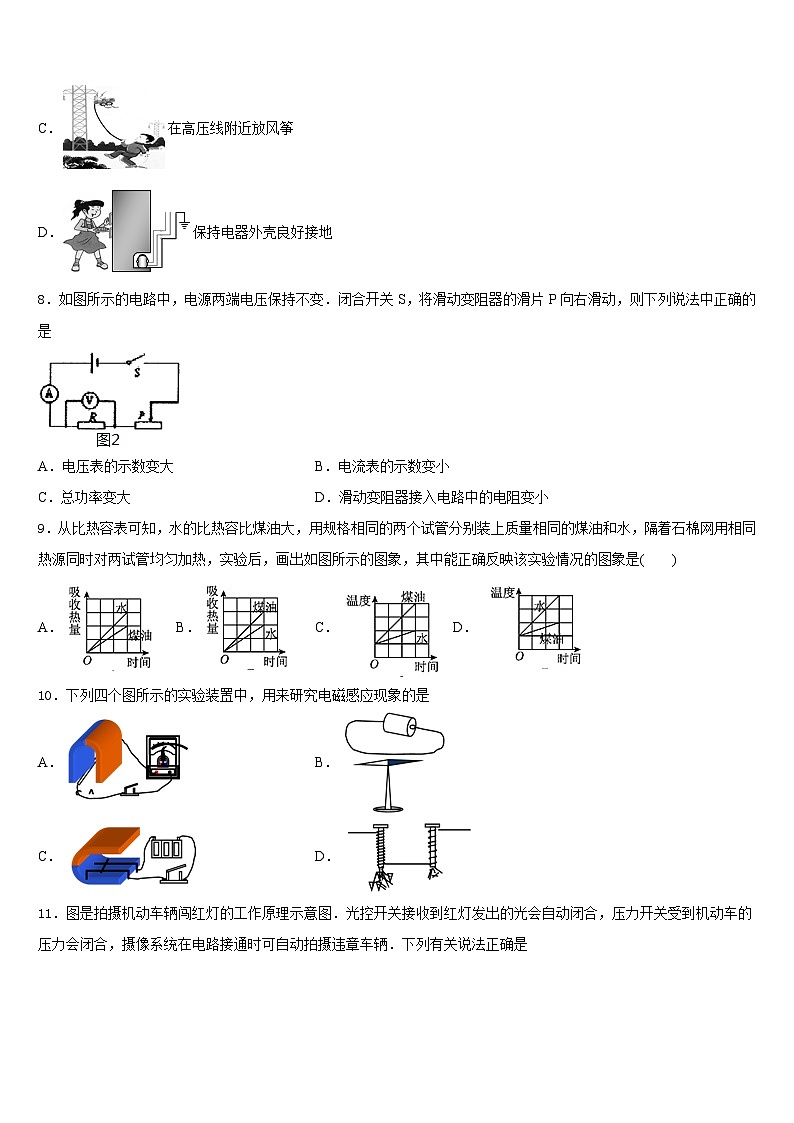

C．在高压线附近放风筝
D．保持电器外壳良好接地
8．如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
A．电压表的示数变大B．电流表的示数变小
C．总功率变大D．滑动变阻器接入电路中的电阻变小
9．从比热容表可知，水的比热容比煤油大，用规格相同的两个试管分别装上质量相同的煤油和水，隔着石棉网用相同热源同时对两试管均匀加热，实验后，画出如图所示的图象，其中能正确反映该实验情况的图象是( )
A．B．C．D．
10．下列四个图所示的实验装置中，用来研究电磁感应现象的是
A．B．
C．D．
11．图是拍摄机动车辆闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆．下列有关说法正确是
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
12．如图所示，电源电压不变，在a、b间接一个“6V 3W”的小灯泡，调节滑动变阻器滑片P至图示位置时，小灯泡正常发光，若在a、b间换接一个“6V 6W”的小灯泡，欲使其正常发光，滑片P应（ ）
A．向M移动B．向N移动C．保持不动D．无法实现
13．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（ ）
A．灯泡L正常发光时，电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为9V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为10W
14．一只电炉的电阻丝和一台电动机线圈的电阻相同，将它们串联在电路中，电动机正常运转，下列说法正确的是
①相同时间电炉和电动机产生的热量相等；
②相同时间电炉产生的热量大于电动机产生的热量；
③电动机的功率等于电炉的功率；
④电动机的功率大于电炉的功率
A．①③B．①④
C．②③D．②④
15．如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中（ ）
A．电流表示数不变，电阻R2两端电压减小
B．电流表示数变大，电阻R2的功率变大
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
16．做功和热传递都能改变物体的内能，在下列实例中，属于通过热传递方式改变物体内能的是
A．冬天到了，同学们搓手取暖B．冷水和热水混合成一杯温水
C．钻木取火D．流星在空中划过一道弧线
17．下列家用电器中，额定功率最大的是（ ）
A．手电筒B．电视机C．电冰箱D．电热水器
18．下列说法正确的是（ ）
A．由于水的比热容大，烧开水时，需要吸收更多的热量，要消耗更多的燃料
B．用打气筒给自行车轮胎打气时主要是通过克服摩擦做功增加筒内气体的内能
C．电荷移动形成电流，而且正电荷移动的方向规定为电流的方向
D．通电导体在磁场中一定会受到磁场力的作用
19．如图科学家中，经过多年研究，最先得出电流跟电压和电阻之间的定量关系的是
A．欧姆
B．焦耳
C．瓦特
D．安培
20．一盏标有“36V 40W”的电灯接在某电路上，通过灯的电流是1A，则这盏灯的实际功率为
A．等于40WB．大于40WC．等于36WD．小于36W
21．为创建全国文明城市，盐城公交公司最近又投入一批电动公共汽车．电动公共汽车的动力来源于电动机，前、后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶．图中符合要求的电路是（ ）
A．B．
C．D．
22．有一种电冰箱只有在压缩机工作时才消耗电能，将一台这样的电冰箱单独接在标有“3000r/kW h”字样的电能表上，测得电冰箱压缩机连续工作10min电能表的表盘转过75r，同时发现该电冰箱一天（24h） 耗电为1.2kW·h，压缩机每次连续工作时间都是15min，那么压缩机一天工作的次数是
A．29次B．31次
C．32次D．34次
23．学习了电磁现象，对图的描述中，正确的是（ ）
A．甲图中导体棒ab竖直向上运动时，电流表指针将会摆动
B．乙图的实验表明磁可以生电
C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系
D．丁图演示的是电磁感应现象
24．如图所示，同学们要测Rx的阻值。器材有：电流表、电压表、已知最大阻值的滑动变阻器、变阻箱、电源电压未知、开关、导线若干，同学们分别设计了如下的电路，其中不可行的是
A．B．
C．D．
25．下列符合安全用电原则的是（ ）
A．低于220V的电压对人体是安全的
B．家庭中的空气开关跳闸后，直接合上空气开关就可以了
C．使用测电笔时手要接触笔尾的金属体
D．只有当人体接触带电体时，才可能发生触电事故
26．如图所示，鲜花盛开时长喙天蛾从远处就能嗅到花香，从而来采食花蜜．该现象表明
A．分子间有引力B．分子间有斥力
C．分子在做无规则运动D．分子间有一定的间隙
27．下列做法符合安全用电常识的是（ ）
A．有金属外壳的家用电器，金属外壳必须接地
B．雷雨时，不要在开阔地行走，可以躲在大树下
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即重新合上
28．在如图所示事例中，不属于做功改变内能的是 （ ）
A．小蒸汽轮机工作
B．空气推动塞子时
C．烧水时水温升高
D．下滑时臀部发热
29．如图所示装置中，利用电流的磁效应工作的是（ ）
A．动圈式话筒B．小小电动机
C．手摇发电机D．电铃
30．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是
A．B．C．D．
二、填空题（每空1分，共10题，20分）
31．小明家的电能表月初的数字为，月末表盘的示数如图所示，若按0.5元/kw·h的标准收费，他们家本月应缴纳电费______元。若电能表的转盘在5min内转过200转，则接在该电能表上的用电器总功率为______。
32．已知电阻R1∶R2＝3∶5，将它们串联在电路中时，它们的电压之比为______；若将它们并联在电路中时，它们的电压之比为______。
33．远距离输电要采用高压输电。如果保证输送的电功率不变，将输电电压升高到原来的100倍，则输电线上的电流就变为原来的_____，输电线上的能量损失就减小到原来的_____。
34． 如甲图所示，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过________(选填“L1”或“L2”)的电流，b电流表的读数应为_______安．
35．如图所示电路，电源电压不变，电灯L 标有“6V 1.2W“字样．当开关S1、S2均闭合时，电灯L 恰能正常发光，电流表示数为0.5A．则：
⑴ 电动机两端电压为_______V，通过电动机的电流为_______A．
⑵ 通电1min 电路消耗电能_______J．
36．在家庭电路中，人体触电，都是因为人体直接或间接与_____（选填“零”、“火”、“地”）线接触；当皮肤潮湿时，人体的电阻比干燥时_____（选填“变大”、“变小”或“不变”）．
37．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
38．如图所示，干路上的电流I=0.3 A，电阻R1=10 Ω，通过R1的电流为I1=0.2 A，则电阻R2两端的电压为___ V，R2的阻值为____ Ω。
39．图是一种温度自动报警器的原理图，制作_____（填“酒精”、“煤油”或“水银”）温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有_____，将衔铁吸引过来，使电铃发出报警信号。根据图中电磁铁的极性，请你判断出控制电路中电源_____端为“+”极，_____端为“−”极。（选填“左”或“右”）
40．将一个标有“3V 3W”字样的灯泡接到9V的电源上，若要让它正常工作，应串联一个________Ω的电阻.
三、实验题（每空1分，共2题，15分）
41．晓彤和小雪在探究“电流跟电压、电阻的关系”实验中，设计的电路如图甲所示（电源电压可调）。

(1)请你按图甲的电路图，用笔画线代替导线，将图乙的电路连接完成。
（_____________）
(2)晓彤利用该电路和一个定值电阻进行实验，记录的实验数据如下表所示，根据晓彤的实验过程可知，他的实验目的是____________；得出的实验结论是______________。
表1∶R1=50Ω
(3)小雪在完成晓彤实验的基础上，还完成了表2、表3中的实验内容，比较小雪与晓彤的研究过程，小雪的实验有哪些优点（写出两点）。 ________
表2∶R2=10Ω
表3∶R3=20Ω
42．在“研究小灯泡电阻”的实验中，实验小组的同学们设计了如图所示电路进行实验，所用的新灯泡铭牌标有“2.5V”的字样，滑动变阻器的规格是“20Ω 1A”。
(1)连接好电路后，闭合开关，发现小灯泡不发光，电流表示数为零，电压表示数接近于电源电压，则电路中发生的故障可能是_____。
(2)正确连接电路后，同学们进行了三次测量，将实验证据记录在上面的表格中。实验中观察灯泡亮度的目的是_____。分析表格中证据，得出的结论是_____。
(3)实验结束后，不慎电流表损坏，你如何利用现有的器材测出一个未知电阻Rx的阻值，请简述你的实验过程（也可以画图配合文字说明）。并写出未知电阻Rx的的表达式（需要测量的物理量用对应的符号表示）_____。
四、计算题（每题10分，共2题，20分）
43．如图甲是小明家的养生壶。它有高温，中温、低温三个档位，如图乙是它工作电路图，图表是其部分参数，其中R1，R2为发热电阻，R2＝88Ω．求
（1）发热电阻R1的阻值是多少？
（2）该养生壶中温档时的电功率是多少？
（3）小明某次便汤时，在额定电压下用高温档加热3kg水，使其温度从20℃上升到100℃求烧开一壶水需要多长时间？[不计热量损失，c水＝4.2×103J/（kg•℃）
44．在物理综合实践活动中，小明和小亮合作测量电磁灶的加热效率．他们关闭家中的其他用电器，只让电磁灶接入电路中烧水，水的质量为2kg．小明负责观察电能表(如图)，小亮负责用温度计测量水的温度．5min电能表上的转盘转了200r，水的温度恰好升高了50℃．求解下列问题：
(1)水吸收的热量是多少？[]
(2)电磁灶的实际功率是多少？
(3)电磁灶烧水的效率是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、B
3、D
4、B
5、C
6、B
7、D
8、B
9、C
10、A
11、C
12、A
13、B
14、B
15、D
16、B
17、D
18、A
19、A
20、D
21、B
22、C
23、C
24、D
25、C
26、C
27、A
28、C
29、D
30、A
二、填空题（每空1分，共10题，20分）
31、42 1200
32、3∶5 1∶1
33、
34、L1 1.2
35、6 0.3 180
36、火 变小
37、1.5 6 不高于36
38、2 20
39、水银 磁性 左 右
40、6
三、实验题（每空1分，共2题，15分）
41、 探究电流与电压的关系 在导体电阻一定时，导体中的电流与导体两端电压成正比 小雪的实验不仅可以探究电流与电压的关系，还可以探究电流与电阻的关系，使结论更具有普遍性
42、灯泡断路 研究灯丝的电阻与温度的关系 灯丝的电阻随温度的升高而变大 ×20Ω
四、计算题（每题10分，共2题，20分）
43、（1）88Ω（2）550W（3）916s
44、4.2×105J 2000W 70%
实验次数
1
2
3
电压/V
2
4
6
电流/A
0.4
0.8
1.2
实验次数
1
2
3
电压/V
2
4
6
电流/A
0.2
0.4
0.6
实验次数
1
2
3
电压/V
2
4
6
电流/A
0.1
0.2
0.3
次数
1
2
3
U/V
1.0
1.5
2.5
I/A
0.20
0.25
0.30
R/Ω
5
6
8.3
亮度
稍亮
较亮
更亮
额定电压
220V
低温的功率
275W
容量
3L
防烧干功能
有
