内蒙古阿拉善左旗第三中学2023-2024学年物理九上期末综合测试试题含答案

这是一份内蒙古阿拉善左旗第三中学2023-2024学年物理九上期末综合测试试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，运动员从高空竖直向下跳伞，人，下列设备工作时利用电磁感应的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．在如图所示电路中，电源电压保持6V不变，定值电阻R1为10Ω，滑动变阻器R2的最大阻值为50Ω，电流表量程“0﹣0.6A”，电压表量程“0﹣3V”，开关S闭合后，将滑动变阻器R2的滑片P自b端向左移动过程中，保证电表安全．电路总功率与电流的关系图象是（ ）
A．B．
C．D．
2．关于热学知识，下列说法错误的是
A．某种燃料的质量改变其热值不变
B．汽车的动力是由汽油机的做功冲程提供的
C．分子之间的引力与斥力是同时存在的
D．升高相同的温度，比热容大的物体，吸收的热量多

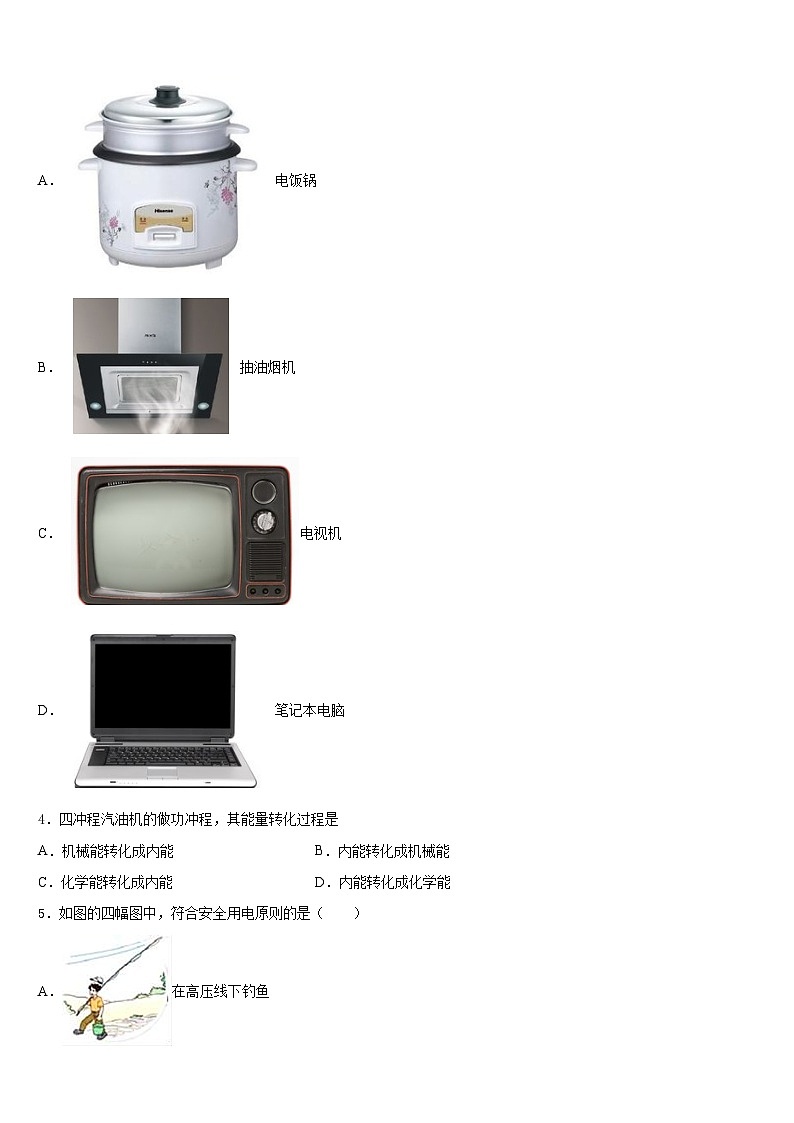

3．下列用电器中，利用电流热效应工作的是（ ）
A．电饭锅
B．抽油烟机
C．电视机
D．笔记本电脑
4．四冲程汽油机的做功冲程，其能量转化过程是
A．机械能转化成内能B．内能转化成机械能
C．化学能转化成内能D．内能转化成化学能
5．如图的四幅图中，符合安全用电原则的是（ ）
A．在高压线下钓鱼

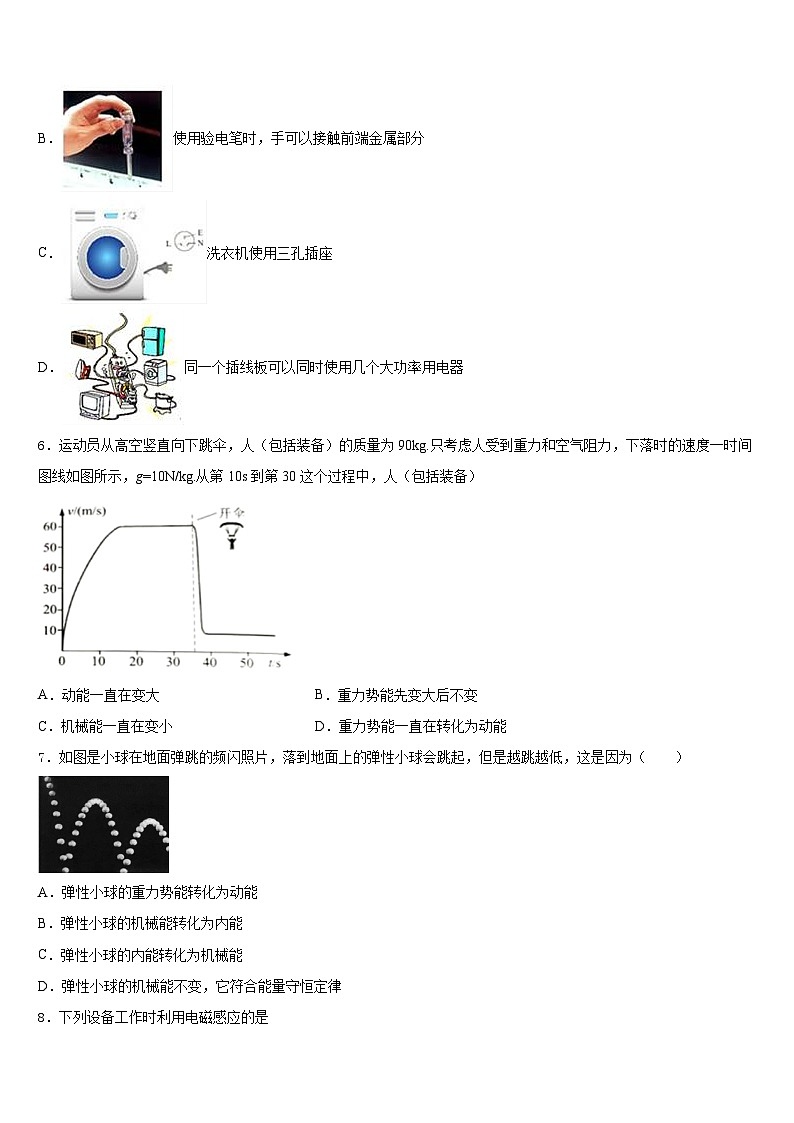

B．使用验电笔时，手可以接触前端金属部分
C．洗衣机使用三孔插座
D．同一个插线板可以同时使用几个大功率用电器
6．运动员从高空竖直向下跳伞，人（包括装备）的质量为90kg.只考虑人受到重力和空气阻力，下落时的速度一时间图线如图所示，g=10N/kg.从第10s到第30这个过程中，人（包括装备）
A．动能一直在变大B．重力势能先变大后不变
C．机械能一直在变小D．重力势能一直在转化为动能
7．如图是小球在地面弹跳的频闪照片，落到地面上的弹性小球会跳起，但是越跳越低，这是因为（ ）
A．弹性小球的重力势能转化为动能
B．弹性小球的机械能转化为内能
C．弹性小球的内能转化为机械能
D．弹性小球的机械能不变，它符合能量守恒定律
8．下列设备工作时利用电磁感应的是
A．电动机B．汽油机C．发电机D．电磁起重机
9．关于家庭电路和安全用电，下列说法正确的是
A．发生触电时要立即切断电源
B．在未断开电源的情况下更换灯泡
C．试电笔可以区分电池的正负极
D．用潮湿的手拨动电器设备的开关
10．一台柴油机中的燃料完全燃烧放出了8×107J的热量,损失了4.8×107J的热量,该柴油机的效率为
A．30%B．40%C．60%D．32%
11．汽车的安全带指示灯，会提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关S，指示灯L不亮；安全带未系好时，相当于断开开关S，指示灯L亮。下列符合要求的电路图是（ ）
A．B．C．D．
12．如图，R为定值电阻，电源电压不变，在a、b间接一个“2.5V、0.5A”的小灯泡时恰能正常发光．若换接一个“2.5V、0.6A”的小灯泡时，则
A．仍能正常发光B．比正常发光亮
C．比正常发光暗D．条件不足，发光程度不能确定
二、填空题（每题5分，共4题，20分）
13．如图所示，探究某种液态物质凝固过程中温度随时间变化规律，依据实验数据描绘出了该液态物质在凝固过程中温度随时间变化图像，由图像可知，该物质是_____（选填“晶体”或“非晶体”），从第3分钟到第8分钟这段时间内该物体的内能_____（选填“增加”、“减少”或“不变”）。
14．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电源电压为4.5V的电源上，如乙图所示，闭合开关后两元件的电流之比__________；电功率之比_________。
15．如图所示,电阻箱的示数是___Ω
16．将阻值分别为10Ω和30Ω的甲、乙两电阻串联后接在电源上，相同时间内，甲、乙两电阻产生的热量之比为_________；若将甲、乙两电阻并联后接在电源上，相同时间内，电流通过甲、乙两电阻做功之比为_________。
三、实验题（共12分）
17．（4分）为了测量一个小灯泡的额定功率和电阻，现提供的器材如下：A、小灯泡一个（额定电压为2.5V）；B、电流表（0－0.6A－3A）；C、电压表（0－3V－15V）；D、滑动变阻器（）；E、滑动变阻器（）；F、滑动变阻器（）；G、电源（4.5V），H、导线若干。
(1)滑动变阻器应选_____（填器材前的序号）。
(2)选出合适的滑动变阻器后，按如图甲所示的电路，将图中的实验器材用导线连接起来，移动滑片，读取多组电压表的示数U、电流表示数I的值，记录在列表中，然后在坐标纸上描点作出电流随电压变化关系图，如图乙所示。请在坐标轴上面虚线框内将缺失的内容补充完整。
（______________）
(3)通过乙图可得小灯泡的额定功率为_____W，此时灯丝电阻为_____Ω。
(4)本实验装置能否用来探究导体电流与电压的关系？_____。为什么？_____。
18．（4分）在“探究冰熔化”的实验中，实验装置如图甲，根据实验数据绘制出如图丙的温度—时间图像。
(1)实验选用颗粒_____（选填“较大”或“较小”）的冰块。
(2)图乙是某一时刻温度计的示数，为_____℃。
(3)由图丙可知，冰熔化经历了_____min。
(4)冰块全部熔化后，用酒精灯继续加热直至烧杯中的水沸腾，试管中的水_____（选填“会”或“不会”）沸腾，原因是_____。
19．（4分）小文为了测量未知电阻Rx阻值，选择了满足实验要求的实验器材，连接的实验电路如图甲所示。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表的示数如图乙、丙所示。则Rx两端的电压为_______V，通过Rx的电流为_______A，电阻Rx的阻值为_______。
四、作图题（共16分）
20．（8分）根据图中给出的条件画出螺线管的绕线．
（______）
21．（8分）如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：
①同时闭合声控开关和光控开关电灯才能亮；
②三孔插座单独接入．
五、计算题（共22分）
22．（10分）电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
(1)电饭锅正常工作时，在加热状态下的总电流是多少？
(2)电阻R1的阻值是多少？
(3)一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10A；3000r/kW·h”的电能表6min内转了300圈，求电饭锅此时的实际加热功率是多少？
23．（12分）当归还共享充电宝后，服务终端会自动给充电宝充电。如图是某充电宝的充电示意图及简化电路图。图是充电过程中的电压、电流与时间的图像（数轴上的标度不按比例）
(1)充电宝在前1h内消耗了7200J电能，求这段时间的平均功率。
(2)当电压低于3V时，充电宝处于预充电阶段，是第几个阶段？
(3)判断在充电过程第三阶段，充电宝的电功率变大、变小还是不变？并写出依据。
(4)充电过程充电线的阻值可认为不变，能否通过分析来比较充电线在第一、二阶段哪段时间产生热量多？若能比较，请写出你的分析过程；若不能，请写出你的判断依据.
(5)充电宝的塑料外壳质量为0.02kg，在50s内温度从20℃升高到25℃，求此过程中塑料外壳吸收了多少热量。[充电宝外壳塑料的比热容为1.74×103J/（kg·℃）]
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、A
4、B
5、C
6、C
7、B
8、C
9、A
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、晶体 减少
14、1∶1； 4∶5
15、9481
16、1:3 3:1
三、实验题（共12分）
17、D 1.25 5 不能 灯丝电阻受温度影响
18、较小 -8 10 不会 烧杯中的水沸腾时温度保持在沸点不变，试管中的水无法继续吸热
19、2.5 0.5 5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5A；(2)48.4Ω；(3)1000W
23、 (1)2W (2)第一阶段(3)变小； 由图可知，电压U不变，而电流在变小，由P=UI可得，电功率变小(4)见解析 (5)174J
额定电压
220V
频率
50HZ
额定功率
加热
1100W
保温
100W
