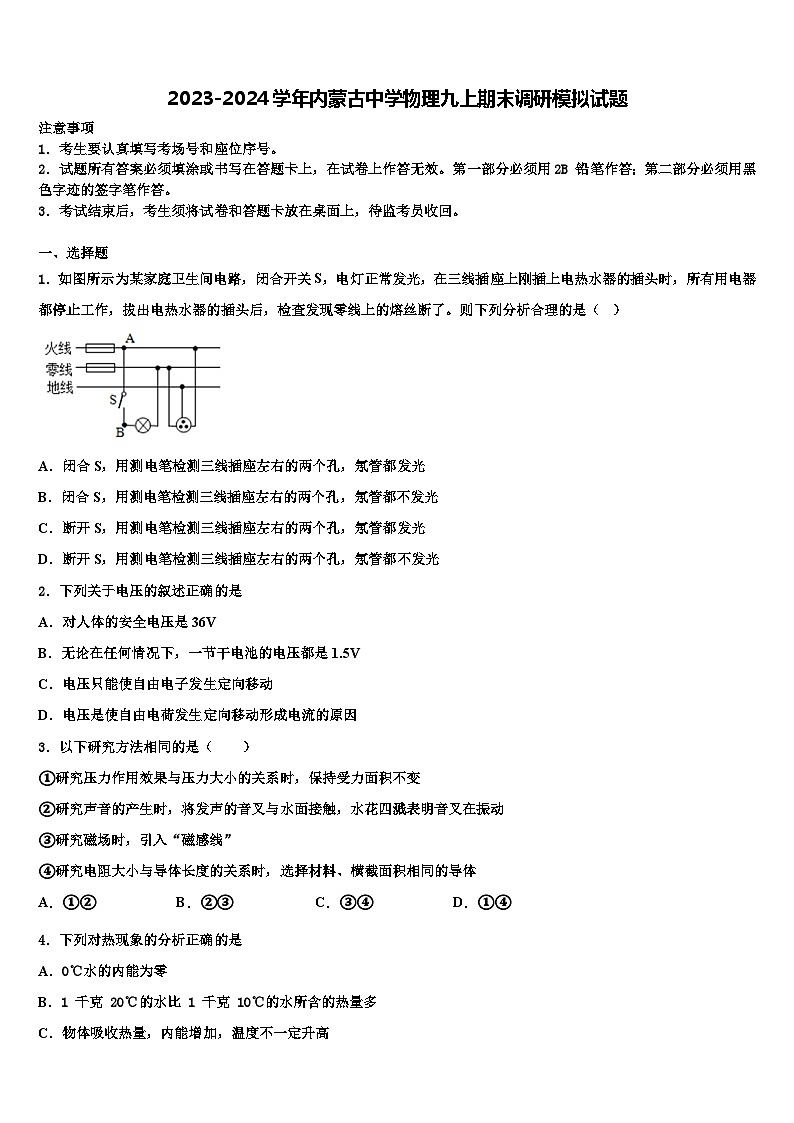

2023-2024学年内蒙古中学物理九上期末调研模拟试题

这是一份2023-2024学年内蒙古中学物理九上期末调研模拟试题，共14页。试卷主要包含了考生要认真填写考场号和座位序号，下列对热现象的分析正确的是等内容，欢迎下载使用。

1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题
1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（ ）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光
2．下列关于电压的叙述正确的是
A．对人体的安全电压是36V
B．无论在任何情况下，一节干电池的电压都是1.5V
C．电压只能使自由电子发生定向移动
D．电压是使自由电荷发生定向移动形成电流的原因
3．以下研究方法相同的是（ ）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
4．下列对热现象的分析正确的是
A．0℃水的内能为零
B．1 千克 20℃的水比 1 千克 10℃的水所含的热量多
C．物体吸收热量，内能增加，温度不一定升高
D．固体很难被压缩，说明分子间存在引力
5．某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的
A．总电流变小B．总电压变小C．总电阻变小D．总功率变小

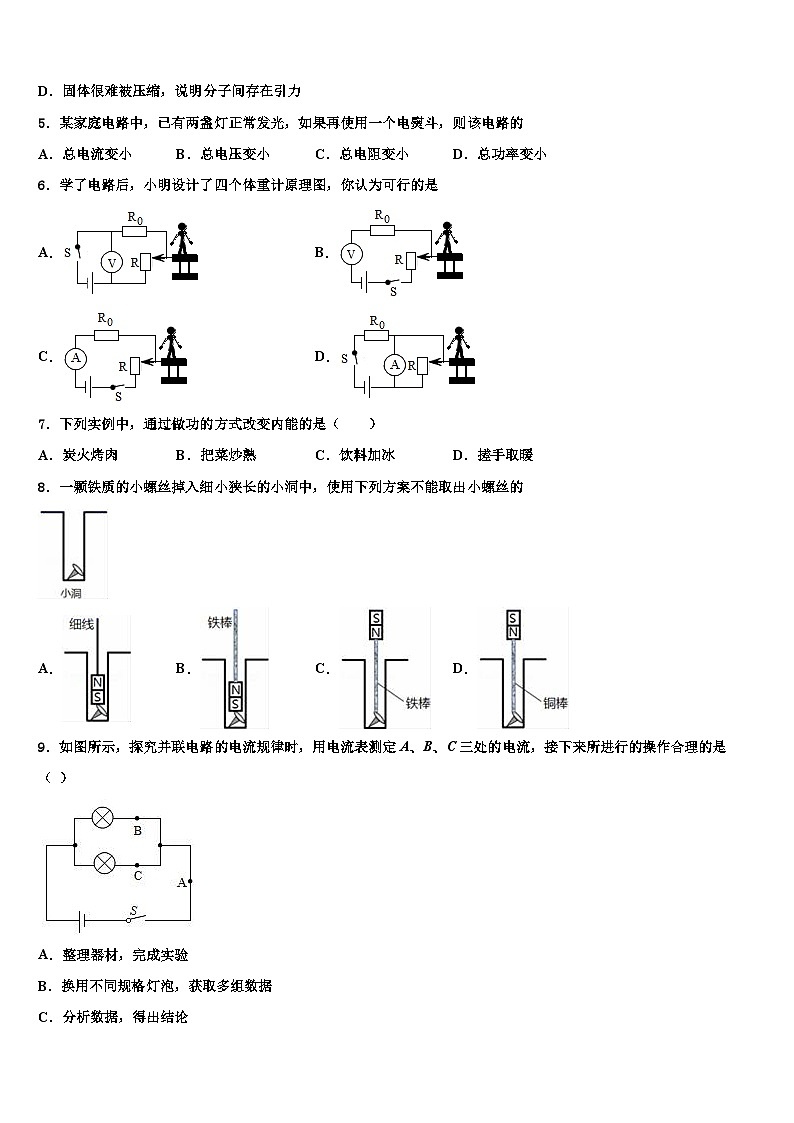

6．学了电路后，小明设计了四个体重计原理图，你认为可行的是
A．B．
C．D．
7．下列实例中，通过做功的方式改变内能的是（ ）
A．炭火烤肉B．把菜炒熟C．饮料加冰D．搓手取暖
8．一颗铁质的小螺丝掉入细小狭长的小洞中，使用下列方案不能取出小螺丝的
A．B．C．D．
9．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（ ）
A．整理器材，完成实验
B．换用不同规格灯泡，获取多组数据
C．分析数据，得出结论
D．换用电流表的量程，重新测量一次

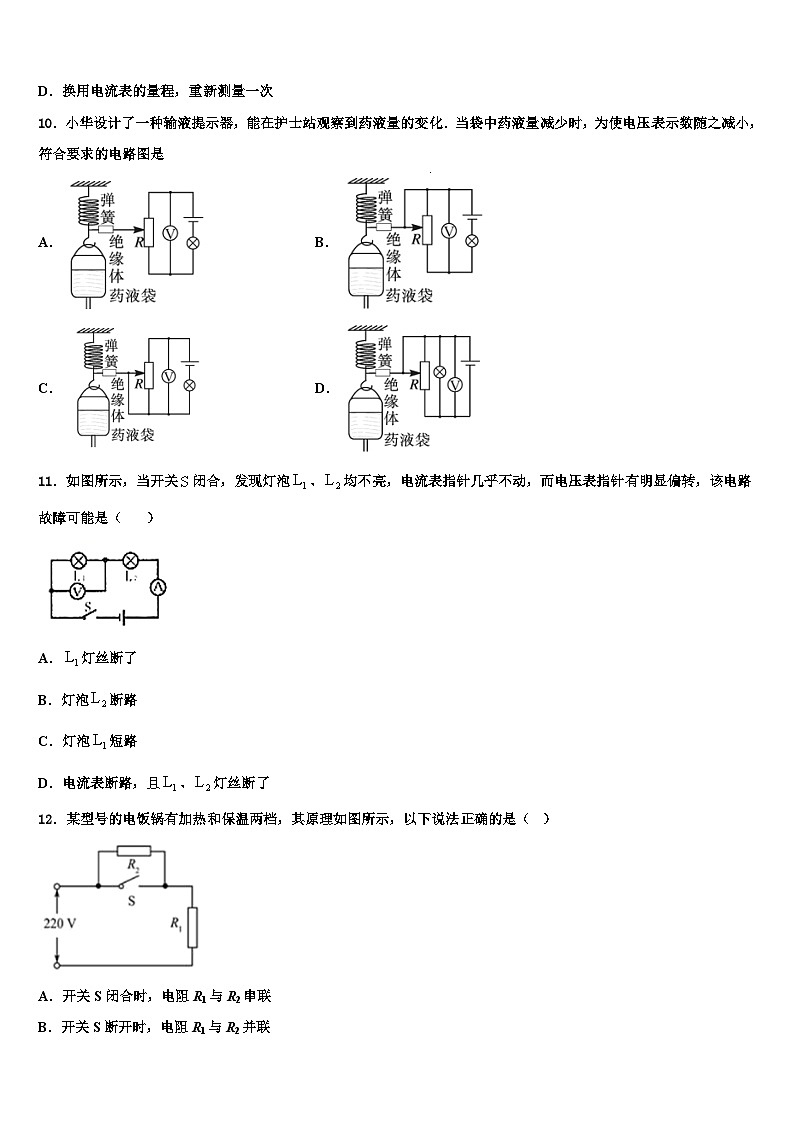

10．小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是
A．B．
C．D．
11．如图所示，当开关闭合，发现灯泡、均不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ）
A．灯丝断了
B．灯泡断路
C．灯泡短路
D．电流表断路，且、灯丝断了
12．某型号的电饭锅有加热和保温两档，其原理如图所示，以下说法正确的是（ ）
A．开关S闭合时，电阻R1与R2串联
B．开关S断开时，电阻R1与R2并联
C．开关S闭合时为加热状态
D．开关S闭合时为保温状态
二、填空题
13．生活中许多现象都可以用我们所学的物理知识解释。例如，烧水煮鸡蛋是利用_____的方式改变鸡蛋的内能；冬季取暖用到的电炉子是利用_____效应工作的。
14．火箭发射架下建有大水池，让高温火焰喷到水中，通过水发生______来吸收大量的热；火箭升空瞬间，会看到巨大的白色“气团”，这是水蒸气______形成的（选填物态变化的名称）．
15．在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示。请根据表中数据归纳出U与R的关系：U＝_____
16．如图所示是一种自动测定油箱内油面高度的装置。 R是滑动变阻器，它的金属片是杠杆的一端。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。若图中电源电压为24V，电流表的量程为0- 0.6A，滑动变阻器的最大值为60Ω，为了保证电流表不超量程，保护电阻R'的最小阻值应是_______Ω，如果油量表由电压表改装，在油量减少时，电压表示数也减少，电压表应该接在________两端。
三、实验题
17．（8分）小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流均小于0.6A，额定电压为2.5V的灯L1和额定电压为3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路进行探究：
（1）请用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整；
（______）
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_____（选填“AB”或“CD”）接线柱接入了电路；
（3）小雷排除故障后，按图1所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如表：小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮；
结合表中数据得出的结论是小灯泡越亮，它的实际功率越_____（选填“大”或“小”）；当电压为2.5V时，电流表示数如图所示，把表格补充完整：_______A，_________W，______Ω；
（4）用L2替换L1重复上面的实验时，需要改变_____表的量程，结果发现灯L2的亮度变化规律与灯L1相似；
（5）有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”，这种说法错误的原因是其忽略了_____的影响。
18．（8分）在“探究影响滑轮组机械效率的因素”实验中，某实验小组用如图所示的滑轮组匀速提升不同钩码的方法，分别测量了3组数据，实验数据记录如下：
(1)第①次测量中，额外功是_____J，机械效率为_____%。
(2)用同一个滑轮组提升不同重物至同一高度，提升的物重增加时，滑轮组做的额外功将_____（选填“变大”、“变小”或“不变”）。进一步分析可知，在动滑轮和绳重一定的情况下，该滑轮组的机械效率与物重和_____有关。
19．（8分）小王同学要测量额定电压为3.8V小灯泡的电功率，试验中使用的电源电压恒为6V

(1)按照电路图a,将图b的实物连接成实验电路。
（______）
(2)闭合开关前,要把滑动变阻器的滑片移到___________(选填“最右端”或“最左端”)
(3)小王同学将滑片移至正确位置后，闭合开关,观察到电压表的示数如图c所示，此时小灯泡两端的电压为________V.后经过阅读了解知道额定功率指的是在额定电压时小灯泡所消耗的功率即灯泡的两端电压为3.8V时的功率，他立即将电压表的量程改为0- 15V,但发现该量程已经损坏，在无法更换原实验器材的情况下请你帮他想想办法，接下来的操作是:___________________。
四、作图题
20．（8分）如图所示，闭合开关S后，磁铁的B端与通电螺线管左端相互排斥，请在图上标出：磁体A端的极性、磁感线的方向（画出一条线即可）。
21．（8分）某家庭用的壁灯上有两盏白炽灯，用一个开关控制它们的通断。请在图中画出该电路的连接。
（_____）
五、计算题
22．（10分）某家庭用的燃气热水器，将20 kg的水从20℃加热到70℃，完全燃烧了0.2 kg的燃气．已知水的比热容为4.2×103 J/（kg·℃），燃气的热值为5×107 J/kg．求：
（1）燃气完全燃烧放出的热量Q1；
（2）水吸收的热量Q2；
（3）该热水器烧水的效率．
23．（12分）某品牌电热水壶的铭牌上标着如下表所示的数据。用此电热水壶加热水，壶中装入2kg水，将这部分水从20℃加热到100℃，在额定电压下需用时间为1000s。请计算：
（1）水吸收的热量是多少?[已知水的比热容为c=4.2×103J/（kg·℃）]
（2）该电热水壶加热时的效率是多大?
参考答案
一、选择题
1、A
【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；
CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2、D
【解析】A、不高于36V的电压对人体都是安全的，并不局限于36V电路中，故A错误；B、一节新干电池的电压是1.5V，但使用后电压会减小；故B错误； C、电压既可以使自由电子发生定向一定形成电流，也可以使正电荷发生定向移动形成电流，故C错误； D、电压是使自由电荷发生定向移动形成电流的原因，故D正确；故选D．
3、D
【详解】①研究压力作用效果与压力大小的关系时，保持受力面积不变，运用的是控制变量法；
②研究声音的产生时，将发声的音叉与水面接触，水花四溅将音叉的振动放大，说明了声音是由物体振动产生的，采用的是转换法；
③研究磁场时，引入“磁感线”，采用的是模型法；
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体。采用的是控制变量法。
所以研究方法相同的是①与④。
故选D。
4、C
【解析】A. 任何温度的物体都有内能，故错误；
B. 热量指的是由于温差的存在而导致的能量转化过程中所转移的能量，不能说含有多少热量，故错误；
C.晶体熔化时吸收热量，内能增加，温度不变，故正确；
D. 固体很难被压缩，说明分子间存在着相互作用的斥力，故错误。
故选C.
5、C
【解析】家庭电路中各用电器并联，则由并联电路的特点可知哪一个量发生了变化。
【详解】A．由并联电路的规律可知，总电流等于两盏灯中电流加上电熨斗中的电流，故电流变大，故A错误；
B．使用电熨斗时应并联在电路中，则电熨斗上的电压为220V，即电路中电压不变，故B错误；
C．由欧姆定律的变形公式R＝可知，电路中的总电阻变小，故C正确；
D．由P＝UI可知，电路中的总功率变大，故D错误；
故选：C。
6、C
【详解】①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意．
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意．
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意．
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意．
故选C．
7、D
【详解】ABC．炭火烤肉、把菜炒熟、饮料加冰都是通过热传递改变内能的，所以ABC都不是通过做功的方式改变物体内能的，故ABC不符合题意。
D．搓手取暖是通过做功的方式改变内能的，故D符合题意。
8、D
【解析】磁体具有吸引磁性物质的性质．同时磁性物质可以被磁体磁化，从而获得磁性．
【详解】A、图中磁体可以吸引小螺丝，可以取出，不合题意；
B、图中磁体可以吸引小螺丝，可以取出，不合题意；
C、图中铁棒可以被磁体磁化，从而具有磁性，能吸引小螺丝，可以取出，不合题意；
D、铜棒不是磁性物质，不能被磁化，无法吸引小螺丝，不能取出，符合题意．
故选D．
9、B
【详解】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，故B正确，ACD错误。
故选B。
10、C
【详解】根据题意知道，当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；
由A图知道，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，所以，电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合要求；
由B图知道，变阻器下部分与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，由串联电路的分压特点知道，变阻器两端的电压变大，即电压表的示数变大，故B不符合要求；
由C图知道，变阻器上部分与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，由串联电路的分压特点知道，变阻器两端的电压变小，即电压表的示数变小，故C符合要求；
由D图知道，变阻器下部分与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故D不符合要求．
11、A
【详解】由图可知灯泡、串联，若当开关闭合，发现灯泡、均不亮，电流表指针几乎不动，说明电路存在断路，而电压表指针有明显偏转，说明电压表到电源两极是通的，所以可能是灯丝断了。故B、C、D项不符合题意，A项符合题意。
12、C
【详解】A．由电路图可知，当S闭合时，电阻R2被短路，只有电阻R1接入电路，故A错误；
B．开关S断开时，电流的路径只有一条，此时电阻R1与R2串联，故B错误；
CD．当S闭合时，电阻R2被短路，只有电阻R1接入电路，电路中电阻较小，电源两端的电压不变，由电功率公式P可知，此时电饭锅电功率较大，电饭锅处于加热状态，故C正确，D错误。
故选C。
二、填空题
13、热传递 电流热
【解析】[1]烧水煮鸡蛋，水的温度高，鸡蛋温度低，两者之间存在温度差，所以发生热传递，利用热传递的方式改变鸡蛋的内能；
[2]电炉子工作时把电能转化为内能，是利用电流的热效应工作的。
14、汽化 液化
【详解】火箭发射时，向水中喷射高温火焰，使水迅速汽化吸热，产生大量的水蒸气，这些水蒸气上升时遇冷液化成小水滴，聚集成巨大的白色“气团”．
15、U＝（0.5V/Ω）R+2V
【解析】由表格数据可知，U与R成一次函数关系，可设为U＝kR+b，
把R＝2Ω，U＝3V和R＝6Ω，U＝5V代入可得：
3V＝k×2Ω+b，5V＝k×6Ω+b，
联立等式可得：k＝0.5V/Ω，b＝2V，
则有：U＝（0.5V/Ω）R+2V。
16、40 R′
【详解】[1]为了保证电流表不超量程，即电路中电流最大为0.6A，则电路中电阻最小为：
R===40Ω，
即保护电阻R'的最小阻值应是40Ω；
[2]由图可知，当邮箱中油量减少时，滑动变阻器阻值变大，根据分压规律可知，此时滑动变阻器两端电压将升高，则保护电阻R'两端的电压将降低。故如果油量表由电压表改装，在油量减少时，电压表示数要减少，则电压表应该接在R'两端。
三、实验题
17、 AB 大 0.24 0.6 10.42 电压 温度
【详解】(1)[1]电压表与小灯泡L1并联，滑动变阻器与电流表串联，如下图所示：
；
(2)[2]闭合开关，灯L1几乎不发光，说明电路电流太小，从而可知电路电阻太大，并且移动滑动变阻器滑片，灯泡亮度不改变，即可以判断是滑动变阻器A、B两个接线柱接入了电路；
(3)[3]由题意可知，从实验1到实验2，再到实验3，灯泡越亮，灯泡的实际功率越大；
[4]由电流表的指针位置可知，当电压为2.5V时，电流表的示数是0.24A；
[5]由可知，当电压为2.5V时，小灯泡的实际功率是：
；
[6]由欧姆定律可知，当电压为2.5V时，小灯泡的电阻是：
；
(4)[7]用L2替换L1重复上面的实验时，L2的额定电压是3.8V，需要改变电压表的量程；
(5)[8]灯丝电阻受温度影响较大，灯泡在不同电压下，温度不同，灯丝中电阻不同，计算平均值代表灯丝电阻无意义，该同学忽略了温度对电阻的影响。
18、0.1 66.7 变大 摩擦
【详解】(1)[1]由表中数据额外功为：
；
[2]机械效率为：
；
(2)[3]由第②组数据可得额外功为：
由第③组数据可得额外功为：
所以说用同一个滑轮组提升不同重物至同一高度，提升的物重增加时，滑轮组做的额外功将变大；
[4]滑轮组做的功额外功包括克服滑轮重做功、克服绳重做功、克服摩擦做功，由机械效率公式可知：
。
所以在动滑轮和绳重一定的情况下，该滑轮组的机械效率与物重和摩擦有关。
19、详见解析 最右端 2.9 将电压表接在滑动变阻器两端，再调节滑动变阻器，使电压表示数为2.2V，读出此时电流表示数，并记录数据。
【解析】（1）
(2)为防止电路电流过大而损坏电路设备，在闭合开关前，滑片应移至最大阻值处即，要把滑动变阻器的滑片移到最右端。
(3)由图知，电压表选择的0—3V两程，对应的分度值为0.1V，此时电压表的示数是 2.9V，而小灯泡的额定电压是3.8V，所以立即将电压表的量程改为0- 15V, 但发现该量程已经损坏，
所以在原器材的基础上，根据串联电路的电压关系，把电压表并联再滑动变阻器两端，因电源电压为6V，让小灯泡两端的电压达到额定电压3.8V，所以移动滑动变阻器的滑片使它两端的电压为U滑=6V—3.8V=2.2V，读出电流表的示数，并记录数据。
四、作图题
20、
【解析】根据电源的左端为负极，右端为正极，可知电流的流向；
由安培定则：右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端为N极，
已知磁铁的B端与通电螺线管左端相互排斥，同名磁极相互排斥，则磁铁的B端为N极，磁铁A端为S极，
在磁体外部，磁感线的方向由N极指向S极，如下图所示：
。
21、
【详解】两盏白炽灯是并联的，两盏白炽灯有一个开关控制，因此开关接在干路上。从安全角度考虑，开关与火线相连，如下图所示：
五、计算题
22、1×107J 4.2×106J 42%
【分析】（1）知道燃气的体积和热值，根据Q放＝qm求出燃气完全燃烧放出的热量；
（2）知道水的质量、水的比热容以及初温、末温，根据Q吸＝cm（t-t0）求水吸收的热量；
（3）根据η＝求出该热水器烧水的效率．
【详解】(1)燃气完全燃烧放出的热量：Q1＝qm＝5×107J/kg×0.2kg＝1×107J；
(2)水吸收的热量：Q2＝cm(t−t0)＝4.2×103J/(kg⋅℃)×20kg×(70℃−20℃)＝4.2×106J，
(3)该热水器烧水的效率：η＝×100%＝42%．
23、 (1)J;(2)84%
【详解】(1)水吸收的热量为
=J
(2)加热时功率为P=800W 消耗的电能为
J
答：(1) 水吸收的热量是J；(2) 该电热水壶加热时的效率是84%。
R/Ω
2
4
6
8
10
12
U/V
3
4
5
6
7
8
次数
电压U/V
电流I/A
实际功率P/W
电阻R/Ω
1
1.6
0.20
0.32
8.00
2
2.0
0.22
0.44
9.09
3
2.5
次数
动滑轮重/N
钩码重/N
钩码上升
的距离/cm
弹簧测力计
的示数/N
弹簧测力计
上升的距离/cm
机械
效率
①
0.6
2
10
1
30
②
0.6
4
10
1.7
30
78.4%
③
0.6
6
10
2.4
30
83.3%
