北京大附中2023-2024学年物理九年级第一学期期末考试试题含答案
展开
这是一份北京大附中2023-2024学年物理九年级第一学期期末考试试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，下列数据中最接近生活实际的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）

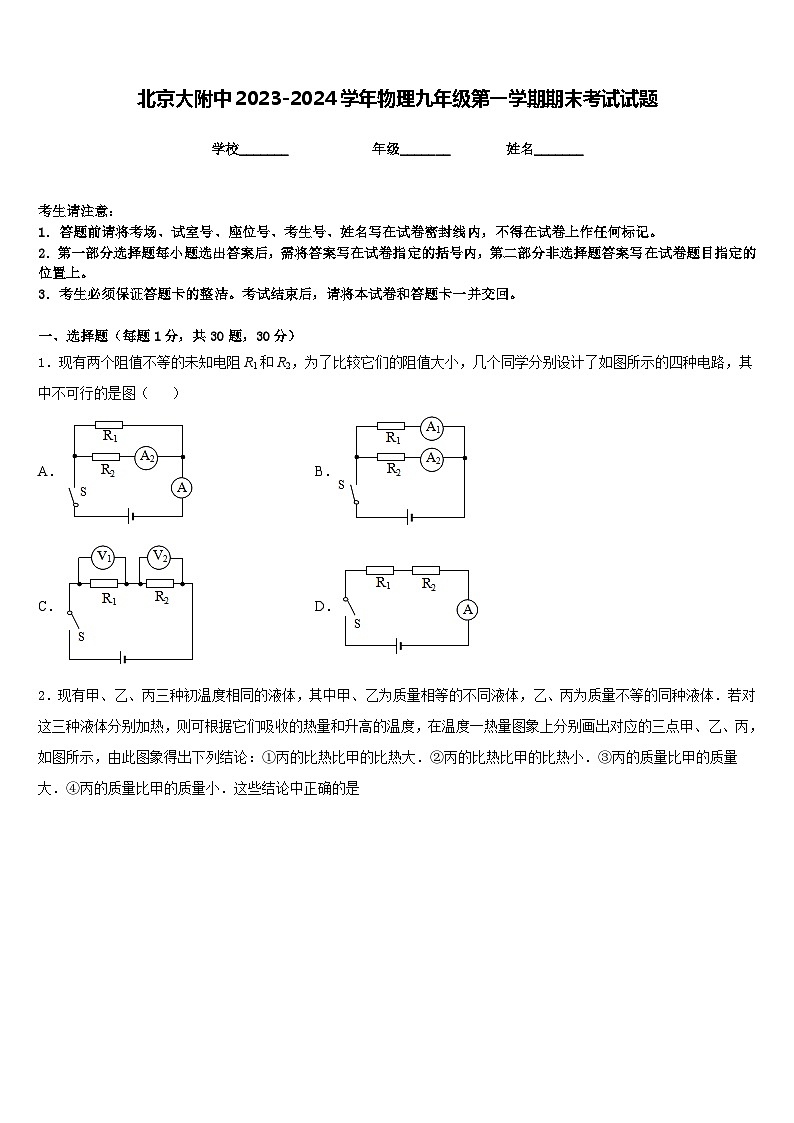

1．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A．B．
C．D．

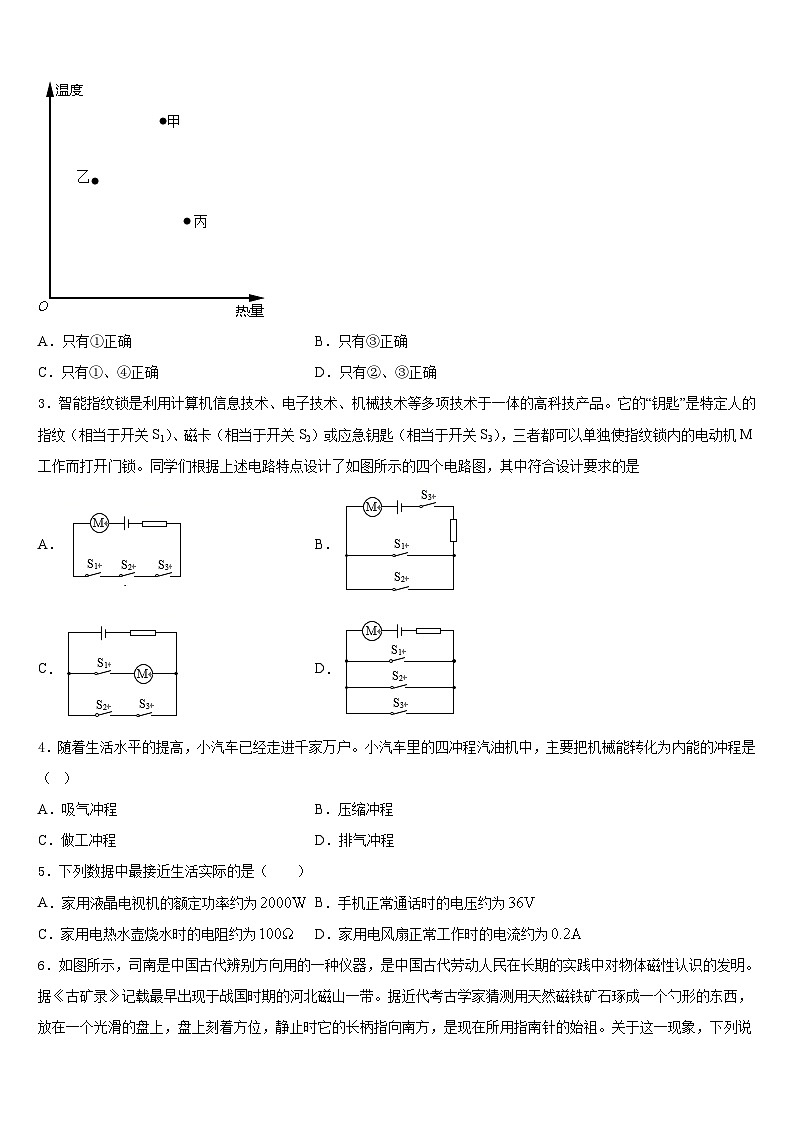

2．现有甲、乙、丙三种初温度相同的液体，其中甲、乙为质量相等的不同液体，乙、丙为质量不等的同种液体．若对这三种液体分别加热，则可根据它们吸收的热量和升高的温度，在温度一热量图象上分别画出对应的三点甲、乙、丙，如图所示，由此图象得出下列结论：①丙的比热比甲的比热大．②丙的比热比甲的比热小．③丙的质量比甲的质量大．④丙的质量比甲的质量小．这些结论中正确的是
A．只有①正确B．只有③正确
C．只有①、④正确D．只有②、③正确
3．智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。它的“钥匙”是特定人的指纹（相当于开关S1）、磁卡（相当于开关S2）或应急钥匙（相当于开关S3），三者都可以单独使指纹锁内的电动机M工作而打开门锁。同学们根据上述电路特点设计了如图所示的四个电路图，其中符合设计要求的是
A．B．
C．D．
4．随着生活水平的提高，小汽车已经走进千家万户。小汽车里的四冲程汽油机中，主要把机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程
C．做工冲程D．排气冲程
5．下列数据中最接近生活实际的是（ ）
A．家用液晶电视机的额定功率约为B．手机正常通话时的电压约为
C．家用电热水壶烧水时的电阻约为D．家用电风扇正常工作时的电流约为

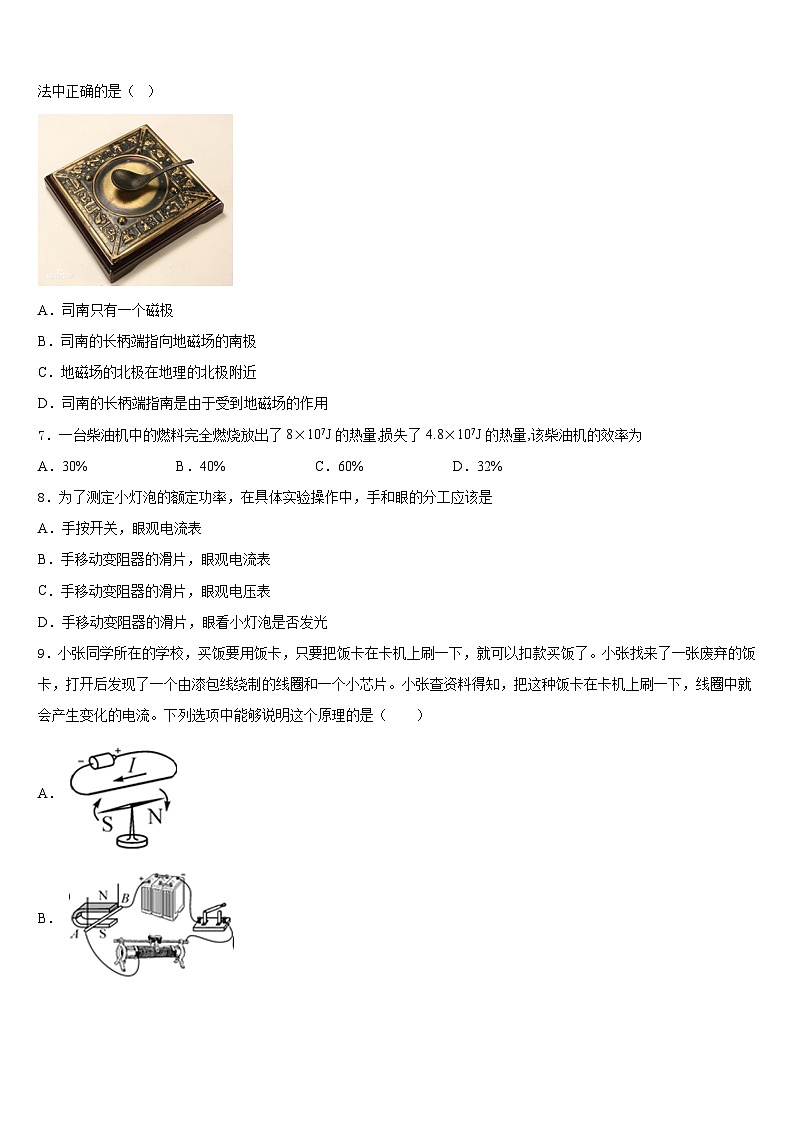

6．如图所示，司南是中国古代辨别方向用的一种仪器，是中国古代劳动人民在长期的实践中对物体磁性认识的发明。据《古矿录》记载最早出现于战国时期的河北磁山一带。据近代考古学家猜测用天然磁铁矿石琢成一个勺形的东西，放在一个光滑的盘上，盘上刻着方位，静止时它的长柄指向南方，是现在所用指南针的始祖。关于这一现象，下列说法中正确的是（ ）
A．司南只有一个磁极
B．司南的长柄端指向地磁场的南极
C．地磁场的北极在地理的北极附近
D．司南的长柄端指南是由于受到地磁场的作用
7．一台柴油机中的燃料完全燃烧放出了8×107J的热量,损失了4.8×107J的热量,该柴油机的效率为
A．30%B．40%C．60%D．32%
8．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
9．小张同学所在的学校，买饭要用饭卡，只要把饭卡在卡机上刷一下，就可以扣款买饭了。小张找来了一张废弃的饭卡，打开后发现了一个由漆包线绕制的线圈和一个小芯片。小张查资料得知，把这种饭卡在卡机上刷一下，线圈中就会产生变化的电流。下列选项中能够说明这个原理的是（ ）
A．
B．
C．
D．
10．如图所示，电源电压保持不变，不考虑灯丝电阻变化，闭合开关S、S1，电灯均发光，电表均有示数，当开关S1由闭合到断开，下列说法正确的是
A．电灯L2变亮B．电压表V1变化量和电流表A3变化量之比不变
C．灯L1电流变化量小于A2电流变化量D．为了使电压表V2恢复到原来的数值，滑片应向上滑
11．导体和绝缘体是重要的电工材料，下列关于导体和绝缘体的说法中正确的是（ ）
A．物体内部有电荷就是导体
B．不管条件如何变化，绝缘体永远是绝缘体
C．玻璃与丝绸摩擦带电说明玻璃是导体
D．变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘
12． “伏安法”测电阻R的部分电路如图所示，关于测得的电阻值大小和误差原因分析正确的是（ ）
A．R偏小，因为电流表测量值比通过电阻R的实际电流大一点
B．R偏大，因为电流表测量值比通过电阻R的实际电流小一点
C．R偏大，因为电压表测量值比电阻两端的实际电压大一点
D．R偏小，因为电压表测量值比电阻两端的实际电压小一点
二、填空题（每题5分，共4题，20分）
13．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．
14．电饭锅做饭过程是将电能转化为______，电池充电的过程是将电能转化为__________能。
15．家庭电路中，两根进户线是火线和零线，它们之间的电压是____________伏，用测电笔来判断时，如果氖管发光，则所测的是____________，经验证明，只有不高于 ____________V的电压对人体才是安全的，所以家庭用电中要注意安全。
16．图中电阻箱的阻值是_____Ω。
三、实验题（共12分）
17．（4分）在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块。请回答下列问题：
（1）该实验的目的是研究动能的大小与________的关系；
（2）让同一铁球从斜面的不同高度由静止释放的目的是_____________________；
（3）该实验是通过观察___________________来比较铁球动能的大小；
（4）通过甲乙两图的实验探究可以得出的结论是：____________________。
18．（4分）小亮同学在探究“电流通过导体产生热量的多少与什么因素有关”时，采用了如图所示的实验装置。
（1）盒内封闭一定量的空气的优点是空气受热容易膨胀，便于实验观察，在实验中是通过观察__________来比较电流通过导体产生热量的多少；
（2）你认为该图所示的装置是用来研究电流通过导体产生的热量与_________的关系；
（3）由实验现象可以得到的结论是在___________、通电时间相同的情况下，通过导体的_________越大，导体产生的热量越多。
19．（4分）同学们用如图甲所示的实验器材测量“小灯泡的额定功率”，所用电源的电压为6V，灯泡的额定电压UL=3.8V，额定功率约为1~1.5W。
（1）请你用笔画线代替导线将图甲所示的实物电路补充完整____________；
（2）小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将__________（选填“变大”、“变小”或“不变”）。当小灯泡正常发光，电流表的示数如图乙所示，则电流表的示数是____________A，小灯泡的额定功率是_____________W；
（3）为了减小该实验的误差，小杜对电路中的电表接法进行了改进，他的做法是______。
四、作图题（共16分）
20．（8分）如图甲所示电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮③在图乙中的方框内画出电路图
21．（8分）根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
（_____）
五、计算题（共22分）
22．（10分）如图甲是某品牌多功能电热养生壶，如图乙为其简化的电路图。电热养生壶为了煮制不同的食材，设有“高速档”、“中速档”和“低速档”三个档位，铭牌参数见表格，其中“中速档“和“低速档“功率模糊不清。已知电阻R2＝96.8Ω．求：
（1）养生壶在高速档正常工作5min消耗的电能为多少焦？
（2）R1的阻值为多少Ω；
（3）在某用电高峰期，若家庭电路中只有电热养生壶在“低速档”工作，标有“3000imp/kW•h“的电能表指示灯用时4min闪烁81次，此时家庭电路两端的实际电压为多少V？
23．（12分）如图所示，是一个照明系统模拟控制电路.已知电源电压U=4.5V，定值电阻R1=5Ω。滑动变阻器R2上标有“25Ω 1A”，R3为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为lx，白天光照度大于31x），当R1两端电压低至0.5V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）。利用该装置可以实现当光照度低至某一设定值E0时，照明系统内照明灯自动工作。
（1）闭合开关S，将滑片P移至b端，求E0为多少?
（2）要使E0=1.5lx，则R2接入电路的电阻应调为多大?若环境的光照度降至1.5lx时能保持3min不变，求这段时间内R2消耗的电能?
（3）本系统可调E0的最小值是?
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、B
5、D
6、D
7、B
8、C
9、C
10、D
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、b和c 镍铬合金线
14、内能 化学
15、220 火线 36
16、5607
三、实验题（共12分）
17、速度 小球到达水平面时的速度不同 木块移动的距离 质量一定时，速度越大，动能越大
18、两个U形管中液面的高度差 电流大小 电阻 电流
19、 变大 0.3 1.14 详见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）4.5×105J；（2）48.4Ω；（3）198V
23、 (1)；(2)；；(3)
