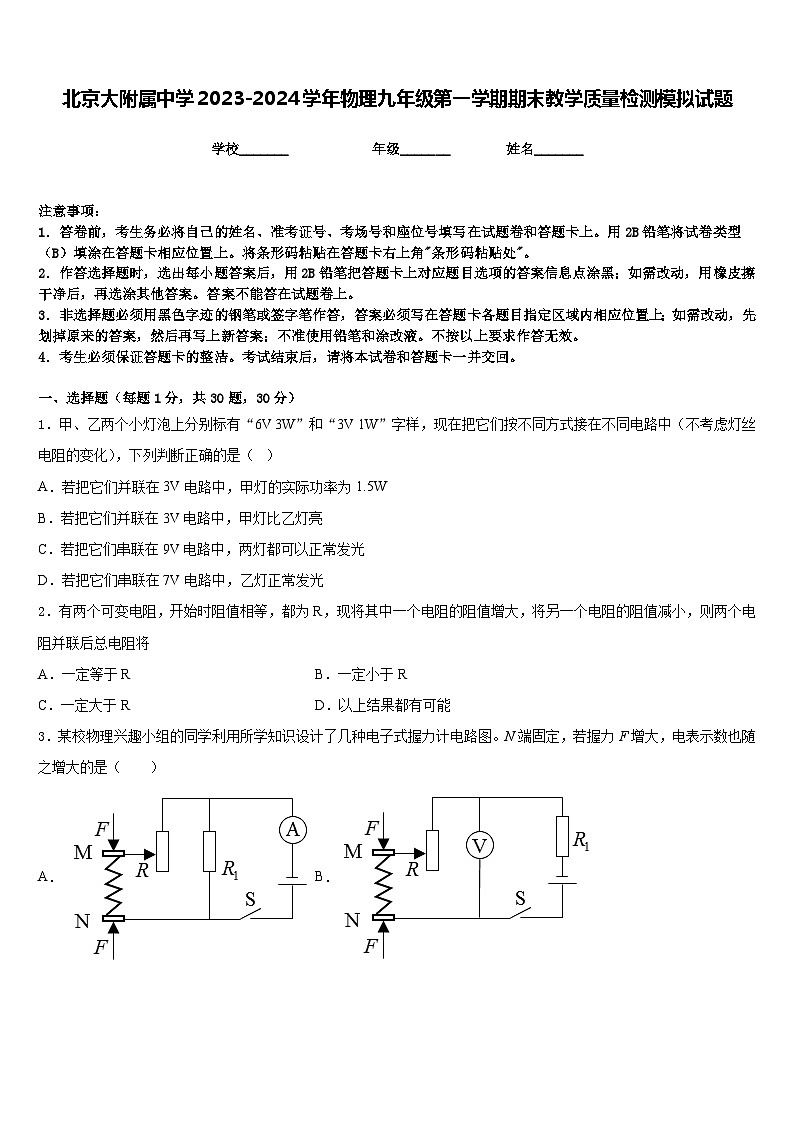

北京大附属中学2023-2024学年物理九年级第一学期期末教学质量检测模拟试题含答案

这是一份北京大附属中学2023-2024学年物理九年级第一学期期末教学质量检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，关于燃料的热值下列说法正确的是，下列有关电学知识的说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．甲、乙两个小灯泡上分别标有“6V 3W”和“3V 1W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断正确的是（ ）
A．若把它们并联在3V电路中，甲灯的实际功率为1.5W
B．若把它们并联在3V电路中，甲灯比乙灯亮
C．若把它们串联在9V电路中，两灯都可以正常发光
D．若把它们串联在7V电路中，乙灯正常发光
2．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将
A．一定等于RB．一定小于R
C．一定大于RD．以上结果都有可能

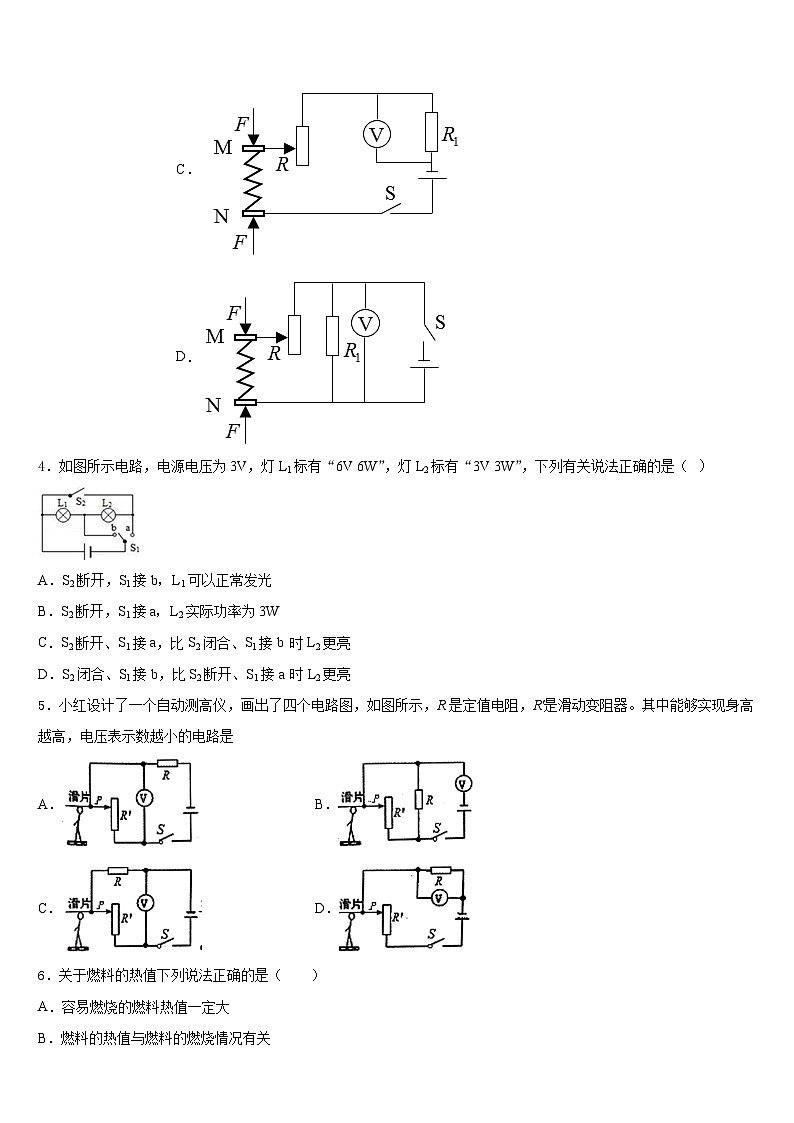

3．某校物理兴趣小组的同学利用所学知识设计了几种电子式握力计电路图。N端固定，若握力F增大，电表示数也随之增大的是（ ）
A．B．C．D．
4．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2断开、S1接a，比S2闭合、S1接b 时L2更亮
D．S2闭合、S1接b，比S2断开、S1接a 时L2更亮
5．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。其中能够实现身高越高，电压表示数越小的电路是
A．B．
C．D．
6．关于燃料的热值下列说法正确的是（ ）
A．容易燃烧的燃料热值一定大
B．燃料的热值与燃料的燃烧情况有关
C．0.5kg的煤油和1.5kg的煤油热值一样大
D．煤的热值比干木材的大，煤燃烧放出的热量比干木材放出的热量多
7．下列有关电学知识的说法正确的是( )
A．常温下导体中通过的电流为零时，它的电阻不为零
B．只有正电荷定向移动才能形成电流
C．电源是提供电压的装置，只要有电源，电路中就有电流
D．电能表能直接测量正在使用的用电器的总电功率
8．如图甲所示，完全相同的A、B两物块叠放在同一水平桌面上，用F1＝50N的水平力作用在B物块上，A、B一起做匀速直线运动;若将F2按如图乙所示作用在A物块上，它们一起做匀速直线运动，下列判断正确的是（ ）
A．甲图中，地面对A的摩擦力为25N
B．甲图中，A，B之间没有摩擦力
C．乙图中，F2大小为50N
D．乙图中，A、B之间为静摩擦力，B对A的摩擦力为25N
9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V
10．如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱．图中与电动平衡车驱动前行过程原理相同的是
A．
B．
C．
D．
11．首先发现电流周围存在磁场的物理学家是（ ）
A．奥斯特B．焦耳C．沈括D．安培
12．某物理兴趣小组同学设计了如下四个电子秤工作电路，当秤盘上所加重物越多时，电流表或电压表示数就越大，则符合要求的电路是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．某型号的柴油的热值是4.2×107J/kg ，1.5 kg的柴油完全燃烧时放出的热量是_____J，若这些热量全部被水吸收，可以使______kg的水从30℃上升到80℃。已知水的比热容是4.2×103J/（kg·℃）。
14．当导体两端的电压为3V时，通过导体的电流为0.3A，该导体的电阻为________Ω。.若使导体中的电流为0.5A，则导体两端的电压是________V。若导体两端电压为0V时，通过导体的电流为________A。
15．小明沿水平方向用力推静止在水平地面上的桌子，但没有推动，此时他对桌子的推力________桌子所受到的阻力（填“大于”、“小于”或“等于”），此过程中小明________（填“有”或“没有”）做功．
16． “汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的________大，有的航天器火箭发动机用氢作燃料，这是因为氢气的________很大。
三、实验题（共12分）
17．（4分）圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图。
（1）实验是通过观察两个U形管中______的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系．
（3）乙图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系，由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的电流____，电阻产生的热量____（选填“越大”“越小”或“不变”）。
（4）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是______。
18．（4分）（实验探究）实验中学物理实验小组的同学用以下实验器材，共同动手动脑，协作完成了测定“额定电压为2.5V的小灯泡电功率”的实验：
(1)小组中小泽同学负责连接电路，连接完后，小王组长检查发现有2根导线连接错误，拆除这2根导线后，剩下如图甲所示电路由小楚同学正确连核完成，且接通电路滑片P向右移动灯会变亮。请你用笔画线代替导线将小楚同学正确的连线展示出来；
（__________）
(2)连好线后小法同学还发现，滑动变阻器滑片P在图甲中的位置不对，她将滑动变阻器调到________端后（选填“A”或“B”），再闭合开关，移动滑片P到某处时，电压表示数如图乙所示，若马上想测量小灯泡的额定功率，接下来的操作应将滑片P向_______（选填“A”或“B”）端移动，同时，眼睛注意观察______表，当其读数为________时，停止移动滑片，并记录另一电表的示数；
(3)小泽同学连接好电路想重做一次，闭合开关，移动滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是灯出现__________（选填“短路”或“断路”）；
(4)小组同学共同努力排除故障，做了多次实验，记录了多组U、I数据，并绘制了如图丙所示的I—U图像，根据图像信息，小灯泡的额定功率是_________W。
19．（4分）在“测定小灯泡电功率”的实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为20Ω，可供选用的滑动变阻器R1和R2的最大阻值分别为25Ω、50Ω，实验电路图如图甲所示。
（1）该实验的原理是________（用公式表示）；
（2）实验应选用的滑动变阻器是________（选填“R1”或“R2”）；
（3）电路正确连接后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是（_____________）
A．更换小灯泡 B．检查电路是否断路
C．向左移动滑动变阻器滑片 D．向右移动滑动变阻器滑片
（4）如图乙是根据实验数据绘成的U-I图像。根据图像提供的信息，可计算出小灯泡的额定功率是_____W；
（5）当小灯泡两端的实际电压为额定电压的一半时，小灯泡的实际功率P实______P额（选填“大于”“小于”或“等于”）。
四、作图题（共16分）
20．（8分）将图中的电灯、开关和插座连接到家庭电路中。
（______）
21．（8分）如图所示，闭合开关S后，磁铁的B端与通电螺线管左端相互排斥，请在图上标出：磁体A端的极性、磁感线的方向（画出一条线即可）。
五、计算题（共22分）
22．（10分）在图甲的电路中，电源电压为6 伏且保持不变，滑动变阻器R1 标有“100Ω 2A”字样。闭合开关S 后，电流表A1 和A2 的示数分别如图乙，求：
（1）通过电阻 R2 的电流；
（2）通电10 秒钟，电流通过电阻R2 所做的功W2；
（3）重新移动滑动变阻器 R1 的滑片 P，使两个电流表指针偏离零刻度的角度恰好相同，求此时变阻器 R1 消耗的功率 P1。
23．（12分）右表是× ×牌电水壶的铭牌。某次使用过程中，该电水壶把1.5kg的水从25℃加热到100℃，消耗的电能为。求这次使用过程中：
（1）水吸收的热量；
（2）该电水壶的效率η；
（3）若此次加热时间为350s，通过计算说明此过程电水壶是否正常工作。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、D
5、D
6、C
7、A
8、C
9、D
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、6.3×107J 300
14、10 5 0
15、等于；没有
16、比热容 热值
三、实验题（共12分）
17、液面高度 电阻 电流 越大 越大 装置漏气
18、 A B 电压表 2.5V 断路 0.5
19、 R2 C 0.5 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)7.5Ω；(2) 48J；(1)1.2W
23、 (1) 4.725×105J；(2) 90%；(3)正常工作。
