学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．用体温计测量病人甲的体温，示数是38.5℃，如果该体温计未经甩过就用来测量病人乙的体温，则体温计的示数可能是（ ）
A．37.0℃B．37.5 ℃C．38.0 ℃D．38.5 ℃
2．如图所示，底面积均为100cm2的薄壁容盤甲和乙（不计容器质量），里面分别装有质量均为2kg的水和另一种液体，液面相平。把一物块浸没在甲客器的水中、水未溢出，甲容器中水面上升5cm，水对容器底部的压强增加量与容器对地面的压强增加量之比为1：3：当把另一完全相同的物块浸没在乙容器的液体中，液体未溢出。则下列结论不正确的是（ ）
A．物块的密度等于3×103kg/m3
B．乙容器中液体密度小于甲容器中液体密度
C．乙容器对地面压强为3.5×103Pa
D．甲容器对地面的压力增加了15N

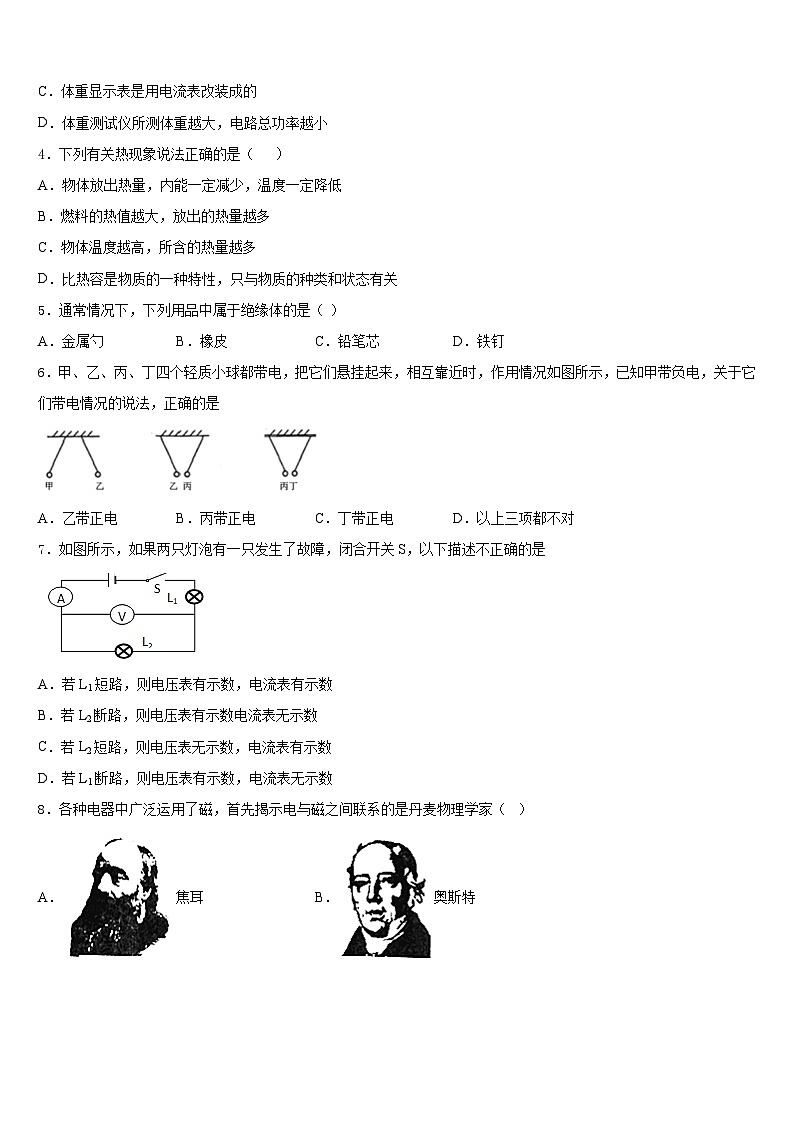

3．如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）
A．体重越大，体重显示表的示数越小
B．体重测试仪电路由于缺少开关，始终处于通路
C．体重显示表是用电流表改装成的
D．体重测试仪所测体重越大，电路总功率越小
4．下列有关热现象说法正确的是（ ）
A．物体放出热量，内能一定减少，温度一定降低
B．燃料的热值越大，放出的热量越多
C．物体温度越高，所含的热量越多
D．比热容是物质的一种特性，只与物质的种类和状态有关
5．通常情况下，下列用品中属于绝缘体的是（ ）
A．金属勺B．橡皮C．铅笔芯D．铁钉
6．甲、乙、丙、丁四个轻质小球都带电，把它们悬挂起来，相互靠近时，作用情况如图所示，已知甲带负电，关于它们带电情况的说法，正确的是
A．乙带正电B．丙带正电C．丁带正电D．以上三项都不对
7．如图所示，如果两只灯泡有一只发生了故障，闭合开关S，以下描述不正确的是
A．若L1短路，则电压表有示数，电流表有示数
B．若L2断路，则电压表有示数电流表无示数
C．若L2短路，则电压表无示数，电流表有示数
D．若L1断路，则电压表有示数，电流表无示数
8．各种电器中广泛运用了磁，首先揭示电与磁之间联系的是丹麦物理学家（ ）
A．焦耳B．奥斯特
C．安培D．法拉第
9．小明将额定电压是220V的甲、乙二灯串联接在220V的电源上,闭合开关后,甲灯发光乙灯不发光,则( )
A．乙灯的灯丝断了B．乙灯的电阻太小
C．乙灯的电阻太大D．乙灯两端电压太大
10．如图所示，电源电压保持不变，开关S 闭合后，灯L1、L2都能发光，甲、乙两个电表的示数之比是3：5；当开关断开时，为了使灯L1、L2都能发光，忽略灯丝电阻的变化，则甲乙两表（ ）
A．甲表为电流表，乙表为电压表，示数之比为3：2
B．甲表为电压表，乙表为电流表，示数之比为2：3
C．甲乙两表都为电流表，示数之比为5：2
D．甲乙两表都为电流表，示数之比为2：5
11．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
①电磁铁的右端为N极
②小磁针将顺时针旋转
③当P向左滑动时，电磁铁的磁性增强，指示灯变亮
④当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
A．只有④正确B．只有③④正确
C．只有②③正确D．①②③④都正确
12．如图所示的电路，闭合开关S1S3后，发现灯L1不亮，L2正常发光。此电路的故障可能( )
A．开关S接触不良B．电灯L1灯丝断了
C．电灯L1的两个接线柱被一根导线直接相连D．电灯L2灯丝断了
二、填空题（每题5分，共4题，20分）
13．为了保证家庭电路的安全，现在人们都在家庭电路的干路上安装空气开关，空气开关不但起到开关作用，而且可以起到保险装置的作用，保险装置的作用是在家庭电路________时，自动切断电路，保护电路安全。某同学家中所装的空气开关的额定电流为10.00A，他家中有150W的电视机一台，100W的计算机一台，150W的电冰箱一台，40W的日光灯盏，1600W的电磁炉一个，这些用电器________（填“能”或“不能”）同时使用。
14．走近加油站，会闻到汽油的味道，是因为分子在做______；冬季在加油站不宜整理衣服和头发，因为易发生_____现象；加油前我们需要触摸加油机上的静电消除器(如图)避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是____电荷。
15．夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑物上安装_______，潮湿的雨季，人体的安全电压将_______（选填“变大”、“变小”或“不变”）。
16．在CES亚洲展会上，有一款“未来基因健身车”的自发电智能单车，如图所示，骑行时利用线圈在磁场中转动发电，发电的原理是__，发电过程__能转化为电能。该智能单车还能通过USB端口给手机充电，此时智能单车在电路中属于__（选填“电源”或“用电器”）。
三、实验题（共12分）
17．（4分）在探究“影响电流热效应的因素”实验中：
(1)为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫________。若他想让烧瓶内液体在短时间内温度变化更明显，应选用__________（选填“煤油”或“水”），理由是___________。
(2)小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填人表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）。由此得出：同一导体，在通电时间相等时，电流___________，其产生的热量___________。
(3)若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中___________（选填“A”或“B”）烧瓶与甲图中的烧瓶___________（选填“串联”或”并联”）。
18．（4分）测量小灯泡额定功率的实验中，器材如下：待测小灯泡（额定电压为2.5V）、电源、电流表（0～0.6A、0～3A ）、电压表（0～3V 、0～15V）、滑动变阻器、开关各一只，导线若干。
(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（____）
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是_____；
A．检查灯泡是否断路 B．检查灯泡是否短路
C．检查开关接触是否良好 D．移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为_____A，小灯泡的额定功率为_____W。
19．（4分）在探究“影响电流热效应的因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较__________，来判断相同时间内不同电流产生的热量多少．下面的探究实例中，也是采用这种研究方法的是______．
A．力是看不见的，可以通过力的作用效果认识它
B．探究电流与电压、电阻的关系．
C．用总电阻表示同一段电路中串联的两个电阻．
实验中烧瓶内液体小明选择了煤油而不是水，这样选择的理由是_________________．
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．
由此得出：同一导体，在通电时间相等时，电流___，其产生的热量 _______．
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中 ____（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻_______（选填“串联”或“并联”）．
（4）小明提议利用上述实验装置该做“比较水和煤油比热容的大小”的实验，则他应选择乙图中_____（选填“A”或“B”）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成___________．水和煤油吸热的多少是通过________________ 来反映的（选填“温度计示数”或“加热时间”）．
四、作图题（共16分）
20．（8分）请将如图所示元件，连接成符合安全用电要求的家庭电路。
（______）
21．（8分）如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。
（________）
五、计算题（共22分）
22．（10分）扬扬同学家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝，使用时，手动闭合开关S1，电热水器开始工作．电热水器部分参数如表所示，求：
（1）电热丝R1的阻值是多少？
（2）加热时流过电热丝R2的电流是多少？
（3）假设将初温20℃的一满箱水加热至设定温度用了50min，则电热水器的效率是多少？
23．（12分）如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．求：
（1）电源电压；
（2）当开关S3断开，S1、S2都闭合时，电流表的示数．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、C
4、D
5、B
6、B
7、D
8、B
9、B
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、电流过大 能
14、无规则运动或热运动 摩擦起电或放电 负
15、避雷针 变小
16、电磁感应 机械 电源
三、实验题（共12分）
17、转换法 煤油 煤油比热容小，相等的质量吸收相同的热量，温度上升明显 越大 越多 B 串联
18、 D 0.3 0.75
19、（1）温度计示数变化；A；煤油的比热小；
（2）越大；越多；
（3）B；串联；
（4）A；水；加热时间．
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)220Ω；(2)8A；(3)70.7％
23、（1）9V；（2）2.5A
实验次数
电流/A
通电时间/S
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
额定电压
220V
频率
50Hz
保温功率
220W
加热功率
1980W
水箱容量
50L
设定温度
40℃
