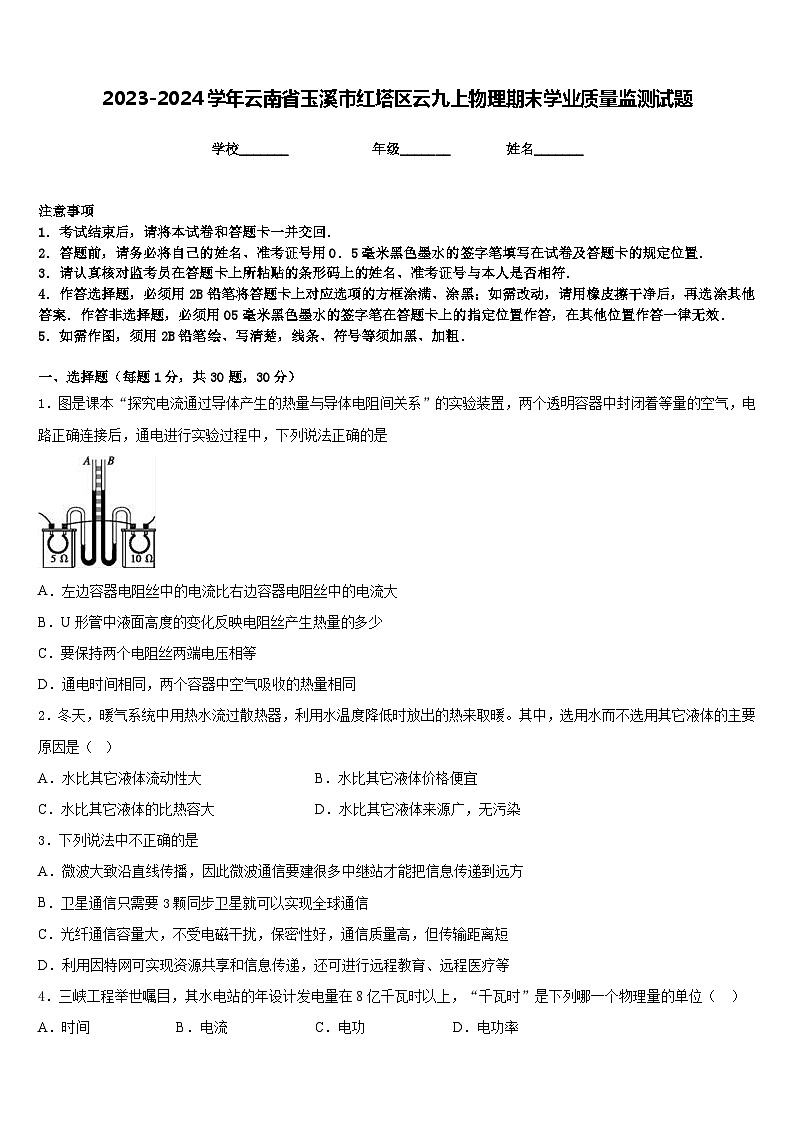

2023-2024学年云南省玉溪市红塔区云九上物理期末学业质量监测试题含答案

这是一份2023-2024学年云南省玉溪市红塔区云九上物理期末学业质量监测试题含答案，共11页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
2．冬天，暖气系统中用热水流过散热器，利用水温度降低时放出的热来取暖。其中，选用水而不选用其它液体的主要原因是（ ）
A．水比其它液体流动性大B．水比其它液体价格便宜
C．水比其它液体的比热容大D．水比其它液体来源广，无污染
3．下列说法中不正确的是
A．微波大致沿直线传播，因此微波通信要建很多中继站才能把信息传递到远方
B．卫星通信只需要3颗同步卫星就可以实现全球通信
C．光纤通信容量大，不受电磁干扰，保密性好，通信质量高，但传输距离短
D．利用因特网可实现资源共享和信息传递，还可进行远程教育、远程医疗等
4．三峡工程举世嘱目，其水电站的年设计发电量在8亿千瓦时以上，“千瓦时”是下列哪一个物理量的单位（ ）
A．时间B．电流C．电功D．电功率
5．如图所示，为我们常见的家用电器，关于它们正常工作的电流，下列说法中合理的是 （ ）
A．电风扇约2A
B．电冰箱约0.6A
C．电视机约2A
D．台灯约1A
6．如图所示，电源电压恒为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”。灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“15Ω 1A”。闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（ ）
A．电压表的示数为2.5V时电流表的示数为0.6A
B．滑动变阻器接入电路的最小阻值为5Ω
C．灯泡消耗的最小电功率为0.45W
D．电路消耗的最大电功率为2W

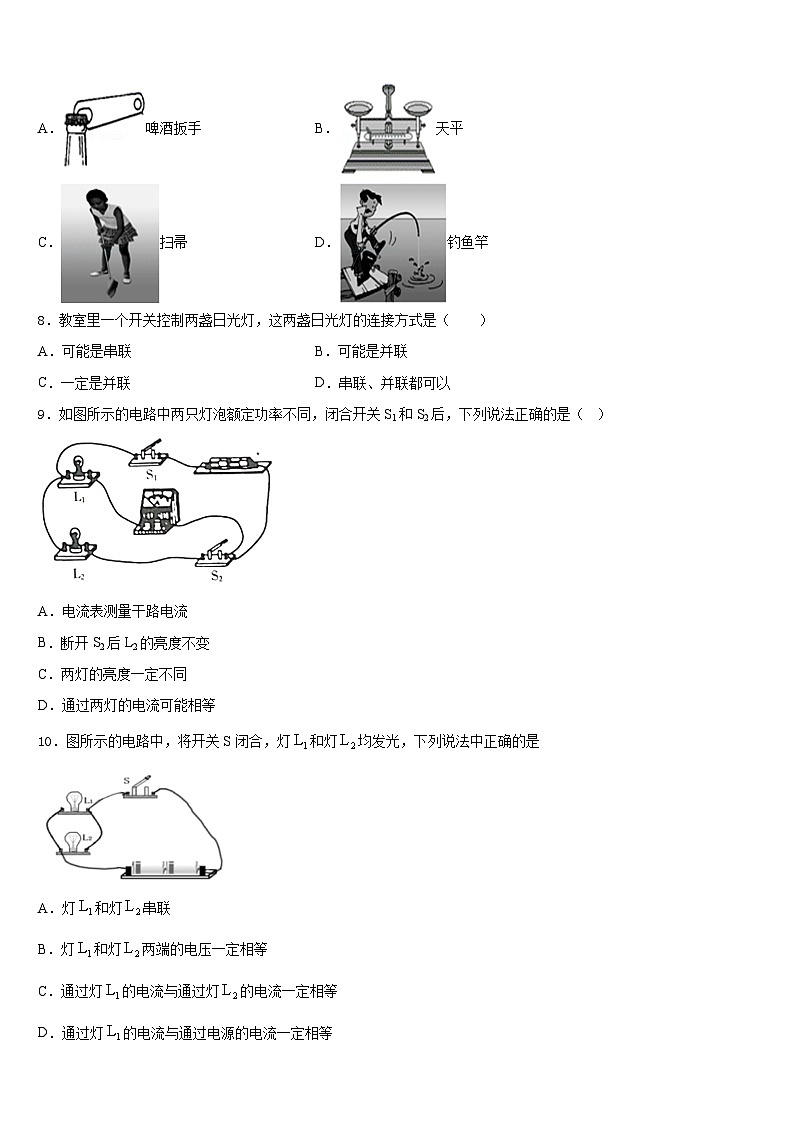

7． “给我一个支点和一根足够长的棍，我就能撬起整个地球．”如图所示，生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是
A．啤酒扳手B．天平
C．扫帚D．钓鱼竿
8．教室里一个开关控制两盏日光灯，这两盏日光灯的连接方式是（ ）
A．可能是串联B．可能是并联
C．一定是并联D．串联、并联都可以
9．如图所示的电路中两只灯泡额定功率不同，闭合开关S1和S2后，下列说法正确的是（ ）
A．电流表测量干路电流
B．断开S2后L2的亮度不变
C．两灯的亮度一定不同
D．通过两灯的电流可能相等
10．图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
11．下列关于能量转化现象的说法中，错误的是（ ）
A．蓄电池充电时，化学能转化为电能B．电流做功将电能转化为其它形式的能
C．燃料燃烧时将化学能转化为内能D．电饭锅工作时将电能转化为内能
12．物理学中我们用来定义速度，匀速直线运动虽然可由、计算，但与、无关。初中物理中还有很多概念采用的也是这种定义方法。下列几种表示方法与之不相同的是（ ）
A．比热容B．电阻C．电流D．热值
二、填空题（每题5分，共4题，20分）
13．如图是某种物质熔化时温度随时间变化的图象。根据图象可以得到许多信息，请你写出两条。
例：在0﹣10min内，此物质吸热，温度升高。
（1）_____
（2）_____
14．如图所示的热机正处于______冲程；热机燃料燃烧产生的能量除了一部分转化为机械能外，还会转移或转化为______能（填一种）。
15．如图所示，给电磁铁通电，条形磁铁及弹簧在图中位置静止。当滑动变阻器的滑片向b端滑动时，弹簧长度变短，则螺线管上端为______（选填“N极”或“S极”）。若换用外形相同但匝数更多的电磁铁，通入电流大小和方向都不变，待弹簧稳定时，弹簧长度与更换前比较将______（选填“变长”或“变短”）。
16．下水井盖的丢失给人们出行带来了安全隐患。为提示路人注意安全，小明设计了如图所示的模拟井盖丢失的报警电路，电路中利用一元硬币代替铁质井盖。当井盖丢失时，电磁铁的线圈中______（填“有”或“无”）电流通过，灯泡______（填“发光”或“不发光”）。
三、实验题（共12分）
17．（4分）小明想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“10Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
(1)闭合开关前，滑动变阻器的滑片应该移到最_____（左/右）端；
(2)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线；
（______）
(3)正确连接电路后，闭合开关，发现小灯泡不亮，电流表和电压表也无示数，小明向老师求助，王老师在不拆开原电路的情况下，借助另一只电压表就很快找出了故障原因：电流表内部断路了。王老师找出这个故障的相应操作为_____，他观察到的现象为_____；
(4)排除故障后，小明移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I（I-U）图象如图乙所示，根据灯丝电阻随温度升高而增大，可以判断图象的横坐标为_____（电压/电流）；
(5)当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_____W；
(6)取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，下列电压值可以选取的是_____。
A．1.5V B．2V C．2.5V D．3V
18．（4分）阅读短文，回答下列问题：
光电效应
光电效应是物理学中一个重要而神奇的现象，光电现象由德国物理学家赫兹于1887年发现，而正确的解释为爱因斯坦所提出．光电效应分为光电子发射、光电导效应和阻挡层光电效应，又称光生伏特效应．前一种现象发生在物体表面，又称外光电效应．后两种现象发生在物体内部，称为内光电效应．外光电效应是指被光激发产生的电子逸出物质表面的现象（如图甲），只有入射光的频率高于一定值时，才能激发电子逸出物质表面（在可见光中，红光的频率最低）．内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。
光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强度而改变的电阻器：入射光强，电阻减小；入射光弱，电阻增大．光敏电阻器一般用于光的测量、光的控制和光电转换．利用太阳能的最佳方式是光伏转换，就是利用光伏效应，使太阳光射到硅材料上产生电流直接发电，光伏产业正日益成为国际上继IT、微电子产业之后又一爆炸式发展的行业。
我们现在能够看到的声和影完全配合一致的有声电影，就是利用了光电效应．影片摄制完后，要进行录音，录音是通过专门的设备使声音的变化转变成光的变化，从而把声音的“像”摄制在影片的边缘上，这就是影片边上的声道．放映电影时，用强度不变的光束照射声道，由于影片上各处的声道不同，所以在影片移动的过程中，通过声道的光也就不断变化；变化的光射向图乙中的光敏电阻时，在电路中产生变化的电流，通过喇叭就可以把“声音的照片”还原成声音。
(1)外光电效应会从物质中激发出_____
A．原子 B．质子 C．中子 D．电子
(2)如果绿光照射到某金属表面能产生外光电效应，则下列光照射该金属也一定能产生外光电效应的是_____
A．红光、紫光 B．红光、黄光 C．蓝光、紫光 D．黄光、蓝光
(3)太阳能电池板在光伏转换过程中的能量转化是_____；喇叭在工作时的能量转化是_____。
(4)如图丙为某影片的部分声道图，其透光性从左至右越来越差．当它按图示方向在放映条件下匀速通过光敏电阻上方时，喇叭发出的声音的响度将_____选填（“变大”“变小”或“不变”）。
19．（4分）小强利用如图所示装置进行“探究什么情况下磁可以生电”的实验探究，得到如下实验记录。分析表中的记录可知：
(1)实验中，通过观察______来判断电路中是否有感应电流。
(2)导体在磁场中产生电流的条件：一是电路必须是______（该结论是分析比较实验序号3、5得出的）；二是导体在磁场中做切割磁感线运动（该结论是分析比较实验序号______得出的）。
(3)分析第3、4两次实验记录，说明感应电流的方向与______有关。
四、作图题（共16分）
20．（8分）如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
（_____）
21．（8分）小华设计了一个可以多次测量未知电阻的电路，请在虚线框内补上电压表和定值电阻R0（阻值已知）两元件的符号，使电路完整，实验操作方便．
（____）
五、计算题（共22分）
22．（10分）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。图乙是某品牌养生壶简化电路图。（＝1×103kg/m3，＝4.2×103J/（kg•℃），g＝10N/kg）
(1)求R1的阻值。
(2)养生壶处于低温档工作时，求电路中的电流大小。
(3)在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
23．（12分）如图甲是家用电暖器，利用电热给煤油加热取暖。如图乙为其简化的电路原理图，已知电阻R1>R2，铭牌见下表。在电暖器跌倒时，跌倒开关S自动断开，切断电源，保证安全。电暖器有“高温档”、“中温档”和“低温档”三个档位，解答下列问题：
（已知c煤油=2.1×103J/（kg•℃），ρ煤油=0.8×103kg/m3）
（1）煤油温度升高20℃时，吸收了多少焦耳的热量？
（2）R1的阻值是多少？（写出必要的文字说明）
（3）某同学用两个阻值和R1、R2均相同的电热丝串联，制成一个新的电热器，将它接在家庭电路中工作l1min，产生的热量是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、C
5、B
6、C
7、A
8、C
9、D
10、B
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、该物质是晶体 熔点是80℃
14、做功 内

15、N极 变短
16、无 发光
三、实验题（共12分）
17、右 将电压表与电流表并联（合理均给分） 电压表有示数 电压 0.8 D
18、D C 太阳能转化为电能 电能转化为机械能 变大
19、灵敏电流计的指针是否偏转 闭合的 2、3(或2、4) 导体切割磁线的方向
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 88Ω；(2) 1.25A；(3) 3.696×105J，420s。
23、（1）8.4×105J（2）121Ω（3）1.936×105J
实验序号
磁极位置
开关情况
导体运动情况
电流计指针偏转情况
1
上N下S
闭合
不运动
不偏转
2
上N下S
闭合
上、下运动
不偏转
3
上N下S
闭合
水平向右运动
向右偏转
4
上N下S
闭合
水平向左运动
向左偏转
5
上N下S
断开
水平向右运动
不偏转
6
上S下N
闭合
水平向左运动
向右偏转
项目
参数
电源电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
容积（L）
1
额定电压
220V
煤油体积
25L
功率选择
1500W/1100W/400W三挡可调
操作方式
手动
