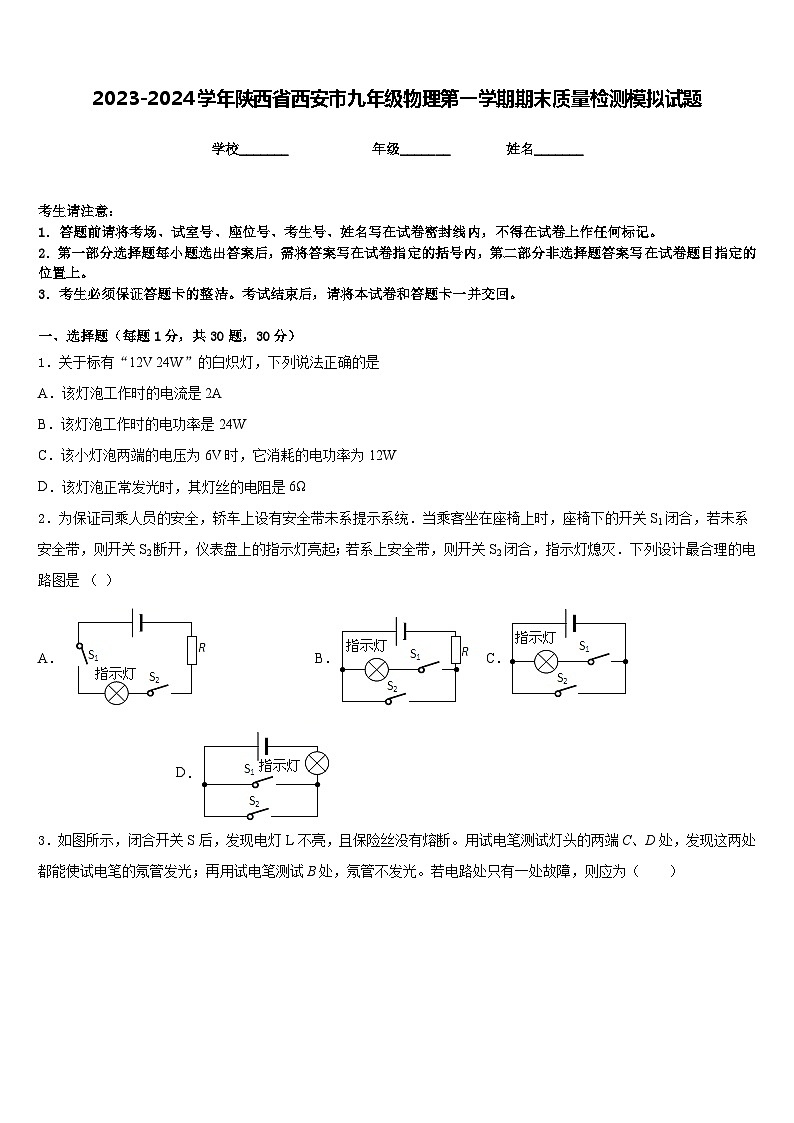

2023-2024学年陕西省西安市九年级物理第一学期期末质量检测模拟试题含答案

这是一份2023-2024学年陕西省西安市九年级物理第一学期期末质量检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列属于升华现象的是，下列有关磁现象说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．关于标有“12V 24W”的白炽灯，下列说法正确的是
A．该灯泡工作时的电流是2A
B．该灯泡工作时的电功率是24W
C．该小灯泡两端的电压为6V时，它消耗的电功率为12W
D．该灯泡正常发光时，其灯丝的电阻是6Ω
2．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是 （ ）
A．B．C．D．

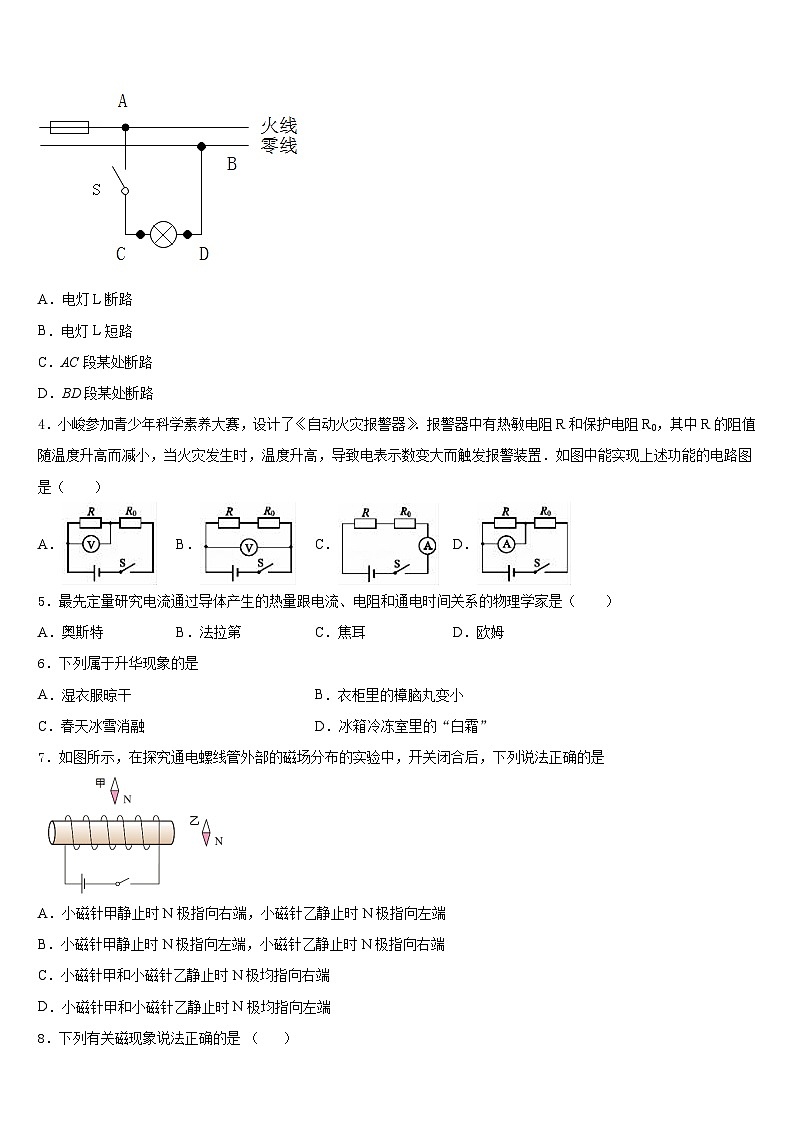

3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。用试电笔测试灯头的两端C、D处，发现这两处都能使试电笔的氖管发光；再用试电笔测试B处，氖管不发光。若电路处只有一处故障，则应为（ ）
A．电灯L断路
B．电灯L短路
C．AC段某处断路
D．BD段某处断路
4．小峻参加青少年科学素养大赛，设计了《自动火灾报警器》．报警器中有热敏电阻R和保护电阻R0，其中R的阻值随温度升高而减小，当火灾发生时，温度升高，导致电表示数变大而触发报警装置．如图中能实现上述功能的电路图是（ ）
A．B．C．D．
5．最先定量研究电流通过导体产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．奥斯特B．法拉第C．焦耳D．欧姆
6．下列属于升华现象的是
A．湿衣服晾干B．衣柜里的樟脑丸变小
C．春天冰雪消融D．冰箱冷冻室里的“白霜”
7．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是
A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端

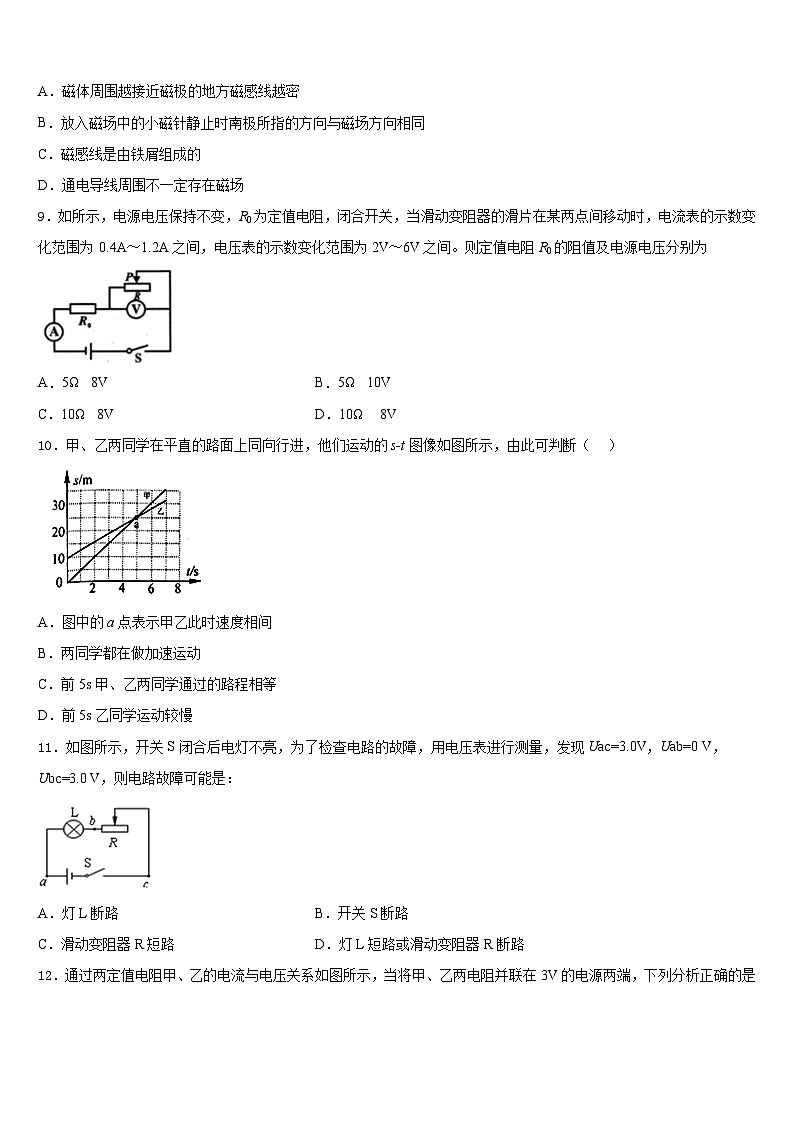

8．下列有关磁现象说法正确的是 （ ）
A．磁体周围越接近磁极的地方磁感线越密
B．放入磁场中的小磁针静止时南极所指的方向与磁场方向相同
C．磁感线是由铁屑组成的
D．通电导线周围不一定存在磁场
9．如所示，电源电压保持不变，R0为定值电阻，闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为 0.4A～1.2A之间，电压表的示数变化范围为2V～6V之间。则定值电阻R0的阻值及电源电压分别为
A．5Ω 8VB．5Ω 10V
C．10Ω 8VD．10Ω 8V
10．甲、乙两同学在平直的路面上同向行进，他们运动的s-t图像如图所示，由此可判断（ ）

A．图中的a点表示甲乙此时速度相间
B．两同学都在做加速运动
C．前5s甲、乙两同学通过的路程相等
D．前5s乙同学运动较慢
11．如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现Uac=3.0V，Uab=0 V，Ubc=3.0 V，则电路故障可能是：
A．灯L断路B．开关S断路
C．滑动变阻器R短路D．灯L短路或滑动变阻器R断路
12．通过两定值电阻甲、乙的电流与电压关系如图所示，当将甲、乙两电阻并联在3V的电源两端，下列分析正确的是
A．甲、乙两端的电压之比为1：2
B．通过乙的电流是0.6A
C．甲消耗的电功率为1.8W
D．乙在1分钟内消耗的电能为36J
二、填空题（每题5分，共4题，20分）
13．电烙铁与连接它的导线是串联，通过它们的__________相同，而电格铁的电阻比导线的大，所以相同时间内，电烙铁产生的热量比导线____________(选填“多”或“少”)，所以电烙铁温度很高，而导线却不热。
14．如图为汽油机_______冲程工作示意图，活塞向______运动，在这个过程中是汽油燃烧后产生的_______转化为机械能。
15．标有“2.5V，0.3A”的甲灯和标有“3.8V，0.3A”的乙灯串联(两灯的电阻不变)，接在3V的电源上，在相同的时间内消耗电能多的是（____）灯；若将它们并联接在3V的电源上(灯完好)，（____）灯更亮(均选填“甲”或“乙”)。
16．现有“220V 100W”的电灯泡一只，消耗1kW•h的电能可供它正常工作_____h；若将它接在电压为110V的电路中，实际功率为_____W。
三、实验题（共12分）
17．（4分）在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
（1）将图甲中电路连接完整。（要求：滑动变阻器滑片P向右移灯泡变亮）
（______）
（2）闭合开关S前，应将滑片P置于_____（选填“A”或“B”）端。闭合开关S后，移动滑片P，发现小灯泡始终不亮，电流表无示数，电压表示数始终为3V．则故障原因为_____。
（3）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为_____A．若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____（填“左”或“右”）移动。
（4）移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的I﹣U图象，从图象可算出小灯泡的额定功率为_____W。
（5）小张设计了如图丁所示的电路也完成了“测量小灯泡额定功率”的实验（电源电压不变，R阻值已知，小灯泡的额定电压为U额）
①闭合开关S和S1，断开S2，并调节滑动变阻器的滑片使电压表示数为U额。
②闭合开关S和S2，断开S1，滑动变阻器滑片P不动，读出此时电压表示数为U：则小灯泡额定功率的表达式灯P额＝_____。（用U额、R、U表示）。
18．（4分）在探究“平面镜成像特点”的实验中，小明在竖立的玻璃板前放一支点燃的蜡烛A，再取一支未点燃的蜡烛B放在成像处，如图所示。
（1）蜡烛B要与蜡烛A完全相同，是为了比较像与物的______关系；
（2）实验时，他应该在玻璃板_______(选填“A”或“B”)的位置观察蜡烛的像，是由于平面镜所成的像是__________(选填“虚”或“实”)像；
（3）当蜡烛A逐渐远离玻璃板时，物体A像的大小______（选填：“变大”、“不变”或“变小”）。
19．（4分）如图甲是小阳同学连接的伏安法测电阻的实验电路，实验过程中电源电压始终不变，结合你的实验经历帮助小阳完成下列问题：
（1）小阳同学连接好电路后，闭合开关前应将滑动变阻器的滑片移至最_____（选填“左”或“右”）端；
（2）实验时，电流表、电压表均完好，无论他怎样移动滑片，电流表无示数，电压表有示数且不变，原因可能是_____；
（3）找到原因并解决问题后，他想多测几组数据，于是他将滑动变阻器的滑片由图甲中的位置向右移动。电流表的示数将_____（选填“增大”“减小”或“不变）；
（4）如图乙是他实验时滑片移至某一位置时电流表、电压表的示数，则此时测得未知电阻的阻值为_____Ω；
（5）做完测电阻实验后，小阳发现桌上还有一个标有额定电压为U额的小灯泡和一个已知阻值为R0的定值电阻，他想在不用电流表的情况下测定这个小灯泡的额定功率，于是他设计出了如图丙所示的电路图，按电路图连接好电路后，只闭合开关S和S1，移动滑动变阻器的滑片至小灯泡恰好正常发光；保持滑动变阻器的滑片位置不动，断开开关S1，闭合开关S2，此时电压表的示数为U；则小灯泡的额定功率P额＝_____（结果用已知量和所测物理量的符号表示）。
四、作图题（共16分）
20．（8分）已知拉力F与重物G的关系分别是：F甲=G，F乙=G。（不计动滑轮的重力和摩擦），请在图甲、乙滑轮组中画出正确的绕线方式。
（______）
21．（8分）请在虚线框内画出与实物图对应的电路图．
（____）
五、计算题（共22分）
22．（10分）如图所示，电源两端电压为3V并保持不变，电阻R1的阻值为10Ω。当开关S闭合时，电压表示数为2V。求：
（1）电阻R2的阻值；
（2）电阻R2消耗的电功率P2；
（3）电路消耗的总功率P；
23．（12分）如图，是小强模仿建筑工地上起重机吊臂工作设计的一个滑轮组，他把100N的重物匀速提升0.2m用时4s，测得拉力为40N，此过程中绳端移动的距离为______m，有用功为______J，总功为______J，拉力功率为______W；若提升的重物增加，机械效率将______。（选填“增大”、“减小”或“不变”）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、D
4、C
5、C
6、B
7、B
8、A
9、A
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、电流 多
14、做功 下 内能
15、乙 甲
16、10 25
三、实验题（共12分）
17、 A 灯泡断路 0.22 右 0.625 U额×
18、大小 A 虚像 不变
19、右 电阻R断路 减小 10
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)20Ω；(2)0.2W；(3)0.3W。
23、0.6 20 24 6 增大
