2023-2024学年陕西省安工业大附属中学物理九年级第一学期期末考试模拟试题含答案
展开
这是一份2023-2024学年陕西省安工业大附属中学物理九年级第一学期期末考试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列关于电能消耗的认识正确的是（ ）
A．电功率小的用电器消耗的电能一定少
B．工作时间短的用电器消耗的电能一定少
C．电流大的用电器消耗的电能一定多
D．电功率小的用电器消耗电能一定慢
2．如图所示的家用电器中，主要利用电流热效应工作的是（ ）
A．洗衣机
B．电热水器
C．电冰箱
D．笔记本电脑
3．已知，将它们分别按下图进行连接到电压为的电路中，电路中的总功率最大的是（ ）
A．B．C．D．

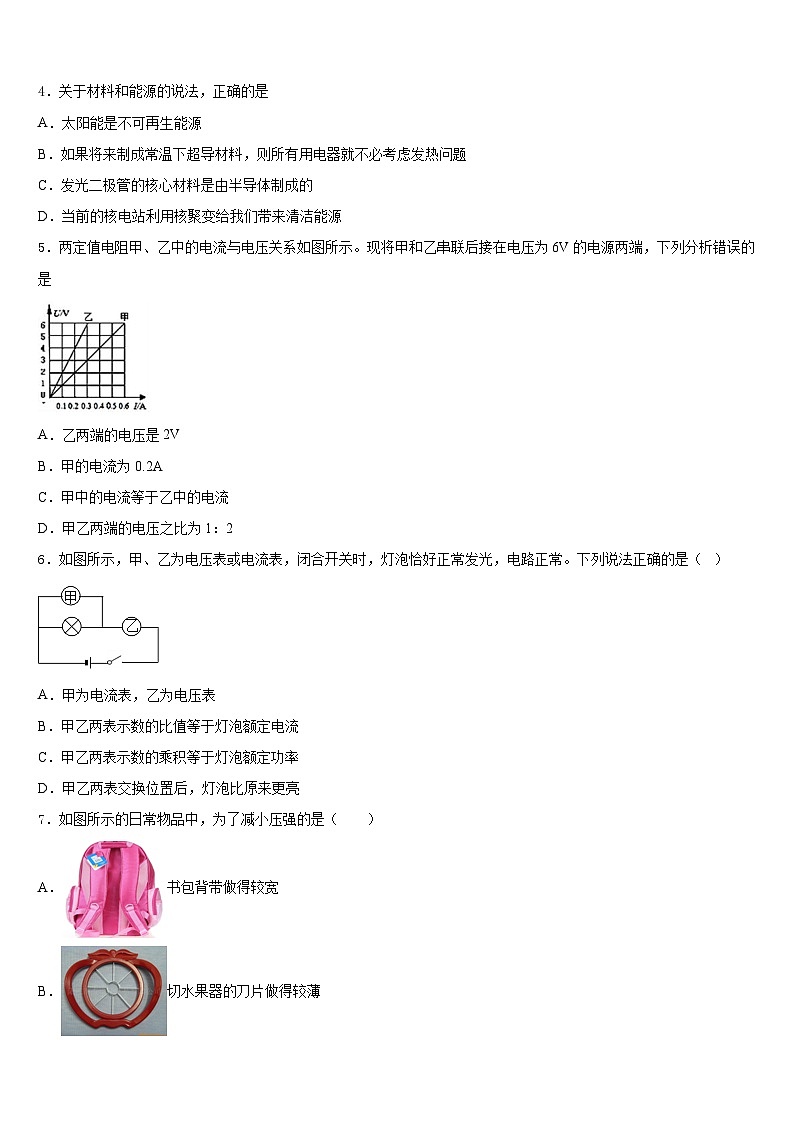

4．关于材料和能源的说法，正确的是
A．太阳能是不可再生能源
B．如果将来制成常温下超导材料，则所有用电器就不必考虑发热问题
C．发光二极管的核心材料是由半导体制成的
D．当前的核电站利用核聚变给我们带来清洁能源
5．两定值电阻甲、乙中的电流与电压关系如图所示。现将甲和乙串联后接在电压为6V的电源两端，下列分析错误的是
A．乙两端的电压是2V
B．甲的电流为0.2A
C．甲中的电流等于乙中的电流
D．甲乙两端的电压之比为1：2
6．如图所示，甲、乙为电压表或电流表，闭合开关时，灯泡恰好正常发光，电路正常。下列说法正确的是（ ）
A．甲为电流表，乙为电压表
B．甲乙两表示数的比值等于灯泡额定电流
C．甲乙两表示数的乘积等于灯泡额定功率
D．甲乙两表交换位置后，灯泡比原来更亮
7．如图所示的日常物品中，为了减小压强的是（ ）
A．书包背带做得较宽
B．切水果器的刀片做得较薄
C．安全锤头做成锥形
D．注射器的针头做得很尖
8．在探究“斜面的机械效率”实验中，测得如图中斜面的机械效率为80%，这表示（ ）
A．若斜面长度为1m，则斜面的高度为0.8m
B．若物重为1N，则沿斜面向上的拉力为0.8N
C．若拉力做功1J，则有0.8J的功用于提升重物做功
D．若拉力做功1J，则有0.8J的功用于克服摩擦力做功
9．冬天，暖气系统中用热水流过散热器，利用水温度降低时放出的热来取暖。其中，选用水而不选用其它液体的主要原因是（ ）
A．水比其它液体流动性大B．水比其它液体价格便宜
C．水比其它液体的比热容大D．水比其它液体来源广，无污染
10．下列关于内能和机械能的说法中正确的是（ ）
A．高温物体不一定比低温物体的内能大B．物体的运动速度越大，具有的内能越大
C．静止的物体没有动能也没有内能D．1kg0℃冰和1kg0℃水的内能相等
11．在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动触头P从最右端滑到最左端，两电压表的示数随电路中电流变化的完整过程图线如图乙所示，Q为两图线的交点位置，则下列说法正确的是（ ）
A．图线甲反映电压表V1示数随电流的变化
B．电路总功率的最大值为2.4W
C．将R2换成一个总阻值较大的滑动变阻器，其它不变，所描绘的两根图线交点不在原位置Q处
D．改变R1的值，图线甲一定与横轴相交，图线乙的延长线一定过坐标原点
12．下列关于电磁波的说法中正确的是（）
A．在房间内不开收音机时，房间内不存在电磁波
B．电磁波不能在真空中传播
C．真空中电磁波的传播速度是340m/s
D．电磁波不仅能传声音信号，也能传递图象信号
二、填空题（每题5分，共4题，20分）
13．小致用图甲所示的天然磁石制作司南，该磁石的B端是_____（选填"N ”或"S ”）极。他将该磁石的D端磨成勺柄，打磨成勺状指南针（即“司南”）．再用细线将其悬挂，如图乙所示，司南静止时，勺柄指向地理的_____（选填“北”或“南”）极。
14．小华家的插座A与插座B（如图所示），它们是______联连接的；在用电时要注意安全，图中的冰箱上剩下的一根接线应与______线相连。
15．某定值电阻两端的电压为4V时，通过它的电流为0.2A，则该定值电阻的阻值为__Ω，当它两端的电压为0V时，该定值电阻的阻值为_______Ω。
16．风洞即风洞实验室，如图所示，将飞行器模型固定，以人工的方式产生并且控制气流，用来模拟飞行器周围气体的流动情况，并可量度气流对飞行器的作用效果以及观察物理现象，它是进行空气动力实验最常用、最有效的工具之一。在实验过程中，以地面为参照物，飞行器模型是_____（选填“运动”或“静止”）的，以_____为参照物，飞行器模型是运动的。
三、实验题（共12分）
17．（4分）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2. 5V（灯丝电阻约为12Ω）。
(1)为完成实验，请你用笔画线代替导线，将图甲的电路补充完整；
（________）
(2)连接电路时，闭合开关前应将图甲中所示的滑动变阻器的滑片滑到最_________端（选填：“左”或“右”）；
(3)闭合开关，移动滑片发现电压表的示数如图乙所示，其读数是_________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_________端移动（选填：“左”或“右”）；
(4)通过小灯泡的电流随它两端电压变化的关系如图丙所示。分析图像可知：
①该小灯泡正常发光时的电阻是_________Ω，额定功率为_________W。
②小灯泡灯丝的电阻是变化的，主要是受_________变化的影响。
18．（4分）现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________。（要求连线不得交叉）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：______________。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数。
（4）为完成整个实验，应该选取哪种规格的滑动变阻器______________。
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A。
19．（4分）在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V。
（1）将图甲中电路连接完整。（要求：滑动变阻器滑片P向右移灯泡变亮）
（______）
（2）闭合开关S前，应将滑片P置于_____（选填“A”或“B”）端。闭合开关S后，移动滑片P，发现小灯泡始终不亮，电流表无示数，电压表示数始终为3V．则故障原因为_____。
（3）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为_____A．若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____（填“左”或“右”）移动。
（4）移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的I﹣U图象，从图象可算出小灯泡的额定功率为_____W。
（5）小张设计了如图丁所示的电路也完成了“测量小灯泡额定功率”的实验（电源电压不变，R阻值已知，小灯泡的额定电压为U额）
①闭合开关S和S1，断开S2，并调节滑动变阻器的滑片使电压表示数为U额。
②闭合开关S和S2，断开S1，滑动变阻器滑片P不动，读出此时电压表示数为U：则小灯泡额定功率的表达式灯P额＝_____。（用U额、R、U表示）。
四、作图题（共16分）
20．（8分）请在虚线框内画出与实物图对应的电路图．
（____）
21．（8分）请在右边的方框中画出如图的电路图。
（____）
五、计算题（共22分）
22．（10分）随着生活条件的改善，小明家住上了新楼房，新楼使用的是天然气．小明想：将一壶水烧开究竟需要多少天然气呢？他通过实践收集如下数据：水壶里装入2kg温度为20℃的水，大火加热直至沸腾。又在物理书中查到天然气热值为8×107J/m3。[气压为1标准大气压；c水=4.2×103J/(kg•℃)]
（1）烧开这壶水，水需要吸收多少热量？
（2）如果小明家天然气炉具的效率是40%，烧开这壶水，需要燃烧多少m3的天然气？
23．（12分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10 Ω．闭合开关S，电流表A1的示数为0.3 A，电流表A1的示数为0.1 A．
求：
(1)电源电压U；
(1)电阻R1的阻值；
(3)通电10 s，电流通过电阻R1做的功W1．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、D
4、C
5、A
6、C
7、A
8、C
9、C
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、N 南
14、并 地
15、20 20
16、静止 流动的空气（气流）
三、实验题（共12分）
17、 左 2.2 右 12.5 0.5 温度
18、 电压一定时，导体中的电流与电阻成反比 A 2 A
19、 A 灯泡断路 0.22 右 0.625 U额×
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6.72×105J；（2）2.1×10-2m3
23、6V 30Ω 11J
