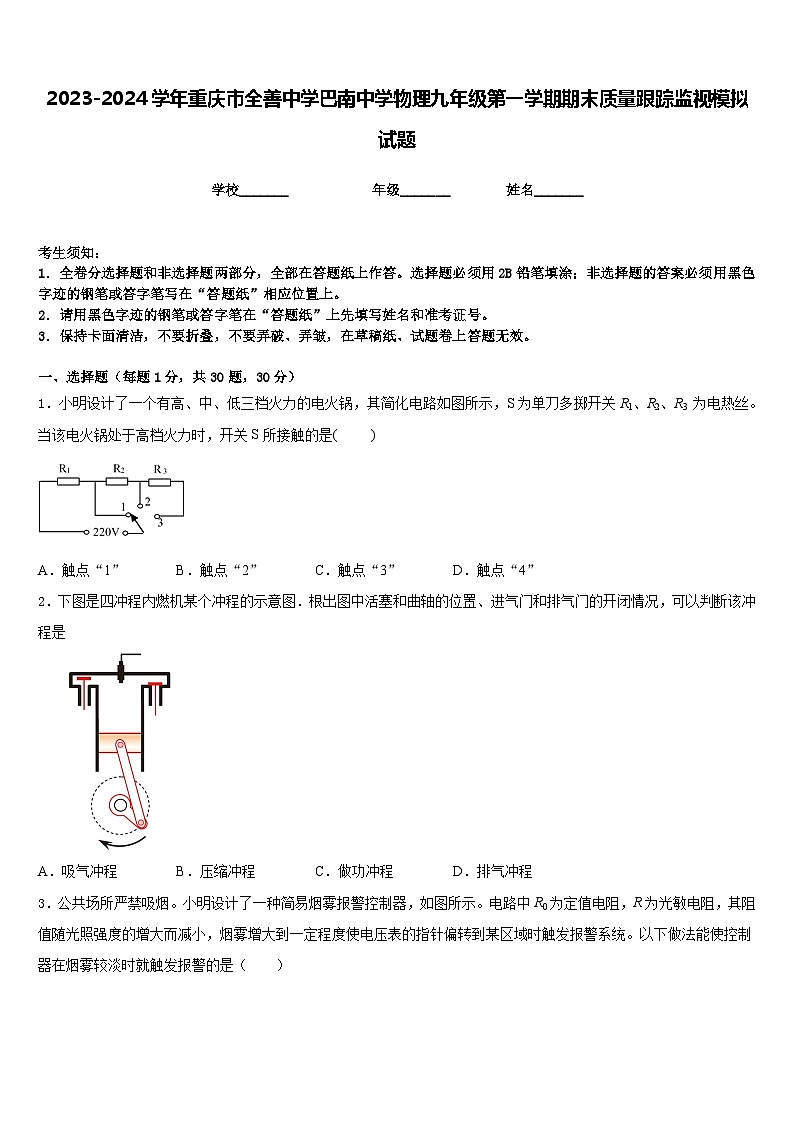

2023-2024学年重庆市全善中学巴南中学物理九年级第一学期期末质量跟踪监视模拟试题含答案
展开
这是一份2023-2024学年重庆市全善中学巴南中学物理九年级第一学期期末质量跟踪监视模拟试题含答案，共8页。试卷主要包含了下列说法正确的是，在国际单位制中，电流的单位是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．小明设计了一个有高、中、低三档火力的电火锅，其简化电路如图所示，S为单刀多掷开关R1、R2、R3 为电热丝。当该电火锅处于高档火力时，开关S所接触的是( )
A．触点“1”B．触点“2”C．触点“3”D．触点“4”
2．下图是四冲程内燃机某个冲程的示意图．根出图中活塞和曲轴的位置、进气门和排气门的开闭情况，可以判断该冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程

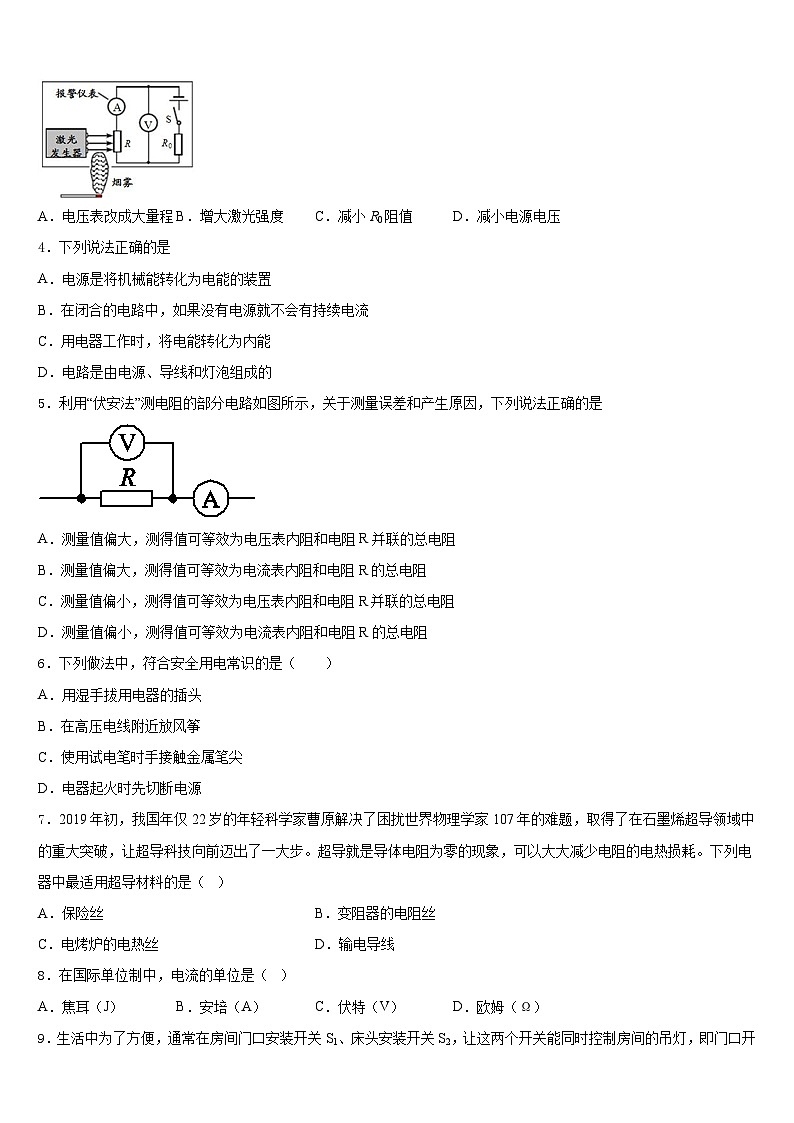

3．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压
4．下列说法正确的是
A．电源是将机械能转化为电能的装置
B．在闭合的电路中，如果没有电源就不会有持续电流
C．用电器工作时，将电能转化为内能
D．电路是由电源、导线和灯泡组成的
5．利用“伏安法”测电阻的部分电路如图所示，关于测量误差和产生原因，下列说法正确的是
A．测量值偏大，测得值可等效为电压表内阻和电阻R并联的总电阻
B．测量值偏大，测得值可等效为电流表内阻和电阻R的总电阻
C．测量值偏小，测得值可等效为电压表内阻和电阻R并联的总电阻
D．测量值偏小，测得值可等效为电流表内阻和电阻R的总电阻
6．下列做法中，符合安全用电常识的是（ ）
A．用湿手拔用电器的插头
B．在高压电线附近放风筝
C．使用试电笔时手接触金属笔尖
D．电器起火时先切断电源
7．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。下列电器中最适用超导材料的是（ ）
A．保险丝B．变阻器的电阻丝
C．电烤炉的电热丝D．输电导线
8．在国际单位制中，电流的单位是（ ）
A．焦耳（J）B．安培（A）C．伏特（V）D．欧姆（Ω）

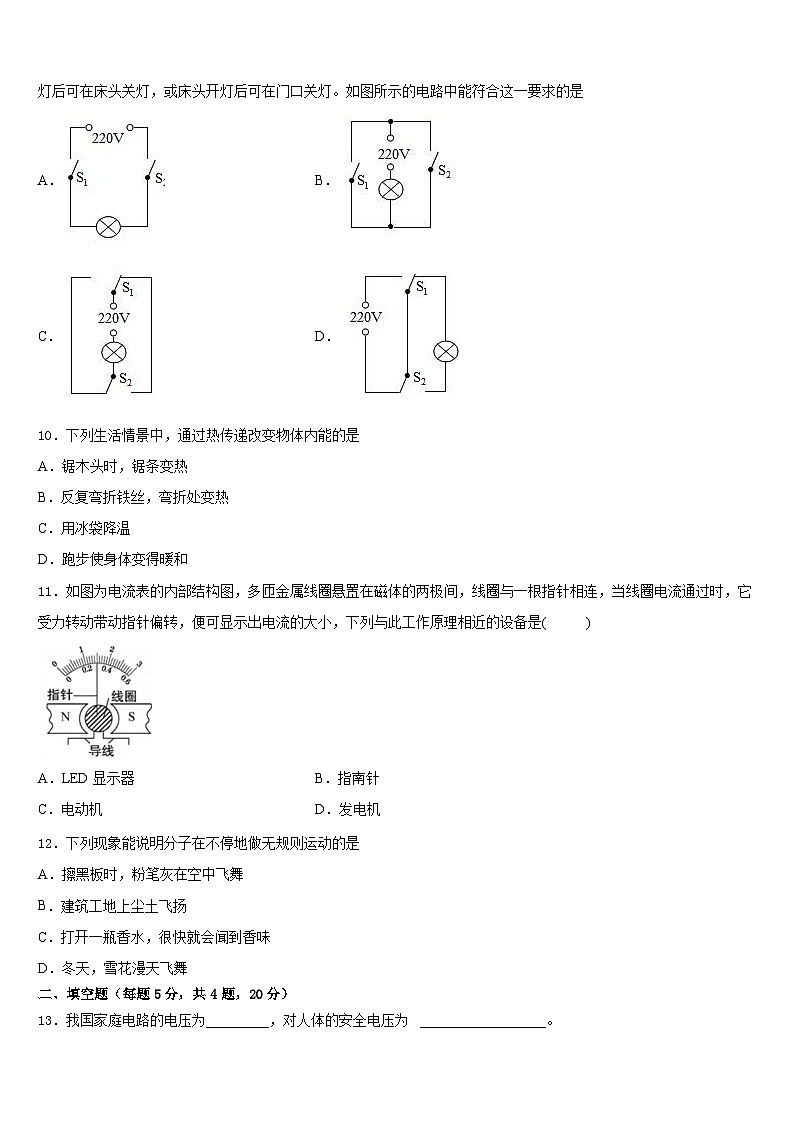

9．生活中为了方便，通常在房间门口安装开关S1、床头安装开关S2，让这两个开关能同时控制房间的吊灯，即门口开灯后可在床头关灯，或床头开灯后可在门口关灯。如图所示的电路中能符合这一要求的是
A．B．
C．D．
10．下列生活情景中，通过热传递改变物体内能的是
A．锯木头时，锯条变热
B．反复弯折铁丝，弯折处变热
C．用冰袋降温
D．跑步使身体变得暖和
11．如图为电流表的内部结构图，多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连，当线圈电流通过时，它受力转动带动指针偏转，便可显示出电流的大小，下列与此工作原理相近的设备是( )
A．LED显示器B．指南针
C．电动机D．发电机
12．下列现象能说明分子在不停地做无规则运动的是
A．擦黑板时，粉笔灰在空中飞舞
B．建筑工地上尘土飞扬
C．打开一瓶香水，很快就会闻到香味
D．冬天，雪花漫天飞舞
二、填空题（每题5分，共4题，20分）
13．我国家庭电路的电压为_________，对人体的安全电压为 __________________。
14．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比为3：5，此时灯L1、L2的电阻之比是_________，灯L1、L2的电功率之比是_________。
15．如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为_____A。
16．家用电水杯利用了电流的_______效应.某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为_______Ω。正常工作10min，电水杯消耗的电能为_______J。若把此电水杯接在110 V电路中时，它的实际功率为_______W（假设电阻丝不随温度变化）。
三、实验题（共12分）
17．（4分）某同学用伏安法测额定电压为2.5V小灯泡正常发光时的电阻．在闭合开关之前，滑动变阻器的滑片P应置于________端（选填“A”或“B”）．闭合开关，将滑动变阻器滑片P调至如图甲所示的位置时，小灯泡正常发光，电流表示数如图乙所示为________A。则小灯泡正常发光时的电阻是________Ω。
18．（4分）如图所示，小明在探究电磁铁磁性强弱与什么因素有关的实验中，把表面有绝缘层的通电导线绕在一根大铁钉上，制成一个简易电磁铁。在这个简易电磁铁下方放置足够多的大头针，用它能吸起大头针数量的最大值来反映电磁铁磁性的强弱。闭合开关后，发现电流表有示数，但电磁铁不能吸起大头针。请你帮小明想两种办法让电磁铁能够吸起大头针。
(1)_______________
(2)_______________
19．（4分）在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，有两个规格分别为“10 Ω.1 A”“50 Ω.2 A”的滑动变阻器，
（1）本实验中应该选择规格为“__________”的滑动变阻器。
（2）实验前在检查仪器时，发现电流表指针如图丁所示，则接下来的操作是________；
（3）请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右移动时小灯泡变亮
（__________）
（4）小薇发现电流表和电压表的位置互换了，如果闭合开关，则___表(选填“电压”或“电流”)的指针可能有明显偏转。正确连接好电路，闭合开关后，发现无论怎样移动滑动变阻器滑片P，灯泡都不亮，电压表示数接近6 V，电流表示数几乎为0，电路的故障可能是________。
（5）某次实验中，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是___W；测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路所测小灯泡电功率_________（填偏大、偏小或不变）。
（6）某同学还想利用此电路探究电流与电压的关系，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象，如图戊所示，当电压表的示数增大时，电流表示数也增大，电压表与电流表的示数之比_____(选填“变大”“变小”或“不变”)，但不成正比，导致这一结果的原因是_____________。
（7）某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻，记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于___Ω。
（8）另有一只额定电流的小灯泡，请根据所提供的如下实验器材设计实验，测量其额定功率。
实验器材：电源、单刀开关S1一只、单刀双掷开关S2一只、最大阻值均为的滑动变阻器和各一只、电流表一个、导线若干。据提供的器材，电路连接如丙图
实验步骤：
Ⅰ。闭合开关S1，开关S2接b，调到阻值最大处，阻值调到0，记下电流表的示数；
Ⅱ。将阻值调到最大，闭合开关S1，S2接___，调节使电流表示数为0.25A；
Ⅲ。保持的阻值不变，闭合开关S，开关S2接___，读出电流表的示数.灯泡额定功率的表达式=___(用、和步骤中测量的物理量表示)。
（9）整理器材时发现滑动变阻器的部分比部分热，原因是_______
四、作图题（共16分）
20．（8分）声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，按题意要求将图中的电路连接完整．
（____）
21．（8分）如图是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请标出通电螺线管的N极，并在导线AB段用箭头标出电流方向．
（____）
五、计算题（共22分）
22．（10分）如图所示，电源电压U=6V，电阻R1=4Ω，开关S闭合后，电压表示数为2V。求：
(1)电流表的示数I；
(2)电路的总电阻R；
(3)电阻R2的阻值。
23．（12分）如图所示，平底茶壶的质量是 400g，底面积40cm2，内盛 0.6kg 的开水，水深 12cm，放置在水平桌面中央。试求：
（1）水对茶壶底部的压力。
（2）茶壶对桌面的压强。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、C
4、B
5、C
6、D
7、D
8、B
9、C
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、220 不高于36V
14、2∶3 2∶3
15、0.2
16、热 121 2.4×105 100
三、实验题（共12分）
17、A 0.2 12.5
18、将通电导线在大铁钉上多缠一些圈数 移动滑动变阻器，使电流表示数变大
19、50 Ω.2 A 对电流表调零 电压表 灯泡断路 0.6 偏大 变大 灯丝电阻随灯丝温度升高而变大 25 b 见详解
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.5A；(2) 12Ω；(3) 8Ω
23、（1）4.8N (2)2.5
