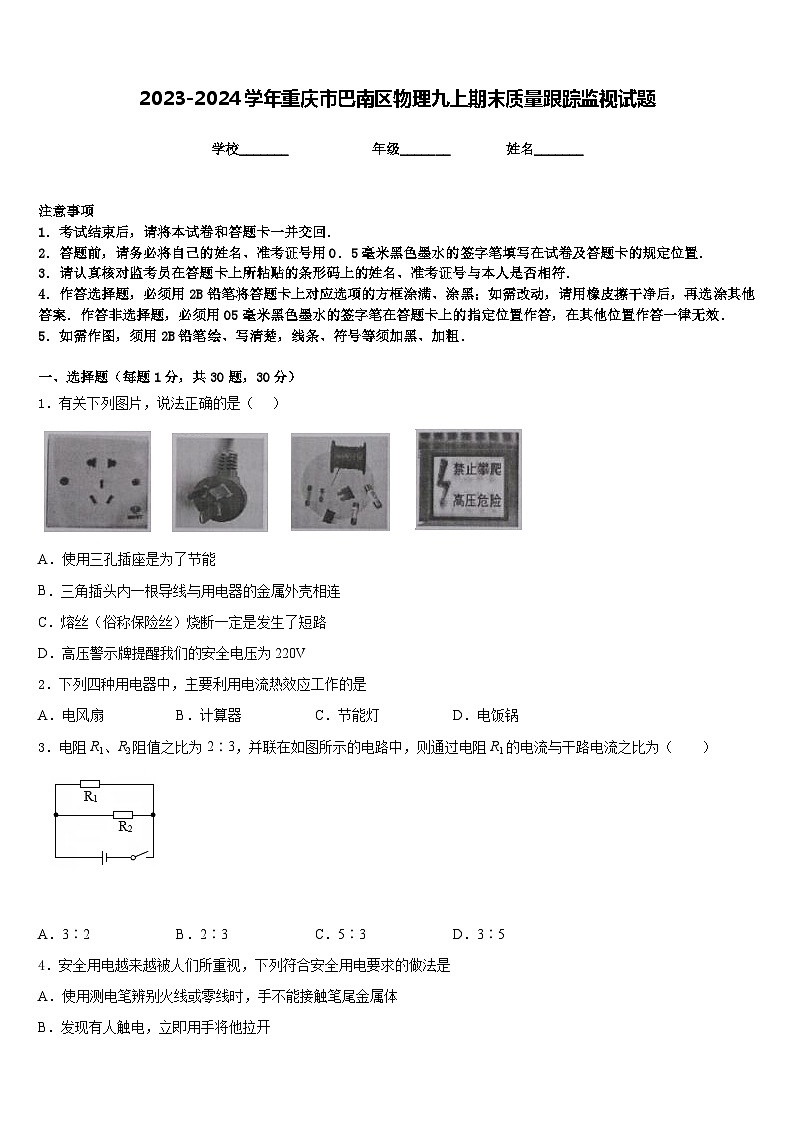

2023-2024学年重庆市巴南区物理九上期末质量跟踪监视试题含答案

这是一份2023-2024学年重庆市巴南区物理九上期末质量跟踪监视试题含答案，共8页。试卷主要包含了下列说法中正确的是，关于家庭电路，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．有关下列图片，说法正确的是（ ）
A．使用三孔插座是为了节能
B．三角插头内一根导线与用电器的金属外壳相连
C．熔丝（俗称保险丝）烧断一定是发生了短路
D．高压警示牌提醒我们的安全电压为220V
2．下列四种用电器中，主要利用电流热效应工作的是
A．电风扇B．计算器C．节能灯D．电饭锅
3．电阻R1、R2阻值之比为2∶3，并联在如图所示的电路中，则通过电阻R1的电流与干路电流之比为（ ）
A．3∶2B．2∶3C．5∶3D．3∶5
4．安全用电越来越被人们所重视，下列符合安全用电要求的做法是
A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．发现有人触电，立即用手将他拉开
C．多个大功率用电器接在同一个插座板上同时使用
D．带有金属外壳的家用电器，其金属外壳必须接地

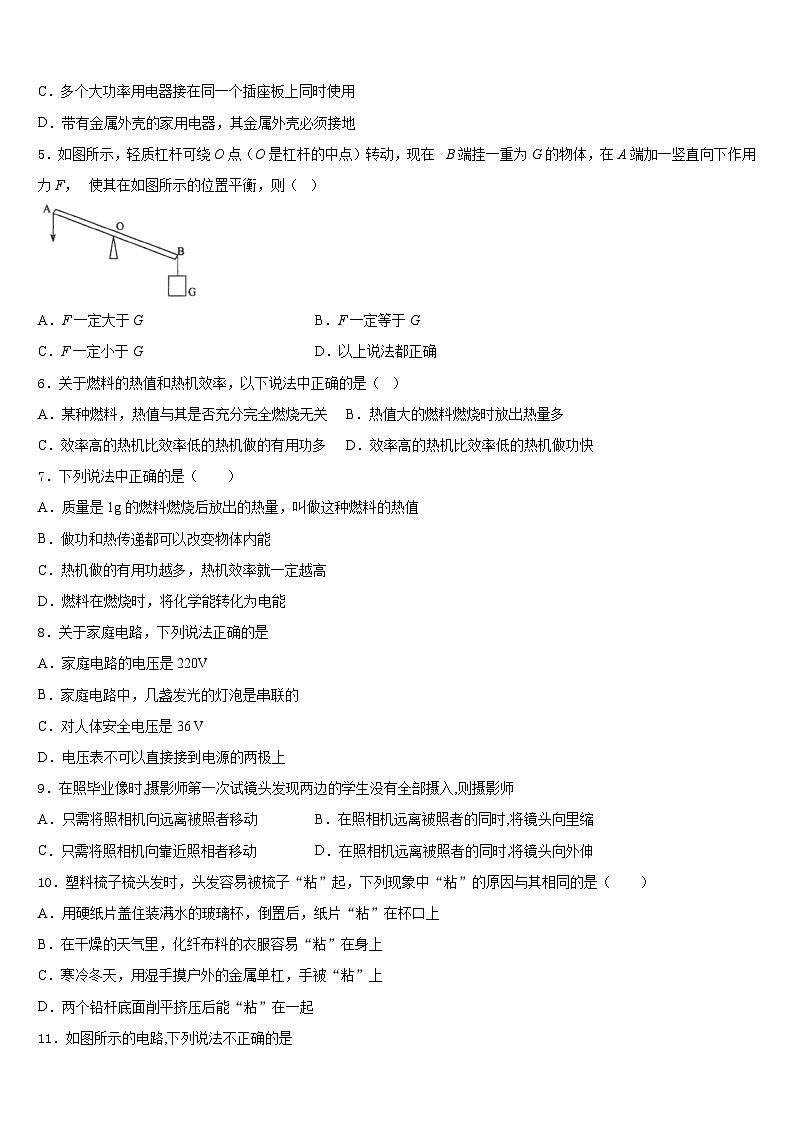

5．如图所示，轻质杠杆可绕O点（O是杠杆的中点）转动，现在 B端挂一重为G的物体，在A端加一竖直向下作用力F， 使其在如图所示的位置平衡，则（ ）
A．F一定大于GB．F一定等于G
C．F一定小于GD．以上说法都正确
6．关于燃料的热值和热机效率，以下说法中正确的是（ ）
A．某种燃料，热值与其是否充分完全燃烧无关B．热值大的燃料燃烧时放出热量多
C．效率高的热机比效率低的热机做的有用功多D．效率高的热机比效率低的热机做功快
7．下列说法中正确的是（ ）
A．质量是1g的燃料燃烧后放出的热量，叫做这种燃料的热值
B．做功和热传递都可以改变物体内能
C．热机做的有用功越多，热机效率就一定越高
D．燃料在燃烧时，将化学能转化为电能
8．关于家庭电路，下列说法正确的是
A．家庭电路的电压是220V
B．家庭电路中，几盏发光的灯泡是串联的
C．对人体安全电压是36 V
D．电压表不可以直接接到电源的两极上
9．在照毕业像时,摄影师第一次试镜头发现两边的学生没有全部摄入,则摄影师
A．只需将照相机向远离被照者移动B．在照相机远离被照者的同时,将镜头向里缩
C．只需将照相机向靠近照相者移动D．在照相机远离被照者的同时,将镜头向外伸
10．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．寒冷冬天，用湿手摸户外的金属单杠，手被“粘”上
D．两个铅杆底面削平挤压后能“粘”在一起

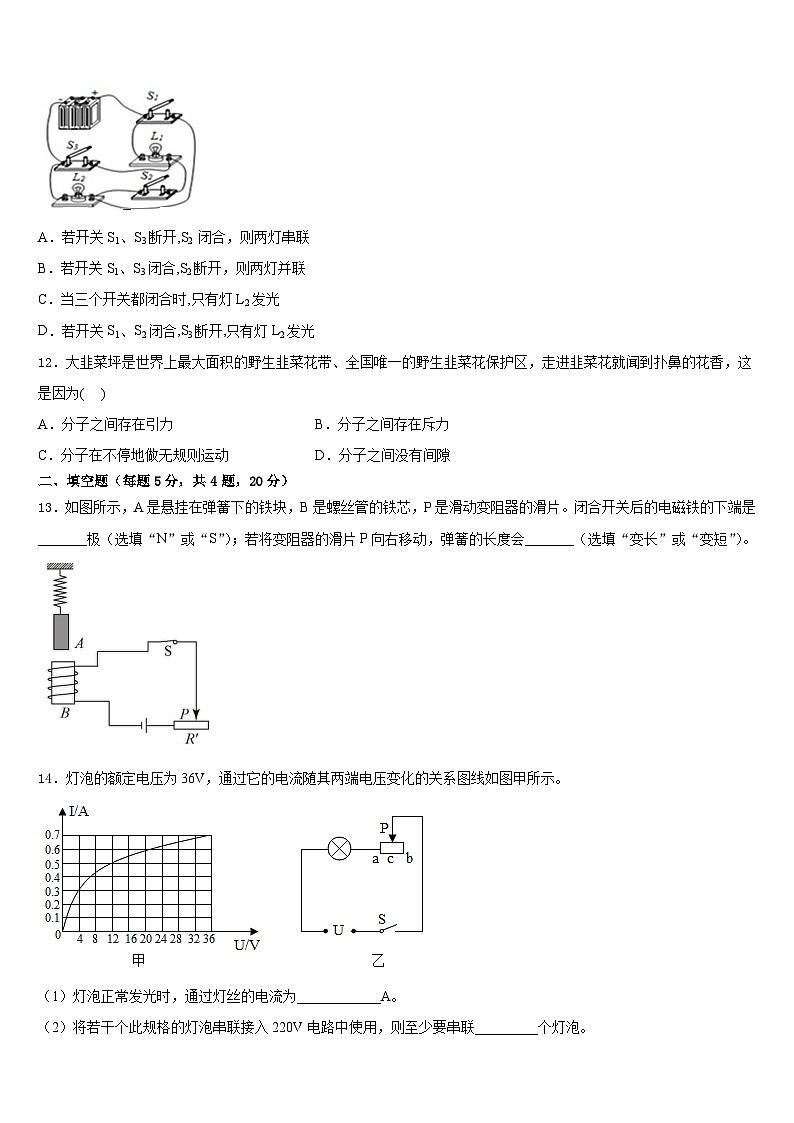

11．如图所示的电路,下列说法不正确的是
A．若开关S1、S3断开,S2 闭合，则两灯串联
B．若开关S1、S3闭合,S2断开，则两灯并联
C．当三个开关都闭合时,只有灯L2发光
D．若开关S1、S2闭合,S3断开,只有灯L2发光
12．大韭菜坪是世界上最大面积的野生韭菜花带、全国唯一的野生韭菜花保护区，走进韭菜花就闻到扑鼻的花香，这是因为( )
A．分子之间存在引力B．分子之间存在斥力
C．分子在不停地做无规则运动D．分子之间没有间隙
二、填空题（每题5分，共4题，20分）
13．如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片。闭合开关后的电磁铁的下端是_______极（选填“N”或“S”）；若将变阻器的滑片P向右移动，弹簧的长度会_______（选填“变长”或“变短”）。
14．灯泡的额定电压为36V，通过它的电流随其两端电压变化的关系图线如图甲所示。
（1）灯泡正常发光时，通过灯丝的电流为____________A。
（2）将若干个此规格的灯泡串联接入220V电路中使用，则至少要串联_________个灯泡。
（3）将灯泡接入电路中，如图乙所示。滑动变阻器标有“80Ω 1A”字样，当闭合开关S，滑片P位于中点c时，灯泡消耗的电功率为12W，则电源电压为__________V。
15．小聪家的电能表铭牌上标有“220V10（40A）”和“ ”的字样，由铭牌信息可知，小聪家同时使用的电器功率不能超过_____W；若1min内电能表的转盘转过30r，则这段时间内，小聪家所使用的用电器的总功率为_____W。
16．有一种节日彩灯上串联着20只小灯泡，接在电压为220V的电路上．如果电源插头处的电流是200mA，那么，通过每只小灯泡的电流是_____A，每只小灯泡两端的电压是_____V．
三、实验题（共12分）
17．（4分）探究物体的动能：
（1）如图甲所示，小明先探究动能大小与速度关系，他控制小车的____保持不变，让小车从斜面的____（同一/不同）高度下滑，目的是____．通过比较____，可以比较小车具有的动能．
（2）小明在操作中发现，不用斜面而直接通过人手推小车，也可以使小车在水平木板上运动．若采用此方法来推同一辆小车，____（能/不能）探究动能大小与质量的关系，理由是：____．
（3）小华去掉木块，做了如图乙所示的实验，两次实验中小车克服所有阻力所做的功____（第①次大/第②次大/一样大）．
18．（4分）在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)实验器材中有R1(5Ω 1A)、R2(10Ω 1A)、R3(50Ω 1.5A)三个滑动变阻器，在本实验中应选择的滑动变阻器是______。
(2)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮。
（__________）
(3)闭合开关S前，应将滑动变阻器的滑片P移到最______端（选填“左”或“右”）。
(4)通过小灯泡的电流随它两端电压的变化如图乙所示，分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会_________(选填“增大”、“不变”或“减小”）；小灯泡的额定功率为_________W。
19．（4分）小明用甲图所示器材探究“通过导体的电流与导体电阻的关系”。电源电压恒为6V，R为电阻箱且标有“0-999.9Ω”、滑动变阻器标有“20Ω 2A”。
（1）连接电路过程中，开关S应该处于____状态，连接好电路后，闭合开关，发现电流表无示数，移动滑动变阻器的滑片，电压表示数不变且接近电源电压，造成这一现象的原因可能是电阻____；
（2）排除电路故障后，在电路中接入的阻值为4Ω的电阻，移动滑片，使电流表示数如图乙所示，记录好数据；当把8Ω的电阻代替4Ω的电阻后，接着应将滑动变阻器的滑片在原来的位置上向___（选填“左”或“右”）端移动，使电压表的示数为____V，同时记下对应的电流值；
（3）得到电流I随电阻R变化的图像如图丙所示，由图像可得出的结论是____。该实验小组同学还想探究电流与电压的关系，实验中应该控制____不变。
四、作图题（共16分）
20．（8分）将图中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电．
（____）
21．（8分）如图所示为小明家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中
（_________________）
五、计算题（共22分）
22．（10分）如图所示电路中，R1=10Ω，R2=5Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.4A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光．设电源电压不变。求：
（1）电源电压；
（2）灯泡正常发光时的电阻．
23．（12分）在如图 (a)所示的电路中，电源电压保持不变，滑动变阻器上标有“20Ω 2A”字样，滑动变阻器的滑片P位于中点位置．断开电键S，电流表A示数如图 (b)所示，闭合电键S，电流表A示数如图 (c)所示．求：
（1）电源电压U．
（2）在不损坏电路元件的情况下，闭合电键S，移动滑片P，求R2的最小阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、D
4、D
5、B
6、A
7、B
8、A
9、B
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、N 变短
14、0.7 7 44
15、8800 600
16、0.2 11
三、实验题（共12分）
17、质量 不同 改变小车碰撞木块时的速度 小车推动木块的距离 不能 用手推小车的速度难以控制相等 第2次大
18、R3 左 增大 0.5
19、断开 断路 左 2 电压不变，电流与电阻成反比 电阻大小
四、作图题（共16分）
20、见解析
21、
五、计算题（共22分）
22、（1）6V；（2）20Ω
23、（1）6V；（2）5Ω
