2023-2024学年重庆市两江新区九上物理期末学业质量监测试题含答案

这是一份2023-2024学年重庆市两江新区九上物理期末学业质量监测试题含答案，共9页。试卷主要包含了下列说法中正确的是，传统的燃油汽车能量的利用率很低等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．一支体温计原来的示数为38℃，若未经下甩便用它去测量一个正常人的体温（当时气温是35℃），则测量结果为（ ）
A．35℃B．36℃C．37℃D．38℃
2．下列关于导体的各选项中，跟导体电阻大小无关的是
A．长度B．材料C．电流D．横截面积
3．如图所示，用带有绝缘柄的金属棒接触验电器的金属球时，验电器合的两个金属箔片因带电而张开，则这两个金属箔片一定是
A．带正电B．带负电C．带同种电荷D．带异种电荷
4．如图是最早的蒸汽汽车模型，工作原理是通过燃料燃烧产生水蒸气，高温水蒸气推动汽车前进。其工作原理中有关能量转化的叙述正确的是（ ）
A．内能→化学能→机械能
B．机械能→内能→化学能
C．化学能→内能→机械能
D．内能→机械能→化学能

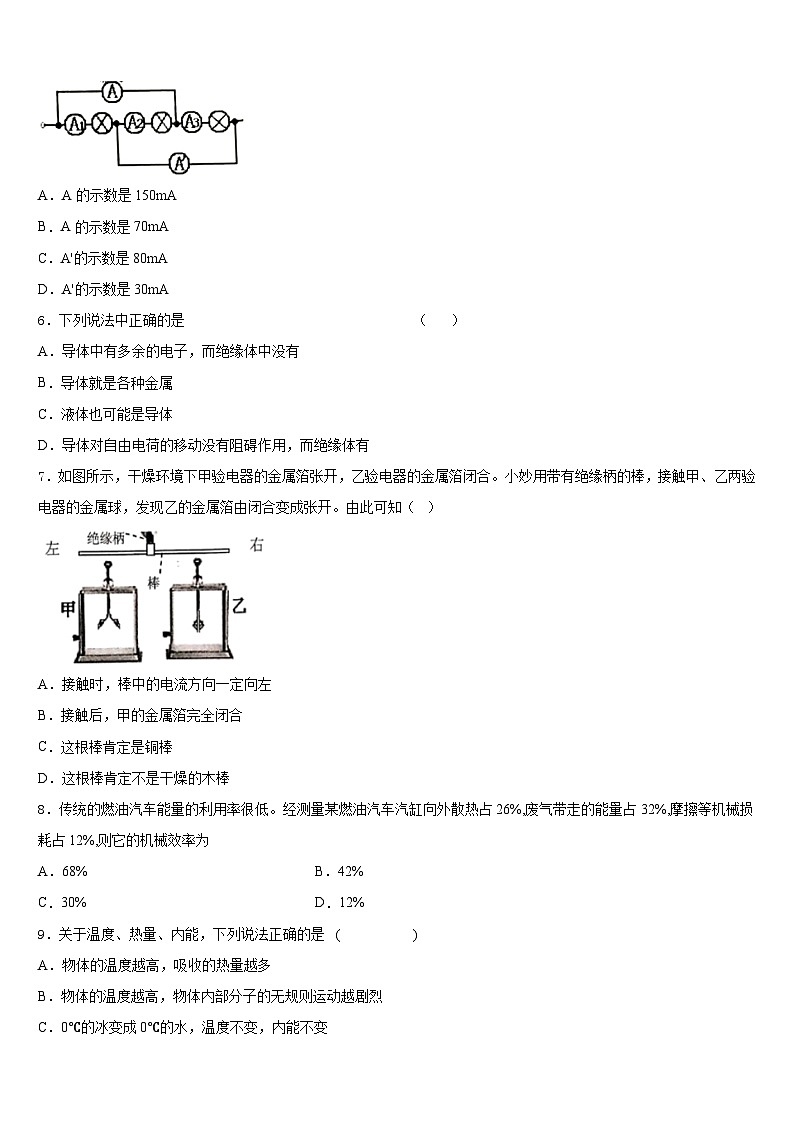

5．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表
A．A的示数是150mA
B．A的示数是70mA
C．A'的示数是80mA
D．A'的示数是30mA
6．下列说法中正确的是 （ ）
A．导体中有多余的电子，而绝缘体中没有
B．导体就是各种金属
C．液体也可能是导体
D．导体对自由电荷的移动没有阻碍作用，而绝缘体有
7．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合。小妙用带有绝缘柄的棒，接触甲、乙两验电器的金属球，发现乙的金属箔由闭合变成张开。由此可知（ ）
A．接触时，棒中的电流方向一定向左
B．接触后，甲的金属箔完全闭合
C．这根棒肯定是铜棒
D．这根棒肯定不是干燥的木棒
8．传统的燃油汽车能量的利用率很低。经测量某燃油汽车汽缸向外散热占26%,废气带走的能量占32%,摩擦等机械损耗占12%,则它的机械效率为
A．68%B．42%
C．30%D．12%
9．关于温度、热量、内能，下列说法正确的是 ( )
A．物体的温度越高，吸收的热量越多
B．物体的温度越高，物体内部分子的无规则运动越剧烈
C．0℃的冰变成0℃的水，温度不变，内能不变
D．-15℃的冰块温度太低，没有内能
10．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）
A．把水银温度计换成煤油温度计同样可以工作
B．自动报警器的触点类似一种开关
C．自动报警器中的电磁铁运用了电磁感应现象
D．温度达到90℃，绿灯亮
11．学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示．闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）
A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
12．如图所示的斜面长3m，高1m.小明用200N的力沿斜面方向将重为420N的箱子推到斜面顶端．则此过程中（ ）
A．有用功是200J，总功是420J
B．有用功是420J，额外功是200J
C．总功是600J，效率为70%
D．有用功是200J，效率为70%
二、填空题（每题5分，共4题，20分）
13．一个导体两端电压为6伏时，通过导体的电流是0.3安，导体的电阻是_____欧, 导体两端电压为3伏时，通过导体的电流是_____安。
14．如图所示为一旋钮调节挡位的电风扇电路图结构示意图，由图可知这台电风扇运转时可调________个不同大小的风速.把旋钮开关调到“OFF”的意思是_________ (选填“短路”、“断路”或“通路”)；结合电学知识判断：问从1旋到3表明了风扇的转速会_________，判断的依据是：_______________________.
15．如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的_____极，电池的电压为_____V．
16．如图所示，要使L1和L2并联在电路中，应闭合的开关_______________，使L1和L2串联在电路中，应闭合的开关是_________________
三、实验题（共12分）
17．（4分）用定值电阻探究“电压不变时，通过导体的电流与导体电阻的关系”实验时，电路图如图甲所示，电源电压保持不变，R为定值电阻，
(1)请用笔画线代替导线，将图乙中的电路按图甲连接完整（要求导线不交叉，滑片向右滑动时，滑动变阻器连入电路的电阻增大，电压表、电流表使用小量程）______；
(2)连接电路时开关应该处于______状态，实验前滑动变阻器的滑片应位于______（选填“A” 或“B”）端。滑动变阻器的作用除了保护电路外，还起到了调整定值电阻______的作用；
(3)电路连接正确后，闭合开关，发现电压表有示数但电流表无示数，此时出现的故障可能是______（选填字母）；
A．滑动变阻器短路 B．电流表断路 C．电阻R短路 D．电阻R断路
(4)排除故障后，实验中所用电阻的阻值分别为5Ω、10Ω、20Ω，电源电压为6V，分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图所示图像。由图像可以得出结论：在电压一定时，通过导体的电流与导体的电阻成______（选填“正”或“反”）比；
(5)上述实验中：
①用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把R换为10Ω的电阻接入电路，闭合开关，应向______（选填“A”或“B”）端移动滑片，直至电压表示数为______V时，读出电流表的示数；
②紧接着又把R换为20Ω的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，为完成整个实验，应该选取滑动变阻器______（选填字母）；
A．“50Ω 1.0A” B．“30Ω 1.0A” C．“20Ω 1.0A”
(6)另一实验小组利用图乙装置，将定值电阻R换成额定电压为2.5V，灯丝电阻约为10Ω小灯泡，进行“测量小灯泡的电功率”实验，此时电源电压6V不变。使用满足实验要求的滑动变阻器。改变滑动变阻器的阻值，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象，如下图所示，则小灯泡的额定功率为______W。本小组同学们在对测量数据的记录和处理时，设计了下面的表格，你认为这张表格的设计是______选填“正确”或“错误”） 的。原因是灯丝的电阻随温度的升高而______（选填“增大”、“减小”或“不变”）。
18．（4分）某实验小组加热冰熔化成水直至沸腾的实验过程中，根据实验数据绘制了图乙所示的图象。

（1）如图甲所示，该操作中存在的错误会造成测量的水温将偏___（选填“高”或“低”）。
（2）纠正错误后，通过实验，得出固态冰的比热容c冰，液态水的比热容c水之间的大小关系，则c冰_____c水（选填“大于”或“小于”或“等于”）；
（3）实验还能得出冰的熔化和水的沸腾的共同点是：________。
19．（4分）在测算滑轮组的机械效率的实验中。如下图所示，请回答下列问题：
（1）从图中可知：n＝_______，如果物体上升的高度是2m，那么绳子自由端拉力方向移动的距离是s＝_________m。
（2）本实验需要的测量工具有_________和_________。
（3）实验的原理是_______________（用公式表示）
（4）根据公式可知，同一滑轮组的机械效率与__________有关。
四、作图题（共16分）
20．（8分）如图所示，当电磁铁接通电源后与一旁的磁铁相互作用，它们中间的曲线是描述磁场的磁感线，请标出磁感线的方向，标出电源的正负极和磁铁的N、S极.
21．（8分）如图甲是家庭电路中的插座部分，右上角正方体小块为开关，要求同时控制二孔、三孔的插座（虚线表示背面连接），请在图乙中将其正确地连接在家庭电路中.
（______）
五、计算题（共22分）
22．（10分）为了减少环境污染，共建美好城市，我市部分地区的居民已经用上了天然气。如图，在标准大气压下，燃烧天然气将一壶质量为3kg、温度为20℃的水加热至沸腾。已知天然气热值为3.5×107J/m³，水的比热容为4.2×10³J/(kg·℃)。求：
（1）水吸收的热量是多少？
（2）若天然气完全燃烧放出热量的60%被水吸收，烧开这壶水需要多少立方米天然气？
23．（12分）如图所示电路中，电源电压为4.5伏，电阻 R2的阻值是10欧，闭合开关，电压表的示数是3伏。电流表电压表都是实验室常用电表，求：
(1)通过电阻R2的电流和滑动变阻器连入电路中的电阻R1；
(2)此时滑动变阻器消耗的电功率；
(3)更换电源电压为18V，电压表选择015V量程而且改接到滑动变阻器两端，电流表量程可能改变。当滑动变阻器滑片移到某一位置时，电流表指针偏转到表盘的处，求出此时滑动变阻器连入电路中R1的电阻值。（要保证电路各元件安全）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、C
5、C
6、C
7、D
8、C
9、B
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、20 0.15
14、四 断路 变慢 详见解析
15、负 0.6
16、S1、S3 S2
三、实验题（共12分）
17、 断开 B 两端电压和电流 D 反 B 2 A 0.5W 错误 增大
18、高 小于 吸收热量，温度保持不变
19、3 6 弹簧测力计 刻度尺 物体重力和绳子自由端拉力
四、作图题（共16分）
20、略
21、
五、计算题（共22分）
22、 (1)； (2)0.048立方米。
23、 (1) 0.3A；5Ω；(2) 0.45W； (3)8Ω
次数
U/V
I/A
P/W
平均值P/W
1
2
3
