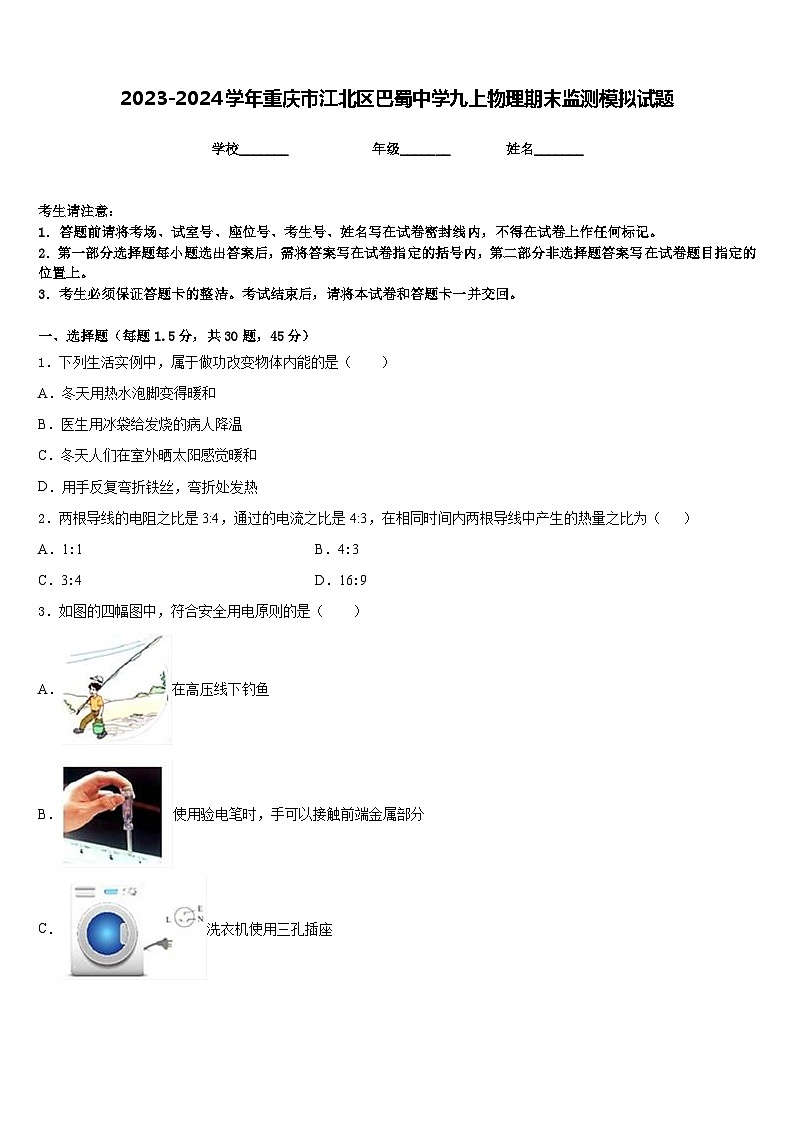

2023-2024学年重庆市江北区巴蜀中学九上物理期末监测模拟试题含答案
展开
这是一份2023-2024学年重庆市江北区巴蜀中学九上物理期末监测模拟试题含答案，共14页。试卷主要包含了考生必须保证答题卡的整洁，以下说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．下列生活实例中，属于做功改变物体内能的是（ ）
A．冬天用热水泡脚变得暖和
B．医生用冰袋给发烧的病人降温
C．冬天人们在室外晒太阳感觉暖和
D．用手反复弯折铁丝，弯折处发热
2．两根导线的电阻之比是3:4，通过的电流之比是4:3，在相同时间内两根导线中产生的热量之比为（ ）
A．1:1B．4:3
C．3:4D．16:9
3．如图的四幅图中，符合安全用电原则的是（ ）
A．在高压线下钓鱼
B．使用验电笔时，手可以接触前端金属部分
C．洗衣机使用三孔插座

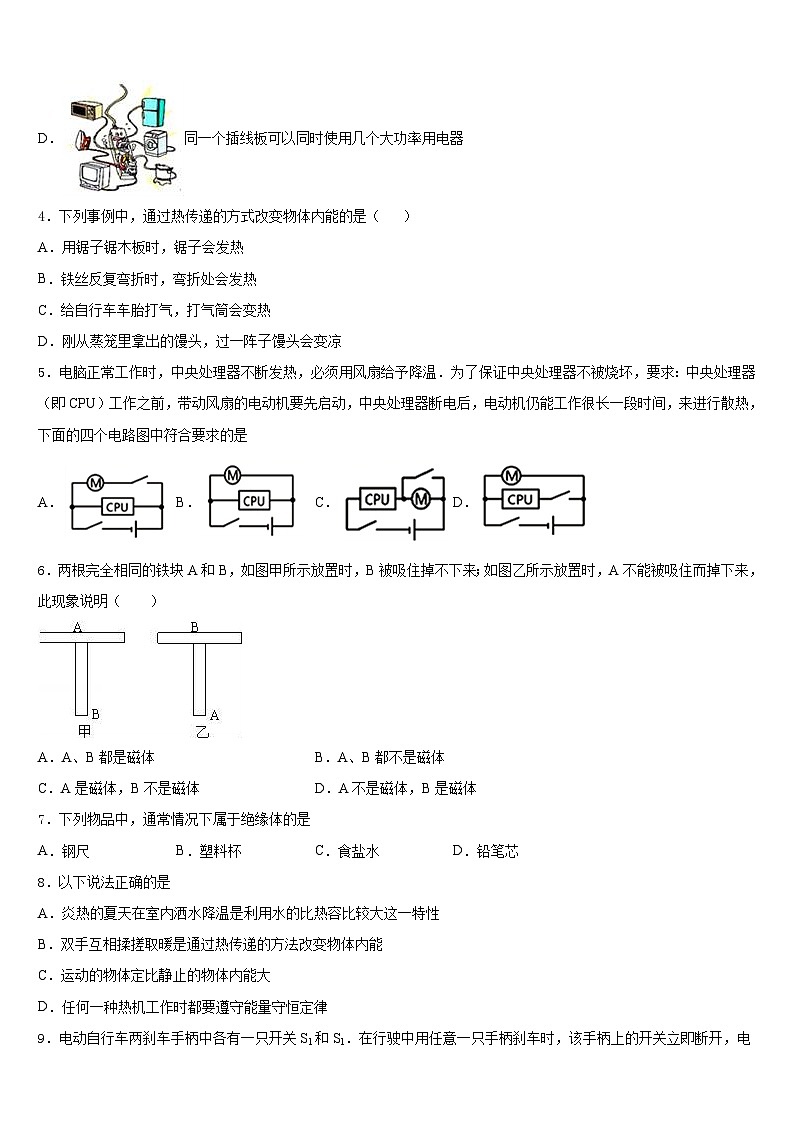

D．同一个插线板可以同时使用几个大功率用电器
4．下列事例中，通过热传递的方式改变物体内能的是（ ）
A．用锯子锯木板时，锯子会发热
B．铁丝反复弯折时，弯折处会发热
C．给自行车车胎打气，打气筒会变热
D．刚从蒸笼里拿出的馒头，过一阵子馒头会变凉
5．电脑正常工作时，中央处理器不断发热，必须用风扇给予降温．为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，下面的四个电路图中符合要求的是
A．B．C．D．
6．两根完全相同的铁块A和B，如图甲所示放置时，B被吸住掉不下来；如图乙所示放置时，A不能被吸住而掉下来，此现象说明（ ）
A．A、B都是磁体B．A、B都不是磁体
C．A是磁体，B不是磁体D．A不是磁体，B是磁体
7．下列物品中，通常情况下属于绝缘体的是
A．钢尺B．塑料杯C．食盐水D．铅笔芯
8．以下说法正确的是
A．炎热的夏天在室内洒水降温是利用水的比热容比较大这一特性
B．双手互相揉搓取暖是通过热传递的方法改变物体内能
C．运动的物体定比静止的物体内能大
D．任何一种热机工作时都要遵守能量守恒定律

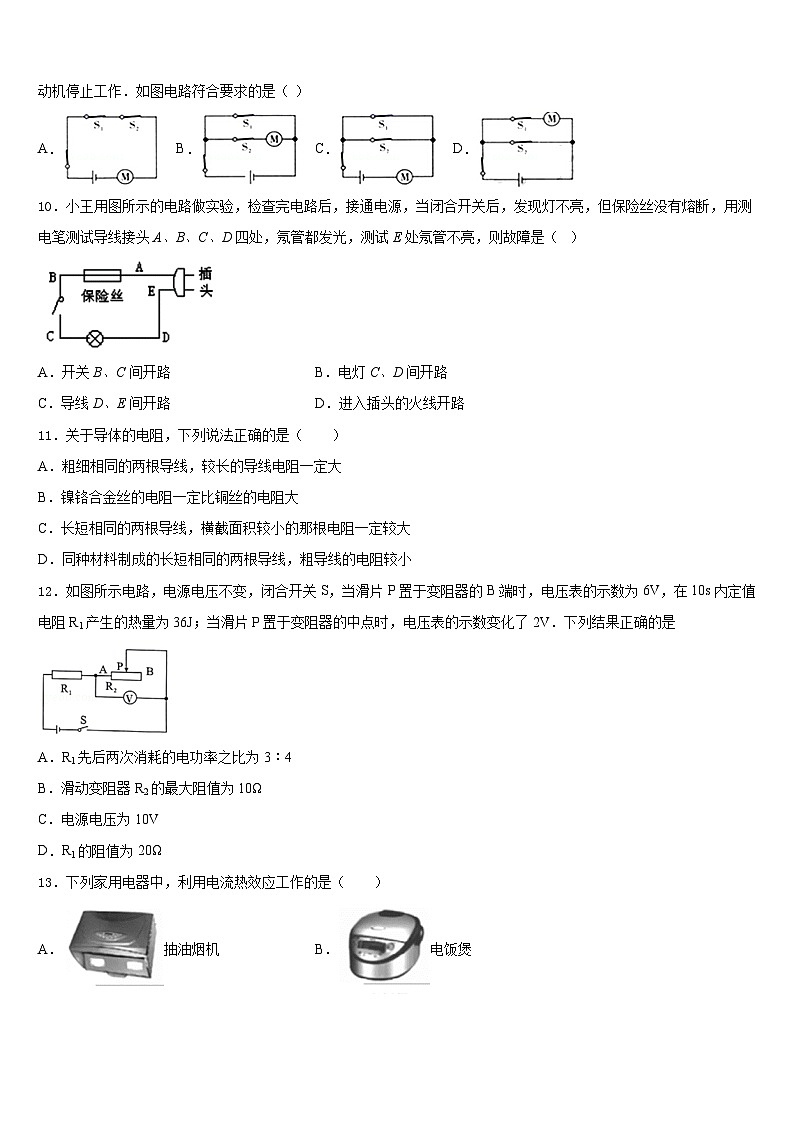

9．电动自行车两刹车手柄中各有一只开关S1和S1．在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．如图电路符合要求的是（ ）
A．B．C．D．
10．小王用图所示的电路做实验，检查完电路后，接通电源，当闭合开关后，发现灯不亮，但保险丝没有熔断，用测电笔测试导线接头A、B、C、D四处，氖管都发光，测试E处氖管不亮，则故障是（ ）
A．开关B、C间开路B．电灯C、D间开路
C．导线D、E间开路D．进入插头的火线开路
11．关于导体的电阻，下列说法正确的是（ ）
A．粗细相同的两根导线，较长的导线电阻一定大
B．镍铬合金丝的电阻一定比铜丝的电阻大
C．长短相同的两根导线，横截面积较小的那根电阻一定较大
D．同种材料制成的长短相同的两根导线，粗导线的电阻较小
12．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是
A．R1先后两次消耗的电功率之比为3：4
B．滑动变阻器R2的最大阻值为10Ω
C．电源电压为10V
D．R1的阻值为20Ω
13．下列家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B．电饭煲
C．电风扇D．电视机
14．如图是一把既能吹冷风又能吹热风的吹风机简化电路图，其中M是电动机，R是电热丝，由电路图可知
A．M和R是串联在电路中的
B．开关S2可以控制整个电路
C．只将开关S1闭合，吹出的是热风
D．将S1和S2都闭合，吹出的是热风
15．在探究电流产生的热量与什么因素有关时，小李设计了如图的实验装置．甲、乙两个透明容器中密封着等量的空气，里面各放有一根5Ω的电阻丝，其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联，两个U型管中装有等量的水．把这个装置接入电源，利用这套装置可来探究电流产生热量
A．与电压的关系 B．与电阻的关系 C．与电流的关系 D．与电能的关系
16．下列现象中，可以说明分子间存在引力的是
A．液体很难被压缩B．两个铅块相互压紧后粘在一起
C．美味佳肴香气扑鼻D．酒精和水充分混合后总体积减小
17．农村建房时，常利用如图所示的简易滑轮提升建材。在一次提升建材的过程中，建筑工人用400N的拉力，将重600N的建材在10s内匀速提高3m。不计绳重及摩擦，则下列判断正确的是（ ）
A．该滑轮的机械效率η=75%B．滑轮所做的有用功为1200J
C．滑轮自身的重力为100ND．绳子自由端移动的距离大小为3m
18．南极是世界上最冷的地方，常年平均气温是﹣25℃，如图所示，一天，企鹅妈妈和小企鹅之间发生了一次有趣的对话，它们的部分说法如下，其中正确的是
A．小企鹅：妈妈，这么冷，我都没热量了
B．企鹅妈妈：不对，是没有内能
C．小企鹅：冰天雪地的，可能连水蒸气都没有吧
D．企鹅妈妈：呵呵，水蒸气倒肯定有，因为冰是可以升华的呀
19．两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50B．30C．8D．4
20．波土顿大学的科学家设计了一种“波浪能量收集船”，如图所示，通过波浪推动船体两侧的“工作臂”带动船内线圈切割磁感线，从而获得电能。下图所示四个装置，工作原理与收集船收集能量原理相同的是（ ）
A．司南
B．电磁起重机
C．话筒
D．扬声器
21．与头发摩擦过的塑料尺能“吸”起纸屑．下列现象中“吸”的物理原理与其相同的是( )
A．挤压后的塑料吸盘“吸”在瓷砖上B．削平的铅柱挤压后会“吸”在一起
C．干手搓开的新塑料袋“吸”在手上D．行驶的汽车的窗帘被“吸”出窗外
22．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
A．电流方向由A到BB．电流方向由B到A
C．有电流但方向无法确定D．始终无电流
23．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（ ）
A．水果电池把化学能转化为电能
B．水果电池把电能转化为化学能
C．水果电池把内能转化为电能
D．金属片B是水果电池的正极
24．如图所示，小光做摩擦起电的实验时，分别用丝绸摩擦过的玻璃棒和毛皮摩擦过的橡胶棒分别靠近普通玻璃棒和丝绸摩擦过的玻璃棒。其中，与验电器原理相同的是
A．B．
C．D．
25．将灯L1、L2串联接在电源电压恒定的电路中，已知灯L1的电阻大于灯L2的电阻，设灯丝的阻值不变。则下列说法中正确的是
A．通过灯L1 的电流小于通过灯L2的电流
B．灯L1两端的电压等于灯L2两端的电压
C．灯L1的电功率大于灯L2的电功率
D．电流通过灯L1做的功小于电流通过灯L2做的功
26．有关四冲程汽油机，下列说法正确的是：
A．吸气冲程吸入的是空气B．压缩冲程内能转化为机械能
C．做功冲程把机械能转化为内能D．效率越高，做相同有用功时消耗的汽油越少
27．小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是
A．在这三个用电器中，电烤箱正常工作时的电压最高
B．正常工作时，通过电饭锅的电流和通过电视机的电流相等
C．电烤箱额定功率大于1 kW
D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多
28．如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
A．厚玻璃内的空气被压缩时，空气的内能减少
B．瓶子内的空气推动塞子跳起时，空气的内能增大
C．试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D．汽缸内的气体推动活塞向下运动时，气体的内能增大
29．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L断路 B．灯L短路 C．变阻器R断路 D．变阻器R短路
30．甲、乙两台汽油机，甲的效率比乙的低。这表示：输出相同的有用机械能（ ）
A．甲用的时间少B．乙用的时间少
C．甲消耗汽油少D．乙消耗汽油少
二、填空题（每空1分，共10题，20分）
31．发电机是利用_____现象制成的，它是把_____能转化为电能的装置。
32．建筑工程中经常需要用孔机钻孔，钻孔时钻头发热，内能增加，这是通过_____改变内能；世界卫生组织提倡大家饮用烧开后的水，用天然气灶烧水的过程是通过_____方式改变内能（选填“热传递”或“做功”
33．小芳家夏天常用的“电热驱蚊器”是利用电流的_______效应工作的，发热元件是一个阻值1000 Ω的电阻，接在照明电路中通电100 s产生的热量为_______J。她家电能表上标有“220V 10（20）A 50Hz 2000r/（kW·h）”，其它用电器都断开，她用电磁炉6min烧开了一壶水，电能表的转盘转了200圈，电磁炉的实际功率是_______W。
34．如图所示是电动机结构的示意图，F为换向器，它的作用是______。闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以_____。小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是______W。（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）
35．图是某电饭锅内部电加热器原理电路，它有烧煮和保温两档，开关S断开时，电饭锅处于_______档，已知R1=484Ω，烧煮时的功率是保温时的11倍，则R2=______Ω，该电饭煲烧煮，保温各1h可使电能表（3000imp/kW·h)的指示灯闪烁____次。
36．如图1所示，电能表的示数为_____kW•h；如图2所示，电阻箱的读数为_____Ω．如图3所示，温度计示数为_____℃．
37．图甲为热敏电阻的R- t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150Ω，当线圈中电流大于或等于28mA时，继电器的衔铁被吸合，加热器停止工作，实现温控。为继电器线圈供电的电池的电压为6 V，图中的“电源”是恒温箱加热器的电源。
（1）从图甲中可得50℃时热敏电阻的阻值为__________Ω。
（2）恒温箱的加热器应接在__________（"A、B端" / "C、D端"）
（3）当恒温箱内的温度达到100℃时，这时恒温箱加热器处于__________工作状态（“加热状态”/ “停止工作状态"）
38．汽车GPS导航仪与通信卫星之间通过电磁波来传递信息，其在真空中的传播速度为______m/s；如图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是_________信号。
39．家用热水器功率2000W，正常工作7min，消耗电能是______ J，若能量利用率是80%，这些能量被水吸收，能使50kg的水，温度升高________℃。
40．两只定值电阻，甲标有“”，乙标有“”，把它们并联在电路中，其等效电阻为________，若把它们串联在电路中，电路两端允许加的最大电压为________V。
三、实验题（每空1分，共2题，15分）
41．如图所示，小明在“探究串联电路电压特点”的实验中：
（1）在连接电路的过程中，开关必须___________，在串联电路中，开关可以控制所有用电器，开关位置的改变___________（填“影响”或“不影响”）它对用电器的控制。
（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为________V。
（3）闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了____________（填“短路”或“断路”）。
（4）排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，闭合开关测量灯L2两端的电压，小明的做法是_____（填“正确”或“错误”）的，原因是___。
（5）小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在下表中，分析实验数据，你可以得到串联电路中的电压规律：串联电路两端的总电压等于_____________。
（6）小明进行多次实验的主要目的是________（填序号）。
①寻找普遍规律 ②减小实验误差
42．小明同学用如下图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为3.8V。
(1)请在图甲中用笔画线代替导线将实验电路连接完整，要求滑片向左移动灯泡变暗（连线不交叉）；
（______）
(2)闭合开关，发现电压表指针偏转如图乙所示，其原因是_____；
(3)闭合开关前，滑动变阻器的滑片应置于_____（选填“左”或“右”）端。闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在滑动变阻器两端时有示数，接在开关两端时无示数，则电路故障是_____；
(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P至图甲中所示位置时，电压表示数为2.5V，若他想测量小灯泡的额定功率，此时应将滑片P向_____端移动（选填“左”或“右”）；
(5)小灯泡正常发光时电流表的示数如图丙所示，则通过小灯泡的电流为_____A，该小灯泡的额定功率是_____W。老师告诉小明，电压表工作时内部其实有微弱的电流流过，由此可知所测得的额定功率偏_____（选填“大”或“小”）；
(6)在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图A、B两种方案，则能测出灯泡额定功率的方案是_____。
四、计算题（每题10分，共2题，20分）
43．2010年上海世博会使用了一种纯电动节能环保车。这种车使用电池作动力源，走起来比燃油车的响声小得多，同时也不会排放气体。下表是一款纯电动汽车与同型号内燃机汽车对比的测试数据（测试过程认为做匀速直线运动）。（汽油的热值4.6×107J/kg）。
(1)内燃机汽车牵引力做功及其功率；
(2)内燃机汽车每百公里消耗的汽油质量及其效率。
44．如图所示，电源电压为6V，R1＝20Ω，R2＝40Ω。求当开关S闭合后：
(1)电路中的总电阻；
(2)电流表的示数；
(3)电阻R2两端的电压。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、B
3、C
4、D
5、D
6、D
7、B
8、D
9、A
10、C
11、D
12、B
13、B
14、D
15、C
16、B
17、A
18、D
19、A
20、C
21、C
22、B
23、A
24、B
25、C
26、D
27、C
28、C
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、电磁感应 机械
32、做功 热传递
33、热 4840 1000
34、使线圈在平衡位置自动改变线圈中的电流方向 增大线圈中电流 200
35、保温 48.4 3600
36、253.6 162 28
37、90 A、B端 停止工作状态
38、3.0×108 射频
39、8.4×105 3.2
40、6 15
三、实验题（每空1分，共2题，15分）
41、断开 不影响 1.9 断路 错误 电压表的正负接线柱接反了 各串联电阻两端的电压之和 ①
42、 电压表的正负接线柱接反了 左 滑动变阻器开（断）路 右 0.3 1.14 大 A
四、计算题（每题10分，共2题，20分）
43、 (1)6×107J，1.2×104W；(2)6.52kg，20%
44、 (1)60Ω；(2)0.1A；(3)4V
实验次数
UAB/V
UCD/V
UAD/V
1
1.9
1.1
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
车型
能源
测试距离
牵引力
速度
百公里总耗能
效率
纯电动汽车
电能
100km
600N
72km/h
7.2×107J
83.3%
内燃机汽车
汽油
100km
600N
3×108J
