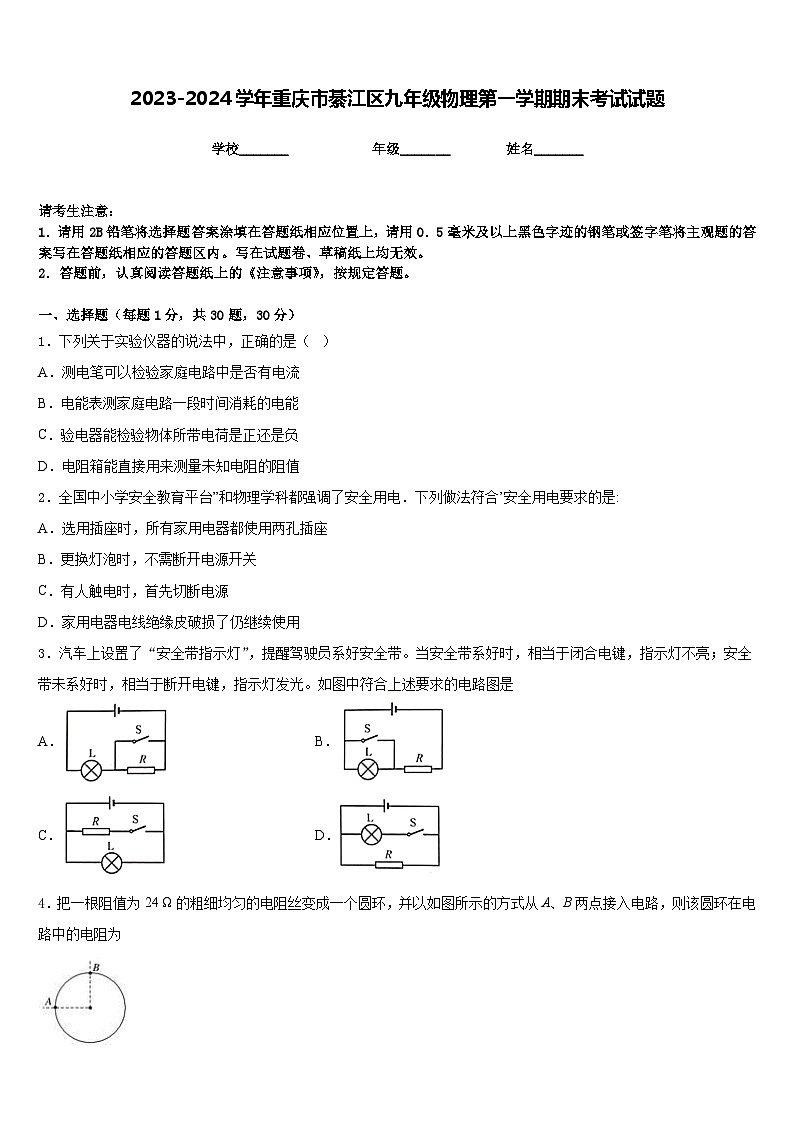

2023-2024学年重庆市綦江区九年级物理第一学期期末考试试题含答案
展开
这是一份2023-2024学年重庆市綦江区九年级物理第一学期期末考试试题含答案，共8页。试卷主要包含了下列选项中符合安全用电要求的是，由欧姆定律公式可知，下列关于磁的说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列关于实验仪器的说法中，正确的是（ ）
A．测电笔可以检验家庭电路中是否有电流
B．电能表测家庭电路一段时间消耗的电能
C．验电器能检验物体所带电荷是正还是负
D．电阻箱能直接用来测量未知电阻的阻值
2．全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合’安全用电要求的是:
A．选用插座时，所有家用电器都使用两孔插座
B．更换灯泡时，不需断开电源开关
C．有人触电时，首先切断电源
D．家用电器电线绝缘皮破损了仍继续使用
3．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合电键，指示灯不亮；安全带未系好时，相当于断开电键，指示灯发光。如图中符合上述要求的电路图是
A．B．
C．D．
4．把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为

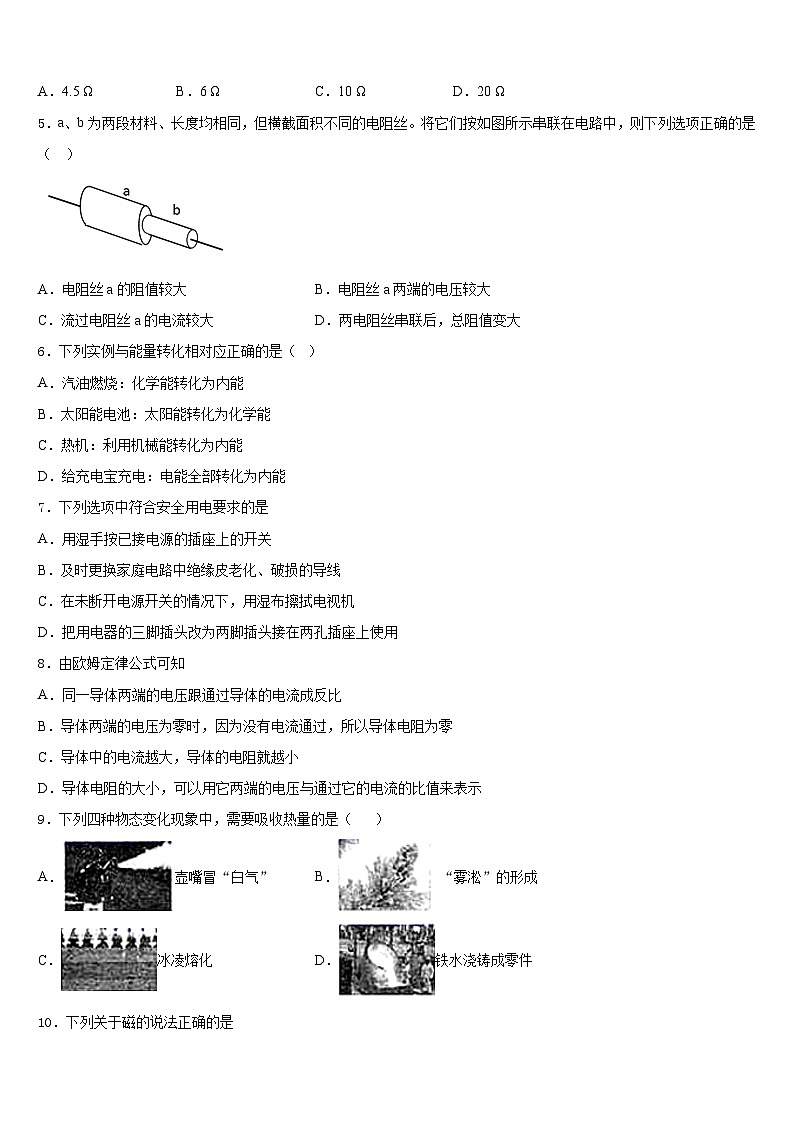

A．4.5 ΩB．6 ΩC．10 ΩD．20 Ω
5．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大
6．下列实例与能量转化相对应正确的是（ ）
A．汽油燃烧：化学能转化为内能
B．太阳能电池：太阳能转化为化学能
C．热机：利用机械能转化为内能
D．给充电宝充电：电能全部转化为内能
7．下列选项中符合安全用电要求的是
A．用湿手按已接电源的插座上的开关
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下，用湿布擦拭电视机
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
8．由欧姆定律公式可知
A．同一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
9．下列四种物态变化现象中，需要吸收热量的是（ ）
A．壶嘴冒“白气”B． “雾淞”的形成
C．冰凌熔化D．铁水浇铸成零件

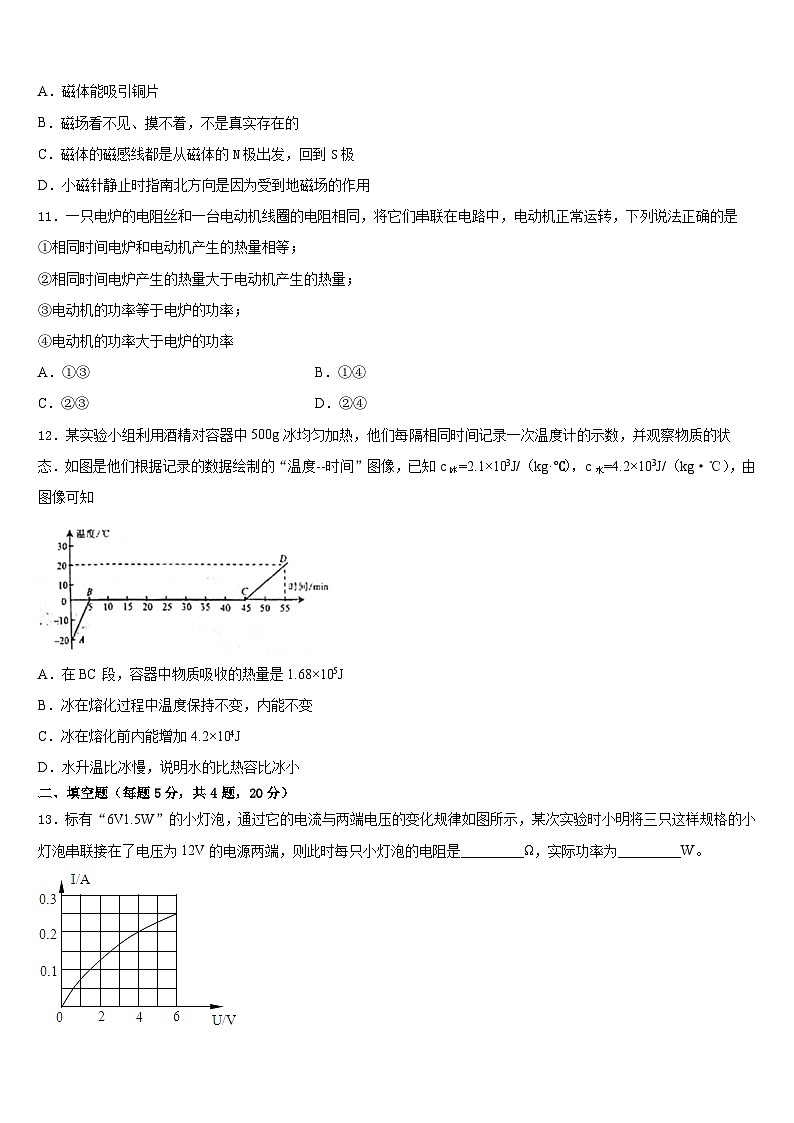

10．下列关于磁的说法正确的是
A．磁体能吸引铜片
B．磁场看不见、摸不着，不是真实存在的
C．磁体的磁感线都是从磁体的N极出发，回到S极
D．小磁针静止时指南北方向是因为受到地磁场的作用
11．一只电炉的电阻丝和一台电动机线圈的电阻相同，将它们串联在电路中，电动机正常运转，下列说法正确的是
①相同时间电炉和电动机产生的热量相等；
②相同时间电炉产生的热量大于电动机产生的热量；
③电动机的功率等于电炉的功率；
④电动机的功率大于电炉的功率
A．①③B．①④
C．②③D．②④
12．某实验小组利用酒精对容器中500g冰均匀加热，他们每隔相同时间记录一次温度计的示数，并观察物质的状态．如图是他们根据记录的数据绘制的“温度--时间”图像，已知c冰=2.1×103J/（kg·℃），c水=4.2×103J/（kg·℃），由图像可知
A．在BC段，容器中物质吸收的热量是1.68×105J
B．冰在熔化过程中温度保持不变，内能不变
C．冰在熔化前内能增加4.2×104J
D．水升温比冰慢，说明水的比热容比冰小
二、填空题（每题5分，共4题，20分）
13．标有“6V1.5W”的小灯泡，通过它的电流与两端电压的变化规律如图所示，某次实验时小明将三只这样规格的小灯泡串联接在了电压为12V的电源两端，则此时每只小灯泡的电阻是_________Ω，实际功率为_________W。
14． “悬浮灯泡”能够悬浮发光，如图甲所示。图甲中的基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁铁，其内部结构如图乙所示。
(1)当基座内电路接通电源后，灯泡能悬浮在空中是因为灯泡受到的_________力和重力是对平衡力；
(2)乙图中的电源左端为_________极；
(3)若要使灯泡悬浮的高度增加，你可以采取的方法之一是：__________________。
15．我们家里的白炽灯正常工作时的电压为______V；它是根据电流的______效应工作的；控制电灯的开关必须接在______线上。
16．如图所示电路中，电源电压为3V， 灯泡L1和L2的电阻均为6Ω．闭合开关，发现灯L1亮，而灯L2不亮，此时电压表V1的示数为__________V，电流表的示数为__________A．
三、实验题（共12分）
17．（4分）如图甲是探究“冰熔化过程中温度的变化规律”的实验装置。
（1）将装有碎冰的试管放入水中加热，而不是用酒精灯直接对试管加热，这样做的目的是使冰块_____；某时刻温度计的示数如图乙所示，此时冰的温度是_____℃。
（2）根据实验数据，小勇画出了其温度随时间变化的图像如图丙所示，分析图像可知：冰熔化过程中，温度_____。
（3）若将试管中的水倒掉，装入另一种液体，按图甲所示的装置进行实验。用酒精灯不断给烧杯加热时，最终发现烧杯中的水和试管中的液体都沸腾了，这说明水的沸点_____（选填“高于”、“低于”或“等于”）试管中液体的沸点。
18．（4分）在“研究小灯泡电阻”的实验中，实验小组的同学们设计了如图所示电路进行实验，所用的新灯泡铭牌标有“2.5V”的字样，滑动变阻器的规格是“20Ω 1A”。
(1)连接好电路后，闭合开关，发现小灯泡不发光，电流表示数为零，电压表示数接近于电源电压，则电路中发生的故障可能是_____。
(2)正确连接电路后，同学们进行了三次测量，将实验证据记录在上面的表格中。实验中观察灯泡亮度的目的是_____。分析表格中证据，得出的结论是_____。
(3)实验结束后，不慎电流表损坏，你如何利用现有的器材测出一个未知电阻Rx的阻值，请简述你的实验过程（也可以画图配合文字说明）。并写出未知电阻Rx的的表达式（需要测量的物理量用对应的符号表示）_____。
19．（4分）小华所在小组的同学为了研究水的沸腾，取了200g的水加热，装置如图所示．
下表是他们记录的有关数据．
（1）安装实验装置时，科学合理的调整顺序是：先固定_____（选填“A”或“B”）的位置．
（2）根据上表，加热前水的温度为_____℃
（3）在如图中，表示水沸腾的图是_____，根据上表的记录可知，水的沸点是_____℃．
（4）根据表中数据分析可知，水在沸腾时的特点是：在沸腾过程中，温度_____．（选填“升高”、“降低”或“不变”）
（5）小华发现，水从开始加热到沸腾这段时间过长，如果要适当缩短加热时间，则可行的种方法是：_____
（6）试分析水的沸点不是100℃的可能原因是（写出一种）_____．
四、作图题（共16分）
20．（8分）请将下列元件的字母标号正确填入图中家庭电路的虚线框内．a﹣﹣﹣﹣电灯 b﹣﹣﹣﹣电灯控制开关 c﹣﹣﹣﹣电能表 d﹣﹣﹣﹣空气开关
（_____）
21．（8分）在图中标出闭合开关后通电螺线管和小磁针的N、S极．
五、计算题（共22分）
22．（10分）阅读短文，回答问题
美国发明家爱迪生因为研制成功经久耐用的白炽灯而享誉世界。为了找到合适的灯丝材料，爱迪生和助手曾对一千六百多种耐热材料进行了几千次试验。1879年，他用一根碳丝作灯丝，制成了第一个耐用的白炽灯。1906年，使用钨丝的白炽灯问世，成为人们普遍使用的产品。当电流通过白炽灯时，钨丝变热，热到一定程度，就发出低频率的红色光；当钨丝更热时，可发出更高频率的光，只有功率足够大的白炽灯发出的光才是真正的白色光。为了减少高温下钨的升华，灯泡里充有惰性气体。白炽灯发光的效率并不高，普通的钨丝白炽灯泡的发光效率（电能转化为光能的效率）仅为10%，中国将在近几年逐步用LED节能灯代替白炽灯。
（1）钨比其他金属更适合制作白炽灯灯丝，最重要原因是_____。
（2）现将一只铭牌已模糊的灯泡单独接在如图所示的电能表上正常工作1h，电能表转盘转过250转，则灯泡的额定功率是_____W，最多产生光能_____J。
（3）用久的白织灯不如新的亮，原因是_____。
23．（12分）小明利用电能表和停表测量家中电热水器的实际功率．他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表[标有“1800r/( kW•h)”]的铝盘转过200r所用的时间是400s．（热水器电热丝的阻值不变）求：
（1）热水器的实际功率；
（2）通过热水器的电流；
（3）如图所示是小明家的供电线路．已知此时供电站输出的电压是220V，则供电站距他家多远．(已知每km导线的电阻为5Ω)
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、A
5、D
6、A
7、B
8、D
9、C
10、D
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、20 0.8
14、磁 负 滑动变阻器滑片向左移动或增加线圈匝数（写出一条即给分）
15、220 热 火
16、3 0.5
三、实验题（共12分）
17、受热均匀 ﹣2 不变 高于
18、灯泡断路 研究灯丝的电阻与温度的关系 灯丝的电阻随温度的升高而变大 ×20Ω
19、B 18 D 98 不变 提高水的初温 当地的气压小于一个标准大气压
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、钨的熔点高 100 3.6×104 钨升华，钨丝变细，电阻变大，而电源电压一定，由P＝可知灯的实际功率变小
23、1000W，5A．2km
次数
1
2
3
U/V
1.0
1.5
2.5
I/A
0.20
0.25
0.30
R/Ω
5
6
8.3
亮度
稍亮
较亮
更亮
时间/min
0
1
2
3
4
5
6
7
8
9
水温/℃
90
92
94
96
97
98
98
98
98
98
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列关于实验仪器的说法中，正确的是（ ）
A．测电笔可以检验家庭电路中是否有电流
B．电能表测家庭电路一段时间消耗的电能
C．验电器能检验物体所带电荷是正还是负
D．电阻箱能直接用来测量未知电阻的阻值
2．全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合’安全用电要求的是:
A．选用插座时，所有家用电器都使用两孔插座
B．更换灯泡时，不需断开电源开关
C．有人触电时，首先切断电源
D．家用电器电线绝缘皮破损了仍继续使用
3．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合电键，指示灯不亮；安全带未系好时，相当于断开电键，指示灯发光。如图中符合上述要求的电路图是
A．B．
C．D．
4．把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为
A．4.5 ΩB．6 ΩC．10 ΩD．20 Ω
5．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大
6．下列实例与能量转化相对应正确的是（ ）
A．汽油燃烧：化学能转化为内能
B．太阳能电池：太阳能转化为化学能
C．热机：利用机械能转化为内能
D．给充电宝充电：电能全部转化为内能
7．下列选项中符合安全用电要求的是
A．用湿手按已接电源的插座上的开关
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下，用湿布擦拭电视机
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
8．由欧姆定律公式可知
A．同一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
9．下列四种物态变化现象中，需要吸收热量的是（ ）
A．壶嘴冒“白气”B． “雾淞”的形成
C．冰凌熔化D．铁水浇铸成零件
10．下列关于磁的说法正确的是
A．磁体能吸引铜片
B．磁场看不见、摸不着，不是真实存在的
C．磁体的磁感线都是从磁体的N极出发，回到S极
D．小磁针静止时指南北方向是因为受到地磁场的作用
11．一只电炉的电阻丝和一台电动机线圈的电阻相同，将它们串联在电路中，电动机正常运转，下列说法正确的是
①相同时间电炉和电动机产生的热量相等；
②相同时间电炉产生的热量大于电动机产生的热量；
③电动机的功率等于电炉的功率；
④电动机的功率大于电炉的功率
A．①③B．①④
C．②③D．②④
12．某实验小组利用酒精对容器中500g冰均匀加热，他们每隔相同时间记录一次温度计的示数，并观察物质的状态．如图是他们根据记录的数据绘制的“温度--时间”图像，已知c冰=2.1×103J/（kg·℃），c水=4.2×103J/（kg·℃），由图像可知
A．在BC段，容器中物质吸收的热量是1.68×105J
B．冰在熔化过程中温度保持不变，内能不变
C．冰在熔化前内能增加4.2×104J
D．水升温比冰慢，说明水的比热容比冰小
二、填空题（每题5分，共4题，20分）
13．标有“6V1.5W”的小灯泡，通过它的电流与两端电压的变化规律如图所示，某次实验时小明将三只这样规格的小灯泡串联接在了电压为12V的电源两端，则此时每只小灯泡的电阻是_________Ω，实际功率为_________W。
14． “悬浮灯泡”能够悬浮发光，如图甲所示。图甲中的基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁铁，其内部结构如图乙所示。
(1)当基座内电路接通电源后，灯泡能悬浮在空中是因为灯泡受到的_________力和重力是对平衡力；
(2)乙图中的电源左端为_________极；
(3)若要使灯泡悬浮的高度增加，你可以采取的方法之一是：__________________。
15．我们家里的白炽灯正常工作时的电压为______V；它是根据电流的______效应工作的；控制电灯的开关必须接在______线上。
16．如图所示电路中，电源电压为3V， 灯泡L1和L2的电阻均为6Ω．闭合开关，发现灯L1亮，而灯L2不亮，此时电压表V1的示数为__________V，电流表的示数为__________A．
三、实验题（共12分）
17．（4分）如图甲是探究“冰熔化过程中温度的变化规律”的实验装置。
（1）将装有碎冰的试管放入水中加热，而不是用酒精灯直接对试管加热，这样做的目的是使冰块_____；某时刻温度计的示数如图乙所示，此时冰的温度是_____℃。
（2）根据实验数据，小勇画出了其温度随时间变化的图像如图丙所示，分析图像可知：冰熔化过程中，温度_____。
（3）若将试管中的水倒掉，装入另一种液体，按图甲所示的装置进行实验。用酒精灯不断给烧杯加热时，最终发现烧杯中的水和试管中的液体都沸腾了，这说明水的沸点_____（选填“高于”、“低于”或“等于”）试管中液体的沸点。
18．（4分）在“研究小灯泡电阻”的实验中，实验小组的同学们设计了如图所示电路进行实验，所用的新灯泡铭牌标有“2.5V”的字样，滑动变阻器的规格是“20Ω 1A”。
(1)连接好电路后，闭合开关，发现小灯泡不发光，电流表示数为零，电压表示数接近于电源电压，则电路中发生的故障可能是_____。
(2)正确连接电路后，同学们进行了三次测量，将实验证据记录在上面的表格中。实验中观察灯泡亮度的目的是_____。分析表格中证据，得出的结论是_____。
(3)实验结束后，不慎电流表损坏，你如何利用现有的器材测出一个未知电阻Rx的阻值，请简述你的实验过程（也可以画图配合文字说明）。并写出未知电阻Rx的的表达式（需要测量的物理量用对应的符号表示）_____。
19．（4分）小华所在小组的同学为了研究水的沸腾，取了200g的水加热，装置如图所示．
下表是他们记录的有关数据．
（1）安装实验装置时，科学合理的调整顺序是：先固定_____（选填“A”或“B”）的位置．
（2）根据上表，加热前水的温度为_____℃
（3）在如图中，表示水沸腾的图是_____，根据上表的记录可知，水的沸点是_____℃．
（4）根据表中数据分析可知，水在沸腾时的特点是：在沸腾过程中，温度_____．（选填“升高”、“降低”或“不变”）
（5）小华发现，水从开始加热到沸腾这段时间过长，如果要适当缩短加热时间，则可行的种方法是：_____
（6）试分析水的沸点不是100℃的可能原因是（写出一种）_____．
四、作图题（共16分）
20．（8分）请将下列元件的字母标号正确填入图中家庭电路的虚线框内．a﹣﹣﹣﹣电灯 b﹣﹣﹣﹣电灯控制开关 c﹣﹣﹣﹣电能表 d﹣﹣﹣﹣空气开关
（_____）
21．（8分）在图中标出闭合开关后通电螺线管和小磁针的N、S极．
五、计算题（共22分）
22．（10分）阅读短文，回答问题
美国发明家爱迪生因为研制成功经久耐用的白炽灯而享誉世界。为了找到合适的灯丝材料，爱迪生和助手曾对一千六百多种耐热材料进行了几千次试验。1879年，他用一根碳丝作灯丝，制成了第一个耐用的白炽灯。1906年，使用钨丝的白炽灯问世，成为人们普遍使用的产品。当电流通过白炽灯时，钨丝变热，热到一定程度，就发出低频率的红色光；当钨丝更热时，可发出更高频率的光，只有功率足够大的白炽灯发出的光才是真正的白色光。为了减少高温下钨的升华，灯泡里充有惰性气体。白炽灯发光的效率并不高，普通的钨丝白炽灯泡的发光效率（电能转化为光能的效率）仅为10%，中国将在近几年逐步用LED节能灯代替白炽灯。
（1）钨比其他金属更适合制作白炽灯灯丝，最重要原因是_____。
（2）现将一只铭牌已模糊的灯泡单独接在如图所示的电能表上正常工作1h，电能表转盘转过250转，则灯泡的额定功率是_____W，最多产生光能_____J。
（3）用久的白织灯不如新的亮，原因是_____。
23．（12分）小明利用电能表和停表测量家中电热水器的实际功率．他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表[标有“1800r/( kW•h)”]的铝盘转过200r所用的时间是400s．（热水器电热丝的阻值不变）求：
（1）热水器的实际功率；
（2）通过热水器的电流；
（3）如图所示是小明家的供电线路．已知此时供电站输出的电压是220V，则供电站距他家多远．(已知每km导线的电阻为5Ω)
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、A
5、D
6、A
7、B
8、D
9、C
10、D
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、20 0.8
14、磁 负 滑动变阻器滑片向左移动或增加线圈匝数（写出一条即给分）
15、220 热 火
16、3 0.5
三、实验题（共12分）
17、受热均匀 ﹣2 不变 高于
18、灯泡断路 研究灯丝的电阻与温度的关系 灯丝的电阻随温度的升高而变大 ×20Ω
19、B 18 D 98 不变 提高水的初温 当地的气压小于一个标准大气压
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、钨的熔点高 100 3.6×104 钨升华，钨丝变细，电阻变大，而电源电压一定，由P＝可知灯的实际功率变小
23、1000W，5A．2km
次数
1
2
3
U/V
1.0
1.5
2.5
I/A
0.20
0.25
0.30
R/Ω
5
6
8.3
亮度
稍亮
较亮
更亮
时间/min
0
1
2
3
4
5
6
7
8
9
水温/℃
90
92
94
96
97
98
98
98
98
98
