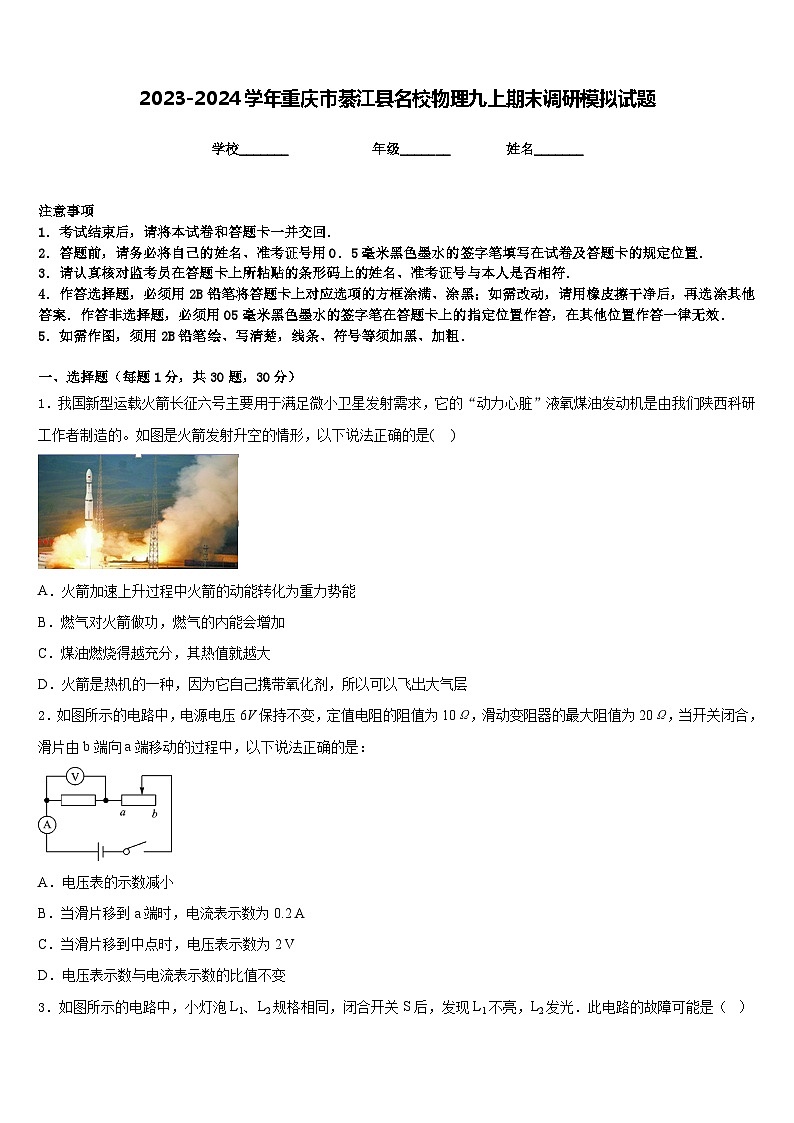

2023-2024学年重庆市綦江县名校物理九上期末调研模拟试题含答案

这是一份2023-2024学年重庆市綦江县名校物理九上期末调研模拟试题含答案，共9页。试卷主要包含了甲、乙两个用电器的电压之比为2等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．我国新型运载火箭长征六号主要用于满足微小卫星发射需求，它的“动力心脏”液氧煤油发动机是由我们陕西科研工作者制造的。如图是火箭发射升空的情形，以下说法正确的是( )
A．火箭加速上升过程中火箭的动能转化为重力势能
B．燃气对火箭做功，燃气的内能会增加
C．煤油燃烧得越充分，其热值就越大
D．火箭是热机的一种，因为它自己携带氧化剂，所以可以飞出大气层
2．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是：
A．电压表的示数减小
B．当滑片移到a端时，电流表示数为0.2 A
C．当滑片移到中点时，电压表示数为2 V
D．电压表示数与电流表示数的比值不变

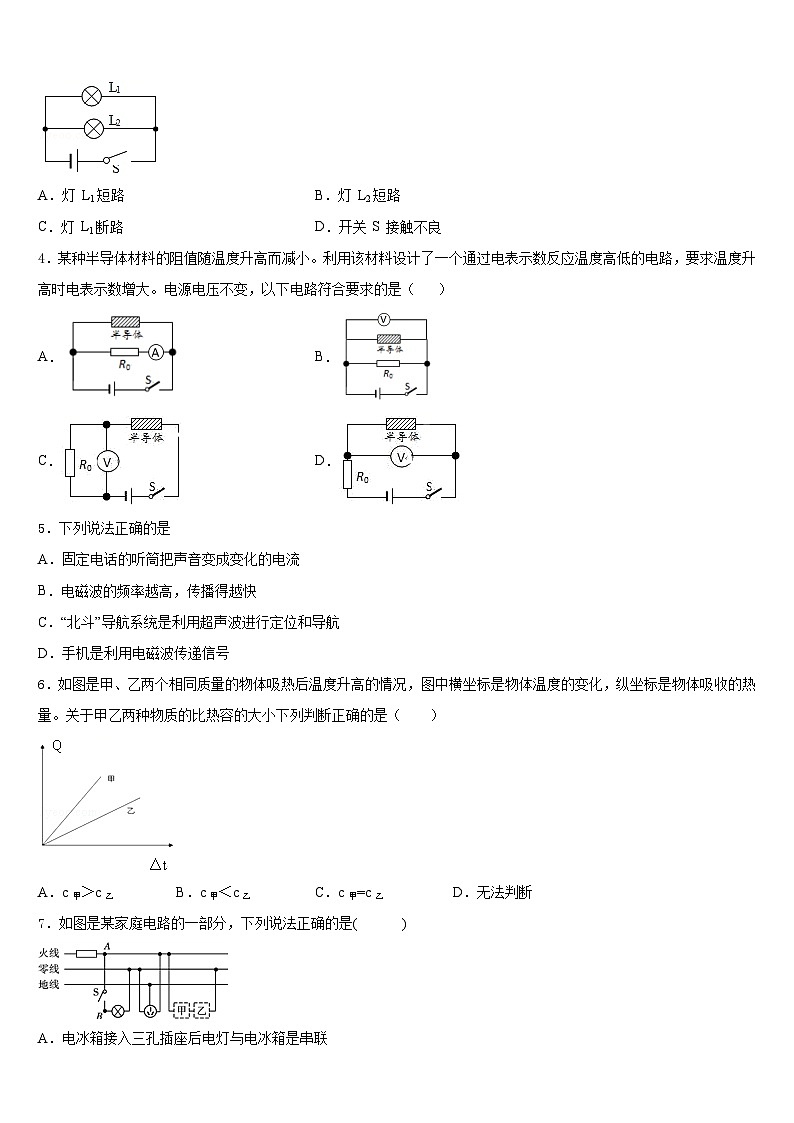

3．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（ ）
A．灯 L1短路B．灯 L2短路
C．灯 L1断路D．开关 S 接触不良
4．某种半导体材料的阻值随温度升高而减小。利用该材料设计了一个通过电表示数反应温度高低的电路，要求温度升高时电表示数增大。电源电压不变，以下电路符合要求的是（ ）
A．B．
C．D．
5．下列说法正确的是
A．固定电话的听筒把声音变成变化的电流
B．电磁波的频率越高，传播得越快
C．“北斗”导航系统是利用超声波进行定位和导航
D．手机是利用电磁波传递信号
6．如图是甲、乙两个相同质量的物体吸热后温度升高的情况，图中横坐标是物体温度的变化，纵坐标是物体吸收的热量。关于甲乙两种物质的比热容的大小下列判断正确的是（ ）
A．c甲＞c乙B．c甲＜c乙C．c甲=c乙D．无法判断
7．如图是某家庭电路的一部分，下列说法正确的是( )
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地

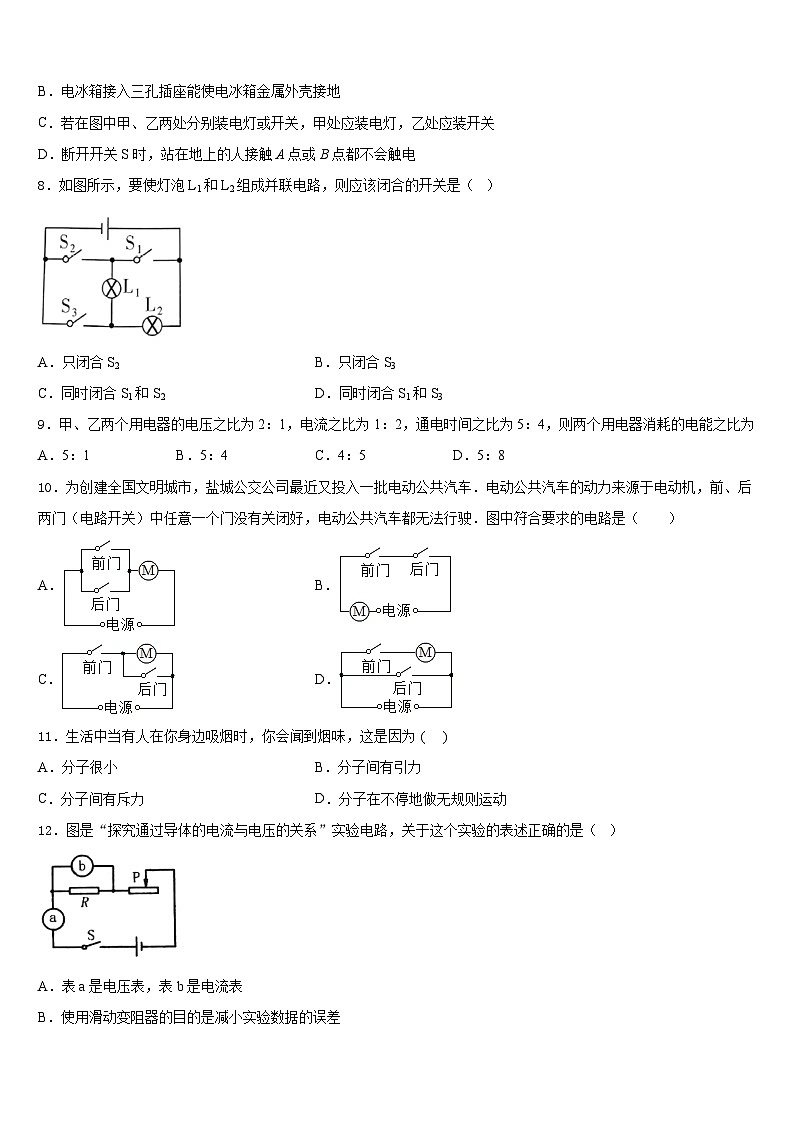

C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S时，站在地上的人接触A点或B点都不会触电
8．如图所示，要使灯泡L1和L2组成并联电路，则应该闭合的开关是（ ）
A．只闭合S2B．只闭合S3
C．同时闭合S1和S2D．同时闭合S1和S3
9．甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为
A．5：1B．5：4C．4：5D．5：8
10．为创建全国文明城市，盐城公交公司最近又投入一批电动公共汽车．电动公共汽车的动力来源于电动机，前、后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶．图中符合要求的电路是（ ）
A．B．
C．D．
11．生活中当有人在你身边吸烟时，你会闻到烟味，这是因为 ( )
A．分子很小B．分子间有引力
C．分子间有斥力D．分子在不停地做无规则运动
12．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（ ）
A．表a是电压表，表b是电流表
B．使用滑动变阻器的目的是减小实验数据的误差
C．经过实验可以得出结论：电压与电流成正比
D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性
二、填空题（每题5分，共4题，20分）
13．某同学用两个量程的电压表（0～3V和0～15V）测量由两节干电池串联组成的电池组的电压时，记录的电压为10V，他出现的错误的原因是___________,实际电压是__V．
14．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。丙图对应的工作原理是______图所示的演示实验；丁图所示冲程的能量转化是将_________能转化为内能。
15．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
16．如图所示，向右移动金属杆，灵敏电流计的指针向右偏转，这是_____现象。若向左移动金属杆，灵敏电流计的指针将向_____（选填“左”或“右”）偏转。
三、实验题（共12分）
17．（4分）小谦在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。他想：磁体间作用力的大小与磁极间的距离有什么关系呢？
(1)小谦用如图所示的实验进行探究。由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角的变化，来判断磁体间力的变化，用到的科学方法是________法。

(2)小谦分析三次实验现象，得出结论：两磁铁磁极间的________，相互作用力越大，小月认为：这个结论还需要进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互________时，磁体间作用力与距离的关系。
18．（4分）在探究不同物质的吸热能力时，将质量相等的沙子和水分别装在烧杯中，并测出它们的初温，然后用酒精灯加热并不断搅拌，每隔1min记录一次温度。实验记录如表：
（1）除了图示的器材外，本实验还需要的测量工具有天平和_____。
（2）组装实验器材时，需按照_____（选填“自上而下“”或“自下而上”）的顺序进行。
（3）加热相同的时间，水吸收的热量_____（选填“大于”“小于”或“等于“）沙子吸收的热量。
（4）小明根据实验数据画出了沙子的温度随时间变化的图象如图所示，请画出水的温度随时间变化的图象。
（________）
（5）分析图象可知，质量相等的沙子和水吸收相等的热量，_____升温较快；若两者升高相同的温度，则_____吸收的热量较多。
19．（4分）在“比较不同液体的吸热能力”实验中：
（1）除了图中所示器材，还需要的测量仪器有天平和_____。
（2）在甲装置中，分别给初温相同且_____相等的水和食用油加热。
（3）在甲装置中，用相同酒精灯给两种液体加热相同时间，其目的是为了保证两种液体_____相同。
（4）在甲装置中，两种液体升高相同的温度，给_____加热时间更长。
（5）乙装置中两个相同烧杯装有相同质量的水，灯中煤油和酒精的质量相等，进行“比较煤油和酒精的热值大小关系”实验，实验数据如表：
分析数据可知：热值较大的是_____。
（6）通过实验数据直接计算出燃料的热值将_____（选填“偏大”或“偏小”）。
四、作图题（共16分）
20．（8分）请根据左图所示的实物图在右图的方框中画出电路图。
（________）
21．（8分）如图所示，请在图中画出力F的力臂l及物体所受重力的示意图。
五、计算题（共22分）
22．（10分）如图为一款陶瓷电煎药壶，工作电路简化为如图甲所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为600W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系如图乙所示。[药液的比热容为]
(1)高火加热过程中，1kg药液所吸收的热量是多少？
(2)当开关Sa打至2，开关Sb断开时，煎药炉处于文火萃取阶段，则R2的电阻为多少？
(3)R1的阻值为多少？
23．（12分）热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变。图甲中，电流表允许通过的最大电流为0.02A，滑动变阻器R的铭牌上标有“200Ω 0.3A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，闭合开关S，求：
(1)当环境温度为10℃、调节滑P使滑动变阻器接入电路的电阻为100Ω时，电路中电流为0.01A，求电源电压和Rt通电100s产生的热量Q。
(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的阻值变化范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、C
5、D
6、A
7、B
8、D
9、B
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、读错量程 2V
14、甲 机械
15、并联 短路
16、电磁感应 左
三、实验题（共12分）
17、转化（或转换） 距离越小 排斥
18、秒表 自下而上 等于 沙子 水
19、秒表 质量 吸热 水 甲 偏小
四、作图题（共16分）
20、
21、如下图所示
五、计算题（共22分）
22、 (1)3.36×105J；(2)484Ω；(3)96.8Ω。
23、 (1)电源电压为6V，Rt通电100s产生的热量为5J；(2)滑动变阻器的阻值变化范围为100Ω~200Ω
加热时间/min
0
1
2
3
4
温度/℃
沙子
20
25
29
34
38
水
20
21
22
23
24
加热时间/min
0
1
2
3
4
5
6
甲杯水温/℃
25
27
29
32
34
36
38
乙杯水温/℃
25
26
27
28
29
30
31
