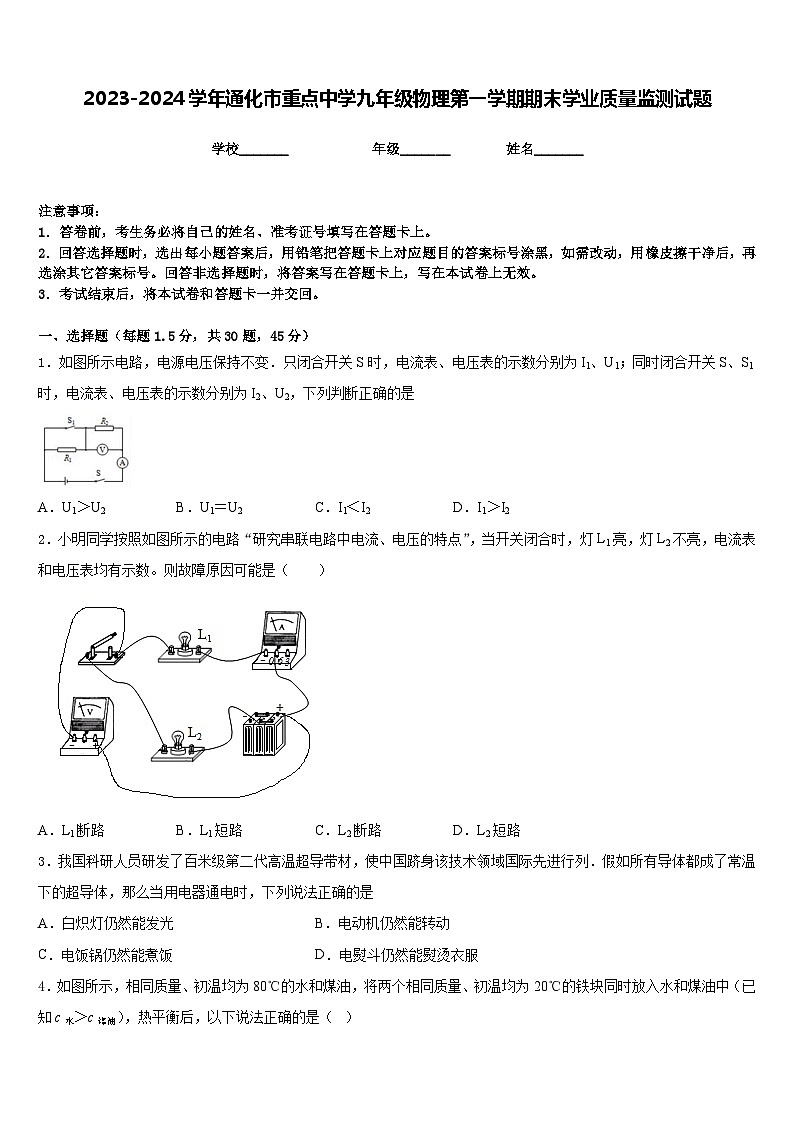

2023-2024学年通化市重点中学九年级物理第一学期期末学业质量监测试题含答案

这是一份2023-2024学年通化市重点中学九年级物理第一学期期末学业质量监测试题含答案，共13页。试卷主要包含了如图所示的电路中，R1＞R1等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．如图所示电路，电源电压保持不变．只闭合开关S时，电流表、电压表的示数分别为I1、U1；同时闭合开关S、S1时，电流表、电压表的示数分别为I2、U2，下列判断正确的是
A．U1＞U2B．U1＝U2C．I1＜I2D．I1＞I2
2．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是（ ）
A．L1断路B．L1短路C．L2断路D．L2短路
3．我国科研人员研发了百米级第二代高温超导带材，使中国跻身该技术领域国际先进行列．假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的是
A．白炽灯仍然能发光B．电动机仍然能转动
C．电饭锅仍然能煮饭D．电熨斗仍然能熨烫衣服

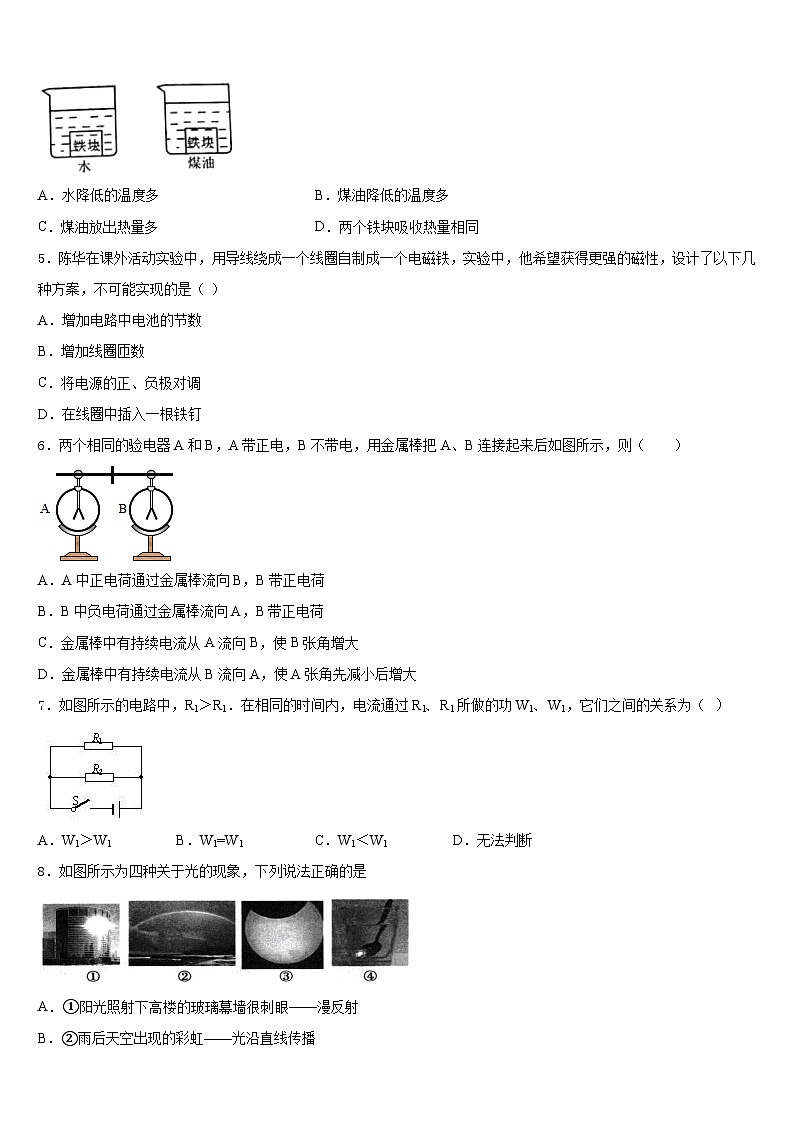

4．如图所示，相同质量、初温均为80℃的水和煤油，将两个相同质量、初温均为20℃的铁块同时放入水和煤油中（已知c水＞c煤油），热平衡后，以下说法正确的是（ ）
A．水降低的温度多B．煤油降低的温度多
C．煤油放出热量多D．两个铁块吸收热量相同
5．陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是（ ）
A．增加电路中电池的节数
B．增加线圈匝数
C．将电源的正、负极对调
D．在线圈中插入一根铁钉
6．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（ ）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
7．如图所示的电路中，R1＞R1．在相同的时间内，电流通过R1、R1所做的功W1、W1，它们之间的关系为（ ）
A．W1＞W1B．W1=W1C．W1＜W1D．无法判断
8．如图所示为四种关于光的现象，下列说法正确的是
A．①阳光照射下高楼的玻璃幕墙很刺眼——漫反射
B．②雨后天空出现的彩虹——光沿直线传播

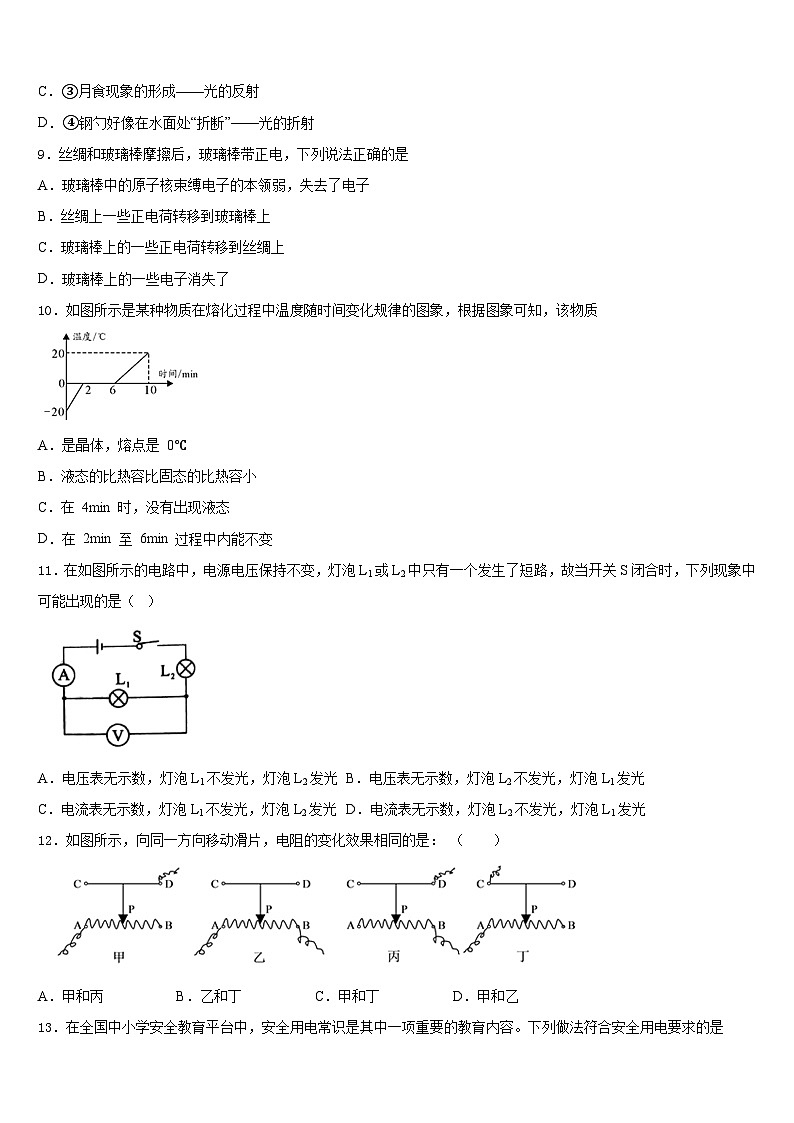

C．③月食现象的形成——光的反射
D．④钢勺好像在水面处“折断”——光的折射
9．丝绸和玻璃棒摩擦后，玻璃棒带正电，下列说法正确的是
A．玻璃棒中的原子核束缚电子的本领弱，失去了电子
B．丝绸上一些正电荷转移到玻璃棒上
C．玻璃棒上的一些正电荷转移到丝绸上
D．玻璃棒上的一些电子消失了
10．如图所示是某种物质在熔化过程中温度随时间变化规律的图象，根据图象可知，该物质
A．是晶体，熔点是 0℃
B．液态的比热容比固态的比热容小
C．在 4min 时，没有出现液态
D．在 2min 至 6min 过程中内能不变
11．在如图所示的电路中，电源电压保持不变，灯泡L1或L2中只有一个发生了短路，故当开关S闭合时，下列现象中可能出现的是（ ）
A．电压表无示数，灯泡L1不发光，灯泡L2发光B．电压表无示数，灯泡L2不发光，灯泡L1发光
C．电流表无示数，灯泡L1不发光，灯泡L2发光D．电流表无示数，灯泡L2不发光，灯泡L1发光
12．如图所示，向同一方向移动滑片，电阻的变化效果相同的是： （ ）
A．甲和丙B．乙和丁C．甲和丁D．甲和乙
13．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是
A．用铜丝替代保险丝B．更换灯泡时断开电源开关
C．开关接在灯泡和零线之间D．使用测电笔时手接触笔尖金属体
14．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
15．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大
16．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是
A．地理南、北极与地磁场的南、北极完全重合
B．只有地球外部存在磁场，内部不存在磁场
C．地磁场的N极在地球的南极附近
D．北京地区的地磁场方向由北向南
17．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（ ）
A．“220V 40W”B．“220V 25W”C．“36V 40W”D．“110V 60W”
18．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3VB．2.5VC．3.8VD．6.3V
19．某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )

A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
20．用丝绸与玻璃棒摩擦后，下列说法正确的是（ ）
A．玻璃棒带负电B．丝绸不带电
C．原子核从玻璃棒转移到丝绸D．电子从玻璃棒转移到丝绸
21．下列日用品中，一般情况下属于导体的是（ ）
A．钢勺B．玻璃杯C．塑料桶D．瓷碗
22．在“探究串联电路中的电流规律”实验中，某同学用电流表分别测出图中 a、b、c 三处的电流。为了进一步探究 a、b、c 三处的电流有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量 a、b、c 三处的电流
B．改变开关 S 的位置，再次测量 a、b、c 三处的电流
C．将图中两只灯泡位置对调，再次测量 a、b、c 三处的电流
D．换用不同规格的灯泡，再次测量 a、b、c 三处的电流
23．有一块手机用的锂电池，上面标明电压是3.7V，容量为1130mA·h，它充满电后大约储存的电能为：（ ）
A．4.181×103 JB．4.181 kW·hC．1.50516×104 JD．1.50516kW·h
24．目前许多城市的居民使用天然气为燃料。关于天燃气，下列说法正确的是（ ）
A．是一次能源，是可再生能源
B．是一次能源，是不可再生能源
C．是二次能源，是可再生能源
D．是二次能源，是不可再生能源
25．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮.．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是
A．进户线火线上的熔丝烧断
B．进户线零线断了
C．书桌边的插座与零线断开
D．书桌边的插座与火线断开
26．某直流电动机标有“36V 18W”字样，经测量其线圈电阻为2Ω，使电动机正常工作10min。则电动机在这段时间内产生的热量是（ ）
A．1.08×104JB．300J
C．3.888×105JD．1.05×104J
27．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是（ ）
A．L1短路
B．L2短路
C．L1断路
D．L2断路
28．阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一．以下答案正确的是（ ）
A．①③④正确B．只有①③正确
C．①②正确D．①②③④正确
29．如图为电流表的内部结构图，多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连，当线圈电流通过时，它受力转动带动指针偏转，便可显示出电流的大小，下列与此工作原理相近的设备是( )
A．LED显示器B．指南针
C．电动机D．发电机
30．把额定功率相同但额定电压不同的小灯泡L1和小灯泡L2串联后，接在同一电路中两灯泡都发光（不考虑灯丝电阻的变化）．下列说法正确的是
A．因为通过它们的电流相等，所以一样亮
B．因为额定功率相同，所以两个灯一样亮
C．若灯较亮，则的额定电压小
D．若灯较亮，则的电阻比大
二、填空题（每空1分，共10题，20分）
31．如图所示，电源电压不变，当开关S由断开到闭合时，电压表的示数________，电流表的示数________．
32．如图是小明用身边的器材自制的简易调光灯．闭合开关，回形针向左移动的过程中灯泡亮度应该_____(变亮/变暗/不变)；但小明发现灯泡亮度变化不明显，他应该调换更____(粗/细)的铅笔芯来做实验．更换后他移动回形针，直至刚好看不见灯泡发光，然后划根火柴，加热铅笔芯，发现灯泡逐渐亮起来．这一现象说明，温度越高，铅笔芯的电阻越____．
33．如图甲为升降机电路的部分原理图。电源电压恒为6V．R0为定值电阻，电压表量程为0﹣3V，压敏电阻R1的阻值与所受压力大小的关系如图乙所示。请你求解下列问题：
（1）压敏电阻不受压力时，电压表示数为2V，通过压敏电阻的电流为_____A．定值电阻R0的电功率为_____W。
（2）当电压表的示数为_____V时压敏电阻所受压力最大。在电路正常工作时。此压敏电阻能承受的最大压力为_____N。
（3）在不改变电表的条件下要增大压敏电阻的承压范围，应如何调整？_____。
（4）若在升降机底板上：放置﹣个物块，静止时电压表示数为U0，当升降机加速上升时，电压表示数为U0'，则U0与U0'的大小关系是_____。
34．我国家庭电路的电压为_________，对人体的安全电压为 __________________。
35．内燃机的一个工作循环的四个冲程，图中表示的是其中的______冲程；它将内能转化成______能．
36．某一导体，两端加4.5V电压时，通过它的电流为0.15A．它的电阻为_____Ω；当其两端电压为0V时，它的电阻是_____Ω．
37． “类比”是学习物理概念的一种方法，如图所示，我们可以将甲图中的_____类比为乙图中的水流，_____类比为“水路”中的水压，电路元件中_____类比为“水路”中的抽水机。
38．已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为________W，电风扇连续工作10min产生的热量为________J.
39．可以自由转动的小磁针放置水平台上，最终会静止在地球的___________方向上，小磁针指向地球南方的磁极叫___________极，指向地球北方的磁极叫___________极。
40．用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的_____冲程的能量转化相同；若天然气完全燃烧放出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧_____m3天然气。（c水=4.2×103J/（kg•℃），q天然气=4×107J/m3）
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压是3.8V，灯丝电阻约10Ω。
(1)图甲是实验所用的器材，请用笔画线代替导线完成实验电路的连接，要求：变阻器的滑片向右移动时，接入电路的阻值变小。（____）
(2)连接电路后闭合开关，移动变阻器的滑片，发现小灯泡始终不亮，电压表、电流表均无示数，其原因可能是以下情况中的______。
A．小灯泡处断路 B．小灯泡被短接
C．变阻器处断路 D．电压表被短接
(3)改变变阻器滑片的位置，测得下表中的三组数据，其中第一组数据电流表的示数如图乙所示，其值为_______。
A．由表中数据可知，小灯泡正常发光时的功率为______W，电阻为______Ω。
(4)在实验过程中发现，当小灯泡两端的电压逐渐增大时，通过它的电流也随之增大，灯泡的亮度变亮，说明灯泡的亮度取决于它的______。
42．在实验探究中，经常可以用同样的实验装置完成不同的探究课题．如图所示，两电阻丝串联在电路中，将其放入同样大小的烧瓶中，可以对瓶中液体加热．现有如下课题：
A．探究不同物质的吸热能力
B．探究导体电阻大小与材料是否有关
C．探究通电导体产生的热量与电阻大小的关系
D．探究导体电阻大小与长度是否有关
（1）如果两瓶中电阻丝电阻大小相等，烧瓶中装着相同质量的水和煤油，则可以探究课题_____．（填课题对应的字母）
（2）如果烧瓶中都装着相同质量的水，但电阻丝电阻大小不同，则可以探究课题_____．（填课题对应的字母）
（3）在与（2）条件相同的基础上应选择长度和_____相同，材料不同的电阻就可以探究课题B．
（4）待两个电加热器冷却后，小明R1和R2两个电阻丝（R1＜R2，不计热量损失）组成并联电路，他在两个烧杯中都更换成质量和初温相等的煤油，同时工作一段时间后，发现R1所在烧杯中的煤油温度升高得快，这说明当_____和通电相同时，电阻越_____，产生的热量越多．
四、计算题（每题10分，共2题，20分）
43．小明和小亮合作测量电热水壶的加热效率。阅读电热水壶说明书的部分参数如下表。他们关闭家中的其他用电器。将20℃水注满热水壶只让电热水壶接入电路中烧水。小明负责观察家中的电能表。开始烧水时电能表的示数如图甲所示，小亮负责用温度计测量水的温度。水的温度升高到60℃，小明观察到电能表的示数如图乙所示。求：[ρ水＝1.0×103kg/m3，c水＝4.2×103J（kg•℃）q天然气＝4.2×107J/m3]
（1）水吸收的热量：
（2）电热水壶烧水的效率：
（3）使用天然气灶加热水。完全燃烧天然气放出热量的40%被水吸收。需要完全燃烧天然气的体积。
44．小军同学在一次科技活动中了解到有一种用半导体材料制成的热敏电阻，其电阻值随温度变化的关系图像如图甲。小军同学根据所学的知识设计了如图乙所示的电路图，图中R为热敏电阻，R0为定值电阻。已知电源电压恒为24V，电流表的量程为0~0.6A。通过测量他得知，当空间温度为20℃时，电流表的示数为0.2A。
（1）求定值电阻R0的阻值；
（2）当空间的温度为40℃时电路消耗的总功率为多少？
（3）若在热敏电阻R两端并联一个量程为0~15V的电压表（如图丙），为保证电路各元件安全，则空间温度的变化范围为多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、D
3、B
4、B
5、C
6、B
7、C
8、D
9、A
10、A
11、A
12、C
13、B
14、D
15、D
16、C
17、D
18、D
19、C
20、D
21、A
22、D
23、C
24、B
25、C
26、B
27、D
28、A
29、C
30、D
二、填空题（每空1分，共10题，20分）
31、不变 变大
32、变亮 细 小
33、0.02 0.04 3 2500 在不改变电表的条件下，要增大压敏电阻的承压范围，可以适当减小定值电阻阻值 U0＝U0'
34、220 不高于36V
35、做功 机械
36、30 30
37、电流 电压 电源
38、220 1.2×104
39、南北 S N
40、 做功 0.084
三、实验题（每空1分，共2题，15分）
41、 C 0.36 1.52 9.5 实际功率
42、A C 横截面积 电压 小
四、计算题（每题10分，共2题，20分）
43、（1）2.52×105J；（2）70%；（3）0.015m3。
44、（1）30Ω；（2）9.6W；（3）25℃~100℃。
容积/L
1.5
额定电压/V
220
额定功率/W
1000
