学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示的做法中，符合用电安全原则的是（ ）
A．在输电线上晾衣物
B．用湿抹布擦发光的灯泡
C．将冰箱的金属外壳接地
D．使用测电笔手接触笔尖金属电极
2．有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙下列判断中正确的是
A．U甲=U乙B．U甲＜U乙
C．U甲＞U乙D．无法确定
3．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中( )
A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱
C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱

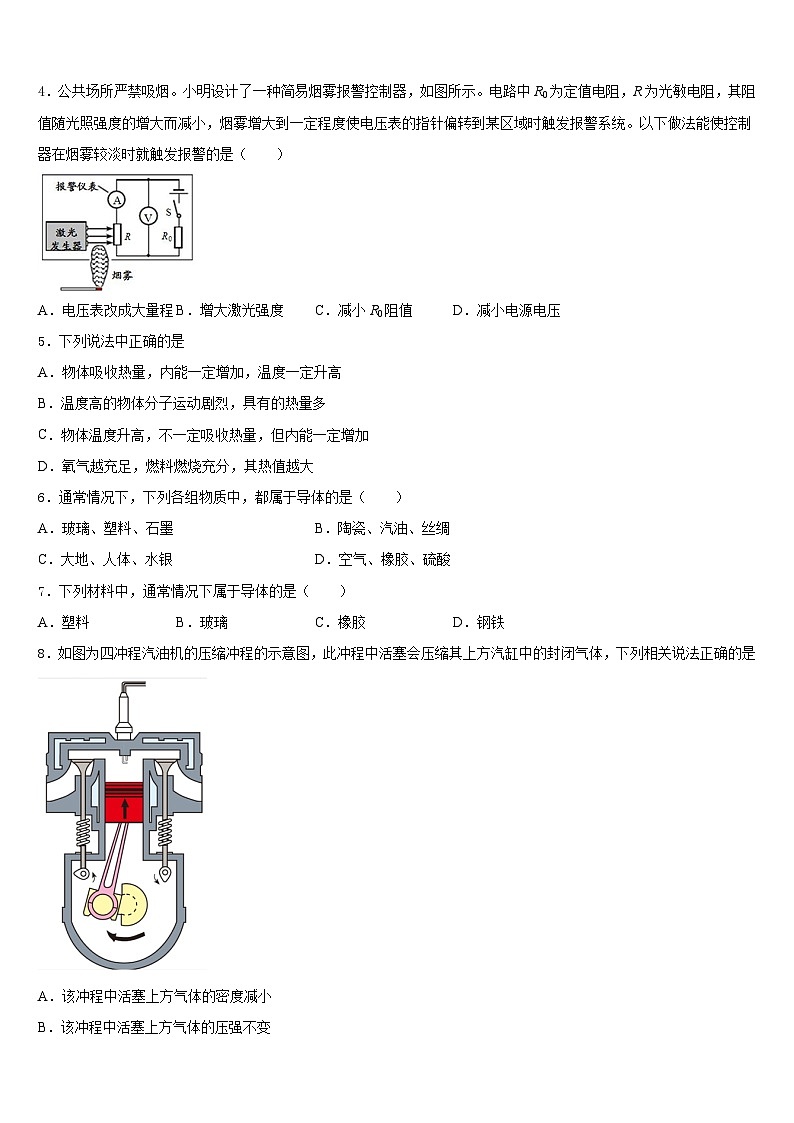

4．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器，如图所示。电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是（ ）
A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压
5．下列说法中正确的是
A．物体吸收热量，内能一定增加，温度一定升高
B．温度高的物体分子运动剧烈，具有的热量多
C．物体温度升高，不一定吸收热量，但内能一定增加
D．氧气越充足，燃料燃烧充分，其热值越大
6．通常情况下，下列各组物质中，都属于导体的是（ ）
A．玻璃、塑料、石墨B．陶瓷、汽油、丝绸
C．大地、人体、水银D．空气、橡胶、硫酸
7．下列材料中，通常情况下属于导体的是（ ）
A．塑料B．玻璃C．橡胶D．钢铁
8．如图为四冲程汽油机的压缩冲程的示意图，此冲程中活塞会压缩其上方汽缸中的封闭气体，下列相关说法正确的是
A．该冲程中活塞上方气体的密度减小
B．该冲程中活塞上方气体的压强不变
C．该冲程中活塞上方气体的温度升高
D．该冲程中内能转化为机械能
9．下列物品中，通常情况下属于导体的是
A．竹筷B．瓷碗C．铁锅D．木铲
10．一个电炉的电阻是200Ω，通电10s产生8×103J的热量，那么通过这只电炉的电流是（ ）
A．2AB．4AC．20AD．40A
11．如图为实验室常用电流表内部构造图，多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连，当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小。图中与这一过程工作原理相同的是（ ）
A．B．C．D．
12．如图所示的电路中，电源电压为 3V，R为定值电阻，灯 L标有“6V 3W ”的字样，灯 L的电阻不随温度变化．闭合开关 S 后，电流表的示数为 0.75A，则定值电阻R的阻值为（ ）
A．10Ω
B．6Ω
C．15Ω
D．8Ω
二、填空题（每题5分，共4题，20分）
13．在综合实践活动中某同学设计了如图所示的调光台灯，闭合开关，用电压表和电流表对调节过程进行研究，在调节滑动变阻器使灯泡变亮的过程中，电压表V1的示数变______和电压表V2的示数变______（电源电压保持不变）（选填大或小）。
14．如（a）是暖箱温度显示器的原理图，其原理是利用电压表的示数表示暖箱内的温度，已知电源电压恒定为4V, R1是热敏电阻，如图（b）是R1阻值与温度的关系图象，定值电阻R2的阻值为150Ω。当暖箱内温度为60℃时，电压表的示数是____ V; 电压表的量程为0~3V，则暖箱内的最高温度是____℃. 若将R2换成阻值更大的电阻，则暖箱内能达到的最高温度将_________（选填“升高”“降低”或“不变”）。
15．王瑞测试妈妈新买的挂烫机的功率。王瑞发现，当家里只有挂烫机单独使用时，30min后电能表示数由变成了，挂烫机的实际功率为_____W。
16．如图是一款能发电的魔方充电器，转动魔方时，他根据_____（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程_____能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_____（选填“电源”或“用电器”）
三、实验题（共12分）
17．（4分）在探究“通过导体的电流与电阻的关系”的实验中，某同学连接的电路如图所示．
（1）请你检查一下电路，把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上．_____
（2）重新连接好电路后，闭合开关，发现仅有一只电表有示数．造成这一现象的原因可能是_____或_____．（选填字母代号）
E．定值电阻处接触不良
（3）小华用5Ω的电阻做完第一次实验后，再将10Ω的电阻接入电路进行第2次实验．为了确保两次实验中_____的示数相同，相对于第1次实验，第2次实验中滑动变阻器的滑片应该向_____移动．
18．（4分）如图是小明连接的实验电路，各电路元件连接正确，电源电压恒定为6V，R=5Ω，R´为标有“50Ω 1A”的滑动变阻器；
(1)闭合开关后，发现电流表无示数，电压表有示数，若电路只有一处故障，则故障可能是_____；
(2)解决故障后，再次闭合开关，若要使电压表示数变大，则应该将滑动变阻器滑片向_____移动（选填：左、右）；
(3)小明用该电路探究“电流与电压的关系”，移动滑动变阻器滑片_____（填操作目的），记录数据，分析得出结论。做完上述实验后，小明想：若是将R换成阻值不同的定值电阻，就可以探究“电流与电阻”的关系。他断开开关，保持R´滑片位置不动，将5Ω的定值电阻换成10Ω，闭合开关后，小明应该将滑动变阻器滑片向_____移动才能达到目的（选填：左、右）。
19．（4分）在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定6V不变。
（1）请你用笔划线代替导线，将如图所示的实物电路连接完整，要求滑片向左移动时灯泡变亮。
（________）
（2）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是___________.
（3）排除故障后,开始实验,闭合开关,电压表的示数为2.5V,此时应将变阻器滑片向______（选填“左”或“右”）端调节,在移动变阻器滑片的过程中,眼睛应注视_____（选填“电压表“或”“电流表”）的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为________W.
四、作图题（共16分）
20．（8分）高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
（________）
21．（8分）在图所示电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键闭合时，两灯都发光，且电流表的示数不变．
（______）
五、计算题（共22分）
22．（10分）如图，灯L标有“4V 2W”，R=20Ω，闭合开关S时，灯L正常发光，电流表示数为多少？通电1min电路中产生的热量为多少？
23．（12分）已知煤气的热值为3.6×107 J/m3，0.7m3的煤气完全燃烧放出的热量是多少？若这些热量被温度为20℃，质量为100kg的水吸收，则水温升高多少？[c水 ＝4.2×103 J/（kg·℃）]
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、C
5、C
6、C
7、D
8、C
9、C
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、变小 变大
14、2 100 降低
15、1200
16、电磁感应 机械能 电源
三、实验题（共12分）
17、 D E 电压表 右
18、电阻R断路 左 改变定值电阻两端的电压 右
19、 灯泡短路 左 电压表 1.52W
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、0.7A；168J
23、2.52×106J ；60℃
A．电流表断路
B．滑动变阻器短路
C．滑动变阻器断路
D．定值电阻短路
