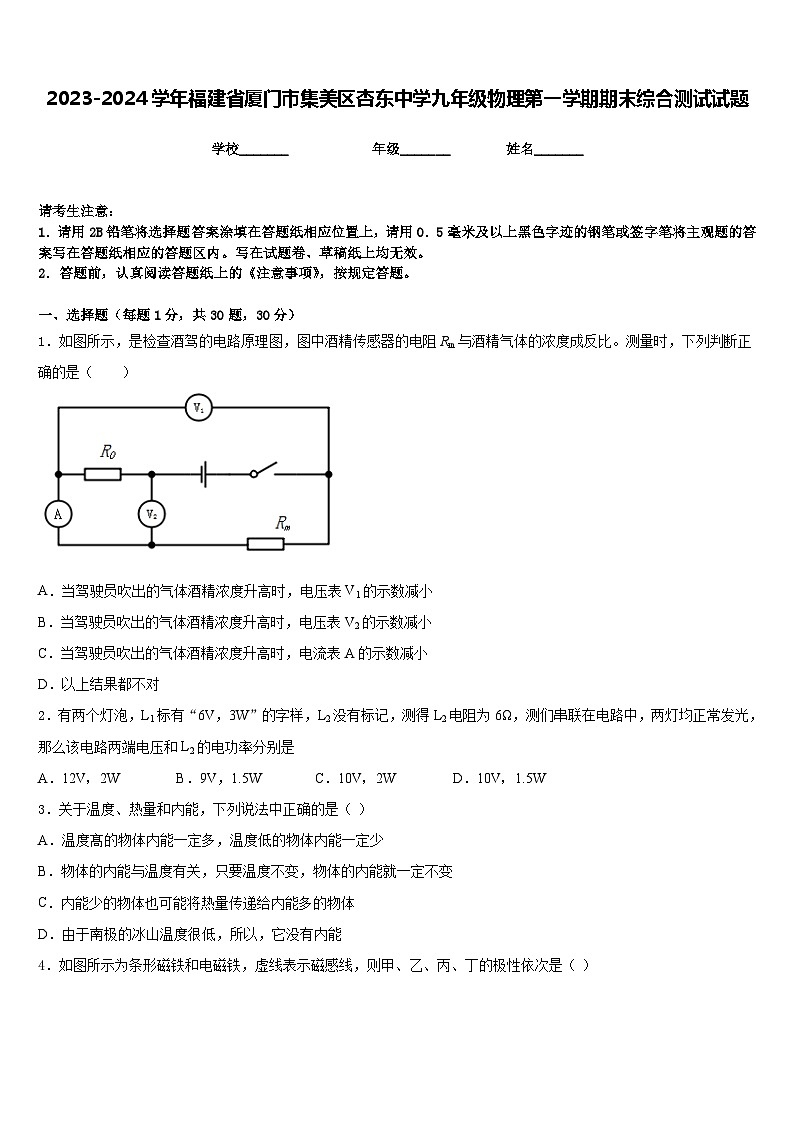

2023-2024学年福建省厦门市集美区杏东中学九年级物理第一学期期末综合测试试题含答案
展开
这是一份2023-2024学年福建省厦门市集美区杏东中学九年级物理第一学期期末综合测试试题含答案，共10页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（ ）
A．当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B．当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C．当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D．以上结果都不对
2．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是
A．12V，2WB．9V，1.5WC．10V，2WD．10V，1.5W
3．关于温度、热量和内能，下列说法中正确的是（ ）
A．温度髙的物体内能一定多，温度低的物体内能一定少
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能少的物体也可能将热量传递给内能多的物体
D．由于南极的冰山温度很低，所以，它没有内能

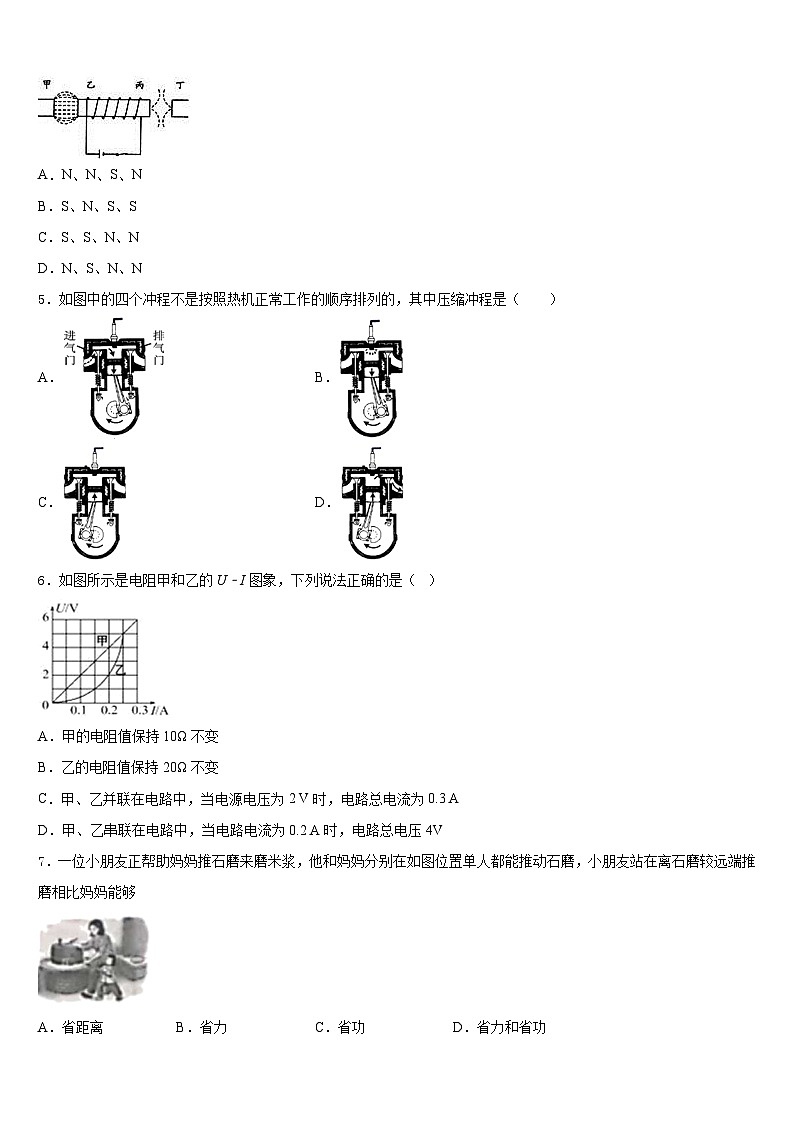

4．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
A．N、N、S、N
B．S、N、S、S
C．S、S、N、N
D．N、S、N、N
5．如图中的四个冲程不是按照热机正常工作的顺序排列的，其中压缩冲程是（ ）
A．B．
C．D．
6．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2 V时，电路总电流为0.3 A
D．甲、乙串联在电路中，当电路电流为0.2 A时，电路总电压4V
7．一位小朋友正帮助妈妈推石磨来磨米浆，他和妈妈分别在如图位置单人都能推动石磨，小朋友站在离石磨较远端推磨相比妈妈能够
A．省距离B．省力C．省功D．省力和省功

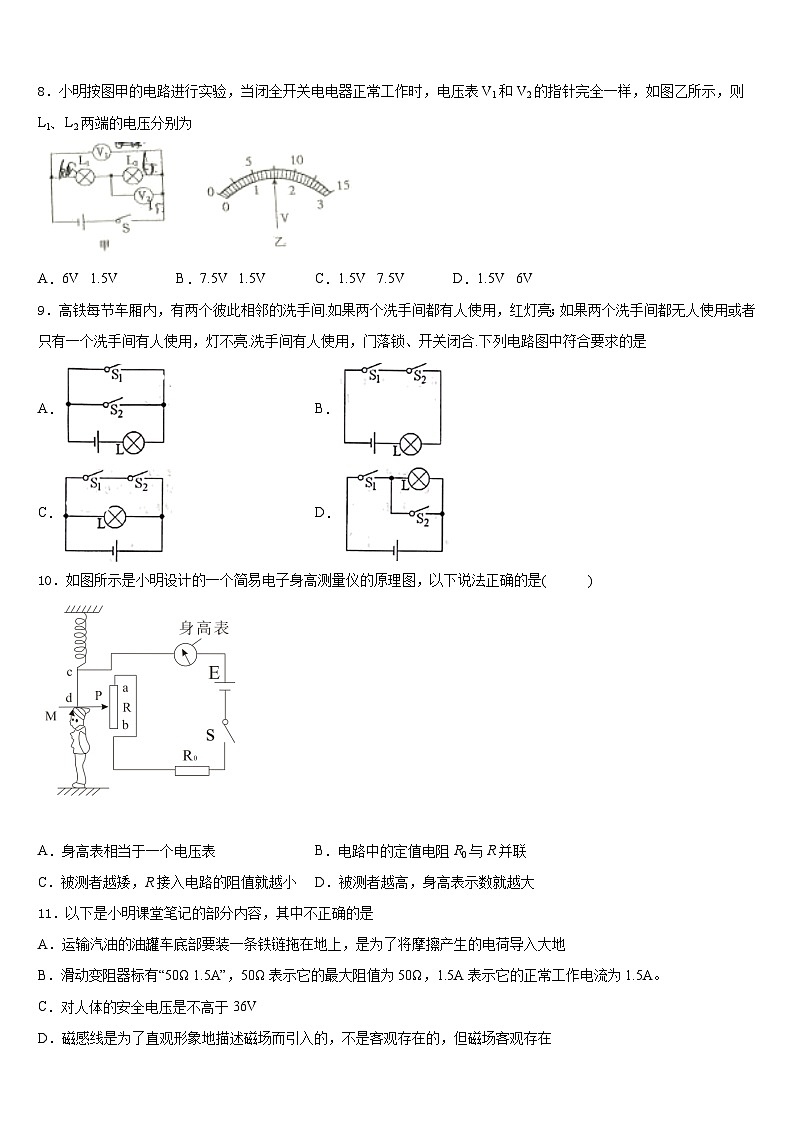

8．小明按图甲的电路进行实验，当闭全开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为
A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V
9．高铁每节车厢内，有两个彼此相邻的洗手间.如果两个洗手间都有人使用，红灯亮；如果两个洗手间都无人使用或者只有一个洗手间有人使用，灯不亮.洗手间有人使用，门落锁、开关闭合.下列电路图中符合要求的是
A．B．
C．D．
10．如图所示是小明设计的一个简易电子身高测量仪的原理图，以下说法正确的是( )
A．身高表相当于一个电压表B．电路中的定值电阻R0与R并联
C．被测者越矮，R接入电路的阻值就越小D．被测者越高，身高表示数就越大
11．以下是小明课堂笔记的部分内容，其中不正确的是
A．运输汽油的油罐车底部要装一条铁链拖在地上，是为了将摩擦产生的电荷导入大地
B．滑动变阻器标有“50Ω 1.5A”，50Ω表示它的最大阻值为50Ω，1.5A表示它的正常工作电流为1.5A。
C．对人体的安全电压是不高于36V
D．磁感线是为了直观形象地描述磁场而引入的，不是客观存在的，但磁场客观存在
12．探究“比较不同物质的吸热能力”时,同学们用酒精灯同时开始均匀加热质量和初温都相等的沙子和水,装置如图.下列说法正确的是
A．实验中，沙子吸热升温较快，说明沙子吸热能力较强
B．在本实验中，物体吸热多少是由物质的种类决定的
C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同
D．实验中，加热相同的时间，末温低的物质吸热能力强
二、填空题（每题5分，共4题，20分）
13．如图电路，电源电压不变，R1为定值电阻．闭合开关S，雨林将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是__Ω；滑动变阻器的滑片P在中点时，电流表的示数为______A .
14．把5Ω和10Ω的电阻串联接到3V的电源上，通过5Ω电阻的电流是_____A，10Ω电阻两端的电压是______V。若并联接到3V的电源上，干路电流是_____A，电路总功率是______W。
15．如图所示电路，开关S闭合后，滑动变阻器的滑片P向右移动时，电流表示数___，电压表示数___。（均选填“变大”“变小”或“不变”）
16．在如图所示电路中，要使灯L1、灯L2组成串联电路，则应闭合开关_____，同时闭合开关S1、S2电源被_____。
三、实验题（共12分）
17．（4分）在探究“影响电流热效应的因素”实验中：
为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______选填“温度计示数变化”或“加热时间”判断相同时间内不同电流产生的热量多少。
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据见表。
由此得出：同一导体，在通电时间相等时，电流______，其产生的热量______。
若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______选填“A”或“B“烧瓶中的电阻与甲图中的烧瓶电阻______联。本题中，三个烧瓶中装入等质量的煤油
小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中______选填“A”或“B“烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成______，水和煤油吸热的多少是通过______来反映的。
18．（4分）小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流均小于0.6A，额定电压为2.5V的灯L1和额定电压为3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路进行探究：
（1）请用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整；
（______）
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_____（选填“AB”或“CD”）接线柱接入了电路；
（3）小雷排除故障后，按图1所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如表：小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮；
结合表中数据得出的结论是小灯泡越亮，它的实际功率越_____（选填“大”或“小”）；当电压为2.5V时，电流表示数如图所示，把表格补充完整：_______A，_________W，______Ω；
（4）用L2替换L1重复上面的实验时，需要改变_____表的量程，结果发现灯L2的亮度变化规律与灯L1相似；
（5）有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”，这种说法错误的原因是其忽略了_____的影响。
19．（4分）在“测小灯泡电功率”的实验中，实验室为每个小组提供的器材有：电压恒为5v的电源一个，电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）各一个，开关一个，标有“20 Ω lA”的滑动变阻器一个，导线若干，额定电压为3、8V小灯泡一个。实验前电压表与电流表均已调零。第一小组的同学实验时按如图甲所示方式连接电路。
(1)连接电路时，开关应____ 。（选填“闭合”或“断开”）。
(2)开关闭合前，应把滑动变阻器的滑片调到____。（选填“A”或“B”）端。
(3)闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则故障原因可能是_________。
(4)排除故障后，调节滑片到某一位置时，灯恰好正常发光。此时电流表的示数如图乙，则通过小灯泡的电流为_____A，小灯泡的额定功率为____W。
(5)该小组的同学们经过多次实验，记录了多组电压与电流值，并绘出如图丙所示图象。通过分析图象，发现小灯泡灯丝电阻是变化的，这是由于_________________。
(6)第二小组的同学在实验中发现，本组的电压表0~15V的量程已损坏，而0~3V的量程可以使用。经过研究设计了如图丁所示电路，完成了小灯泡功率的测量。实验时，调节滑动变阻器的滑片，当电压表的示数为____V时，小灯泡正常发光。
(7)第二小组的同学在实验过程中，为保证电表不超量程，小灯泡不超额定值。滑动变阻器接入电路的阻值范围为__________。
四、作图题（共16分）
20．（8分）在如图电路中，用笔画线代替导线，将电灯与控制电灯的开关接入家庭电路．
（______）
21．（8分）读数与作图
(1)图中，体温计的示数是______℃；
(2)图中，电流表的示数是______A；
(3)把带有开关的电灯、三孔插座正确地连入图中的家庭电路中（____）。
五、计算题（共22分）
22．（10分）如图所示，流过阻值为38Ω小灯泡的电流是0.1A。
（1）此时小灯泡两端的电压是多少；
（2）灯泡两端再并联一只阻值为20Ω的小灯泡，并联电路的总电流为多大；
（3）两只灯泡同时工作10min，电路消耗的电能是多少J。
23．（12分）有一电热毯，其说明书上标明它所用的电压为220V，电热毯电阻由R1和R2组成，已知：R1=605Ω，如图所示，利用开关S的通断可以使电热毯的发热功率（指电路的总功率）分为两档，两档的功率之比为1:4，问：
(1)开关S处于什么状态时，电热毯的功率最大？最大功率是多大？
(2)电阻R2的阻值应为多大？
(3)电热毯处于低档时，1小时内发热多少J？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、C
4、B
5、C
6、C
7、B
8、A
9、B
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、20 0.3
14、0.2 2 0.9 2.7
15、不变 变大
16、S2 短路
三、实验题（共12分）
17、温度计示数变化 越大 越多 串 水 加热时间
18、 AB 大 0.24 0.6 10.42 电压 温度
19、断开 A 小灯泡短路 0.4 1.52 灯丝电阻随温度而改变 1.2 3Ω~12Ω
四、作图题（共16分）
20、如图所示
21、39.1 1.5
五、计算题（共22分）
22、 (1)3.8V；(2)0.29A；（3）661.2J。
23、 (1)开关闭合时， 80W；(2)1815Ω；(3) 7.2×104J
实验次数
电流
通电时间
电阻
温度升高量
1
30
10
2
30
10
次数
电压U/V
电流I/A
实际功率P/W
电阻R/Ω
1
1.6
0.20
0.32
8.00
2
2.0
0.22
0.44
9.09
3
2.5
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻Rm与酒精气体的浓度成反比。测量时，下列判断正确的是（ ）
A．当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小
B．当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小
C．当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小
D．以上结果都不对
2．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是
A．12V，2WB．9V，1.5WC．10V，2WD．10V，1.5W
3．关于温度、热量和内能，下列说法中正确的是（ ）
A．温度髙的物体内能一定多，温度低的物体内能一定少
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．内能少的物体也可能将热量传递给内能多的物体
D．由于南极的冰山温度很低，所以，它没有内能
4．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
A．N、N、S、N
B．S、N、S、S
C．S、S、N、N
D．N、S、N、N
5．如图中的四个冲程不是按照热机正常工作的顺序排列的，其中压缩冲程是（ ）
A．B．
C．D．
6．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2 V时，电路总电流为0.3 A
D．甲、乙串联在电路中，当电路电流为0.2 A时，电路总电压4V
7．一位小朋友正帮助妈妈推石磨来磨米浆，他和妈妈分别在如图位置单人都能推动石磨，小朋友站在离石磨较远端推磨相比妈妈能够
A．省距离B．省力C．省功D．省力和省功
8．小明按图甲的电路进行实验，当闭全开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为
A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V
9．高铁每节车厢内，有两个彼此相邻的洗手间.如果两个洗手间都有人使用，红灯亮；如果两个洗手间都无人使用或者只有一个洗手间有人使用，灯不亮.洗手间有人使用，门落锁、开关闭合.下列电路图中符合要求的是
A．B．
C．D．
10．如图所示是小明设计的一个简易电子身高测量仪的原理图，以下说法正确的是( )
A．身高表相当于一个电压表B．电路中的定值电阻R0与R并联
C．被测者越矮，R接入电路的阻值就越小D．被测者越高，身高表示数就越大
11．以下是小明课堂笔记的部分内容，其中不正确的是
A．运输汽油的油罐车底部要装一条铁链拖在地上，是为了将摩擦产生的电荷导入大地
B．滑动变阻器标有“50Ω 1.5A”，50Ω表示它的最大阻值为50Ω，1.5A表示它的正常工作电流为1.5A。
C．对人体的安全电压是不高于36V
D．磁感线是为了直观形象地描述磁场而引入的，不是客观存在的，但磁场客观存在
12．探究“比较不同物质的吸热能力”时,同学们用酒精灯同时开始均匀加热质量和初温都相等的沙子和水,装置如图.下列说法正确的是
A．实验中，沙子吸热升温较快，说明沙子吸热能力较强
B．在本实验中，物体吸热多少是由物质的种类决定的
C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同
D．实验中，加热相同的时间，末温低的物质吸热能力强
二、填空题（每题5分，共4题，20分）
13．如图电路，电源电压不变，R1为定值电阻．闭合开关S，雨林将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是__Ω；滑动变阻器的滑片P在中点时，电流表的示数为______A .
14．把5Ω和10Ω的电阻串联接到3V的电源上，通过5Ω电阻的电流是_____A，10Ω电阻两端的电压是______V。若并联接到3V的电源上，干路电流是_____A，电路总功率是______W。
15．如图所示电路，开关S闭合后，滑动变阻器的滑片P向右移动时，电流表示数___，电压表示数___。（均选填“变大”“变小”或“不变”）
16．在如图所示电路中，要使灯L1、灯L2组成串联电路，则应闭合开关_____，同时闭合开关S1、S2电源被_____。
三、实验题（共12分）
17．（4分）在探究“影响电流热效应的因素”实验中：
为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______选填“温度计示数变化”或“加热时间”判断相同时间内不同电流产生的热量多少。
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据见表。
由此得出：同一导体，在通电时间相等时，电流______，其产生的热量______。
若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______选填“A”或“B“烧瓶中的电阻与甲图中的烧瓶电阻______联。本题中，三个烧瓶中装入等质量的煤油
小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中______选填“A”或“B“烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成______，水和煤油吸热的多少是通过______来反映的。
18．（4分）小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流均小于0.6A，额定电压为2.5V的灯L1和额定电压为3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路进行探究：
（1）请用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整；
（______）
（2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_____（选填“AB”或“CD”）接线柱接入了电路；
（3）小雷排除故障后，按图1所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如表：小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮；
结合表中数据得出的结论是小灯泡越亮，它的实际功率越_____（选填“大”或“小”）；当电压为2.5V时，电流表示数如图所示，把表格补充完整：_______A，_________W，______Ω；
（4）用L2替换L1重复上面的实验时，需要改变_____表的量程，结果发现灯L2的亮度变化规律与灯L1相似；
（5）有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”，这种说法错误的原因是其忽略了_____的影响。
19．（4分）在“测小灯泡电功率”的实验中，实验室为每个小组提供的器材有：电压恒为5v的电源一个，电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）各一个，开关一个，标有“20 Ω lA”的滑动变阻器一个，导线若干，额定电压为3、8V小灯泡一个。实验前电压表与电流表均已调零。第一小组的同学实验时按如图甲所示方式连接电路。
(1)连接电路时，开关应____ 。（选填“闭合”或“断开”）。
(2)开关闭合前，应把滑动变阻器的滑片调到____。（选填“A”或“B”）端。
(3)闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则故障原因可能是_________。
(4)排除故障后，调节滑片到某一位置时，灯恰好正常发光。此时电流表的示数如图乙，则通过小灯泡的电流为_____A，小灯泡的额定功率为____W。
(5)该小组的同学们经过多次实验，记录了多组电压与电流值，并绘出如图丙所示图象。通过分析图象，发现小灯泡灯丝电阻是变化的，这是由于_________________。
(6)第二小组的同学在实验中发现，本组的电压表0~15V的量程已损坏，而0~3V的量程可以使用。经过研究设计了如图丁所示电路，完成了小灯泡功率的测量。实验时，调节滑动变阻器的滑片，当电压表的示数为____V时，小灯泡正常发光。
(7)第二小组的同学在实验过程中，为保证电表不超量程，小灯泡不超额定值。滑动变阻器接入电路的阻值范围为__________。
四、作图题（共16分）
20．（8分）在如图电路中，用笔画线代替导线，将电灯与控制电灯的开关接入家庭电路．
（______）
21．（8分）读数与作图
(1)图中，体温计的示数是______℃；
(2)图中，电流表的示数是______A；
(3)把带有开关的电灯、三孔插座正确地连入图中的家庭电路中（____）。
五、计算题（共22分）
22．（10分）如图所示，流过阻值为38Ω小灯泡的电流是0.1A。
（1）此时小灯泡两端的电压是多少；
（2）灯泡两端再并联一只阻值为20Ω的小灯泡，并联电路的总电流为多大；
（3）两只灯泡同时工作10min，电路消耗的电能是多少J。
23．（12分）有一电热毯，其说明书上标明它所用的电压为220V，电热毯电阻由R1和R2组成，已知：R1=605Ω，如图所示，利用开关S的通断可以使电热毯的发热功率（指电路的总功率）分为两档，两档的功率之比为1:4，问：
(1)开关S处于什么状态时，电热毯的功率最大？最大功率是多大？
(2)电阻R2的阻值应为多大？
(3)电热毯处于低档时，1小时内发热多少J？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、C
4、B
5、C
6、C
7、B
8、A
9、B
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、20 0.3
14、0.2 2 0.9 2.7
15、不变 变大
16、S2 短路
三、实验题（共12分）
17、温度计示数变化 越大 越多 串 水 加热时间
18、 AB 大 0.24 0.6 10.42 电压 温度
19、断开 A 小灯泡短路 0.4 1.52 灯丝电阻随温度而改变 1.2 3Ω~12Ω
四、作图题（共16分）
20、如图所示
21、39.1 1.5
五、计算题（共22分）
22、 (1)3.8V；(2)0.29A；（3）661.2J。
23、 (1)开关闭合时， 80W；(2)1815Ω；(3) 7.2×104J
实验次数
电流
通电时间
电阻
温度升高量
1
30
10
2
30
10
次数
电压U/V
电流I/A
实际功率P/W
电阻R/Ω
1
1.6
0.20
0.32
8.00
2
2.0
0.22
0.44
9.09
3
2.5
