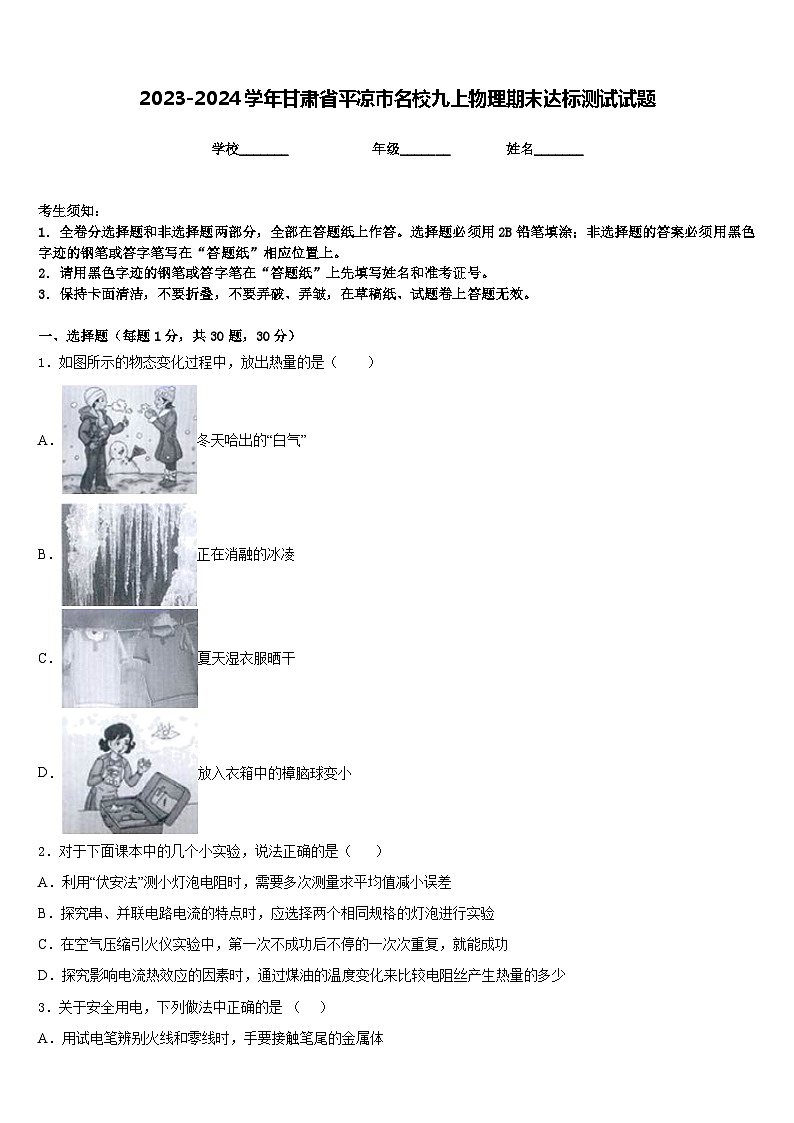

2023-2024学年甘肃省平凉市名校九上物理期末达标测试试题含答案

这是一份2023-2024学年甘肃省平凉市名校九上物理期末达标测试试题含答案，共8页。试卷主要包含了关于磁场与磁感线的描述错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的物态变化过程中，放出热量的是（ ）
A．冬天哈出的“白气”
B．正在消融的冰凌
C．夏天湿衣服晒干
D．放入衣箱中的樟脑球变小
2．对于下面课本中的几个小实验，说法正确的是（ ）
A．利用“伏安法”测小灯泡电阻时，需要多次测量求平均值减小误差
B．探究串、并联电路电流的特点时，应选择两个相同规格的灯泡进行实验
C．在空气压缩引火仪实验中，第一次不成功后不停的一次次重复，就能成功
D．探究影响电流热效应的因素时，通过煤油的温度变化来比较电阻丝产生热量的多少
3．关于安全用电，下列做法中正确的是 （ ）
A．用试电笔辨别火线和零线时，手要接触笔尾的金属体
B．看电视时，用湿抹布清洁电视机上的灰尘
C．家里的空气开关跳闸，立刻合上空气开关恢复供电
D．发现有人触电时，立即用手把他拉开
4．甲、乙两同学在平直的路面上同向行进，他们运动的s-t图像如图所示，由此可判断（ ）

A．图中的a点表示甲乙此时速度相间
B．两同学都在做加速运动
C．前5s甲、乙两同学通过的路程相等
D．前5s乙同学运动较慢
5．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W

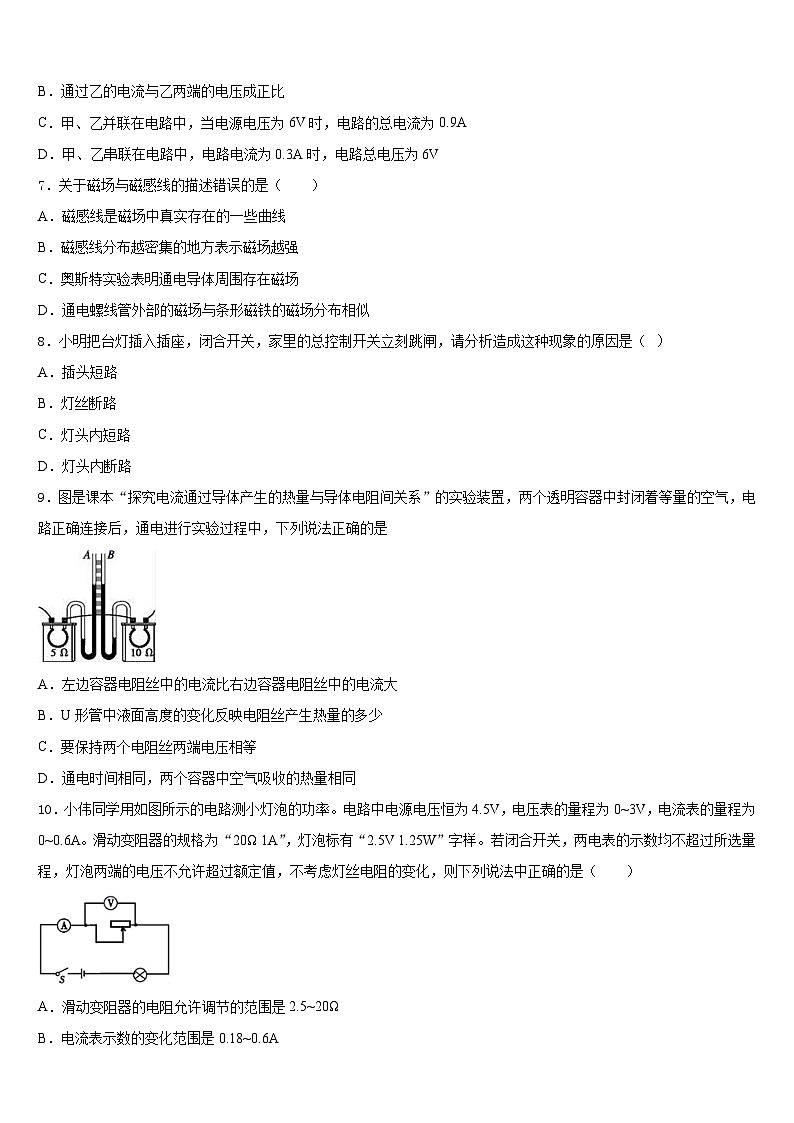

6．如图所示是电阻甲、乙的U-I图象，下列对图象信息做出的判断中，正确的是
A．甲的阻值小于乙的阻值
B．通过乙的电流与乙两端的电压成正比
C．甲、乙并联在电路中，当电源电压为6V时，电路的总电流为0.9A
D．甲、乙串联在电路中，电路电流为0.3A时，电路总电压为6V
7．关于磁场与磁感线的描述错误的是（ ）
A．磁感线是磁场中真实存在的一些曲线
B．磁感线分布越密集的地方表示磁场越强
C．奥斯特实验表明通电导体周围存在磁场
D．通电螺线管外部的磁场与条形磁铁的磁场分布相似
8．小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（ ）
A．插头短路
B．灯丝断路
C．灯头内短路
D．灯头内断路
9．图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是
A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大
B．U形管中液面高度的变化反映电阻丝产生热量的多少
C．要保持两个电阻丝两端电压相等
D．通电时间相同，两个容器中空气吸收的热量相同
10．小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0~3V，电流表的量程为0~0.6A。滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（ ）
A．滑动变阻器的电阻允许调节的范围是2.5~20Ω
B．电流表示数的变化范围是0.18~0.6A
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W
11．下列四种现象中属于扩散现象的是
A．秋季北方频发“沙尘暴”
B．春天柳絮漫天飞舞
C．隆冬时分，大雪纷飞
D．金秋时节，桂花香气袭人
12．如图所示的是四冲程汽油机的一个冲程示意图，下列说法正确的是
A．此冲程中燃料燃烧，燃料的化学能转化为内能
B．此冲程中，汽油机获得前进的动力
C．此冲程中，机械能转化为内能
D．此冲程结束后，汽油机开始排出废气
二、填空题（每题5分，共4题，20分）
13．如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是________ Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________ ，电压表的示数将________ （两空均选填 “变大”、“变小”或“不变”）．
14．LED 灯具有节能、环保等特点，如图所示是额定电压为 220 V、额定功率为 8.8W 的 LED 灯泡，该灯泡的额定电流是___________ A，正常工作时的电阻是___Ω .与普通白炽灯相比，在达到相同亮度的条件下，LED 灯大约可以节约 80%的电能，则这个 LED 灯与功率为_______ W 的白炽灯亮度相当.
15．四冲程汽油机工作过程中，将机械能转化为内能的是_____冲程。汽车的发动机选用水做冷却剂，主要是由于水的比热容较大的缘故。发动机冷却过程是通过_____的方式来改变内能。
16．磁体周围存在一种人眼看不见的磁场，若将一个可以自由转动的小磁针放在磁体周围，发现小磁针发生偏转，说明磁场对放入其中的磁体会_________，这种研究磁场特征的方法物理学中叫做_____法；我们还用磁感线来表示磁场的方向和分布，在磁体的周围，磁感线是从磁体的____极出来。
三、实验题（共12分）
17．（4分）为了探究电磁铁的磁性强弱跟哪些因素有关，小勤所在的实验小组进行了如图实验（铁钉上缠线圈，然后去吸引大头针）．探究前，小勤他们还作了以下的猜想：
猜想A：电磁铁，顾名思义，通电时有磁性，断电时没有磁性；
猜想B：通过的电流越大，磁性越强；
猜想C：当通过电流相同时，线圈的匝数越多，磁性越强。
实验中，他们是通过观察_____来判断电磁铁路磁性强弱的。比较图_____可以验证猜想A是正确的；观察图_____可以验证猜想B是正确的；观察图_____可以验证猜想C是正确的；但仔细分析发现，猜想C的表述还不完整，还应补充条件是_____。
18．（4分）如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。
(1)闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的一部分导体在磁场中做______运动时导体中会产生感应电流；
(2)在此实验中，感应电流的产生过程是______能转化为电能；
(3)这个现象在生产和生活中的重要应用是制造______（填“电动机”或“发电机”）。
19．（4分）图甲是用伏安法测未知电阻R的实验图。
(1)请用笔画线代替导线，将图甲中实物电路连接完整_____________
(2)闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I=______A，则未知电阻R= _________ Ω。
(3)若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整
①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1
② ___________，用电压表测出电源的电压U
③请写出用测量值U、U1及R0来表示Rx的表达式：Rx= ____________
四、作图题（共16分）
20．（8分）如图所示，请在杠杆端点 B 处画出杠杆受到的拉力 Fl的示意图并作A点受到拉力的力臂l。
（_______）
21．（8分）电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请用笔画好电冰箱的工作电路图。
（_____）
五、计算题（共22分）
22．（10分）如图，L1、L2是规格分别为“6V 8W”和“3V 2.5W”的小灯泡，将它们连在如图的电路中，电源电压恒定不变，当只闭合S时，L2正常发光（不计温度对灯泡电阻的影响）求：
(1)电源电压；
(2)灯泡L1的电阻R1；
(3)当S、S1都闭合时，1min内电流做的总功。
23．（12分）如图的电路，电源电压保持不变， 在滑动变阻器的滑片P的移动过程中，电压表的变化范围是0～5V，电流的相应变化范围是1.5A～1.0A．求：
（1）电阻R1的阻值_______________；
（2）滑动变阻器R2接入电路部分的最大阻值_____________．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、A
4、D
5、B
6、C
7、A
8、C
9、B
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、10 变小 变大
14、0.04 5500 44
15、压缩 热传递
16、产生力的作用 转换 北（或N）
三、实验题（共12分）
17、电磁铁吸引大头针的多少 a和b b和c d 铁芯相同
18、切割磁感线 机械能 发电机
19、导线的一端接在变阻器上，另一端接在电阻R上 0.3 8 闭合S、S1
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)3V；(2)4.5Ω；(3)270J
23、10Ω 5Ω
