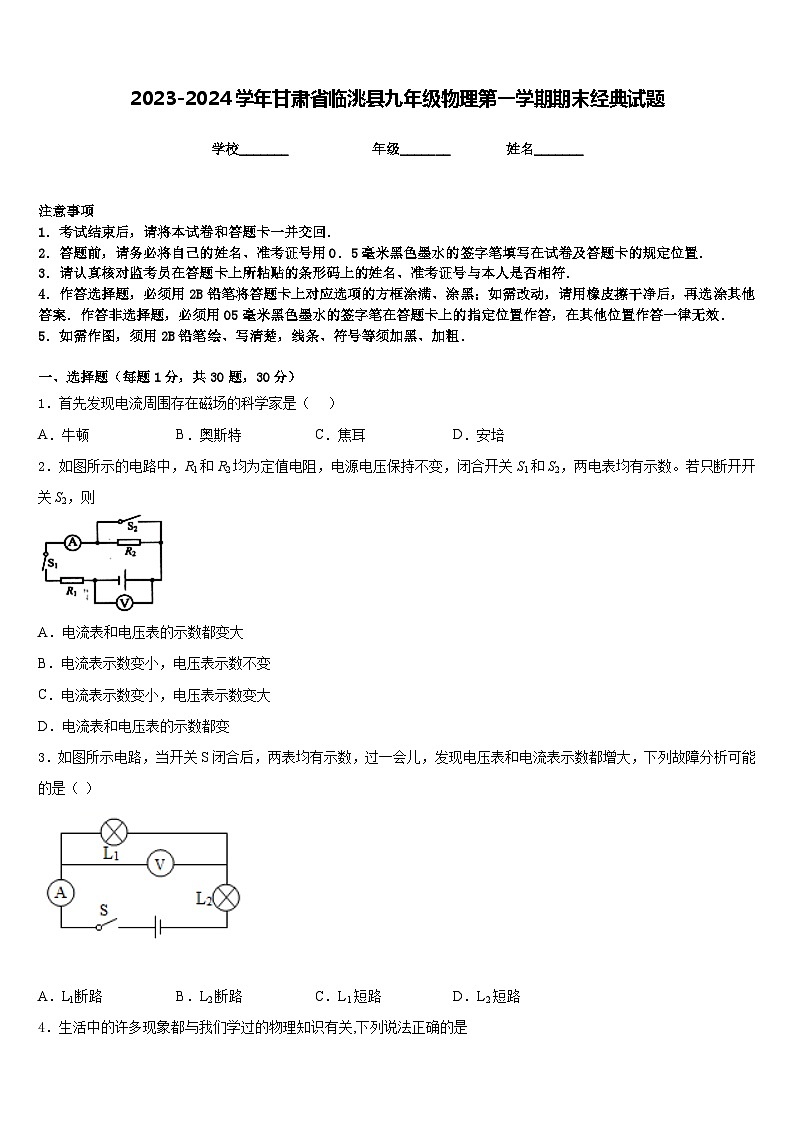

2023-2024学年甘肃省临洮县九年级物理第一学期期末经典试题含答案

这是一份2023-2024学年甘肃省临洮县九年级物理第一学期期末经典试题含答案，共8页。试卷主要包含了下列做法符合安全用电原则的是，下列关于电阻的说法中，正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．首先发现电流周围存在磁场的科学家是（ ）
A．牛顿B．奥斯特C．焦耳D．安培
2．如图所示的电路中，R1和R2均为定值电阻，电源电压保持不变，闭合开关S1和S2，两电表均有示数。若只断开开关S2，则
A．电流表和电压表的示数都变大
B．电流表示数变小，电压表示数不变
C．电流表示数变小，电压表示数变大
D．电流表和电压表的示数都变
3．如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（ ）
A．Ll断路B．L2断路C．L1短路D．L2短路
4．生活中的许多现象都与我们学过的物理知识有关,下列说法正确的是

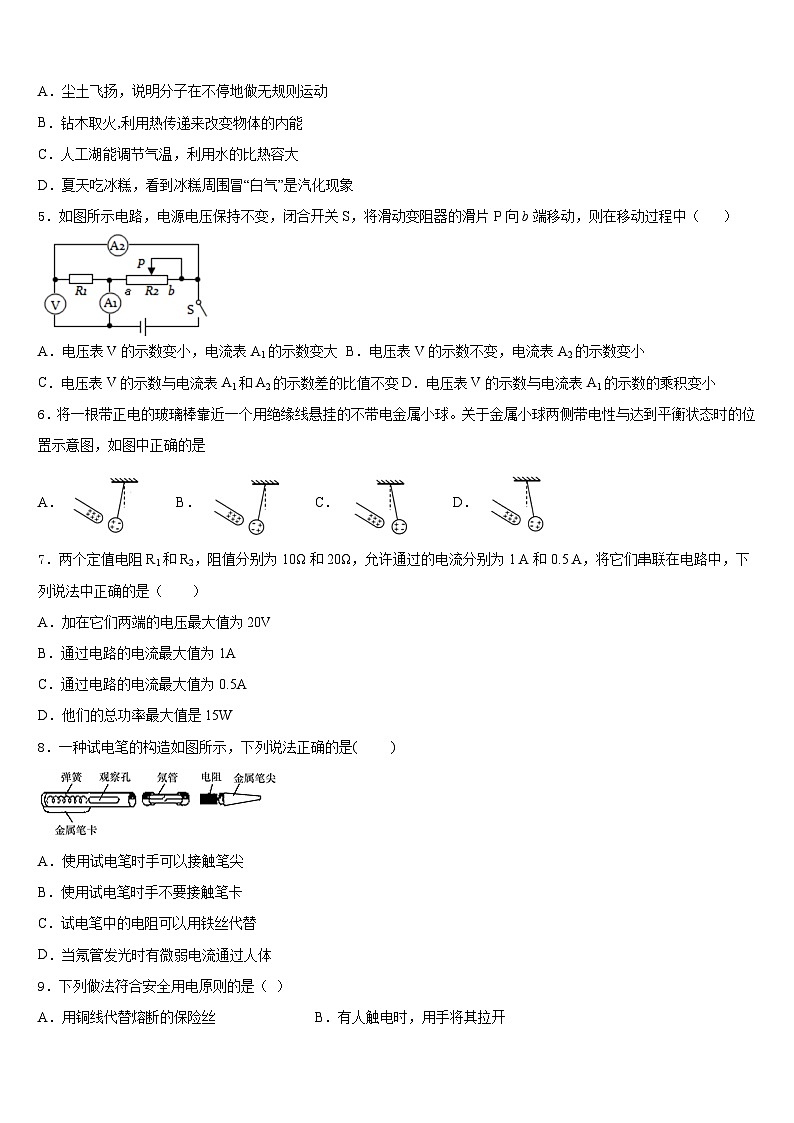

A．尘土飞扬，说明分子在不停地做无规则运动
B．钻木取火,利用热传递来改变物体的内能
C．人工湖能调节气温，利用水的比热容大
D．夏天吃冰糕，看到冰糕周围冒“白气”是汽化现象
5．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1和A2的示数差的比值不变D．电压表V的示数与电流表A1的示数的乘积变小
6．将一根带正电的玻璃棒靠近一个用绝缘线悬挂的不带电金属小球。关于金属小球两侧带电性与达到平衡状态时的位置示意图，如图中正确的是
A．B．C．D．
7．两个定值电阻R1和R2，阻值分别为10Ω和20Ω，允许通过的电流分别为1 A和0.5 A，将它们串联在电路中，下列说法中正确的是（ ）
A．加在它们两端的电压最大值为20V
B．通过电路的电流最大值为1A
C．通过电路的电流最大值为0.5A
D．他们的总功率最大值是15W
8．一种试电笔的构造如图所示，下列说法正确的是( )
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体

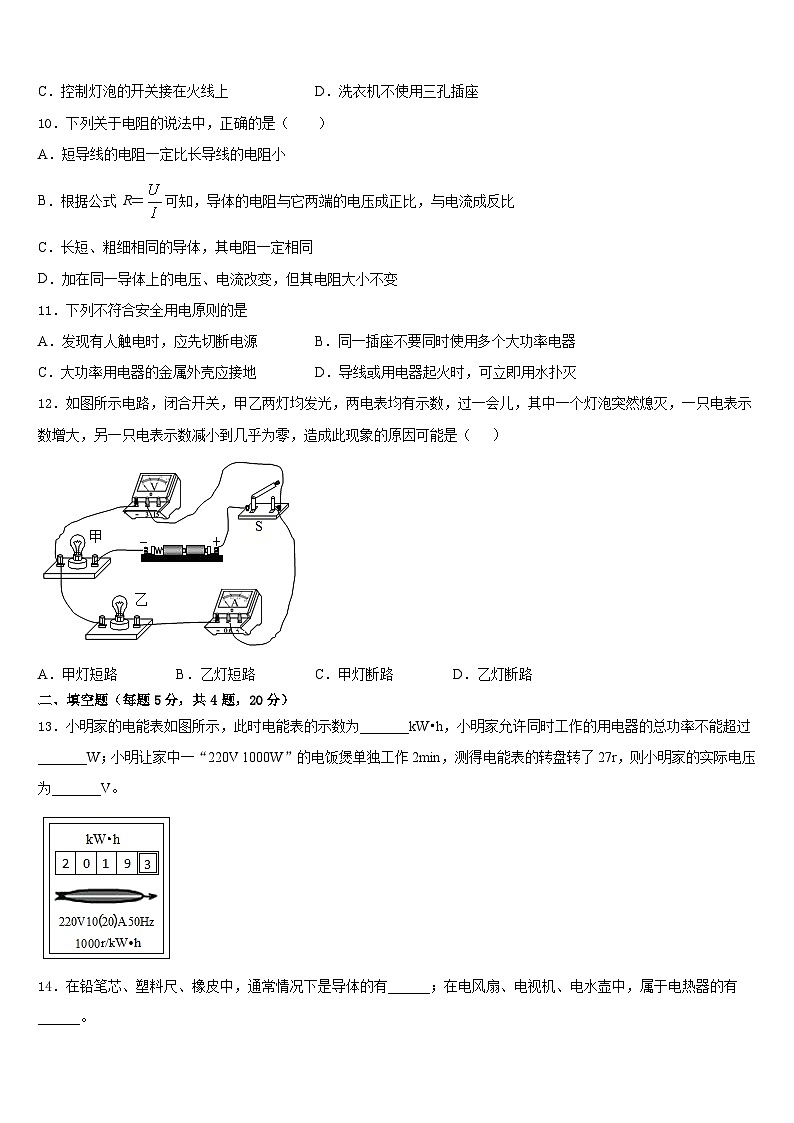

9．下列做法符合安全用电原则的是（ ）
A．用铜线代替熔断的保险丝B．有人触电时，用手将其拉开
C．控制灯泡的开关接在火线上D．洗衣机不使用三孔插座
10．下列关于电阻的说法中，正确的是（ ）
A．短导线的电阻一定比长导线的电阻小
B．根据公式 R＝可知，导体的电阻与它两端的电压成正比，与电流成反比
C．长短、粗细相同的导体，其电阻一定相同
D．加在同一导体上的电压、电流改变，但其电阻大小不变
11．下列不符合安全用电原则的是
A．发现有人触电时，应先切断电源B．同一插座不要同时使用多个大功率电器
C．大功率用电器的金属外壳应接地D．导线或用电器起火时，可立即用水扑灭
12．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路
二、填空题（每题5分，共4题，20分）
13．小明家的电能表如图所示，此时电能表的示数为_______kW•h，小明家允许同时工作的用电器的总功率不能超过_______W；小明让家中一“220V 1000W”的电饭煲单独工作2min，测得电能表的转盘转了27r，则小明家的实际电压为_______V。
14．在铅笔芯、塑料尺、橡皮中，通常情况下是导体的有______；在电风扇、电视机、电水壶中，属于电热器的有______。
15．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由最右端移到最左端过程中，测得两电压表示数U与电流表示数I的变化关系如图乙所示.则电源电压为________V，滑动变阻器R2的最大阻值是________。
16．某照明灯额定电压是 36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是__ A．如果电源电压是 54V，为使照明灯正常发光，可以在电路中串联一个阻值___________Ω的 电阻，此时电阻在 10s 内产生的电热是________________________J。
三、实验题（共12分）
17．（4分）如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两阻值分别为R和2R的电阻丝浸在烧瓶中，每一烧瓶里各插入一支温度计。请回答下列问题：
(1)合上开关，经过一段时间，两电阻丝产生热量的多少是通过______________（选填“温度计示数”或“加热时间”）反映出来的；
(2)采用如图所示这种连接方式的目的是_________________________。
(3)为了便于比较导体通过电流产生热量的多少，两瓶中应装入质量和_________相同的同种液体。
18．（4分）在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．________
（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为___V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向___（选填“A”或“B”）端移动，使电压表的示数为2.5V．
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息，可计算出小灯泡的额定功率是___W，还可以得出：小灯泡的实际功率随实际电压的增大而____（选填“增大”、“减小”或“不变”）．
（4）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①____________________；②___________________．
19．（4分）在测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为08W）

（1）小明同学实验时连接的电路如图甲，如果他闭合开关，将会观察到：电压表的示数约为_____V，电流表的示数约为_____A，小灯泡的发光情况为_____（远填“正常发光”、“亮度较暗”或“不发光”）。
（2）小华在小明连接的电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率。改接好电路后，小明同学移动滑片P，记下多组对应的电压表和电流表的示数并绘制成图乙的I﹣U关系图象根据图象可知：小灯泡的额定功率是_____W，图中阴影部分的面积表示_____；
（3）小华设计了如图丙的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）
①闭合开关S、S1，断开开关S2，调节R2，使电压表的示数为2.5V。
②闭合开关S、S2断开开关S1，调节_____，使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式PM＝_____（用U额、R0、U1、U2表示）
四、作图题（共16分）
20．（8分）如图是某品牌榨汁机，为保证安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁，请再虚线方框内画出符合上述要求的电路图（榨汁机用电动机表示）
（______）
21．（8分）如图所示，根据通电螺线管的N、S极标出磁感线方向、小磁针N极和电源“+”“—”极．
五、计算题（共22分）
22．（10分）将“6V 3W ”的灯泡L1和“6V 2W”的灯泡L2串联后接入6V的电源中，温度对灯丝电阻的影响忽略不计。
(1)请证明在该电路中灯泡L1和L2的实际功率为P1和P2时，串联电路中的总功率；
(2)请计算该电路中的总功率。
23．（12分）如图甲所示是一台全自动干手器，其原理如图乙所示，k1是红外感应开关，k2是温控开 关。某宾馆一台这样的干手器只能吹冷风不能吹热风，经检查，原来是机内的电热丝烧坏了， 电工想用一根与原阻值相同的电热丝来替换，为此他查看了干手器的铭牌（如表），然后在 220 V电路中关闭其它用电器，只让干手器吹冷风，观测到标有“3000r/kW·h”的电能表的转盘在2min内转了20转。求；
（1）电吹风机吹冷风时的功率。
（2）电工应选配的电热丝的阻值。
（3）当电路的实际电压为200V时，电热丝121s内产生的热量（电热丝电阻不变）。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、C
5、D
6、B
7、C
8、D
9、C
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、2019.3 4400 198
14、铅笔芯 电水壶
15、8； 60。
16、1.5 12 270
三、实验题（共12分）
17、温度计示数 控制通过的电流和通电时间相同 初温
18、 2.2 B 0.5 增大 连接电路时开关没有断开 连接电路时滑片没有置于最大阻值处
19、3 0 不发光 0.75 电功率 R1的滑片
四、作图题（共16分）
20、
21、如图
五、计算题（共22分）
22、 (1)见解析；(2)
23、（1）200W（2）48.4Ω（3）
型号
SHZ2010-624
额定功率
热风时：1200 W
额定电压
220 V
