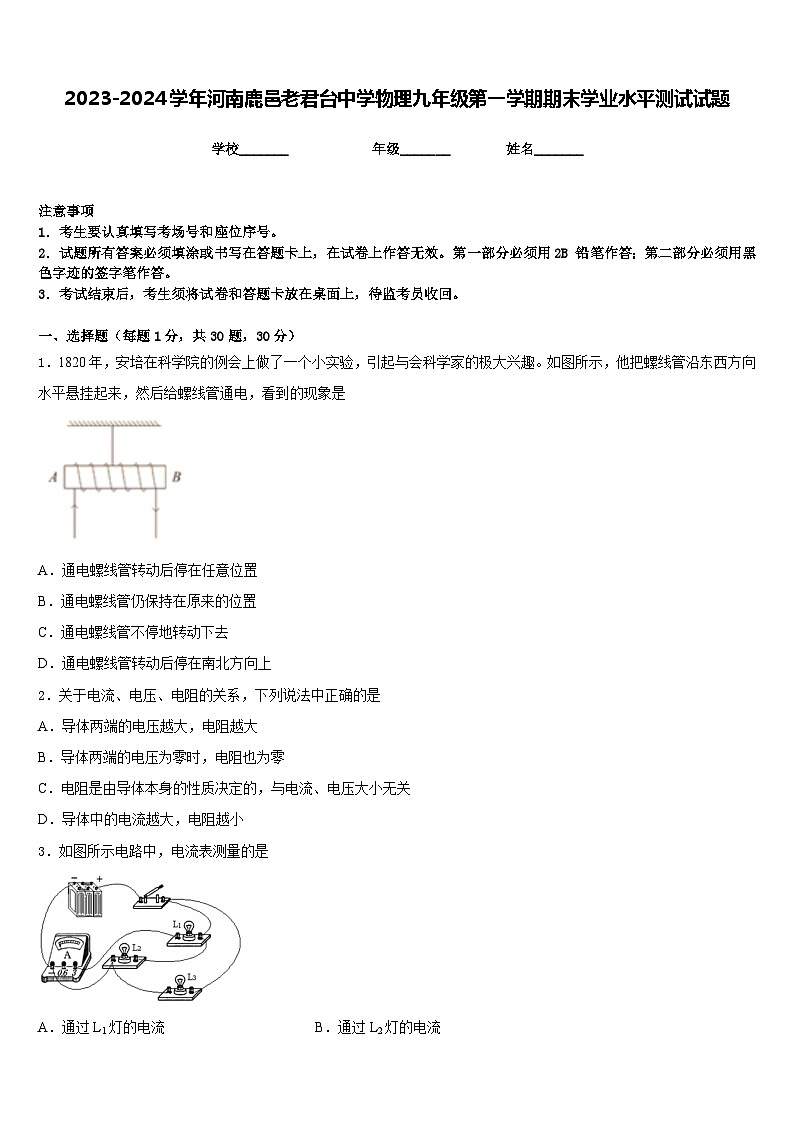

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图所示，他把螺线管沿东西方向水平悬挂起来，然后给螺线管通电，看到的现象是
A．通电螺线管转动后停在任意位置
B．通电螺线管仍保持在原来的位置
C．通电螺线管不停地转动下去
D．通电螺线管转动后停在南北方向上
2．关于电流、电压、电阻的关系，下列说法中正确的是
A．导体两端的电压越大，电阻越大
B．导体两端的电压为零时，电阻也为零
C．电阻是由导体本身的性质决定的，与电流、电压大小无关
D．导体中的电流越大，电阻越小
3．如图所示电路中，电流表测量的是
A．通过L1灯的电流B．通过L2灯的电流
C．通过L2灯和L3灯电流之和D．电路中的总电流

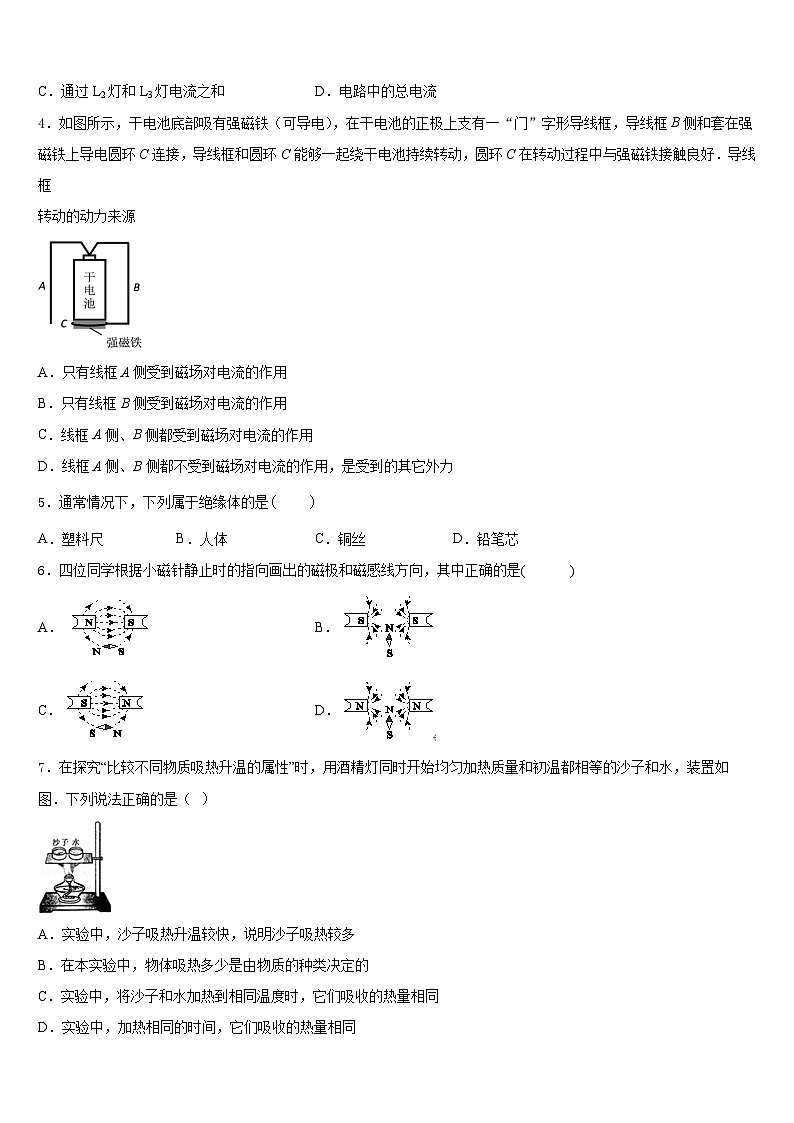

4．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框
转动的动力来源
A．只有线框A侧受到磁场对电流的作用
B．只有线框B侧受到磁场对电流的作用
C．线框A侧、B侧都受到磁场对电流的作用
D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力
5．通常情况下，下列属于绝缘体的是
A．塑料尺B．人体C．铜丝D．铅笔芯
6．四位同学根据小磁针静止时的指向画出的磁极和磁感线方向，其中正确的是( )
A．B．
C．D．
7．在探究“比较不同物质吸热升温的属性”时，用酒精灯同时开始均匀加热质量和初温都相等的沙子和水，装置如图．下列说法正确的是（ ）
A．实验中，沙子吸热升温较快，说明沙子吸热较多
B．在本实验中，物体吸热多少是由物质的种类决定的
C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同
D．实验中，加热相同的时间，它们吸收的热量相同

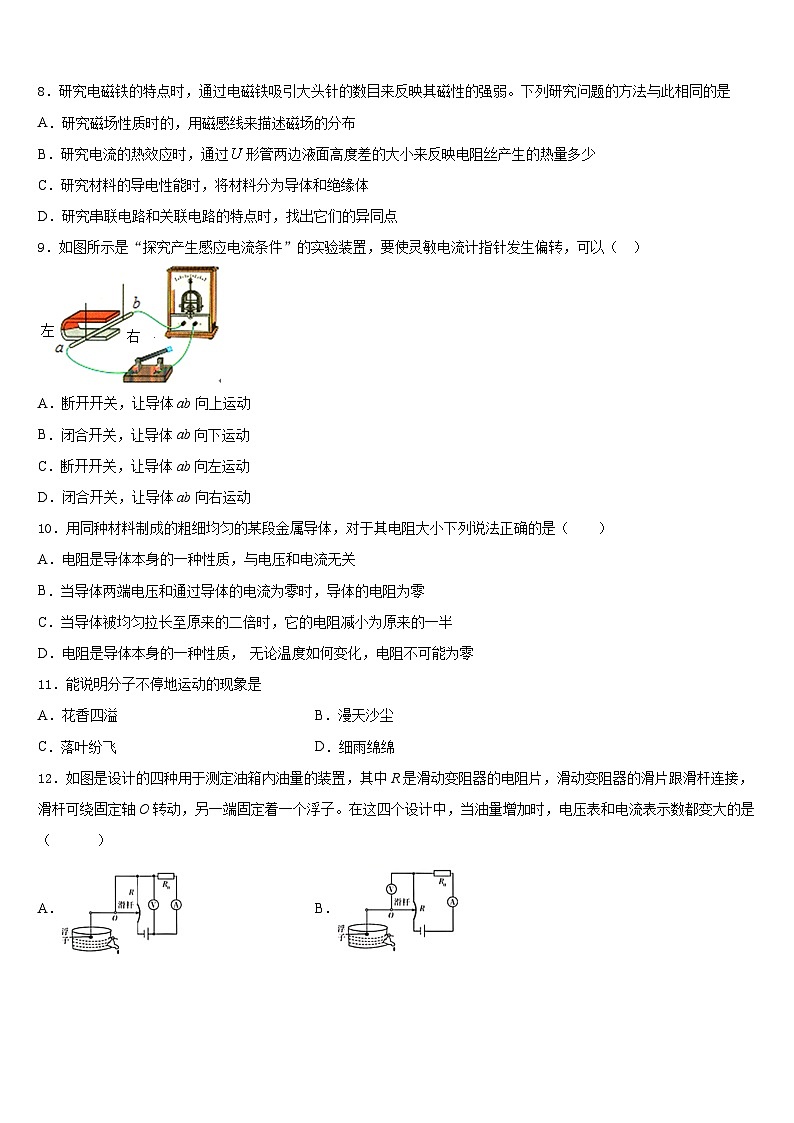

8．研究电磁铁的特点时，通过电磁铁吸引大头针的数目来反映其磁性的强弱。下列研究问题的方法与此相同的是
A．研究磁场性质时的，用磁感线来描述磁场的分布
B．研究电流的热效应时，通过形管两边液面高度差的大小来反映电阻丝产生的热量多少
C．研究材料的导电性能时，将材料分为导体和绝缘体
D．研究串联电路和关联电路的特点时，找出它们的异同点
9．如图所示是“探究产生感应电流条件”的实验装置，要使灵敏电流计指针发生偏转，可以（ ）
A．断开开关，让导体ab向上运动
B．闭合开关，让导体ab向下运动
C．断开开关，让导体ab向左运动
D．闭合开关，让导体ab向右运动
10．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）
A．电阻是导体本身的一种性质，与电压和电流无关
B．当导体两端电压和通过导体的电流为零时，导体的电阻为零
C．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半
D．电阻是导体本身的一种性质， 无论温度如何变化，电阻不可能为零
11．能说明分子不停地运动的现象是
A．花香四溢 B．漫天沙尘
C．落叶纷飞 D．细雨绵绵
12．如图是设计的四种用于测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可绕固定轴O转动，另一端固定着一个浮子。在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．小红家买了一台电烤箱，有高、中、低三个档位的发热功率。如图是其内部简化电路图，开关S1可分别与触点a、b接触。已知：Rl＝121Ω，R2=242Ω，电源电压保持不变。电烤箱在高档位工作时，消耗的电功率是_______W；电烤箱在中档位工作5min，电热丝产生的热量是_________J；电烤箱的最小功率是_______W。（保留一位小数）
14．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为______Ω，电源电压为______V．
15．如图所示的电路，电源电压恒为18V，电压表量程为0~15V，电流表量程为0~3A，滑动变阻器的规格为“20Ω 2A ”，灯泡标有“ 12V 12W ”字样。若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化．正常发光时灯泡的电阻为_______Ω，变阻器接入电路的最小电阻为_______Ω．整个电路最小功率为_______W。当滑动变阻器在A、B两点时（A、B两点图上未标出），变阻器的功率恰好相等，且电压表之比为2∶3，则滑片位于A、B两点时，灯泡的功率之比为________，滑片位于A点时电路消耗的功率为________W。
16．如图所示，ab是一轻质金属棒，用两根细导线吊着悬在蹄形磁铁中间，灵敏电流计可以检查电路中微弱的电流。当开关S置于不同的位置时，可研究不同的电磁现象：当开关S接到位置___（选填“1”或“2”）时，可以观察磁场对通电导体的作用；当开关S接到另一位置时，可探究______现象，利用该原理我们制造了________（选填“电动机”或“发电机”）。
三、实验题（共12分）
17．（4分）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小。
(1)实验中煤油吸热的多少是通过______来反映的（选填“温度计示数”或“加热时间”）。
(2)为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容_____水的比热容。（选填“大于”或“小于”）。
(3)通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是_______________________________________________________________。
(4)该实验中用到的研究物理问题的法是_________________。
18．（4分）用如图所示的电路探究并联电路中的电流关系。
（1）实验中，选择两个小灯泡的规格应该是_____的（填“相同”或“不相同”）；
（2）小易将实验数据记录在下表中。分析表中数据。可得出的结论是：_____；
（3）小易这样得出结论有何不妥之处？_____；改进方法是_____。
19．（4分）探究电流与电压的关系
器材：两节新干电池、电流表、电压表、开关、滑动变阻器、一个10Ω的定值电阻，导线．
（1）请在图甲中以笔画线代替导线完成电路连接（要求：仪表选择合适的测量量程；滑动变阻器滑片P向A点移动时，电流表、电压表示数均变大）。
（__________）
（2）为保证电路安全，连接电路时，开关应_________，闭合开关前应将滑动变阻器的滑片P调至_________（A/B）处．
（3）同学们用测得的数据绘制了如图乙所示的图象，根据该图象得出的结论：_____不变，______.
四、作图题（共16分）
20．（8分）汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮，将安全带插头插入插口时，指示灯灭，R0是保护电阻，根据上述情形将电路图补充完整。
（_______）
21．（8分）如图所示，电源电压为3V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变暗。
（____）
五、计算题（共22分）
22．（10分）工人利用如图所示的滑轮组从2m深的枯井中提升重物，所用的拉力为250N，物体在5s内匀速从井底全部上升到井口。（不计绳重和各处摩擦）求：
（1）拉力的功率；
（2）若滑轮组的机械效率为80﹪，求所提升物体的重力大小
23．（12分）在图所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特．求：
（1）通过R1的电流强度；
（2）通过R2的电流强度；
（3）R2的电阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、A
4、B
5、A
6、B
7、D
8、B
9、D
10、A
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、600 1.2×105 133.3
14、10 12
15、12 6 10.125 9:4 16.2
16、1 电磁感应 发电机
三、实验题（共12分）
17、温度计示数 小于 在电流和通电时间相同时，导体电阻越大产生的热量越多 控制变量法
18、不相同 并联电路中干路电流等于各支路电流之和 见详解 见详解
19、 断开 B 电阻 正比
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（2）200W （2）400N
23、（1）0.4A （2）0.1A （3）20Ω
测量对象
表的示数I/A
L1所在支路
0.30
L2所在支路
0.20
干路
0.50
