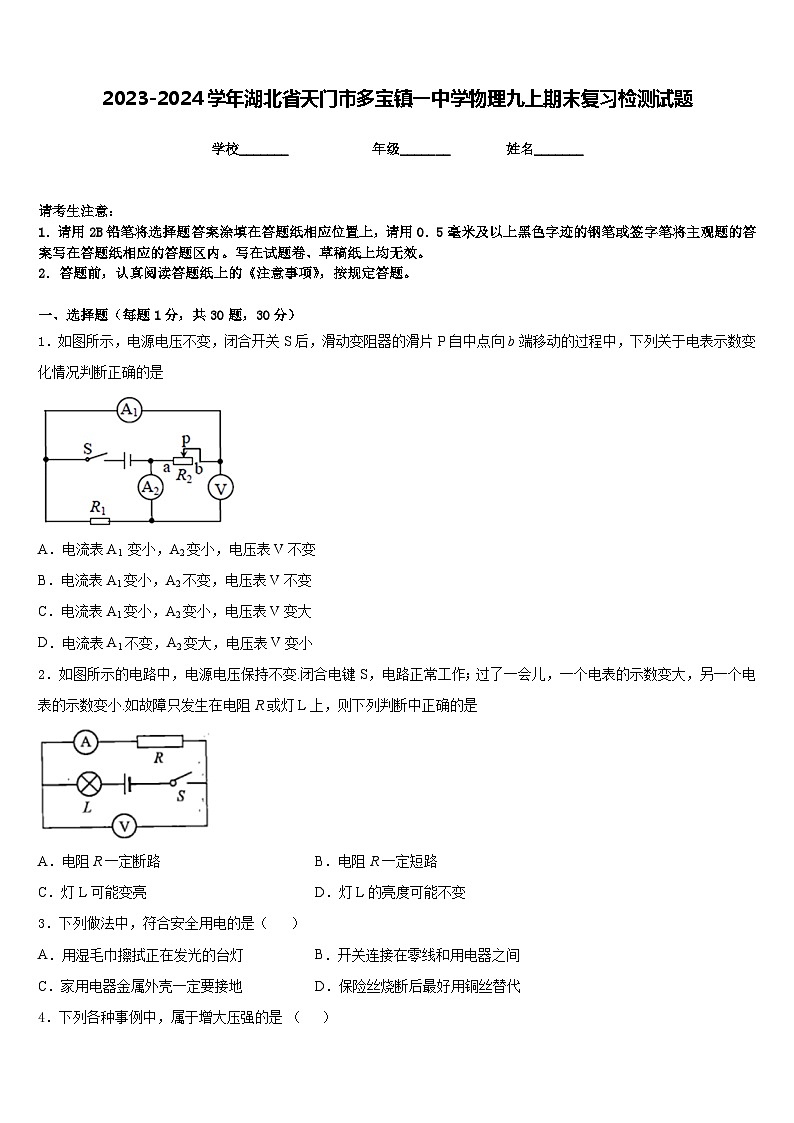

2023-2024学年湖北省天门市多宝镇一中学物理九上期末复习检测试题含答案

这是一份2023-2024学年湖北省天门市多宝镇一中学物理九上期末复习检测试题含答案，共8页。试卷主要包含了下列做法中，符合安全用电的是，下列有关热和能的说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是
A．电流表A1 变小，A2变小，电压表V不变
B．电流表A1变小，A2不变，电压表V不变
C．电流表A1变小，A2变小，电压表V变大
D．电流表A1不变，A2变大，电压表V变小
2．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是
A．电阻R一定断路B．电阻R一定短路
C．灯L可能变亮D．灯L的亮度可能不变
3．下列做法中，符合安全用电的是（ ）
A．用湿毛巾擦拭正在发光的台灯B．开关连接在零线和用电器之间
C．家用电器金属外壳一定要接地D．保险丝烧断后最好用铜丝替代

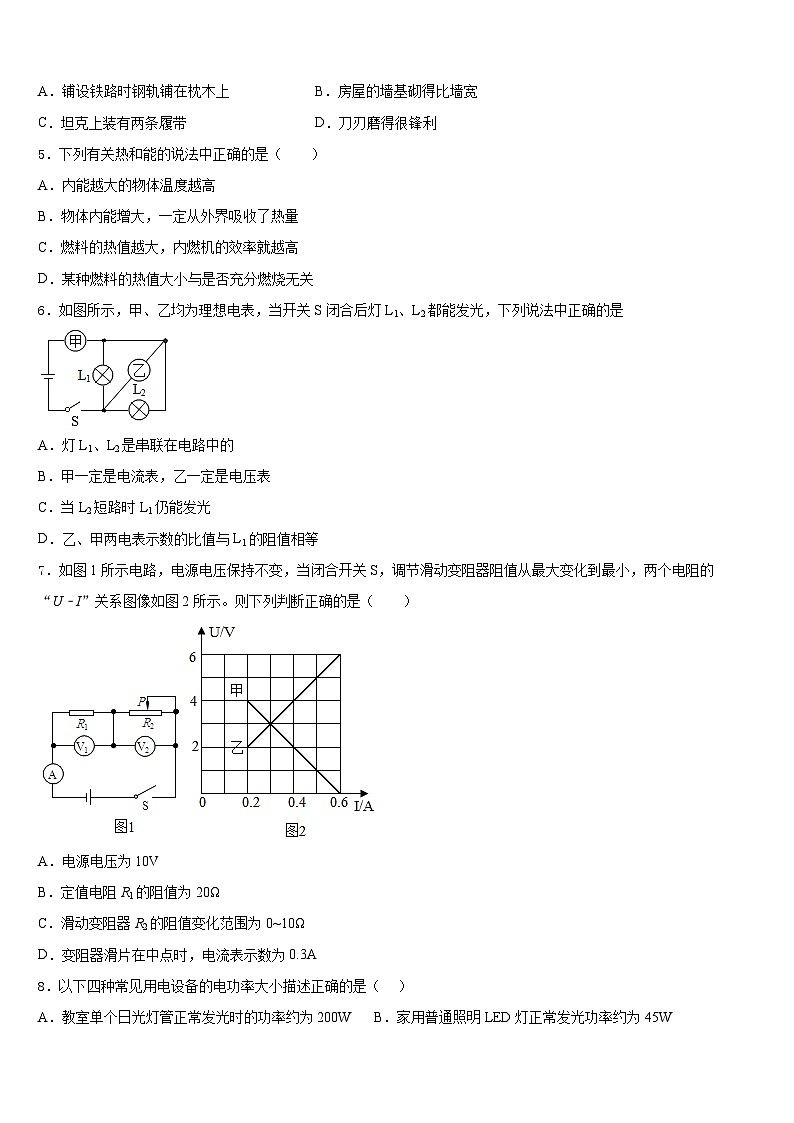

4．下列各种事例中，属于增大压强的是 （ ）
A．铺设铁路时钢轨铺在枕木上B．房屋的墙基砌得比墙宽
C．坦克上装有两条履带D．刀刃磨得很锋利
5．下列有关热和能的说法中正确的是（ ）
A．内能越大的物体温度越高
B．物体内能增大，一定从外界吸收了热量
C．燃料的热值越大，内燃机的效率就越高
D．某种燃料的热值大小与是否充分燃烧无关
6．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是
A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1仍能发光
D．乙、甲两电表示数的比值与L1的阻值相等
7．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0~10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
8．以下四种常见用电设备的电功率大小描述正确的是（ ）
A．教室单个日光灯管正常发光时的功率约为200WB．家用普通照明LED灯正常发光功率约为45W

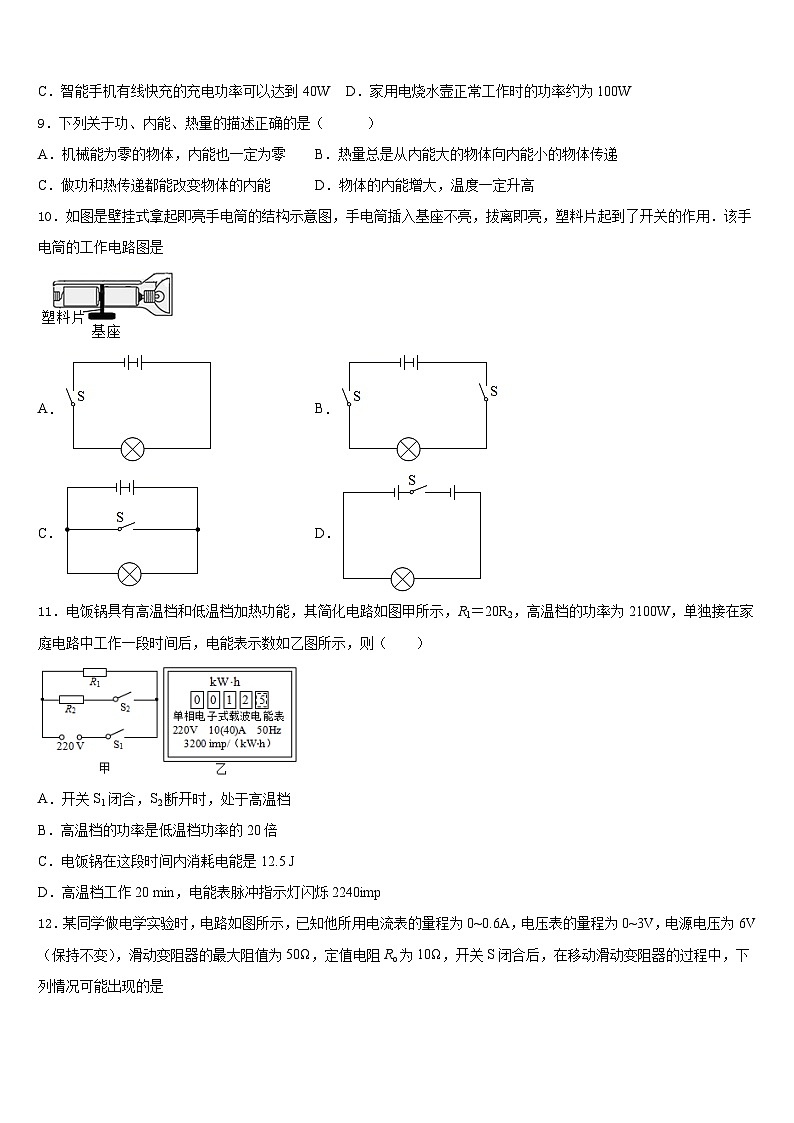

C．智能手机有线快充的充电功率可以达到40WD．家用电烧水壸正常工作时的功率约为100W
9．下列关于功、内能、热量的描述正确的是（ ）
A．机械能为零的物体，内能也一定为零B．热量总是从内能大的物体向内能小的物体传递
C．做功和热传递都能改变物体的内能D．物体的内能增大，温度一定升高
10．如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用．该手电筒的工作电路图是
A．B．
C．D．
11．电饭锅具有高温档和低温档加热功能，其简化电路如图甲所示，R1＝20R2，高温档的功率为2100W，单独接在家庭电路中工作一段时间后，电能表示数如乙图所示，则（ ）
A．开关S1闭合，S2断开时，处于高温档
B．高温档的功率是低温档功率的20倍
C．电饭锅在这段时间内消耗电能是12.5 J
D．高温档工作20 min，电能表脉冲指示灯闪烁2240imp
12．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是
A．电压表的最小示数为1V
B．滑动变阻器的最小功率为0W
C．电流表的最大示数为0.6A
D．电阻R0的最大功率为1.8W
二、填空题（每题5分，共4题，20分）
13．如图是烟雾报警器的简化原理图。电源电压保持不变，为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数________，电压表示数________。（选填“增大”、“减小”或“不变”）
14．如图所示的实验表明：电磁铁的________越多，则磁性越强。此外，磁性强弱还跟电流大小有关，当图中的变阻器滑片向右移，则电磁铁吸引的钉子数都将________(填“增加”或“减少”）。
15．把5Ω和10Ω的电阻串联接到3V的电源上，通过5Ω电阻的电流是_____A，10Ω电阻两端的电压是______V。若并联接到3V的电源上，干路电流是_____A，电路总功率是______W。
16．小明家的电能表如图所示，他家接入用电器的总功率不得超过________W，当家里只有电磁炉工作时，电能表在1min内转动90转，则电磁炉在1min内消耗的电能为________J，电磁炉的实际功率为________W.
三、实验题（共12分）
17．（4分）小沈在自家厨房发现了两包糖，一包是颗粒极小的细砂糖，一包是颗粒较大的冰糖。小雨想测出这两种糖的密度，于是他进行了如下操作：
（1）分别取适量的细砂糖和冰糖用天平称量，称得细砂糖质量为54g、称冰糖时天平中砝码和游码如图所示，则冰糖的质量为_______g。
（2）将称得的细砂糖全部倒入量筒，摇平后如图甲所示，再将称得的冰砂糖全部埋入量筒中的细砂糖，摇平后如图乙所示。
（3）计算得出细砂糖的密度为_________kg/m3。
（4）你认为小沈测出的细砂糖密度_______（选“偏小”或“偏大”）
18．（4分）在“探究电流跟电阻的关系”的实验中，实验器材有：电压恒定为6V的电源，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R，滑动变阻器、电流、电压表、开关、导线。
（1）设计的电路如图甲所示，在连接电路的过程中，开关应处于_________（选填“闭合”或“断开”）状态；
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图像。由图像可以得出结论：电压一定时， ___________；
（3）实验中，将5Ω定值电阻换成10Ω定值电阻后．闭合开关S，为了保持电压表的示数为__________V不变，应将滑动变阻器的滑片P向__________（选填“A”或“B”）端移动，记录此时各表的示数；
（4）为了完成本次实验，滑动变阻器的最大值至少应为__________Ω。
19．（4分）为了探究物质熔化的规律，小靖同学所在的学习小组选取了冰与海波两种物质，并利用图甲中的实验装置进行探究．
（1）在探究“冰的熔化规律”实验中，宜选用_____（选填“碎冰块”“体积较大的冰块”）．
（2）根据记录的实验数据，小靖他们做出了熔化图像，如图乙、丙；他们发现冰和海波在熔化过程中，虽然不断吸收热量，但温度_____（选填“升高”、“降低”“不变”），且在熔化时一直保持_____状态，由此他们判断冰和海波都是_____（选“晶体”、“非晶体”）．
（3）根据实验现象可如，海波的熔化图像是_____（选填“乙”或者“丙”）．
四、作图题（共16分）
20．（8分）如图9所示，重物对水平地面的压力为3牛，请用力的图示法作出这个压力F。
21．（8分）如图是发光二极管与通电螺线管串联的部分电路，闭合开关后，发光二极管可以发光．请在图中标出通电螺线管的N极及导线中电流的方向．
（_________）
五、计算题（共22分）
22．（10分）有一个小灯泡，铭牌上标有“6V、3W”。求：
（1）小灯泡正常工作10分钟将消耗多少电能？
（2）将这个小灯泡和一个电阻串联后，接在9V的电源两端，小灯泡恰好正常发光。这个电阻的阻值是多少？
（3）若将两个小灯泡并联接入3V的电源，两个小灯泡1min消耗电能是多少？
23．（12分）用某锅炉将400kg的水从20℃加热到70℃，燃烧了20kg的烟煤，所用烟煤的热值约为3×107J/kg，水的比热容为。试求：
（1）水吸收的热量是多少？
（2）烟煤完全燃烧放出的热量是多少？
（3）该锅炉烧这些水的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、D
5、D
6、B
7、D
8、C
9、C
10、D
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、减小 增大
14、线圈匝数 减少
15、0.2 2 0.9 2.7
16、2200 1500
三、实验题（共12分）
17、27.0； 1.8×103； 偏小。
18、断开 导体中的电流跟导体的电阻成反比 2.5 A 35
19、碎冰块 不变 固体液体共存 晶体 丙
四、作图题（共16分）
20、压力的大小、方向和作用点均正确. 3分说明：作用点在水平地面上。
21、
五、计算题（共22分）
22、（1）1.8×103J；（2）6Ω；（3）90J
23、 (1)；(2)；(3)。
