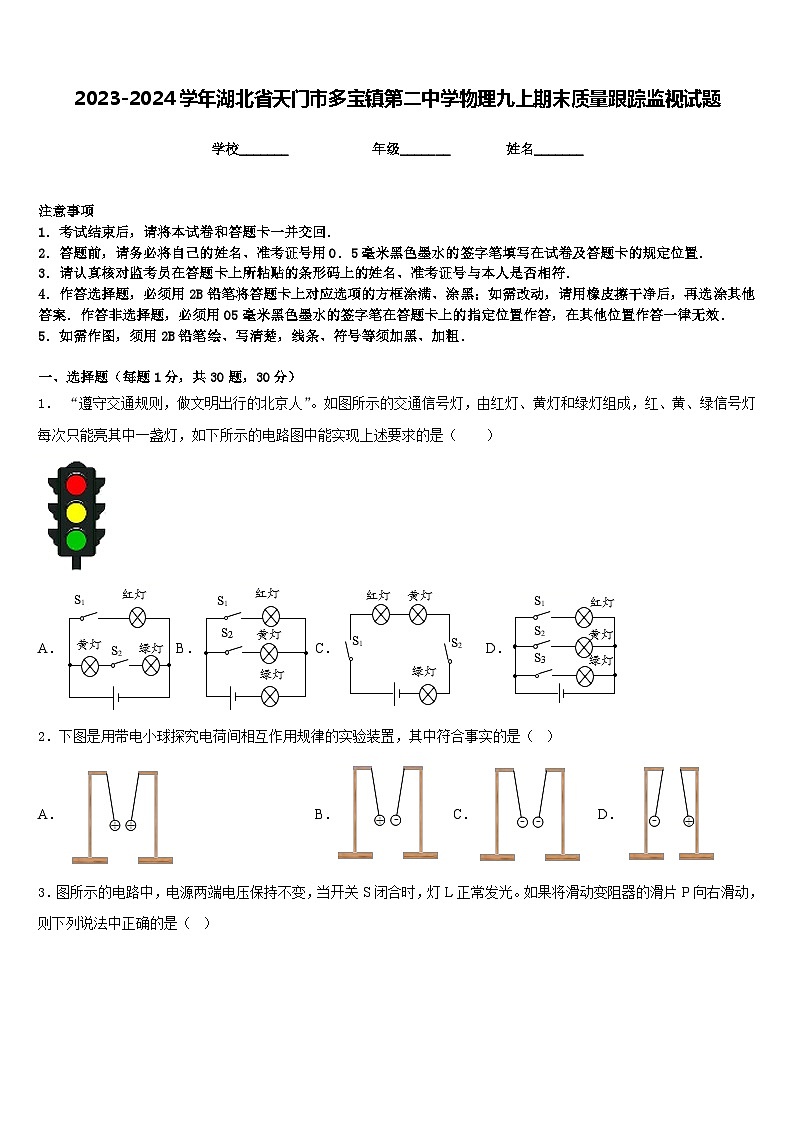

2023-2024学年湖北省天门市多宝镇第二中学物理九上期末质量跟踪监视试题含答案
展开
这是一份2023-2024学年湖北省天门市多宝镇第二中学物理九上期末质量跟踪监视试题含答案，共10页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1． “遵守交通规则，做文明出行的北京人”。如图所示的交通信号灯，由红灯、黄灯和绿灯组成，红、黄、绿信号灯每次只能亮其中一盏灯，如下所示的电路图中能实现上述要求的是（ ）
A．B．C．D．
2．下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（ ）
A．B．C．D．

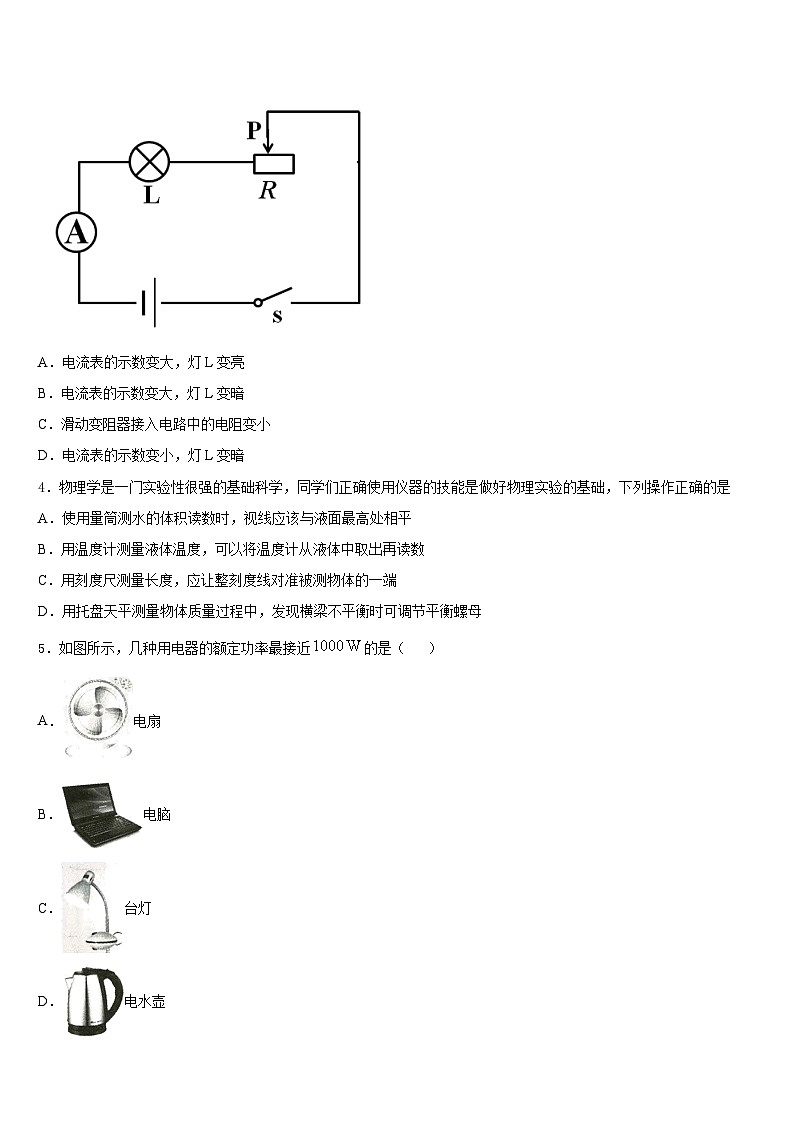

3．图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（ ）
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．滑动变阻器接入电路中的电阻变小
D．电流表的示数变小，灯L变暗
4．物理学是一门实验性很强的基础科学，同学们正确使用仪器的技能是做好物理实验的基础，下列操作正确的是
A．使用量筒测水的体积读数时，视线应该与液面最高处相平
B．用温度计测量液体温度，可以将温度计从液体中取出再读数
C．用刻度尺测量长度，应让整刻度线对准被测物体的一端
D．用托盘天平测量物体质量过程中，发现横梁不平衡时可调节平衡螺母
5．如图所示，几种用电器的额定功率最接近的是（ ）
A．电扇
B．电脑
C．台灯
D．电水壶
6．下列图像表示物体做匀速直线运动的是（ ）
A．B．C．D．
7．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2的功率之比为
A．4：1B．5：1C．1：4D．1：5
8．下列关于自然现象的解释，正确的是（ ）
A．春天，冰雪消融是汽化现象
B．夏天的傍晚，草叶上的露珠是熔化形成的
C．秋天，浓雾消散是汽化现象
D．北方的冬天，树枝上的雾凇是凝固形成的
9．超市的自动扶梯把小明从一楼匀速送到二楼的过程中，小明的
A．动能减小，势能增大，机械能不变
B．动能增大，势能增大，机械能增大
C．动能不变，势能增大，机械能不变
D．动能不变，势能增大，机械能增大
10．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2发生了断路
B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
11．如图甲所示的电路中，R0为定值电阻，R1为滑动变阻器（其最大阻值为40Ω）．闭合开关S后，当滑动变阻器的滑片P从a端移至b端的过程中，R1消耗的电功率随R1电阻变化关系如图乙所示，根据图象信息．则下列判断正确的是（ ）
①电路中最小电流0.4A；②R0的阻值是20Ω；③电源电压10V；④R0消耗的最大电功率10W．
A．①②B．③④C．①③D．②④
12． “便利贴”的背面有粘性，可方便地贴在课本上，其利用的物理知识是（ ）
A．分子间有引力B．分子是运动的
C．分子间有斥力D．分子间有间隙
二、填空题（每题5分，共4题，20分）
13．如图所示的电路中，①②③是三个电表。闭合开关S后，灯L1与L2串联，则电路中______是电流表；若灯L1和L2并联，则电路中______是电压表。
14．学完电磁现象一单元后，小明用表格的形式梳理了单元知识，你能在空白处帮他填写完整吗？
15．东汉时期，王充在“论衡”一书中写下“顿牟掇芥”一语，指的是用摩擦过的玳瑁壳能吸引草屑的现象，这与在干燥的天气脱毛衣会听到“噼啪”声、夏天雷雨时大空出现的闪电等现象一样，都属于_____现象．若摩擦过的玳瑁壳所带电荷与毛皮摩擦过的橡胶棒上所带电荷种类相同，则可推断玳瑁壳带_____电．
16．卡车的发动机常用水作为降温的物质，这是因为水的__________较大的缘故。柴油的热值是4.3×107 J/kg, 1kg的柴油完全燃烧放出的热量是_________J，目前热机的效率还比较低，在热机的能量损失中_____带走的热量最多，设法利用这部分的能量，提高燃料利用率的重要措施。
三、实验题（共12分）
17．（4分）如图所示，小明在“探究串联电路电压特点”的实验中：
（1）在连接电路的过程中，开关必须___________，在串联电路中，开关可以控制所有用电器，开关位置的改变___________（填“影响”或“不影响”）它对用电器的控制。
（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为________V。
（3）闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了____________（填“短路”或“断路”）。
（4）排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，闭合开关测量灯L2两端的电压，小明的做法是_____（填“正确”或“错误”）的，原因是___。
（5）小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在下表中，分析实验数据，你可以得到串联电路中的电压规律：串联电路两端的总电压等于_____________。
（6）小明进行多次实验的主要目的是________（填序号）。
①寻找普遍规律 ②减小实验误差
18．（4分）小明在探究“电流通过导体产生的热量与什么因素有关”的实验时，设计了如下图甲、乙所示的两个实验。
（1）U型管内液面的高度差越__________（填“大”或“小”），反映电流产生的热量就越多；
（2）甲探究实验的结论是：在电流和通电时间相同的情况下，__________越大，电流通过导体时产生的热量就越__________；
（3）乙探究实验的结论为：在__________和__________相同的情况下，__________越大，电流通过导体时产生的热量就越多。
19．（4分）如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)有两个不同规格的滑动变阻器：甲标有“5Ω 1A”乙标有“20Ω 2A”，实验时应该选择滑动变阻器_____（选填“甲”或“乙”）；
(2)请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片P向B端移动时小灯泡变暗）；
（________）
(3)某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭，出现这一故障的原因可能是_____。排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如乙图所示，若要测量小灯泡的额定功率，应将图中的滑片P向_____（选填“A”或“B”）端移动，电压表的示数为2.5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为_____W；
(4)测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是_____；
(5)若将小灯泡换成定值电阻Rx，且电路连接完好，还可以完成的实验是_____（填标号）
A．探究电流与电压的关系
B．探究电流与电阻的关系
(6)小明用上面的实验器材测量电阻Rx阻值时，发现电压表已损坏，重新设计电路，选了一个阻值已知的R1，连接电路如图丁所示，他先将导线C端接到电流表“﹣”接线柱上，电流表读数为I1，后将导线C端接到电流表“3”接线柱上，电流表读数为I2，则Rx的阻值为_____（用已知字母表示）。
四、作图题（共16分）
20．（8分）小梅家有一把既能吹冷风又能吹热风的电吹风。将电吹风的插头插入插座，只闭合开关S1时，吹风机工作，电吹风吹出的是冷风；将开关S1、S2都闭合，吹风机和电热丝同时工作，电吹风吹出的是热风；断开S1，它们都不工作。吹风机的电路符号可以用电动机的符号代替，请在答题纸上指定位置画出这把电吹风的电路图。
（_____）
21．（8分）为使杠杆OBC在如图所示的位置平衡，请在图中作出作用在杠杆上的最小力F示意图及其力臂L1。
（_____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压保持不变，当S断开时，电流表的示数为2A，这时电阻R1消耗的电功率为12W，当S闭合后。电流表的示数为3A。求：
（1）电源的电压；
（2）电阻R2的阻值。
23．（12分）在如图所示电路中，小灯泡L上标有“8V3.2W”字样，滑动变阻器的最大阻值为40Ω，Rl的阻值为18Ω．求：
（1）小灯泡L的电阻。
（2）当开关S、Sl、S2均闭合时，电压表的示数为9V，求电源电压及电阻R1上消耗的电功率。
（3）断开Sl、S2，闭合S，若接入电路中的电压表的量程改为0～3V，电流表的量程为0～0.6A，为了保证两表均不超过量程，且小灯泡两端的电压不超过其额定电压，滑动变阻器的阻值变化范围为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、D
4、C
5、D
6、A
7、A
8、C
9、D
10、D
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、② ②
14、奥斯特 发电机 电 通电导体在磁场中受力而转动 机械
15、静电 负
16、比热容 4.3×107 J 废气
三、实验题（共12分）
17、断开 不影响 1.9 断路 错误 电压表的正负接线柱接反了 各串联电阻两端的电压之和 ①
18、大电阻多电阻通电时间电流
19、乙 变阻器连入电路的电阻太小 A 0.8 灯的电阻随温度的变化而变化 A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)6V；(2)6Ω。
23、（1）20Ω；（2）4.5W；（3）2.5Ω～10Ω。
装置图
发现（结论）
发现者
发明（应用）
能量转化
电流周围存在磁场
_____
电磁铁
/
磁能生电
法拉第
_____
机械能转化为_____能
_____
/
电动机
电能转化为 _____能
实验次数
UAB/V
UCD/V
UAD/V
1
1.9
1.1
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
