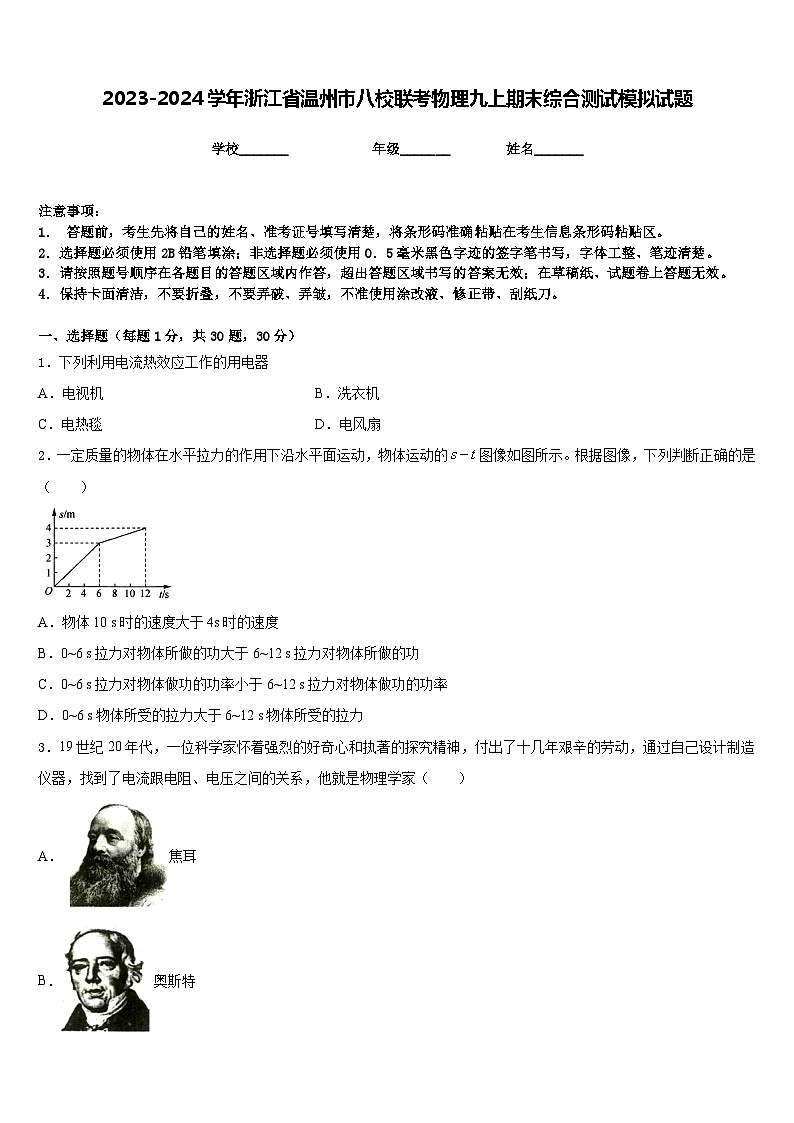

2023-2024学年浙江省温州市八校联考物理九上期末综合测试模拟试题含答案

这是一份2023-2024学年浙江省温州市八校联考物理九上期末综合测试模拟试题含答案，共9页。试卷主要包含了电路中获得持续电流的条件是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列利用电流热效应工作的用电器
A．电视机B．洗衣机
C．电热毯D．电风扇
2．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的图像如图所示。根据图像，下列判断正确的是（ ）
A．物体10 s时的速度大于4s时的速度
B．0~6 s拉力对物体所做的功大于6~12 s拉力对物体所做的功
C．0~6 s拉力对物体做功的功率小于6~12 s拉力对物体做功的功率
D．0~6 s物体所受的拉力大于6~12 s物体所受的拉力

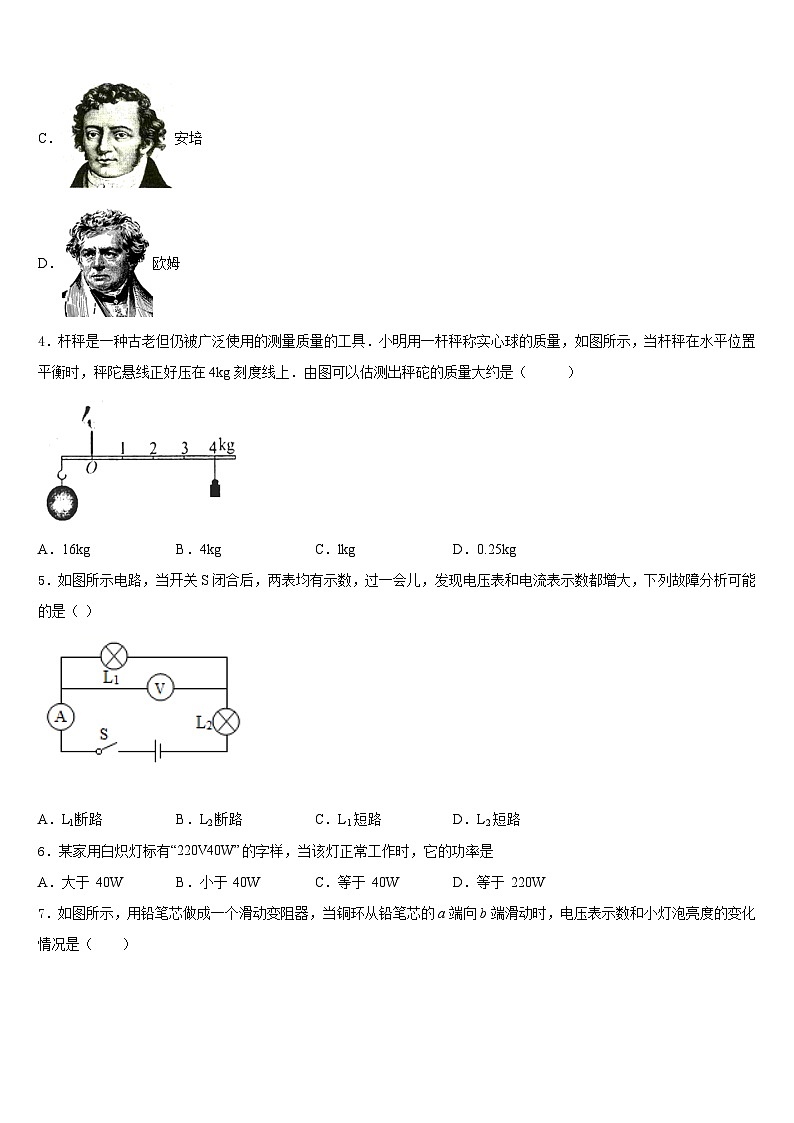

3．19世纪20年代，一位科学家怀着强烈的好奇心和执著的探究精神，付出了十几年艰辛的劳动，通过自己设计制造仪器，找到了电流跟电阻、电压之间的关系，他就是物理学家（ ）
A．焦耳
B．奥斯特
C．安培
D．欧姆
4．杆秤是一种古老但仍被广泛使用的测量质量的工具．小明用一杆秤称实心球的质量，如图所示，当杆秤在水平位置平衡时，秤陀悬线正好压在4kg刻度线上．由图可以估测出秤砣的质量大约是（ ）
A．16kgB．4kgC．lkgD．0.25kg
5．如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（ ）
A．Ll断路B．L2断路C．L1短路D．L2短路
6．某家用白炽灯标有“220V40W”的字样，当该灯正常工作时，它的功率是
A．大于 40WB．小于 40WC．等于 40WD．等于 220W

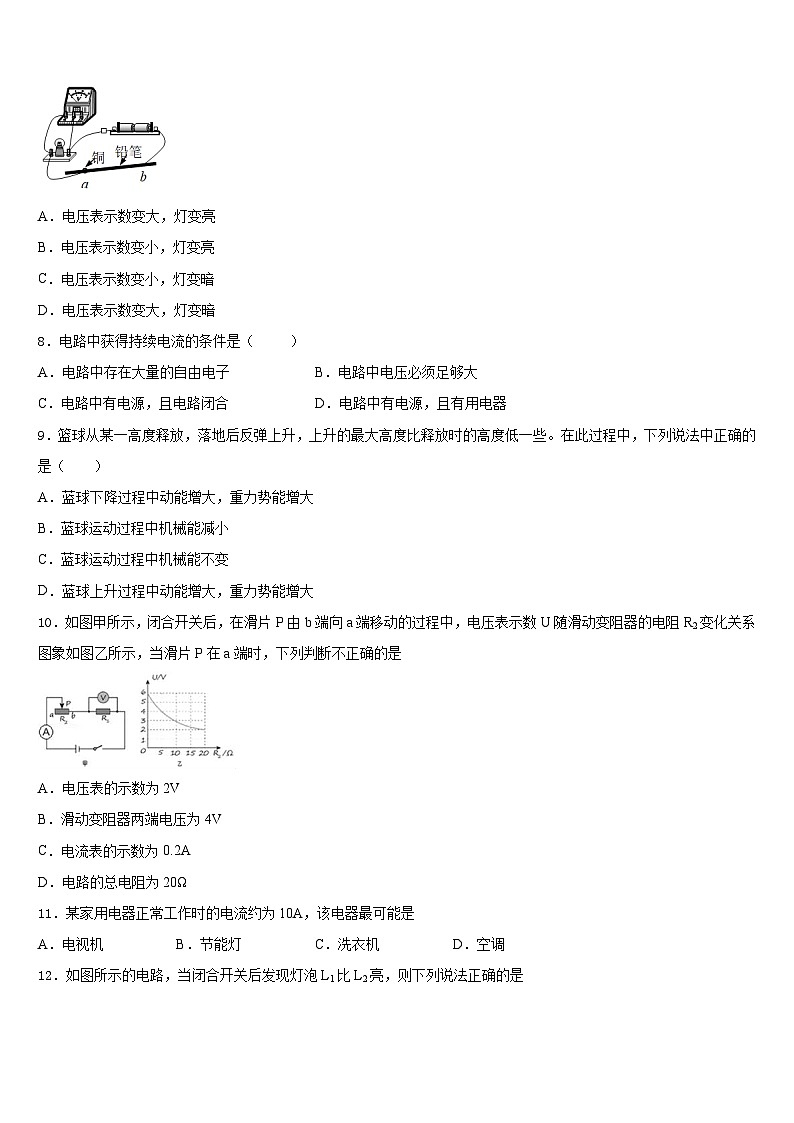

7．如图所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是（ ）
A．电压表示数变大，灯变亮
B．电压表示数变小，灯变亮
C．电压表示数变小，灯变暗
D．电压表示数变大，灯变暗
8．电路中获得持续电流的条件是（ ）
A．电路中存在大量的自由电子B．电路中电压必须足够大
C．电路中有电源，且电路闭合D．电路中有电源，且有用电器
9．篮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些。在此过程中，下列说法中正确的是（ ）
A．蓝球下降过程中动能增大，重力势能增大
B．蓝球运动过程中机械能减小
C．蓝球运动过程中机械能不变
D．蓝球上升过程中动能增大，重力势能增大
10．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化关系图象如图乙所示，当滑片P在a端时，下列判断不正确的是
A．电压表的示数为2V
B．滑动变阻器两端电压为4V
C．电流表的示数为0.2A
D．电路的总电阻为20Ω
11．某家用电器正常工作时的电流约为10A，该电器最可能是
A．电视机B．节能灯C．洗衣机D．空调
12．如图所示的电路，当闭合开关后发现灯泡L1比L2亮，则下列说法正确的是
A．电流表A1的示数大于A2的示数
B．灯泡的L1电阻小于L2的电阻
C．通过L1、L2两灯的电流一样大
D．灯泡L1、L2消耗的电功率一样大
二、填空题（每题5分，共4题，20分）
13．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻．小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I﹣U关系图．当电压表的示数为2V时，通过小灯泡L的电流为___A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为____W．
14．物理学规定_____电荷定向移动的方向为电流方向．
15．如图所示实验中，当塞子从试管口喷出时，水蒸气的_____能转化成为塞子的_____能．
16．自然界中的水循环是通过水的物态变化实现的．地面上江、河、湖、海中的水在太阳的照射下不断________成水蒸气，流动的水蒸气遇到冷的空气后______成小水滴或直接________成小冰晶，就形成了云．在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中．
三、实验题（共12分）
17．（4分）为了探究导体在磁场中怎样运动，才能产生电流，采用了图中的实验装置：
（1）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，电流计指针不会偏转，让导体 ab 在蹄形磁体中左右运动，电流计指针______偏转；断开开关，让导体 ab 在蹄形磁体中左右运动，电流计指针_____偏转。（选填“会”或“不会”）
（2）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，让导体 ab 在蹄形磁体中竖直上下运动，电流计指针_________偏转；让导体 ab 在蹄形磁体中斜向上或斜向下运动，电流计指针_______偏转。（选填“会”或“不会”）
（3）综合（1）（2）可知，导体 ab 在磁场中运动产生感应电流的条件是：导体 ab 必须是________电路的一部分，且一定要做_______运动。
（4）在探究过程中，闭合开关：①让导体 ab 在蹄形磁体中向左运动，电流计指针向右偏转；②让导体 ab 在蹄形磁体中向右运动，电流计指针向左偏转； ③断开开关，将图中的蹄形磁体的 N、S 极对调，再闭合开关，让导体 ab 在蹄形磁体中向左运动，电流计指针向左偏转。
通过①和②说明感应电流的方向与________方向有关； 通过①和③说明感应电流的方向与_________方向有关。
18．（4分）如图所示，是用来探究“不同物质的吸热能力”的实验装置。在两个相同的杯子中分别装有质量相等的水和沙子，用两个完全相同的酒精灯给它们加热，目的是在加热相同时间内，使水和沙子吸收相同的（______），比较它们升高的温度，得到如下实验数据：
从而得出结论，由实验可得出，水和沙子相比较，吸热能力更强的是（______）。
19．（4分）某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下操作：
（1）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L 的关系，这种方法叫做________法。
（2）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材：
A．电源E (电压U=1.5V)
B．电流表A1 (量程 0-100mA)
C．电流表A2 (量程 0-0.6A)
D．电阻箱R0(阻值 0~999.9Ω)
E.待测电阻丝R (阻值约为10Ω)
F.开关一个，导线若干，则：
① 为了提高实验的精确程度，在实验中电流表应选的是_______ (选填器材前的字母代号)
② 把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，电阻丝上夹一个金属夹 P，移动金属夹 P 的位置，就可改变接入电路中金属丝的长度 L，把这些实验器材按图甲连接起来。闭合开关 S 前，电阻箱的阻值应调整到________Ω。
③ 闭合开关 S 后，将电阻箱调到适当位置不动，多次改变金属夹 P 的位置，得到多组 I、L的数据。根据实验测量数据在坐标平面内，以电流的倒数为纵坐标、电阻丝的长度 L为横坐标，得出图像如图乙所示，根据实验图像说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R _____________。
④ 该电阻丝 lcm 长度的阻值为 _____Ω
四、作图题（共16分）
20．（8分）如图所示，固定的轻弹簧下端用细线竖直悬挂一条形磁体，当下方电路闭合通电后，发现弹资长度缩短了，请在括号屮标出螺线管下端的极性（N或S）和电源上端的正、 负极（＋或－）。
（_____）
21．（8分）在图中，重力为10牛的物体静止在水平地面上，用力的图示法画出地面受到的压力．
（_____）
五、计算题（共22分）
22．（10分）如何用一个电压表和一个已知电阻来测某未知电阻的阻值，小林设计了如图所示的电路。实验时，已知R1为9Ω，在闭合开关S的情况下，断开开关S1时电压表的示数为1.8V，闭合天关S1时，电压表的示数为2.7V。整个实验过程中电池的电压不变，求：
(1)电源电压；
(2)被测电阻R2的阻值；
(3)电路消耗的最大电功率。
23．（12分）如图所示的电路中，电阻R1的阻值为30Ω，闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：
(1)R1两端的电压；
(2)R2的电阻；
(3)R2的电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、C
5、D
6、C
7、A
8、C
9、B
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、0.3 0.9
14、正
15、内 机械
16、汽化 液化 凝华
三、实验题（共12分）
17、会 不会 不会 会 闭合 切割磁感线 导体运动 磁场
18、热量 水
19、控制变量 B 999.9 越大 0.3
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2.7V（2 18Ω（3）0.405W。
23、 (1)12V；(2)；(3)2.4W
