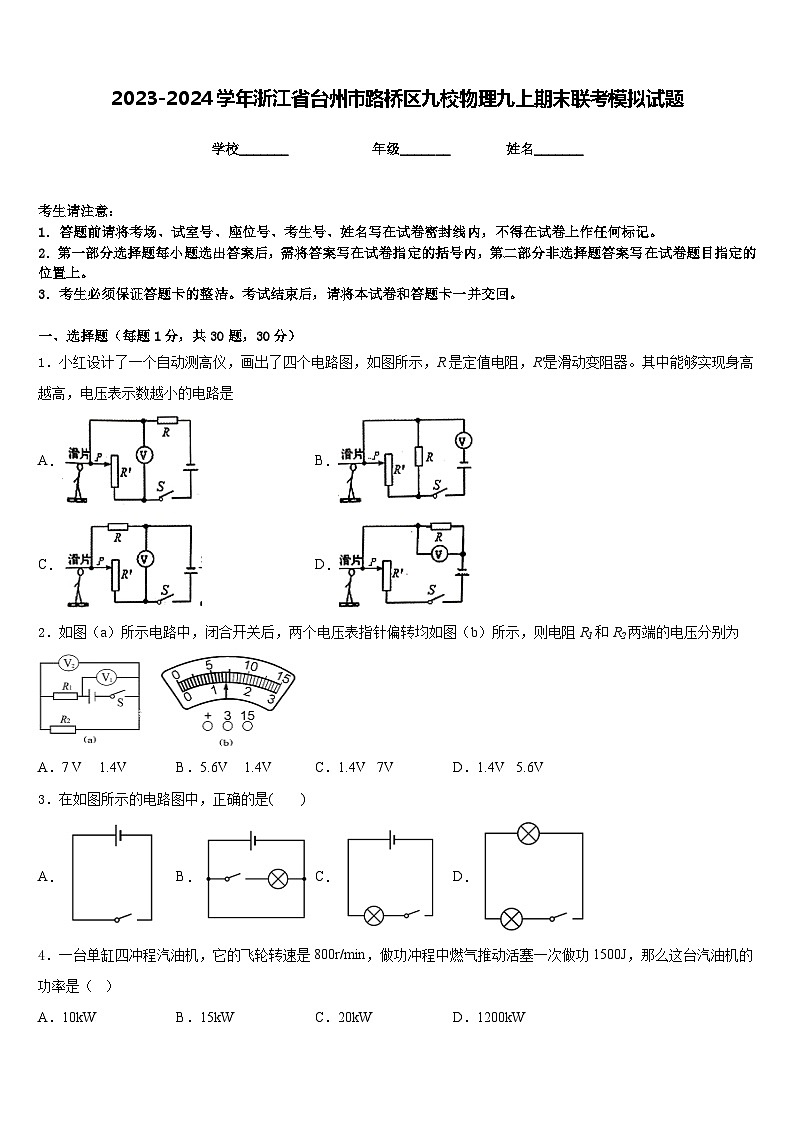

2023-2024学年浙江省台州市路桥区九校物理九上期末联考模拟试题含答案

这是一份2023-2024学年浙江省台州市路桥区九校物理九上期末联考模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，在国际单位制中，电流的单位是，有关分子热运动，下列说法正确的等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。其中能够实现身高越高，电压表示数越小的电路是
A．B．
C．D．
2．如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4VB．5.6V 1.4VC．1.4V 7VD．1.4V 5.6V
3．在如图所示的电路图中，正确的是( )
A．B．C．D．
4．一台单缸四冲程汽油机，它的飞轮转速是800r/min，做功冲程中燃气推动活塞一次做功1500J，那么这台汽油机的功率是（ ）
A．10kWB．15kWC．20kWD．1200kW

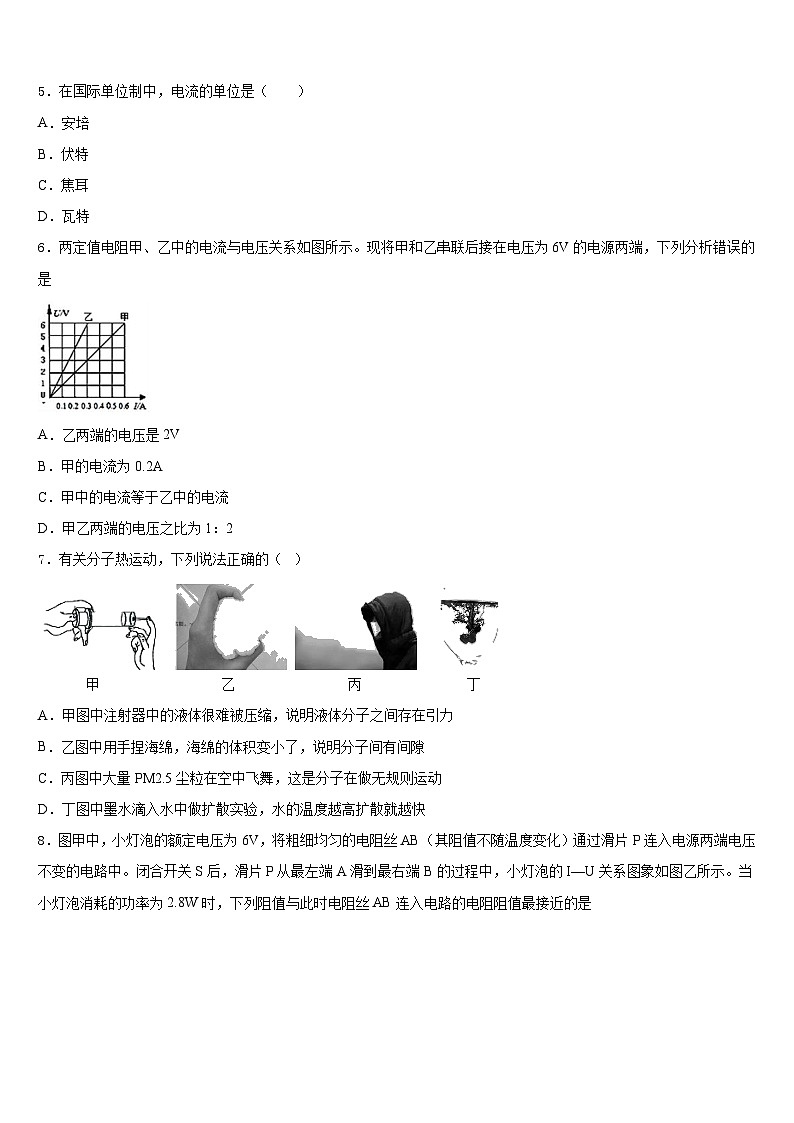

5．在国际单位制中，电流的单位是（ ）
A．安培
B．伏特
C．焦耳
D．瓦特
6．两定值电阻甲、乙中的电流与电压关系如图所示。现将甲和乙串联后接在电压为6V的电源两端，下列分析错误的是
A．乙两端的电压是2V
B．甲的电流为0.2A
C．甲中的电流等于乙中的电流
D．甲乙两端的电压之比为1：2
7．有关分子热运动，下列说法正确的（ ）
A．甲图中注射器中的液体很难被压缩，说明液体分子之间存在引力
B．乙图中用手捏海绵，海绵的体积变小了，说明分子间有间隙
C．丙图中大量PM2.5尘粒在空中飞舞，这是分子在做无规则运动
D．丁图中墨水滴入水中做扩散实验，水的温度越高扩散就越快
8．图甲中，小灯泡的额定电压为6V，将粗细均匀的电阻丝AB（其阻值不随温度变化）通过滑片P连入电源两端电压不变的电路中。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图象如图乙所示。当小灯泡消耗的功率为2.8W时，下列阻值与此时电阻丝AB连入电路的电阻阻值最接近的是
A．1Ω B．3Ω C．5Ω D．6Ω
9．小希同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象判断，下列说法中正确的是（ ）
A．导体甲的电阻大于导体乙的电阻
B．当在导体乙的两端加上2V的电压时，通过导体乙的电流为0.4A
C．将甲、乙两导体串联接到电压为3V的电源上时，通过导体的总电流为0.2A
D．将甲、乙两导体并联接到电压为3V的电源上时，通过导体的总电流为0.6A
10．电工师傅常用额定电压为220V的灯泡L（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，下列说法正确的是
A．L0发光呈暗红色，说明该支路正常
B．L0正常发光，说明该支路断路
C．L0不发光，说明该支路短路
D．电路没有故障时，闭合任一开关，L0会正常发光
11．如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近．闭合并关K，下列判断正确的是
A．M点的磁场方向向左
B．螺线管的左端为S极
C．小磁针静止后，其N极的指向向左
D．向右移动滑片P，螺线管的磁场增强
12．如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是
A．L1短路B．L1断路C．L2短路D．L2断路
二、填空题（每题5分，共4题，20分）
13．如图是奥斯特实验装置，接通电路后，观察到小磁针偏转，此现象说明了_____；断开开关，小磁针在_____的作用下又恢复到原来的位置，改变直导线中电流方向，小磁针的偏转方向发生了改变，说明了_____，在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒上铁屑，通电后铁屑的分布如图所示，图中A、B两点相比，_____点的磁场较强，实验中_____（选填“能”或“不能”）用铜屑代替铁屑显示磁场分布．
14．如图所示，利用一个空瓶子和一个装有红棕色二氧化氮气体的瓶子（平板玻璃盖住瓶口），用来证明气体的分子是运动的．已知二氧化氮的密度大于空气的密度．实验时，应该把装有二氧化氮气体的瓶子放在空瓶子的__________方（选填“上”或“下”）．抽出玻璃板，发现两瓶中的气体会混合在一起，最后颜色变得均匀，说明瓶内发生了__________现象．
15．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成一个电池．观察电压表指针的偏转与接线可知________片是电池的正极，此时电压表的读数是________V.
16．汽车发动机工作时，需要对它进行冷却．人们常常选用“水”作冷却液，这是因为水的_____较大，冷却效果好；当水吸收发动机缸体热量后，水的内能_____．
三、实验题（共12分）
17．（4分）在“探究电流与电压的关系”的实验中，电源电压为3V，定值电阻为10Ω，滑动变阻器规格为“10Ω3A”：
（1）请用笔画线代替导线将实物图连接完整。要求：使滑动变阻器的滑片P向右移动时，电流表的示数变小。
（__________）
（2）连接电路时，开关应_____，滑动变阻器的滑片P应放在_____端（选填“左”或“右”）
（3）通过定值电阻电流的变化范围是_____________；
（4）实验数据记录如表所示，分析实验数据可得：在电阻一定的情况下，通过导体的电流与导体两端的电压___________，理由是：_______________________。
18．（4分）圆圆同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如下图所示的实验装置．图中将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联．
（1）盒内封闭一定量的空气的优点是空气受热_____．在实验中通过观察两个U形管中_______的变化来比较电流通过电阻丝产生的热量的多少．
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系．
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是使电阻c、d中的______．可以得到的结论是______，电阻产生的热量越多．
（4）物理研究方法有很多，本实验运用了两种方法：一是_______法；二是转换法．
19．（4分）如图是小兰探究“电流与电压、电阻关系”时所连电路，其中有一根导线连错了，改正后探究“电流与电阻的关系”时，用到如下器材：电源电压6V，电流表、电压表各一只，定值电阻5Ω、10Ω、15Ω、20Ω、30Ω各一个，滑动变阻器标有“20Ω 1A”字样，开关一只。实验数据如下表：
(1)请你在图中错误导线中打上“×”，再画线改到正确的位置上；
（________）
(2)根据表中数据可知电阻R两端电压U=______V；测量了5Ω的定值电阻两端的电压和电流后，换上10Ω的定值电阻，闭合开关，此时应将滑片P向______（选填“左”或“右”）移动；
(3)细心的小明仔细分析数据，他发现有一组数据是不可能做出来的。请你说出小明说的是哪组数据，他判断的依据是什么？_____
四、作图题（共16分）
20．（8分）如图所示，是小明同学设计的门铃电路，请你在虚线框内画出这个门铃的完整电路图。
（______）
21．（8分） (1)如图所示，杠杆处于平衡状态，在A点处画出杠杆受到的最小拉力F及力臂l。
（_______________）
(2)如图所示，画出用该滑轮组提升重物时最省力的绳子绕法。
（_________________）
(3)如图所示，电路中有L1、L2两盏灯，请在图中O内分别填入电流表或电压表的符号，要求开关闭合时L1、L2都能发光，且两电表的示数均不为零。
（_______________）
(4)请你根据电路图甲，将图乙实物电路连接完成。
（____________________）
五、计算题（共22分）
22．（10分）如图所示，电源电压为9V且保持不变，,电流表的量程为0～0.6A,电压表的量程为0～3V.
（1）只闭合开关S1.且的滑片在中点时，电压表的示数为3V，求的最大阻值.
（2）只闭合开关S3.且的滑片移到阻值最大处时，灯L正常发光，此时电流表示数为0.15A，求灯L的额定电压.
（3）只闭合开关S2和S4,在电表安全的情况下，求电路的最大总功率.
23．（12分）用煤气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到70℃，煤气的热值为4.2×107J/kg，求：
（1）0.5 kg 煤气完全燃烧放出的热量．
（2）水吸收的热量．
（3）燃气灶烧水的效率．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、A
5、A
6、A
7、D
8、B
9、C
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、通电导体周围存在磁场 地磁场 通电导体周围的磁场方向与电流方向有关 A 不能
14、下扩散
15、铜 0.6
16、比热容 增大
三、实验题（共12分）
17、 断开 右 0.15-0.3A 成正比 电压与电流的比值为定值
18、容易膨胀，便于实验观察 液面高度 电阻 电流不相等 在电阻相同、通电时间相同的情况下，通过电阻的电流越大 控制变量
19、 3 左 “30Ω 0.1A”；电路的最小电流为0.12A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)3V；(3)5.4W
23、（1）2.1×107J（2）1.05×107J（3）50%
实验次序
1
2
3
4
5
电压U/V
1.6
1.8
2.0
2.2
2.4
电流I/A
0.16
0.18
0.20
0.22
0.24
电阻R/Ω
5
10
15
20
30
电流I/A
0.6
0.3
0.2
0.15
0.1
