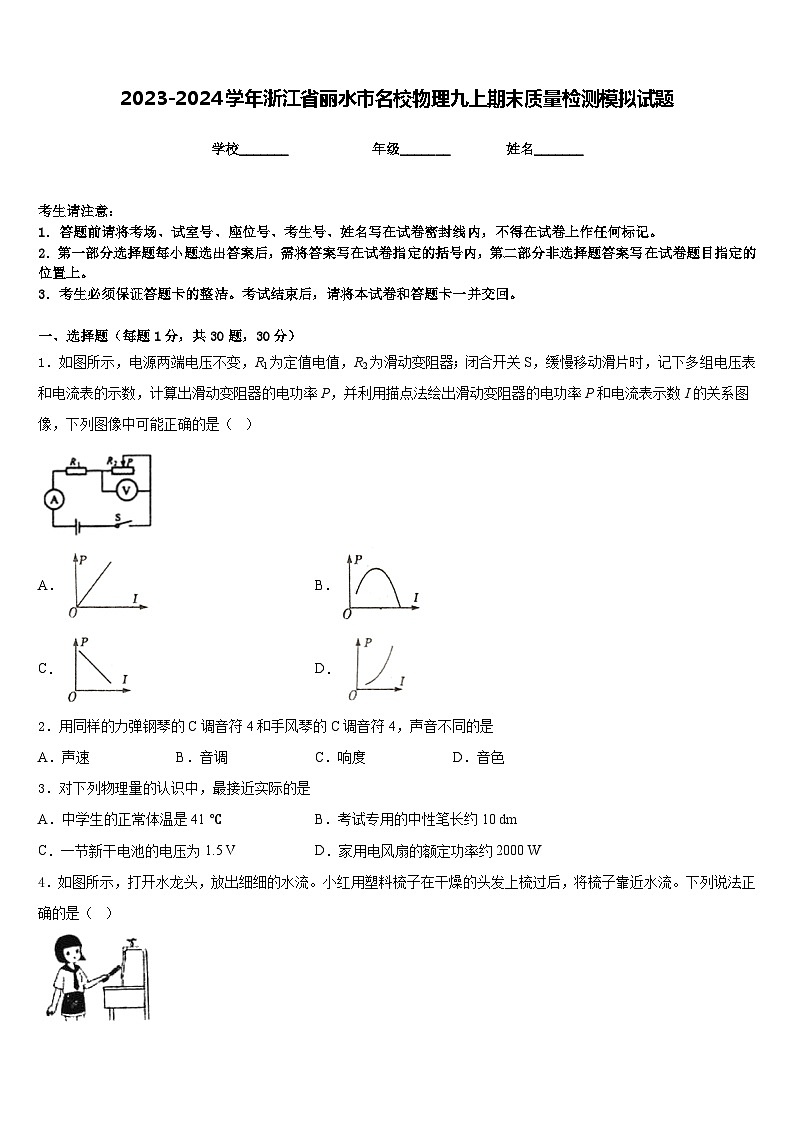

2023-2024学年浙江省丽水市名校物理九上期末质量检测模拟试题含答案
展开学校_______ 年级_______ 姓名_______
考生请注意:
1.答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内,不得在试卷上作任何标记。
2.第一部分选择题每小题选出答案后,需将答案写在试卷指定的括号内,第二部分非选择题答案写在试卷题目指定的位置上。
3.考生必须保证答题卡的整洁。考试结束后,请将本试卷和答题卡一并交回。
一、选择题(每题1分,共30题,30分)
1.如图所示,电源两端电压不变,R1为定值电值,R2为滑动变阻器;闭合开关S,缓慢移动滑片时,记下多组电压表和电流表的示数,计算出滑动变阻器的电功率P,并利用描点法绘出滑动变阻器的电功率P和电流表示数I的关系图像,下列图像中可能正确的是( )
A.B.
C.D.
2.用同样的力弹钢琴的C调音符4和手风琴的C调音符4,声音不同的是
A.声速B.音调C.响度D.音色
3.对下列物理量的认识中,最接近实际的是
A.中学生的正常体温是41 ℃B.考试专用的中性笔长约10 dm
C.一节新干电池的电压为1.5 VD.家用电风扇的额定功率约2000 W
4.如图所示,打开水龙头,放出细细的水流。小红用塑料梳子在干燥的头发上梳过后,将梳子靠近水流。下列说法正确的是( )

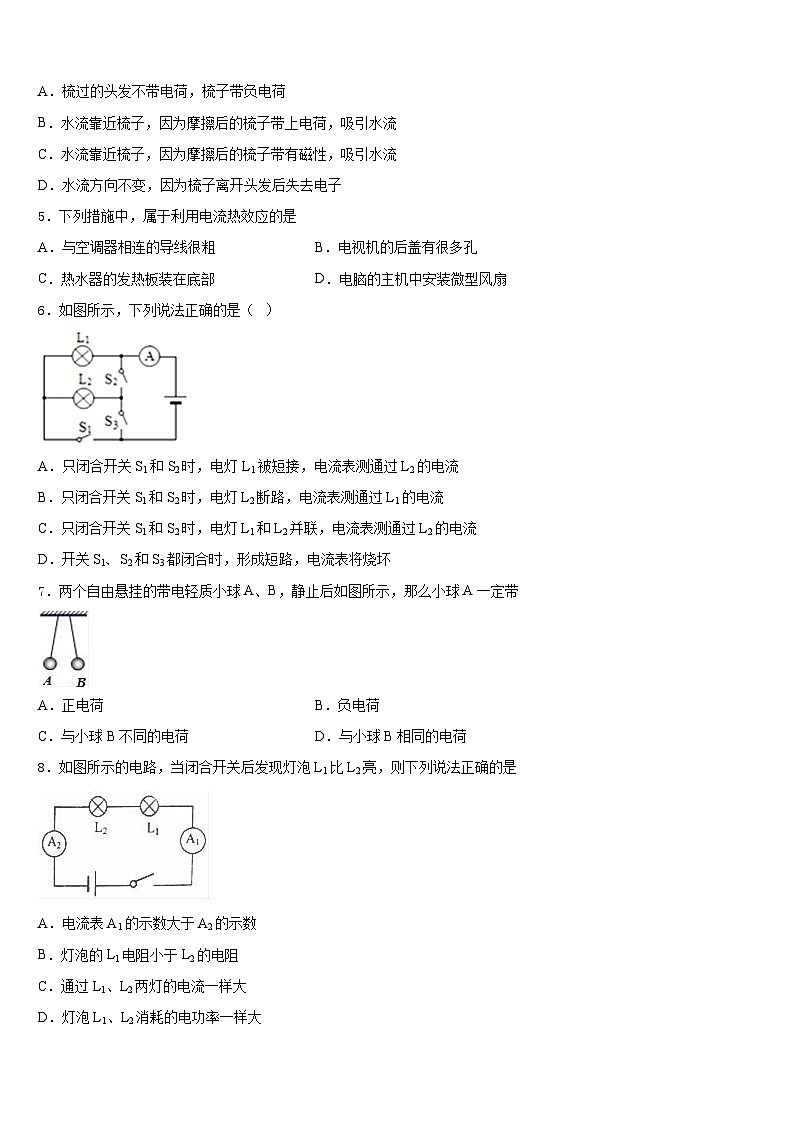

A.梳过的头发不带电荷,梳子带负电荷
B.水流靠近梳子,因为摩擦后的梳子带上电荷,吸引水流
C.水流靠近梳子,因为摩擦后的梳子带有磁性,吸引水流
D.水流方向不变,因为梳子离开头发后失去电子
5.下列措施中,属于利用电流热效应的是
A.与空调器相连的导线很粗B.电视机的后盖有很多孔
C.热水器的发热板装在底部D.电脑的主机中安装微型风扇
6.如图所示,下列说法正确的是( )
A.只闭合开关S1和S2时,电灯L1被短接,电流表测通过L2的电流
B.只闭合开关S1和S2时,电灯L2断路,电流表测通过L1的电流
C.只闭合开关S1和S2时,电灯L1和L2并联,电流表测通过L2的电流
D.开关S1、S2和S3都闭合时,形成短路,电流表将烧坏
7.两个自由悬挂的带电轻质小球A、B,静止后如图所示,那么小球A一定带
A.正电荷B.负电荷
C.与小球B不同的电荷D.与小球B相同的电荷
8.如图所示的电路,当闭合开关后发现灯泡L1比L2亮,则下列说法正确的是
A.电流表A1的示数大于A2的示数
B.灯泡的L1电阻小于L2的电阻
C.通过L1、L2两灯的电流一样大
D.灯泡L1、L2消耗的电功率一样大

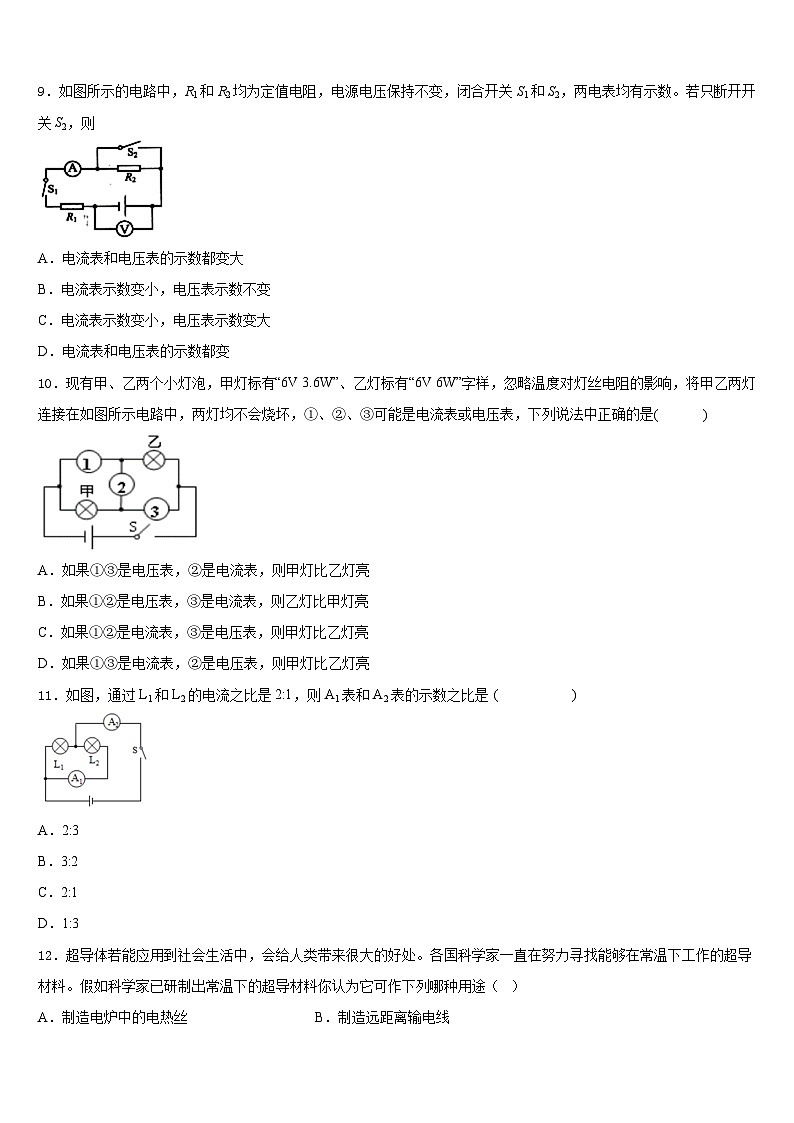

9.如图所示的电路中,R1和R2均为定值电阻,电源电压保持不变,闭合开关S1和S2,两电表均有示数。若只断开开关S2,则
A.电流表和电压表的示数都变大
B.电流表示数变小,电压表示数不变
C.电流表示数变小,电压表示数变大
D.电流表和电压表的示数都变
10.现有甲、乙两个小灯泡,甲灯标有“6V 3.6W”、乙灯标有“6V 6W”字样,忽略温度对灯丝电阻的影响,将甲乙两灯连接在如图所示电路中,两灯均不会烧坏,①、②、③可能是电流表或电压表,下列说法中正确的是( )
A.如果①③是电压表,②是电流表,则甲灯比乙灯亮
B.如果①②是电压表,③是电流表,则乙灯比甲灯亮
C.如果①②是电流表,③是电压表,则甲灯比乙灯亮
D.如果①③是电流表,②是电压表,则甲灯比乙灯亮
11.如图,通过L1和L2的电流之比是2:1,则A1表和A2表的示数之比是 ( )
A.2:3
B.3:2
C.2:1
D.1:3
12.超导体若能应用到社会生活中,会给人类带来很大的好处。各国科学家一直在努力寻找能够在常温下工作的超导材料。假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途( )
A.制造电炉中的电热丝B.制造远距离输电线
C.制造电脑存储芯片D.制造灯泡中的灯丝
二、填空题(每题5分,共4题,20分)
13.小磁针静止时的指向如图所示,由此可以判定螺线管的A端是___________极(选填“N”或“S”),接线柱a连接的是电源___________极(选填“正”或“负”).
14.如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω,若只使R2、R3并联接入电路,则应闭合开关_____,此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1:I2=_____.
15.一节新干电池的电压是_________ V。不高于36V的电压对人体才是安全的,当通过人体的电流接近30mA时就会有生命危险,据此可以推断,人体的电阻约为_________Ω。
16.一定值电阻两端电压为6 V时,通过的电流为0.2 A,则该定值电阻的阻值为_____Ω;当电阻两端电压为0时,该定值电阻的阻值为_____Ω.
三、实验题(共12分)
17.(4分)张明在“测量小灯泡的电功率”实验中,电源电压为6V保持不变,小灯泡的额定电压为3.5V,小灯泡的电阻约为10Ω。
(1)请你在图中用笔画线连接完整。
(______)
(2)张明连好电路后接下来应将______才能保证实验时不损坏仪表。
(3)若闭合开关时,发现电压表的指针快速转动到左边无刻度处,这是由于电压表______。
(4)检查连接无误后小张测出了下表三组数据,
由表中数据可知小灯泡的额定功率为______W,小灯泡正常工作的电阻为______Ω。
(5)若在实验中小灯泡的灯丝突然被烧断,则电压表的示数______(选填“变大”、“变小”或“不变”)。
(6)在多次测量中张明还发现:当电压表的示数增大时,电压表与电流表的示数之比变大,导致这一结果的原因是______。
18.(4分)在探究杠杆平衡条件的实验中,某同学发现杠杆左端低右端高,要使杠杆在水平位置平衡,应将杠杆左端的平衡螺母向_____(选填“内”或“外”)调节;在杠杆的右边A处挂4个质量均为50g的砝码,如图所示,要使杠杆在水平位置平衡,应在杠杆左边的B处竖直向下用____N的力来拉(g=10N/kg)。
19.(4分)小彤班的同学对“电流通过导体产生热量的多少和哪些因素有关”进行了实验探究。首先他们猜想:
①电流产生热量的多少可能与电阻大小有关;
②电流产生热量的多少可能与电流大小有关;
③电流产生热量的多少可能与通电时间有关;
此时小彤联想到生活中的两种现象:
现象1:电热器只有在通电时才发热,而且通电时间越长产生的热量越多;
现象2:电炉是通过铜导线接入电路中的,通电时,镍铬合金制成的电炉丝发热而铜导线几乎不发热。
(1)由现象2可知,猜想_____(填序号)是合理的;
(2)针对现象2的猜想,小彤设计了如图所示的实验电路。其中A、B两个相同的烧瓶内分别装有质量相等的煤油,将电阻丝RA和RB(RA<RB)分别浸没在两瓶煤油中,用两支相同的温度计分别测量两瓶中煤油的温度。
①实验时,选择煤油而不是水,除了因为煤油是绝缘体外,还因为煤油的_____小,吸热升温明显。
②小彤在实验中通过观察_____来比较电流产生热量的多少;
③接通电路后一段时间,小彤发现B烧瓶中煤油的温度比A烧瓶中煤油的温度升高得多,由此可以得到的初步结论是_____。
四、作图题(共16分)
20.(8分)根据如图所示的实物连接图,在答题卷上相应位置画出电路图。
(____)
21.(8分)如图所示,在圆圈处分别接入电流表或电压表,要求开关S闭合后,两小灯泡并联且都能发光。
(____)
五、计算题(共22分)
22.(10分)近年来,兴义市加大对城市景观照明工程建设,夜晚的大街小巷繁星点点、如梦如幻.景观照明大多使用的是用发光二极管制成的LED灯,它具有发光效率高、使用寿命长、节能等优点,如图是某种LED灯的I﹣﹣U图象.试求:
(1)当LED灯两端的电压为4V时,工作lmin消耗的电能是多少焦耳?
(2)把该LED灯与R=50Ω的定值电阻串联,当R的电功率为0.08W时,LED灯的电功率是多少瓦?
23.(12分)如图的电路中,电源电压恒定,灯泡L标有“3V 1.5W”。开关S1闭合,S2断开,灯泡L正常发光,开关S1、S2均闭合时,电流表的示数为1.5A,求:
(1)灯泡L正常发光时的电流;
(2)电阻R的阻值;
(3)开关S1、S2均闭合时电路的总功率。
参考答案
一、选择题(每题1分,共30题,30分)
1、B
2、D
3、C
4、B
5、C
6、D
7、D
8、C
9、B
10、A
11、D
12、B
二、填空题(每题5分,共4题,20分)
13、S 正
14、S1、S2 4:1
15、1.5 1200
16、1 1
三、实验题(共12分)
17、 滑动变阻器的滑片滑到最大值A端 正负接线柱接反了 1.4 8.75 变大 灯泡电阻随温度升高而增大
18、内 1.5
19、① 比热容 温度计示数变化 电流和通电时间相同时,电流通过电阻较大的导体时产生的热量较多
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、9.6;0.16
23、见解析所示
电流/A
0.46
0.4
0.38
电压/V
2.6
3.5
4.0
