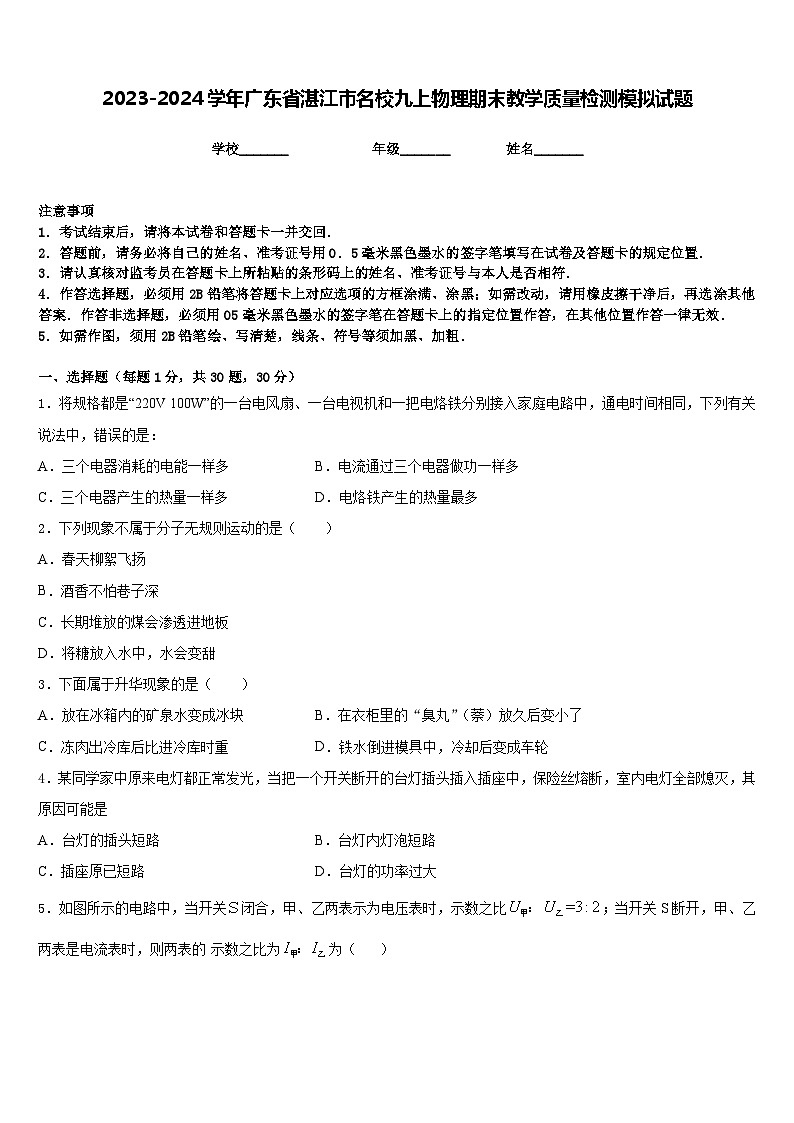

2023-2024学年广东省湛江市名校九上物理期末教学质量检测模拟试题含答案

这是一份2023-2024学年广东省湛江市名校九上物理期末教学质量检测模拟试题含答案，共8页。试卷主要包含了如图是正常家庭电路的一部分等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多D．电烙铁产生的热量最多
2．下列现象不属于分子无规则运动的是（ ）
A．春天柳絮飞扬
B．酒香不怕巷子深
C．长期堆放的煤会渗透进地板
D．将糖放入水中，水会变甜
3．下面属于升华现象的是（ ）
A．放在冰箱内的矿泉水变成冰块B．在衣柜里的“臭丸”（萘）放久后变小了
C．冻肉出冷库后比进冷库时重D．铁水倒进模具中，冷却后变成车轮
4．某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座中，保险丝熔断，室内电灯全部熄灭，其原因可能是
A．台灯的插头短路B．台灯内灯泡短路
C．插座原已短路D．台灯的功率过大

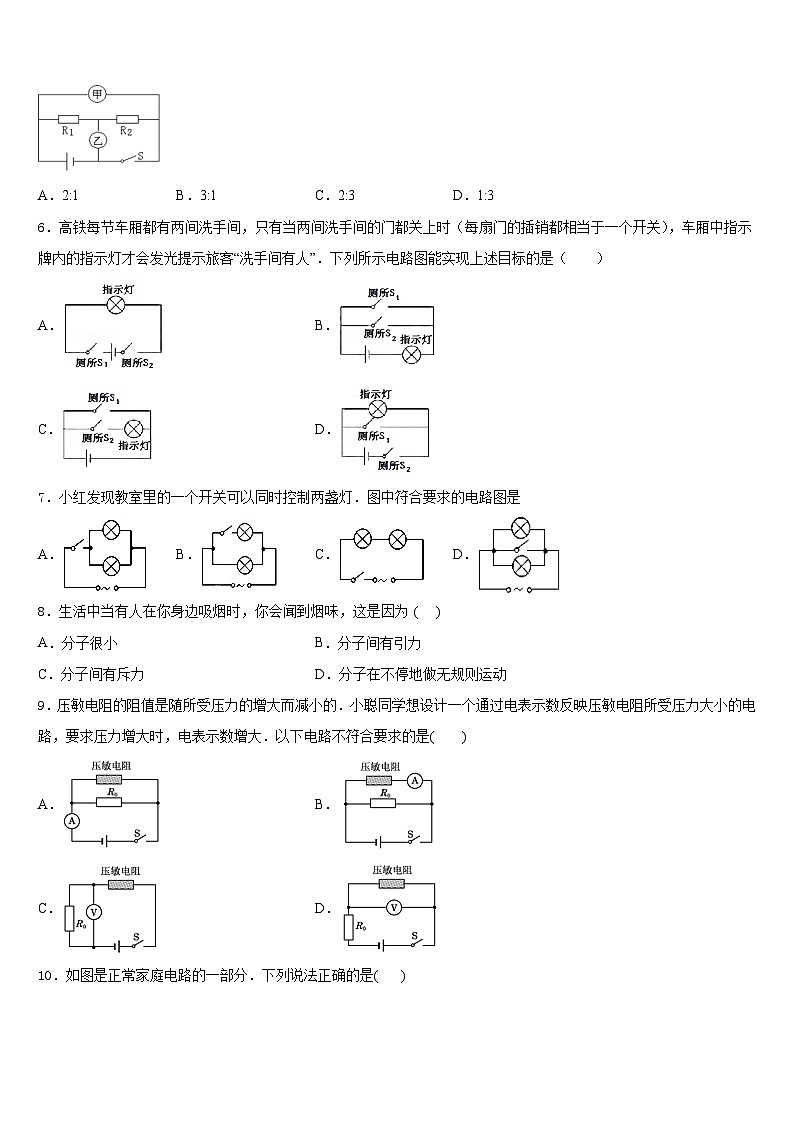

5．如图所示的电路中，当开关Ｓ闭合，甲、乙两表示为电压表时，示数之比；当开关S断开，甲、乙两表是电流表时，则两表的 示数之比为为（ ）
A．2:1B．3:1C．2:3D．1:3
6．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（ ）
A．B．
C．D．
7．小红发现教室里的一个开关可以同时控制两盏灯．图中符合要求的电路图是
A． B． C． D．
8．生活中当有人在你身边吸烟时，你会闻到烟味，这是因为 ( )
A．分子很小B．分子间有引力
C．分子间有斥力D．分子在不停地做无规则运动
9．压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是( )
A．B．
C．D．

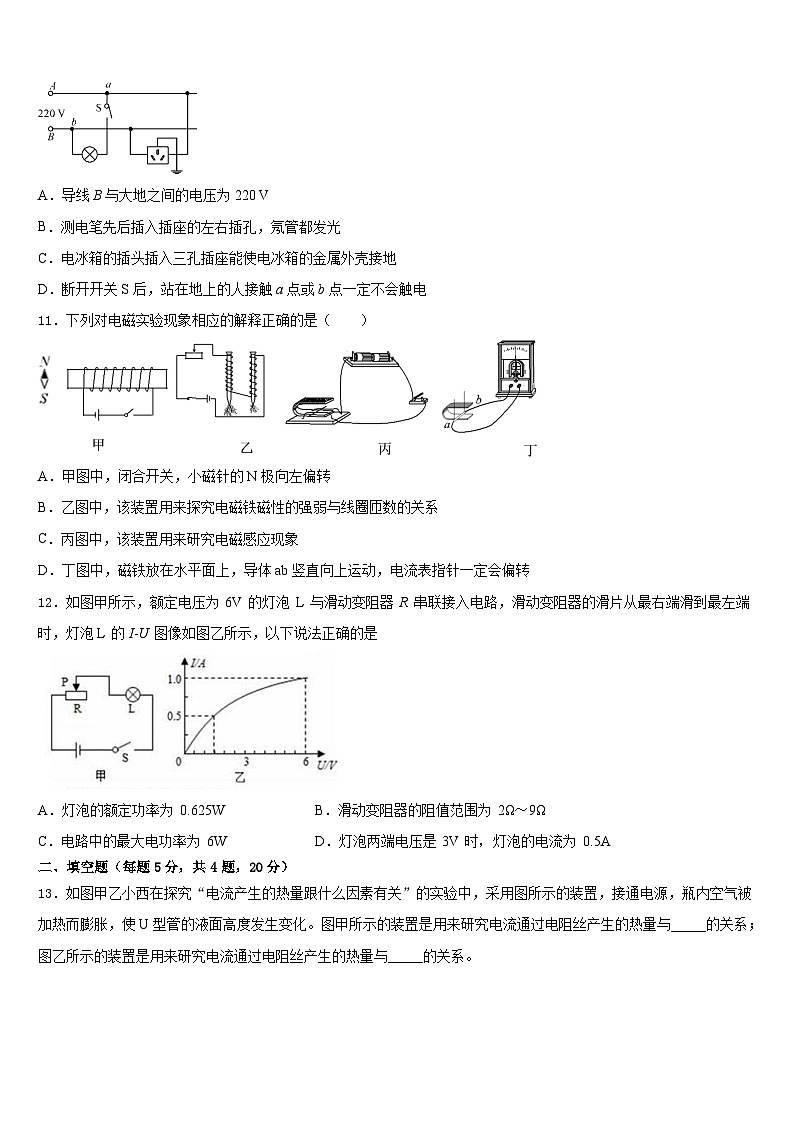

10．如图是正常家庭电路的一部分．下列说法正确的是( )
A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
11．下列对电磁实验现象相应的解释正确的是（ ）
A．甲图中，闭合开关，小磁针的N极向左偏转
B．乙图中，该装置用来探究电磁铁磁性的强弱与线圈匝数的关系
C．丙图中，该装置用来研究电磁感应现象
D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转
12．如图甲所示，额定电压为 6V 的灯泡 L 与滑动变阻器 R 串联接入电路，滑动变阻器的滑片从最右端滑到最左端时，灯泡L 的I-U 图像如图乙所示，以下说法正确的是
A．灯泡的额定功率为 0.625WB．滑动变阻器的阻值范围为 2Ω～9Ω
C．电路中的最大电功率为 6WD．灯泡两端电压是 3V 时，灯泡的电流为 0.5A
二、填空题（每题5分，共4题，20分）
13．如图甲乙小西在探究“电流产生的热量跟什么因素有关”的实验中，采用图所示的装置，接通电源，瓶内空气被加热而膨胀，使U型管的液面高度发生变化。图甲所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系；图乙所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系。
14．在使用测电笔的几种做法中（如图所示），哪些做法是正确的是_______________。
15．已知定值电阻R1∶R2=2∶3，若把它们并联在同一电路中，通电后，它们的电流之比I1∶I2=___；若把它们串联在同一电路中，通电1分钟，R1、R2产生的热量之比Q1∶Q2=___。
16．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V2的示数将______（选填“变大”、“不变”或“变小”），电压表V1与电流表A示数的比值将______（选填“变大”、“不变”或“变小”）。
三、实验题（共12分）
17．（4分）小聪在“探究压力的作用效果”实验中，做了如图所示的三个实验：
（1）小聪是通过观察三次实验时泡沫塑料的_____来比较压力的作用效果．这种科学方法叫_____法．
（2）小聪通过比较_____两次实验，得出结论：在受力面积相同时，压力越_____，压力作用效果越明显．
（3）同组的小军通过比较b、c两次实验，得出结论：压力作用效果与受力面积有关，小聪经过分析，认为小军的结论是_____的（选填“正确”或“错误”），他的理由是：_____．
18．（4分）在测“3.8V”小灯泡电功率实验中：

A． B．
C． D．
(1)请你用笔画线代替导线，滑动变阻器向右移动灯泡变亮，按要求将甲图实物连接完整。
（______）
(2)电路正确连接后，闭合开关，移动滑片，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障可能是_________。
(3)排除故障后，当灯泡正常发光时，电流表的示数如图乙为_______A，灯泡额定功率为_______W。
(4)图丙所示电路中（R阻值已知），无电压表也能测出该灯泡额定功率的是_______。
19．（4分）材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁场。
材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图甲所示。他将一个条形磁铁插入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转。进行多次实验，他都没有发现电流表指针发生偏转。
材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了利用磁场获得电流的愿望。
材料四：法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖。
（1）进行奥斯特实验时，在静止的小磁针上方，需要放置一根导线。为了产生明显的实验现象，该导线放置的方向应该是_____（选填“东西”或“南北”）。
（2）科拉顿的实验中，_____（选填“已经”或“没有”）满足产生感应电流的条件。
（3）科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于_____的科学猜想。
（4）如图乙是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明巨磁电阻的阻值和磁场的关系是_____。
四、作图题（共16分）
20．（8分）请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
21．（8分）根据图中的实物画出相应的电路图。
（______）
五、计算题（共22分）
22．（10分）如图所示电路，已知电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω．求：
（1）S1、S2都闭合时电流表的示数；
（2）S1、S2都断开时电路的总功率。
（3）只闭合S1，电路工作10s产生的热量。
23．（12分）将标有“6V 3W”的灯泡接在3V的电路中时，灯泡消耗的功率是______ W．若要将其接入9V的电路中并使它正常发光则应串联一个阻值是______Ω的电阻．(灯丝电阻不变）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、A
5、D
6、A
7、A
8、D
9、D
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、电阻 电流
14、甲、丙
15、3∶2 2∶3
16、变大 不变
三、实验题（共12分）
17、泡沫塑料的凹陷程度 转换 （a）（c） 大 错误 没有控制压力大小相同
18、 灯泡断路 0.32 1.216 C
19、南北 已经 磁能产生电 巨磁电阻的阻值随磁场的减弱而变大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3A；（2）7.2W；（3）120J。
23、0.75 6
