2023-2024学年河南省驻马店市新蔡县物理九上期末经典试题含答案

这是一份2023-2024学年河南省驻马店市新蔡县物理九上期末经典试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是（ ）
A．IA>IB>IC
B．IAC．UAB＝UBC＝UAC
D．UAC＝UBC+UAB
2．根据图象，以下结论不正确的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．R2的电阻大于R1的电阻
C．电压一定时，电流随着电阻的增大而减小
D．当流过它们的电流相等时，R1的电压最大

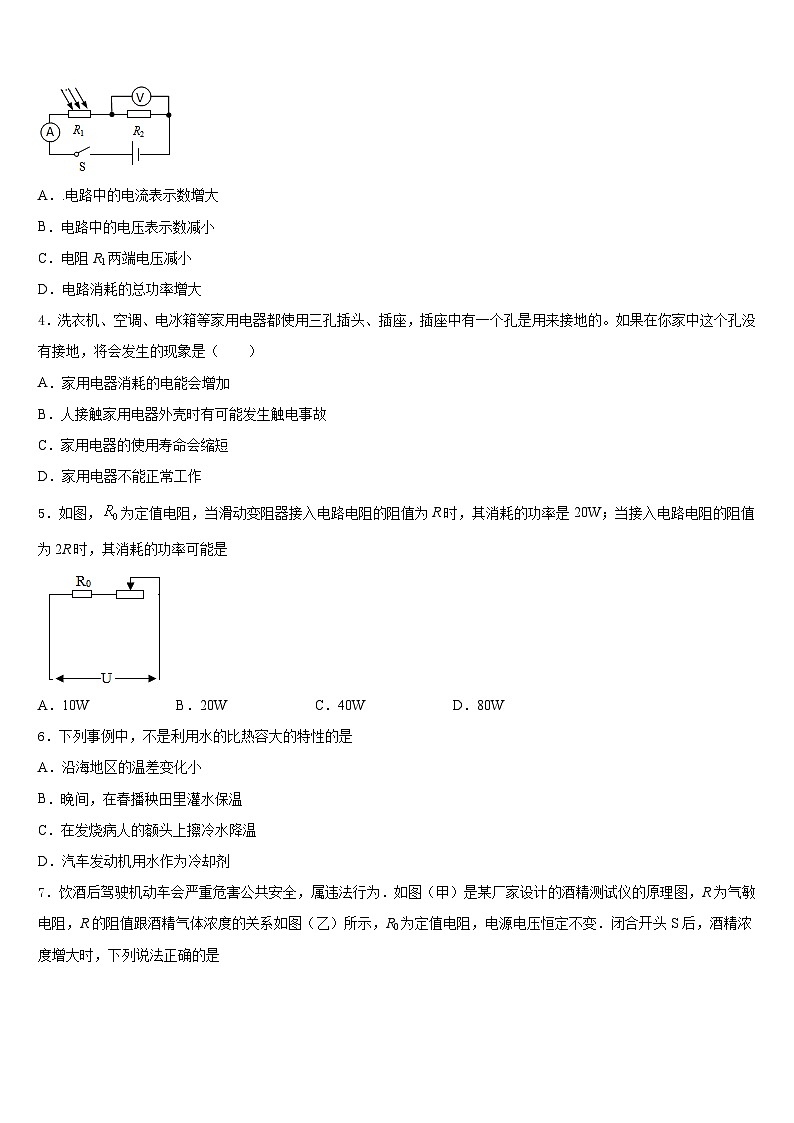

3．如图所示为某光敏电阻的控制电路示意图，电源两端电压保持不变，R2为定值电阻，R1为光敏电阻，其阻值随空气透光程度的减弱而增大。闭合开关S，当空气透光程度减弱时，下列判断中正确的是
A．.电路中的电流表示数增大
B．电路中的电压表示数减小
C．电阻R1两端电压减小
D．电路消耗的总功率增大
4．洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
5．如图，为定值电阻，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是20W；当接入电路电阻的阻值为2R时，其消耗的功率可能是
A．10WB．20WC．40WD．80W
6．下列事例中，不是利用水的比热容大的特性的是
A．沿海地区的温差变化小
B．晚间，在春播秧田里灌水保温
C．在发烧病人的额头上擦冷水降温
D．汽车发动机用水作为冷却剂

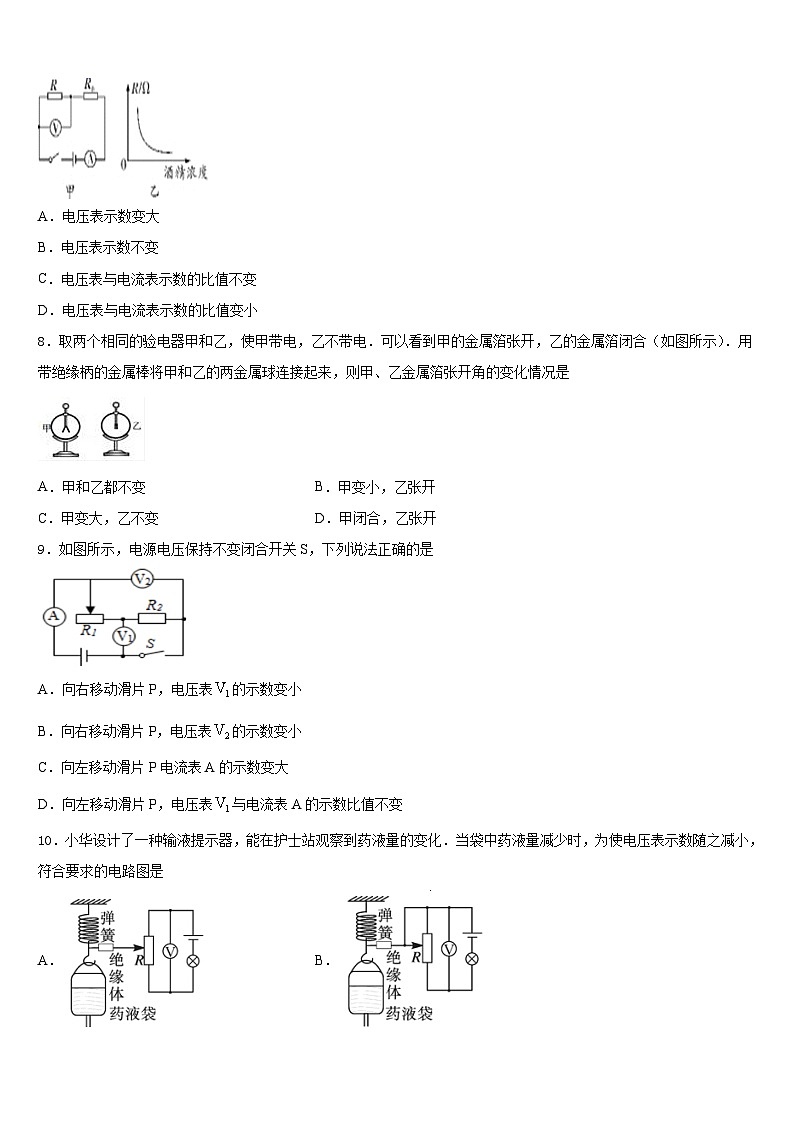

7．饮酒后驾驶机动车会严重危害公共安全，属违法行为．如图（甲）是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图（乙）所示，R0为定值电阻，电源电压恒定不变．闭合开头S后，酒精浓度增大时，下列说法正确的是
A．电压表示数变大
B．电压表示数不变
C．电压表与电流表示数的比值不变
D．电压表与电流表示数的比值变小
8．取两个相同的验电器甲和乙，使甲带电，乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是
A．甲和乙都不变B．甲变小，乙张开
C．甲变大，乙不变D．甲闭合，乙张开
9．如图所示，电源电压保持不变闭合开关S，下列说法正确的是
A．向右移动滑片P，电压表的示数变小
B．向右移动滑片P，电压表的示数变小
C．向左移动滑片P电流表A的示数变大
D．向左移动滑片P，电压表与电流表A的示数比值不变
10．小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是
A．B．
C．D．
11．我国规定的醉酒驾车参考标准为呼气酒精浓度 y≥36×10-3mg/100mL.如图甲是一款新式的呼气式酒精检测仪，如图乙是它的原理图，电源电压恒为 1.5V，定值电阻 R1=40欧，传感器的电阻值 R2与呼气酒精浓度 y 的关系如图丙所示，某驾驶员接受测试时电压表示数为 0.5V， 下列说法正确的是
A．传感器的电阻值 R2 随呼气酒精浓度 y 的增大而增大
B．呼气酒精浓度 y 增大时，电压表的示数随之减小
C．本次测试结果，呼气酒精浓度 y 为 80×10-3mg/100mL
D．本次测试结果，该驾驶员不属于醉酒驾车
12．关于电压，以下说法错误的是（ ）
A．电压是使电路中形成电流的原因
B．电路两端有电压，则电路中一定有电流
C．把一节干电池接在电路中，即使电路没有闭合，干电池两端也会有电压
D．电路中有电流，则电路两端一定有电压
二、填空题（每题5分，共4题，20分）
13．如图是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机（电动机），B是电热丝．若只闭合开关S1吹出的是 风；若S1、S2都闭合，吹出的是 风．
14．如图所示，电源电压恒定不变，开关S由闭合至断开时，电压表示数________（选填“变大”“变小”或“不变”）。
15．英国物理学家法拉第经过十年的不懈努力，发现了_____现象，导致了发电机的发明。三峡水电站的发电机组在运行时是将_____能转化为_____能。
16．如图所示是一种水位自动报警器的原理图。当水位没有达到B金属时，电磁铁中________电流，________灯亮。当水位达到B金属时，电磁铁中________电流，________灯亮。
三、实验题（共12分）
17．（4分）为了比较水和沙子吸热本领的大小，小文做了如图所示的实验:在两个相同的烧杯中，分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如表：
（1）在此实验中用______________表示水和沙子吸热的多少；
（2）分析表中的实验数据可知：当物体温度变化量和______________相同时，水吸收的热量______________（选填“大于”或“小于”）沙子吸收的热量；
（3）如果加热相同的时间，质量相同的水和沙子，___________升高的温度更高．
18．（4分）回顾探究物质吸热能力的实验，解答下列问题。
(1)通常有两种实验方案：
方案一：取相同质量的两种物质，吸收相等的热量，比较_________________；
方案二：取相同质量的两种物质，_________________相同，比较吸收的热量；
(2)为便于开展实验探究，热源相同时，我们将方案中的“吸收的热量”转换为“__________________”，从而知道吸收热量的多少；
(3)下表是小华探究甲、乙两种液体吸热能力时记录的实验数据；
①分析表中信息，小华采用的是__________（选填“方案一”或“方案二”）；
②分析表中数据，可初步得到的结论是：_____________________________；
③如果甲、乙两种液体都可作为发动机冷却液，应选_____液体（选填“甲”或“乙”）作发动机冷却液，效果更好。
19．（4分）学习了电学知识，小明重新探究串并联电路的电流特点，设计了如图所示的电路。
(1)在连接电路时，开关应处于_____状态。
(2)要探究并联电路的电流特点，应_____（填开关的通断情况），若此时再闭合开关S3，会造成电流表_____（填“A”“A1”或“A2”）被烧坏的不良后果。
①实验操作正确并经过多次实验，得到的数据记录在表中，分析数据，得到并联电路的电流特点是：_____（用字母公式表示）。
②进行多次实验的主要目的是_____（填序号）。
A．寻找普遍规律 B．减小电流测量误差。
(3)要探究串联电路的电流特点，应_____（填开关的通断情况）。某次实验小明观察到灯L1发光，L2不发光，发生这种现象的原因可能是_____（填序号）。
A．灯L2短路 B．灯L2断路 C．两灯比较，灯L2的电阻太小 D．两灯比较，通灯L2的电流太小
四、作图题（共16分）
20．（8分）某家庭用的壁灯上有两盏白炽灯，用一个开关控制它们的通断。请在图中画出该电路的连接。
（_____）
21．（8分）请在图中的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联电路．
五、计算题（共22分）
22．（10分）如图所示，电源电压不变，小灯泡标有“6V 3 W”字样，滑动变阻器最大阻值为24Ω，求：
（1）小灯泡正常工作5分钟将消耗多少电能?
（2）当滑片P在中点时，小灯泡恰好正常发光，则电源电压为多少伏?
23．（12分）小明家电热水器铭牌标识为“220V1000W”。由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表的转盘转了225转，电能表规格如图所示。问：
（1）“220V1000W”新热水器电热丝的电阻值是多少；
（2）小明测得该电热水器的实际电功率是多少；
（3）该电热水器氧化电热丝的实际电阻值是多少（计算结果只保留整数）。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、B
5、B
6、C
7、D
8、B
9、D
10、C
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、冷 热
14、变大
15、电磁感应 机械 电
16、无 绿 有 红
三、实验题（共12分）
17、酒精灯加热时间 质量 大于 沙子
18、温度的变化 升高的温度 加热的时间 方案二 甲吸热能力强 甲
19、断开 闭合开关S、S1、S2，断开S3 A A 闭合开关S、S3，断开S1、S2 A
四、作图题（共16分）
20、
21、如图所示
五、计算题（共22分）
22、 (1)900J；(2)12V
23、 (1)48.4Ω；(2)900W；(3)54Ω。
质量/g
升温10℃所需时间/s
升温20℃所需时间/s
升温30℃所需时间/s
沙子
30
64
92
124
水
30
92
163
220
液体
质量m/g
初温t1 /℃
末温t2 /℃
加热时间t /min
吸热情况
甲
10
30
40
6
多
乙
10
30
40
3
少
实验次数
I1/A
I2/A
I/A
1
0.2
0.5
0.7
2
0.3
0.3
0.6
3
0.4
0.6
1.0
