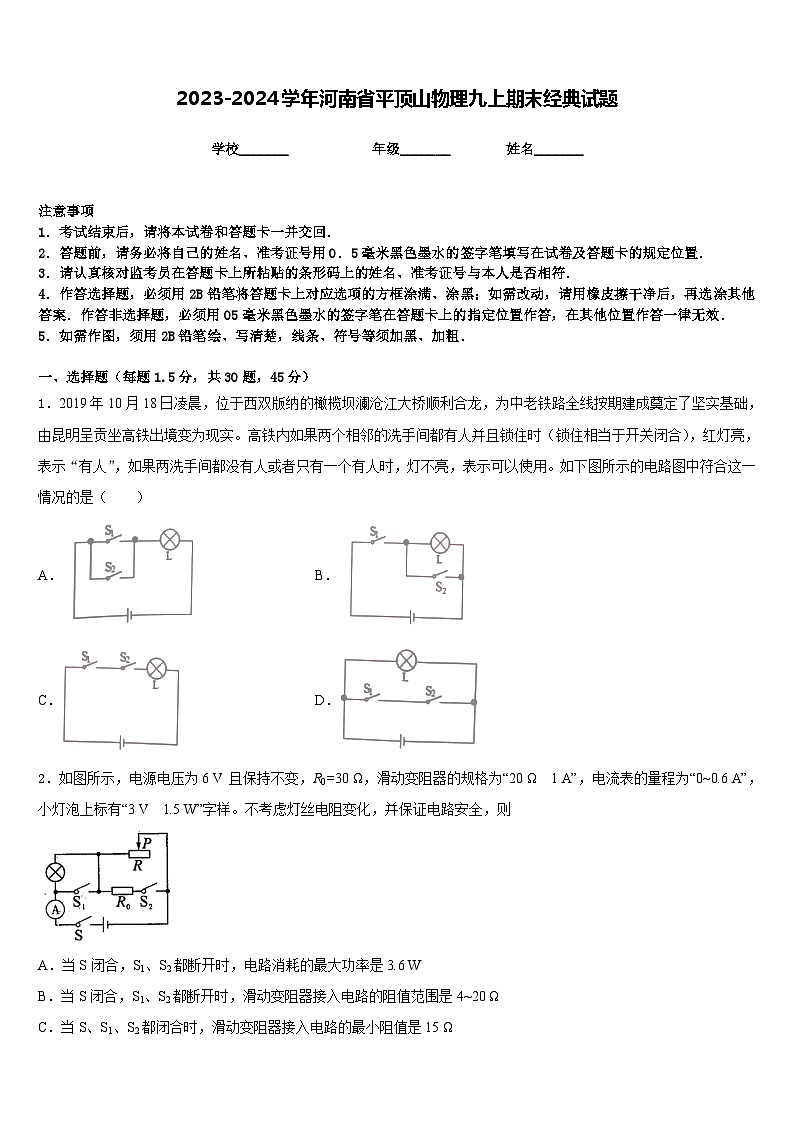

2023-2024学年河南省平顶山物理九上期末经典试题含答案

这是一份2023-2024学年河南省平顶山物理九上期末经典试题含答案，共13页。试卷主要包含了图中对于四幅图的说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。如下图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．
2．如图所示，电源电压为6 V 且保持不变，R0=30 Ω，滑动变阻器的规格为“20 Ω 1 A”，电流表的量程为“0~0.6 A”，小灯泡上标有“3 V 1.5 W”字样。不考虑灯丝电阻变化，并保证电路安全，则
A．当S闭合，S1、S2都断开时，电路消耗的最大功率是3.6 W
B．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4~20 Ω
C．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15 Ω

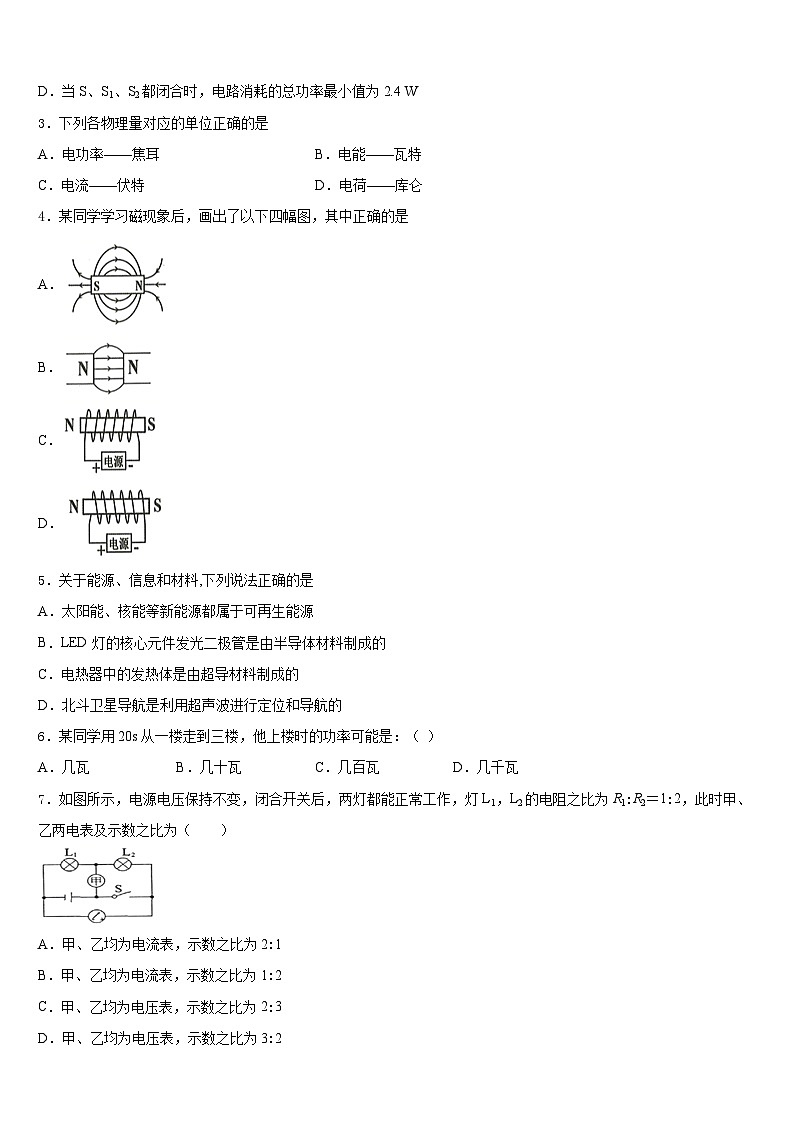

D．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4 W
3．下列各物理量对应的单位正确的是
A．电功率——焦耳B．电能——瓦特
C．电流——伏特D．电荷——库仑
4．某同学学习磁现象后，画出了以下四幅图，其中正确的是
A．
B．
C．
D．
5．关于能源、信息和材料,下列说法正确的是
A．太阳能、核能等新能源都属于可再生能源
B．LED灯的核心元件发光二极管是由半导体材料制成的
C．电热器中的发热体是由超导材料制成的
D．北斗卫星导航是利用超声波进行定位和导航的
6．某同学用20s从一楼走到三楼，他上楼时的功率可能是：（ ）
A．几瓦B．几十瓦C．几百瓦D．几千瓦
7．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1:R2＝1:2，此时甲、乙两电表及示数之比为（ ）
A．甲、乙均为电流表，示数之比为2:1
B．甲、乙均为电流表，示数之比为1:2
C．甲、乙均为电压表，示数之比为2:3
D．甲、乙均为电压表，示数之比为3:2
8．一箱汽油用掉一半后，剩下一半的哪个量也是原来的一半？
A．密度B．比热容C．热值D．质量
9．下列有关于电表的使用方法说法错误的是（ ）
A．电压表应与被测电路串联
B．电流表不可以直接与电源两极相连
C．电流应当从电表的正接线柱流入，从负接线柱流出
D．所测量的电流和电压不能超过电表的量程
10．图中对于四幅图的说法正确的是（ ）
A．甲图的实验说明通电导体周围存在磁场
B．乙图的实验所揭示的原理可制成电动机
C．丙图是演示电磁感应现象的实验装置
D．丁图中话筒利用了丙图的原理
11．如图所示是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是
A．B．
C．D．
12．下列关于热现象的描述中不正确的是
A．墙内开花墙外香，这是扩散现象B．液体很难被压缩，因为分子间存在斥力
C．水和煤油升高相同的温度，水吸收的热量较多D．湿衣服凉在通风的地方能够加快它的水分蒸发
13．如图所示，电源电压保持不变，闭合开关S，电压表和电流表均有示数，再闭合开关S1，则下列说法正确的是（ ）
A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变
C．电流表示数不变，电路的总功率变小D．电压表示数与电流表示数比值不变
14．现代火箭用液态氢作燃料，是因为它具有（ ）
A．较高的凝固点B．较低的沸点
C．较大的比热容D．较大的热值
15．下列关于水的描述正确的是（ ）
A．一杯水比半杯水的比热容大B．0℃的水没有内能
C．沸水含有的热量比冷水的多D．0℃的水分子间存在引力和斥力
16．如图所示，小强乘坐自动扶梯匀速上升的过程中，他的
A．动能不变，重力势能增大，机械能增大
B．动能减小，重力势能增大，机械能不变
C．动能增大，重力勢能减小，机械能不变
D．动能不变，重力勢能减小，机械能减小
17．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V、1.2VB．6V、1.2VC．1.2V、6VD．1.2V、4.8V
18．如图所示，现代家装中很多人都在家中安装“水地暖”，其管内使用热水为热媒传递热量，主要是利用水的（ ）
A．密度较大B．比热容较大C．沸点较高D．凝固点较高
19．下列图像表示物体做匀速直线运动的是（ ）
A．B．C．D．
20．如图所示的电路，电源电压为3V且保持不变，定值电阻R1＝1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是
A．滑动变阻器的最大功率为1.44W
B．滑动变阻器的最大功率为2W
C．滑动变阻器的最大功率为2.25W
D．电压表示数从0V增大到2.4V
21．如图所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。闭合开关，下列说法正确的是（ ）
A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大
B．电路的总功率最大值为10.8W
C．小灯泡的电功率最小值为0.75W
D．滑动变阻器允许调节的范围是24Ω—100Ω
22．下图所涉及的物理知识正确的是（ ）
A．如图现象中，同时工作的用电器过多，不会使家庭电路电路过大
B．如图是开关与电灯的连接
C．空气推动塞子时，内能增大
D．如图说明同种电荷相互吸引
23．通常情况下，下列关于金属丝电阻的说法中正确的是
A．金属丝的电阻只与它的长度有关
B．金属丝的电阻与它的横截面积无关
C．长度和横截面积不变的金属丝阻值一定不变
D．长度和横截面积相同的两段金属丝阻值可能相等
24．如图所示的电路中，电源电压保持不变．闭合开关后S后，当滑动变阻器的滑片P向左移动时．下列判断正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
25．下列做法不符合安全用电要求的是
A．电灯开关必须接在零线上
B．家用电器的金属外壳一定要接地
C．家用电器失火时，必须先切断电源，然后再救火
D．不要用湿布擦抹电器
26．有关生活用电，下列说法中正确的是
A．使用测电笔时，手一定要接触笔尾金属体
B．教室里同一个开关控制三盏灯，同时亮同时灭，是因为这三盏灯之间是串联的
C．空气开关跳闸，一定是因为电路总功率过大造成的
D．电能表转盘转得越快，用电器消耗的电能越多
27．以下火情，可以用水进行扑救的是（ ）
A．电器起火B．油锅起火C．汽油起火D．轮胎起火
28．如图所示，是我们在学习《热和能》时做过的一些实验，有关表述正确的是（ ）
A．甲图：液体的蜡在凝固时体积缩小，是由于构成物质的分子在排列方式上发生了变化
B．乙图：用来探究蒸发快慢与液体表面积的关系
C．丙图：悬挂重物不能把两铅块分开，说明分子间只存在引力
D．丁图：液化石油气采用降低温度的方法液化后储存在钢罐的
29．已知物体A的内能小于物体B的内能，下列说法中正确的是（ ）
A．物体A的温度一定低于物体B的温度
B．物体A的质量一定小于物体B的质量
C．物体A有可能可以把热量传递给物体B
D．当物体的温度降到0℃，其内能为零
30．下列说法中正确的是
A．电流做功的过程就是电能转化为内能的过程
B．电功率是表示的电流做功快慢的物理量
C．用电器的电功率越大，做功就越多
D．用电器的额定功率越大，消耗的电能就越多
二、填空题（每空1分，共10题，20分）
31．如果将2Ω和8Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为0.2A；再把它们并联接入同一电路中，则干路的电流应为_____A。
32．家庭电路中的同一个插排上连接了多个大功率用电器。用电器所接电压是______V；在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的_______效应而引发火灾。
33．现设计一个既能吹冷风、又能吹热风的电吹风，应该在图所示简化电路图的虚线框中放置电动机或发热电阻丝．要达到断开S1、闭合S2时吹冷风，闭合S1、S2时吹热风的目的，则应当将__________放置在甲处，将__________放置在乙处．（两空均选填“电动机”或“电阻丝”）
34．图中电源电压保持不变，灯泡L标有“6V，3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=__Ω；由于电池使用过久，电源实际电压只有4.8V，则该灯泡工作的实际功率为________W．
35．标有“6V，6W”的灯泡L1和“6V，3W”的灯泡L2串联接入电路中，通过两灯的电流之比是 ______ ，两灯在相同时间内消耗的电能之比为 _______ 。（不考虑温度对灯丝电阻的）
36．食物也是一种“燃料”，营养成分在人体细胞里与氧结合，提供细胞组织所需的能量，这种过程没有火焰，但____能同样可以转化为_____能，因此人的体温保持在37℃左右。一盒标有“能量：328 kJ/100 mL”的牛奶，其中“能量”的含义跟______(填 “内能”“热量”或“热值”)相似。
37．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象___________判定两灯是串联的（选填“能”或“不能”）。小明断开开关后，拧下L1，再闭合开关，发现L2不亮了，由此可以说明两灯是_____联的。 拧上L1后，再次闭合开关，细心的小明发现L1比L2亮，于是，他认为通过L1的电流大于L2的电流。小明的这个判断___________（选填“正确”或“不正确”）。
38．如图甲，定值电阻R2的阻值为40Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为_______A，电源电压为______V，R1的阻值为______Ω.
39．在探究通电螺线管外部磁场方向的实验中，小阳小组的同学在螺线管的左端放上一个小磁针，通电后发现小磁针的指向如图甲所示；接下来他们通过对调电池的正负极改变了螺线管中的电流方向，发现小磁针静止时南北极所指方向发生了改变，如图乙所示该实验中小磁针的作用是______，请你写出小阳小组同学所探究的问题是______．
40．如今己是电气化时代，小芳同学回到家中会同时使用多种家用电器。当她每多接通一个家用电器，家庭电路的总电阻_____（选填“变大”或“变小”）。电热水器（铭牌如图甲）是利用电流的_____，工作的图乙的电能表允许接入的最大功率是_____W；若只有电热水器接入电路且正常工作12min，电能表的转盘转过_____转。
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡电功率”的实验中，电源电压恒为 6V，小灯泡的额定电压为 2.5V，正常发光时灯丝电阻约为 10Ω，所用滑动变阻器的最大阻值 40Ω。
请用笔画线代替导线在图甲中完成实物电路的连接；
（__________________________）
(2)同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故 障可能是________(选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”)；
(3)某次实验中，同学们看到电压表示数为 1.8V，要使灯泡 L 正常发光应向____________(选填“左” 或“右”)端移动滑片，同时视线应注意观察电压表示数，当灯正常发光时，电流表示数如图乙所示， 则小灯泡的额定功率是_________W；
(4)某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻，并使电压表的示 数始终保持 2V 不变，多次更换阻值不同的定值电阻，记录各次电流表的示数，在不更换其他器材 的情况下，为了能够完成实验，他更换的定值电阻的阻值不能大于_______Ω。
42．小强随家人到海边玩耍时，发现阳光下的海水和岸边的沙子温差很大．于是他设计了如图甲所示的实验装置想比较沙子和水这两种物质比热容的差异．实验过程中所使用仪器规格完全相同．请你来帮他完成实验：
（1）测量出______相同的水和沙子，然后安装仪器，并记下沙子和水的初始温度．
（2）在实验时只要控制_______相同就可以确定水、沙子吸收了相同的热量；图乙为小强记录的实验数据，是可知沙子的比热容_______水的比热容（选填“大于”、“小于”或“等于”）
（3）完成实验后小强认为本套实验装置还有许多可以改进的地方，请你帮他提出一条改进意见：________．
四、计算题（每题10分，共2题，20分）
43．下表是某型号电烤箱铭牌上的部分参数，其内部简化电路如图，R1和R2均为电阻丝。
（1）当开关S1闭合、S2断开时，电烤箱处于__温档（选填“高”或“低”）；
（2）求在此档位上正常工作0.5h所消耗的电能；__
（3）求R1、R2的阻值。____
44．如图所示，电源电压保持不变，R1=12Ω，滑动变阻器R2的最大阻值是72Ω，小灯泡L标“6V 3W”字样，忽略灯丝电阻随温度的变化，电流表的量程为0～3A，当开关S2、S3断开，S1闭合，小灯泡L恰好正常发光。求：
（1）电源电压U；
（2）当开关S1、S3断开，S2闭合，滑动变阻器R2置于中点时，小灯泡L的实际功率；
（3）当开关S1、S2、S3都闭合时，调动滑动变阻器的滑片P，在电流不超过电流表量程的情况下，滑动变阻器R2连入的最小电阻。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、C
3、D
4、C
5、B
6、C
7、C
8、D
9、A
10、A
11、A
12、C
13、D
14、D
15、D
16、A
17、A
18、B
19、A
20、C
21、C
22、B
23、D
24、B
25、A
26、A
27、D
28、A
29、C
30、B
二、填空题（每空1分，共10题，20分）
31、1.25
32、220 热
33、电阻丝电动机
34、20 1.92
35、1:1 1:2
36、化学能 内能 热量
37、不能 串 不正确
38、1.5 12 10
39、 判断磁场的方向 通电螺线管外部磁场方向与电流的方向是否有关
40、变小 热效应 4400 1200
三、实验题（每空1分，共2题，15分）
41、 小灯泡断路 左 0.6 20
42、质量 加热时间 小于 用玻璃棒对水和沙子进行搅拌，使其受热均匀
四、计算题（每题10分，共2题，20分）
43、低 7.92×105 J 或0.22kwh 44Ω、66Ω
44、（1）12V；（2）0.75W；（3）6Ω
