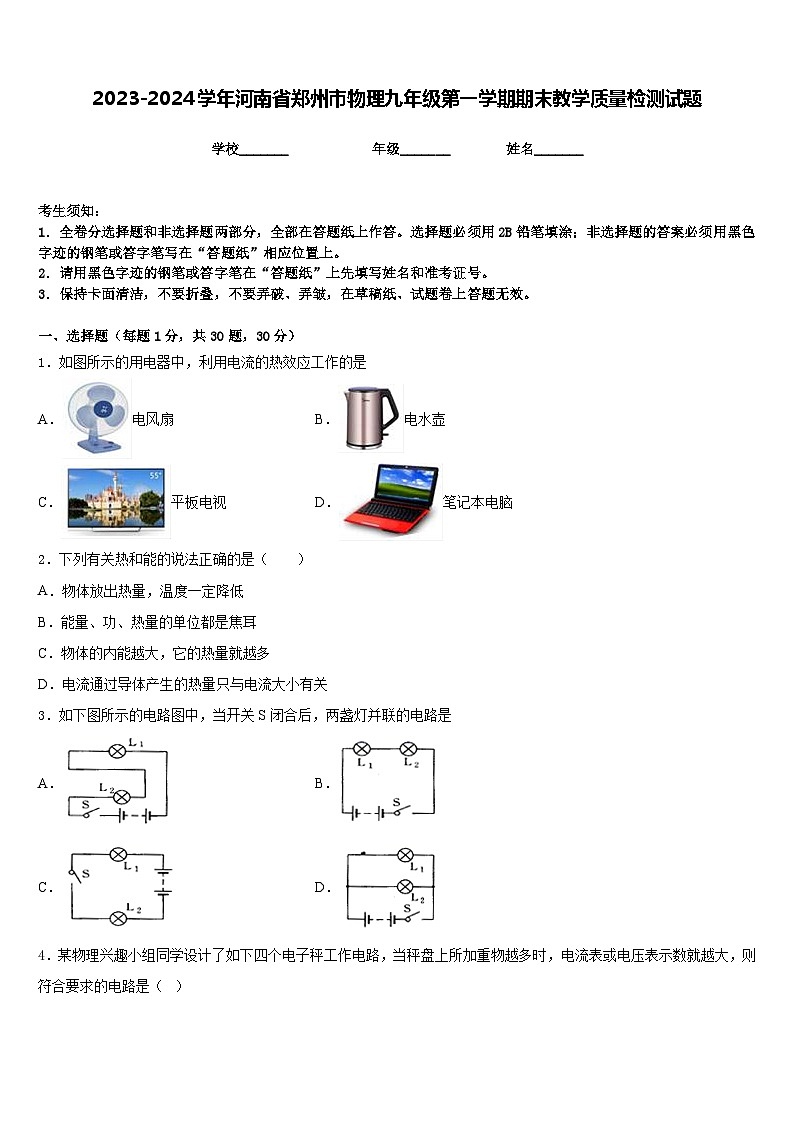

2023-2024学年河南省郑州市物理九年级第一学期期末教学质量检测试题含答案

这是一份2023-2024学年河南省郑州市物理九年级第一学期期末教学质量检测试题含答案，共9页。试卷主要包含了以下温度中，最接近的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示的用电器中，利用电流的热效应工作的是
A．电风扇B．电水壶
C．平板电视D．笔记本电脑
2．下列有关热和能的说法正确的是（ ）
A．物体放出热量，温度一定降低
B．能量、功、热量的单位都是焦耳
C．物体的内能越大，它的热量就越多
D．电流通过导体产生的热量只与电流大小有关
3．如下图所示的电路图中，当开关S闭合后，两盏灯并联的电路是
A．B．
C．D．

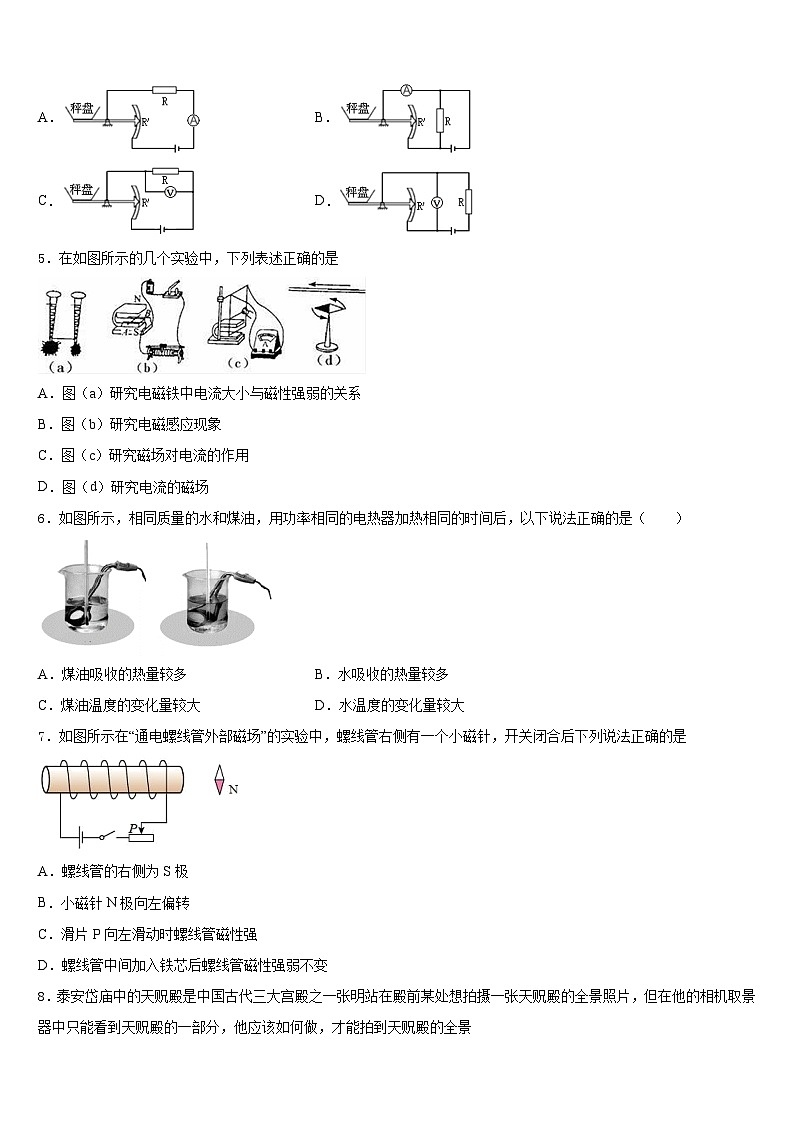

4．某物理兴趣小组同学设计了如下四个电子秤工作电路，当秤盘上所加重物越多时，电流表或电压表示数就越大，则符合要求的电路是（ ）
A．B．
C．D．
5．在如图所示的几个实验中，下列表述正确的是
A．图（a）研究电磁铁中电流大小与磁性强弱的关系
B．图（b）研究电磁感应现象
C．图（c）研究磁场对电流的作用
D．图（d）研究电流的磁场
6．如图所示，相同质量的水和煤油，用功率相同的电热器加热相同的时间后，以下说法正确的是（ ）
A．煤油吸收的热量较多B．水吸收的热量较多
C．煤油温度的变化量较大D．水温度的变化量较大
7．如图所示在“通电螺线管外部磁场”的实验中，螺线管右侧有一个小磁针，开关闭合后下列说法正确的是
A．螺线管的右侧为S极
B．小磁针N极向左偏转
C．滑片P向左滑动时螺线管磁性强
D．螺线管中间加入铁芯后螺线管磁性强弱不变

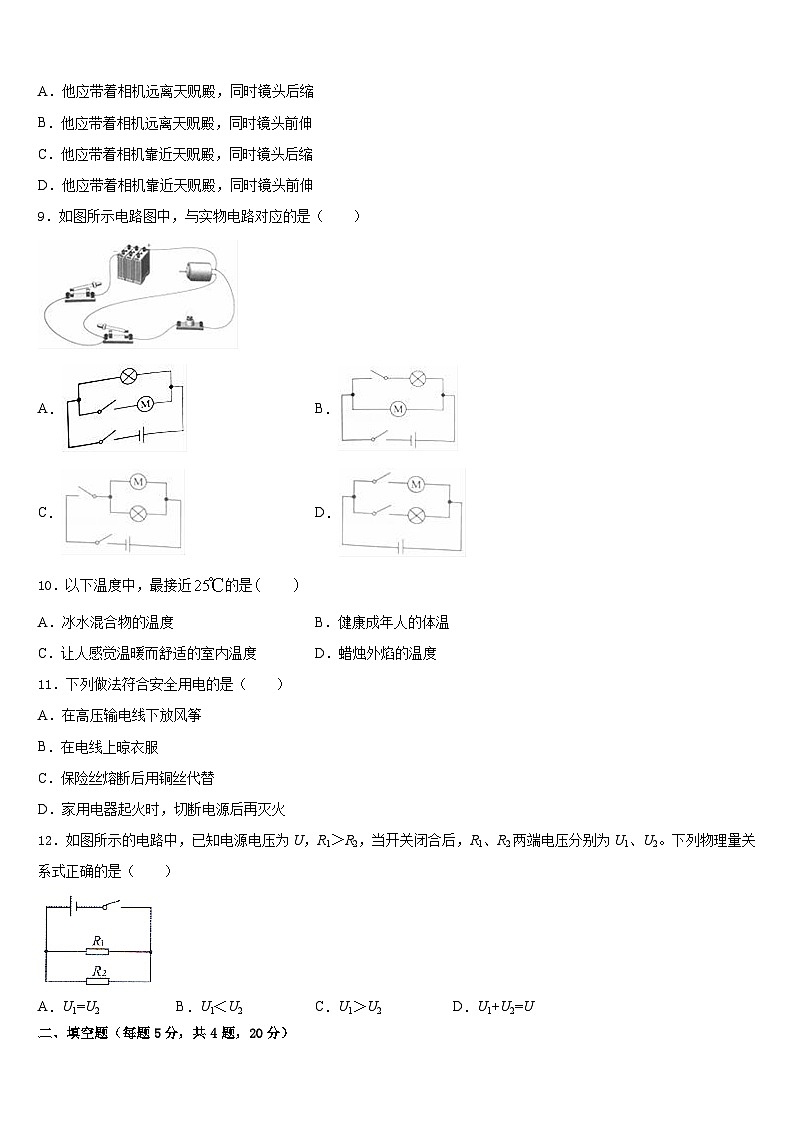

8．泰安岱庙中的天贶殿是中国古代三大宫殿之一张明站在殿前某处想拍摄一张天贶殿的全景照片，但在他的相机取景器中只能看到天贶殿的一部分，他应该如何做，才能拍到天贶殿的全景
A．他应带着相机远离天贶殿，同时镜头后缩
B．他应带着相机远离天贶殿，同时镜头前伸
C．他应带着相机靠近天贶殿，同时镜头后缩
D．他应带着相机靠近天贶殿，同时镜头前伸
9．如图所示电路图中，与实物电路对应的是（ ）
A．B．
C．D．
10．以下温度中，最接近的是
A．冰水混合物的温度B．健康成年人的体温
C．让人感觉温暖而舒适的室内温度D．蜡烛外焰的温度
11．下列做法符合安全用电的是（ ）
A．在高压输电线下放风筝
B．在电线上晾衣服
C．保险丝熔断后用铜丝代替
D．家用电器起火时，切断电源后再灭火
12．如图所示的电路中，已知电源电压为U，R1＞R2，当开关闭合后，R1、R2两端电压分别为U1、U2。下列物理量关系式正确的是（ ）
A．U1=U2B．U1＜U2C．U1＞U2D．U1+U2=U
二、填空题（每题5分，共4题，20分）
13． (1)如图，把燃料放在带活塞的厚玻璃筒里，把活塞迅速上压，筒内空气温度升高，这是通过_________（选填“热传递”或“做功”）途径使管内气体的内能增加；
(2)紧接着，燃料燃烧，产生高温高压的气体把活塞往下推，此过程的能量转化情况是__________，与图汽油机哪个冲程中的能量转化情况相同？____（填字母）
A．B．C．D．
(3)如图是甲、乙两台汽油机的能量流向及比例，若将甲汽油机更换成乙汽油机，机械效率将______（选填“增大”、“减小”或“不变”，下同），尾气带走的能量将______ ，摩擦损失的能量所占比例将______。
14．照明电路中的白炽灯和开关是_____联的；洗衣机、电视机、电冰箱等家用电器之间是_____联的．
15．马路上的路灯都是______(并／串)联的，一节干电池的电压是_________V，人体的安全电压为________V。
16．如图所示，ab是一轻质金属棒，用两根细导线吊着悬在蹄形磁铁中间，灵敏电流计可以检查电路中微弱的电流。当开关S置于不同的位置时，可研究不同的电磁现象：当开关S接到位置___（选填“1”或“2”）时，可以观察磁场对通电导体的作用；当开关S接到另一位置时，可探究______现象，利用该原理我们制造了________（选填“电动机”或“发电机”）。
三、实验题（共12分）
17．（4分）某同学利用如图所示的电路探究“电流与电压、电阻的关系”。
（1）实验开始时，滑动变阻器的作用是_____；在探究通过导体的电流与导体两端电压关系时，滑动变阻器的作用是_____；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是_____。（从下列的选项中选择相应的字母填入）
A．改变电路中的电流 B．改变电阻两端的电压
C．控制电阻两端的电压一定 D．保护电路
（2）小明将10Ω的电阻接入电路中，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数，此过程小明实际探究的问题是电流与_____的关系
（3）小明又一次探究活动后，得到的实验记录记录在下表中。分析表中的数据，你能得出的结论是_____
18．（4分）实验小组的同学为了探究影响电流产生热量的因素，准备了两个相同的烧瓶，内装质量相等的煤油，两个带有橡胶塞的规格完全相同的温度计，三个规格完全相同的滑动变阻器，四根阻值不同（R1 >R2 ；R3=R4）的电阻丝，以及电源、开关、导线等。两个实验小组的同学根据现有的实验器材，分别设计了如图甲、乙所示两个方案。
(1)甲方案可探究当_______和通电时间一定时，电流产生的热量跟电阻的关系。闭合开关，通电一段时间后，温度升高较多的是______温度计。（选填“A”或“B”）。
(2)乙方案可探究当电阻和通电时间一定时，电流产生的热量跟______的关系。闭合开关，通电一段时间后，温度升高较多的是______温度计。（选填“C” 或“D”）。
19．（4分）如图所示，小明进行“伏安法测量电阻”的实验：
（1）请帮助小明根据电路图甲将实物电路乙连接完整（导线不能交叉）
（___）
（2）电路连接好后，当小明准备闭合开关开始实验时，滑动变阻器的滑片应该滑到____（选填“A”或“B”）端．
（3）小明闭合开关，并调节滑动变阻器，发现电流表没有示数，但电压表有示数且无变化，则电路原因可能是____．
（4）小明排除故障后，调节滑动变阻器，当电压表读数为2.6V时，电流表的示数如图丙所示，则该定值电阻的阻值是____．
（5）小明还想探究电流与电阻的关系，请你帮助小明设计数据记录表格____．
四、作图题（共16分）
20．（8分）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
（____）
21．（8分）在图中，画出入射光线经过透镜后的折射光线。
（______）
五、计算题（共22分）
22．（10分）如图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图所示．（设电源电压保持不变）
求：
（1）电源电压U是多少？
（1）通过定值电阻R1的电流是多少？
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R1，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1还是R1．
（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值．
23．（12分）在相距20 km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01 Ω．现输电线在某处发生短路，为了确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量．当电压表的示数为1.5 V时，电流表的示数为30 mA，则可确定短路位置离甲地_______km．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、D
5、D
6、C
7、C
8、A
9、B
10、C
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、做功 内能转化为机械能 C 增大 减小 不变
14、串；并
15、并 1.5 不高于36
16、1 电磁感应 发电机
三、实验题（共12分）
17、D AB C 电压 电压不变时，电流与电阻成反比
18、电流 A 电流 C
19、； B； 电阻Rx断路； 10Ω；
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）9V；（1）1.1A；（3）R1； 10Ω．
23、2.5
电流I/A
1.20
0.60
0.40
0.30
0.24
0.20
电阻R/Ω
5
10
15
20
25
30
物理量
实验次数
电压（U/V）
电阻（R/Ω）
电流（I/A）
1
2
3
