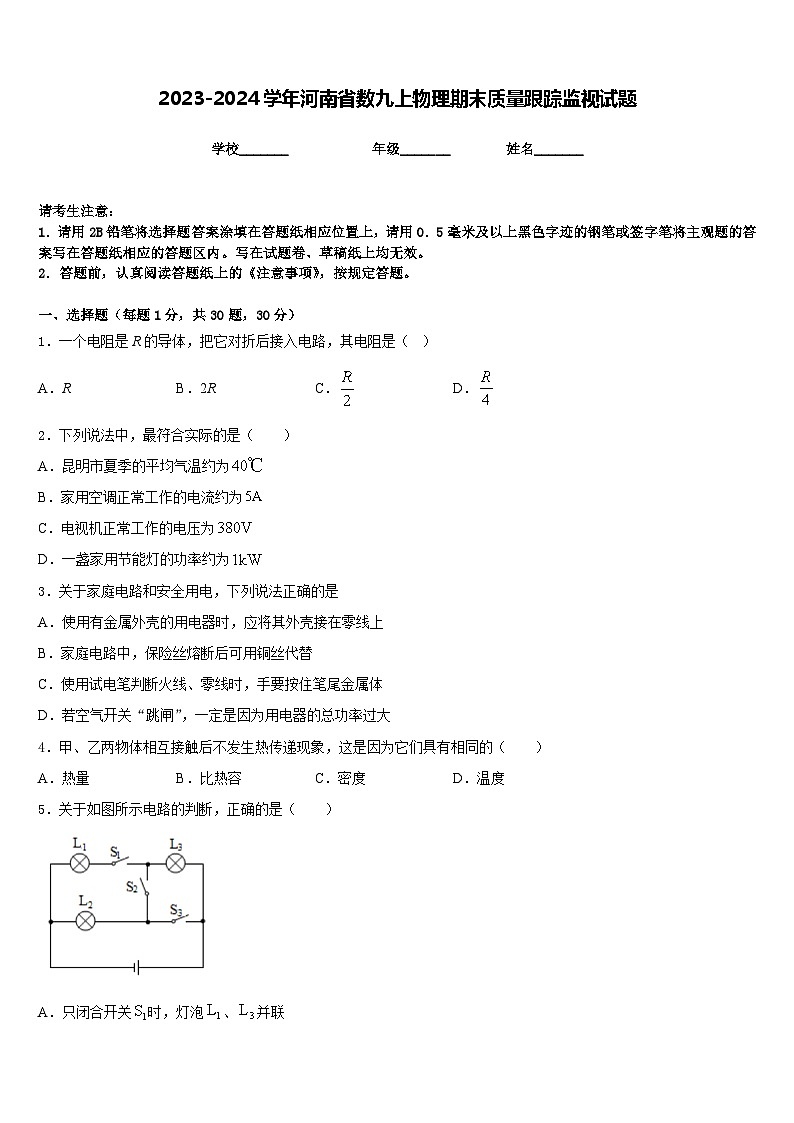

2023-2024学年河南省数九上物理期末质量跟踪监视试题含答案

这是一份2023-2024学年河南省数九上物理期末质量跟踪监视试题含答案，共8页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．一个电阻是R的导体，把它对折后接入电路，其电阻是（ ）
A．RB．2RC．D．
2．下列说法中，最符合实际的是（ ）
A．昆明市夏季的平均气温约为
B．家用空调正常工作的电流约为
C．电视机正常工作的电压为
D．一盏家用节能灯的功率约为
3．关于家庭电路和安全用电，下列说法正确的是
A．使用有金属外壳的用电器时，应将其外壳接在零线上
B．家庭电路中，保险丝熔断后可用铜丝代替
C．使用试电笔判断火线、零线时，手要按住笔尾金属体
D．若空气开关“跳闸”，一定是因为用电器的总功率过大
4．甲、乙两物体相互接触后不发生热传递现象，这是因为它们具有相同的（ ）
A．热量B．比热容C．密度D．温度
5．关于如图所示电路的判断，正确的是（ ）
A．只闭合开关时，灯泡、并联

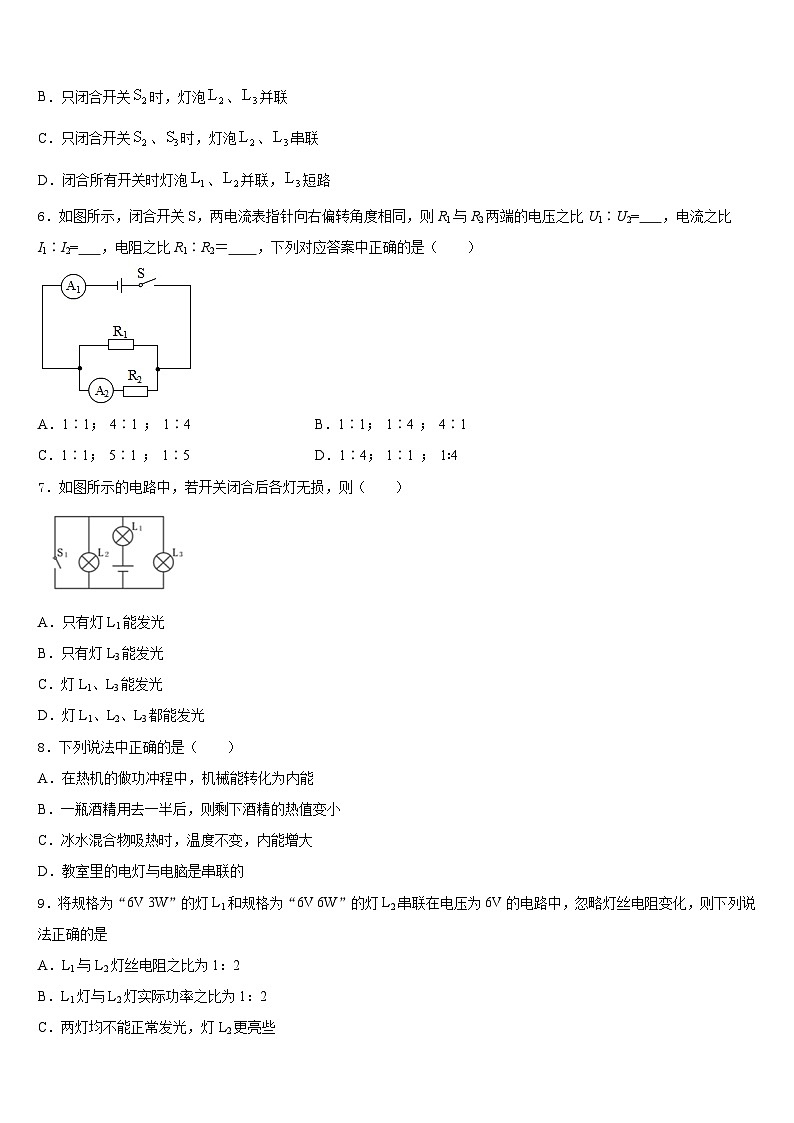

B．只闭合开关时，灯泡、并联
C．只闭合开关、时，灯泡、串联
D．闭合所有开关时灯泡、并联，短路
6．如图所示，闭合开关S，两电流表指针向右偏转角度相同，则R1与R2两端的电压之比U1∶U2= ，电流之比I1∶I2= ，电阻之比R1∶R2＝ ，下列对应答案中正确的是（ ）
A．1∶1； 4∶1 ； 1∶4B．1∶1； 1∶4 ； 4∶1
C．1∶1； 5∶1 ； 1∶5D．1∶4； 1∶1 ； 1∶4
7．如图所示的电路中，若开关闭合后各灯无损，则（ ）
A．只有灯L1能发光
B．只有灯L3能发光
C．灯L1、L3能发光
D．灯L1、L2、L3都能发光
8．下列说法中正确的是（ ）
A．在热机的做功冲程中，机械能转化为内能
B．一瓶酒精用去一半后，则剩下酒精的热值变小
C．冰水混合物吸热时，温度不变，内能增大
D．教室里的电灯与电脑是串联的
9．将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是
A．L1与L2灯丝电阻之比为1：2
B．L1灯与L2灯实际功率之比为1：2
C．两灯均不能正常发光，灯L2更亮些

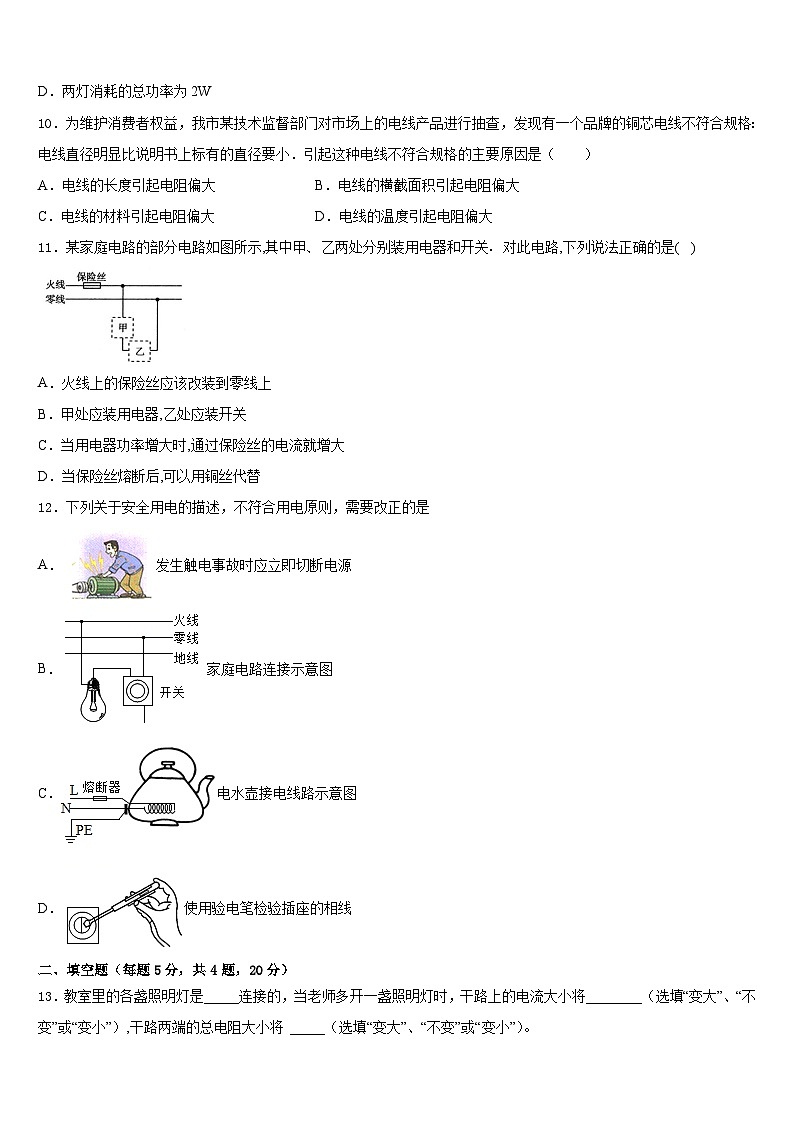

D．两灯消耗的总功率为2W
10．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．引起这种电线不符合规格的主要原因是（ ）
A．电线的长度引起电阻偏大B．电线的横截面积引起电阻偏大
C．电线的材料引起电阻偏大D．电线的温度引起电阻偏大
11．某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是( )

A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
12．下列关于安全用电的描述，不符合用电原则，需要改正的是
A．发生触电事故时应立即切断电源
B．家庭电路连接示意图
C．电水壶接电线路示意图
D．使用验电笔检验插座的相线
二、填空题（每题5分，共4题，20分）
13．教室里的各盏照明灯是_____连接的，当老师多开一盏照明灯时，干路上的电流大小将________（选填“变大”、“不变”或“变小”）,干路两端的总电阻大小将 _____（选填“变大”、“不变”或“变小”）。
14．为缓解持续高温天热带来的干旱，2019年8月9日至8月11日，无为县相关部门抓住时机在昆山进行人工增雨作业，火箭在加速上升的过程中，火箭的动能________，机械能______ （选填“减小”、“不变”或“增大”）。
15．两个电阻，分别标有“3V、0.5A”和“6V，0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过_____A；将它们并联后接入电路使用，那么电路两端的电压不能超过_____V，干路上的最大电流为_____A．
16．如图所示，探究某种液态物质凝固过程中温度随时间变化规律，依据实验数据描绘出了该液态物质在凝固过程中温度随时间变化图像，由图像可知，该物质是_____（选填“晶体”或“非晶体”），从第3分钟到第8分钟这段时间内该物体的内能_____（选填“增加”、“减少”或“不变”）。
三、实验题（共12分）
17．（4分）实验桌上有两个完全相同的烧瓶，完全相同的温度计，烧瓶内还分别装有阻值不同且不变的电阻丝R1 和R2（且R1 >R2）、滑动变阻器、电源、开关、以及导线．小亮将它们连成如图所示的电路，用来探究：电流通过电阻产生热量跟什么因素有关．请按要求回答问题：
（1）小亮实验前要在烧瓶内装入_____相等和初温相同的煤油．
（2）实验中，电流产生的热量无法直接测量，而是利用煤油的温度变化量来表示，这种物理学研究方法为（____）
A．控制变量法 B．等效替代法 C．放大法 D．转换法
（3）在以下实例中与（2）中研究方法相同的是（____）
A．借助水压学习电压
B．借助磁感线来描述磁场
C．借助电动机提升重物的高度判断电流做功多少
D 借助验电器两金属箔片张开角度判断物体带电多少
（4）闭合开关，通电一段时间后，他观察到A温度计升高的温度比B温度计升高的温度多．由此可以得出：电流通过电阻产生的热量和____大小有关．
18．（4分）如图是“测量小灯泡电阻”的实验装置，电源电压恒为6V，小灯泡的额定电压为3.8V。
(1)移动滑片获得了表格中的实验数据：
请计算出第1次实验时灯丝的电阻，R1=_____Ω；
(2)分析数据及实验现象可知，灯丝的电阻与_____有关；
(3)现电压表0～15V量程损坏，而0～3V量程完好，在不增减器材的情况下，请设计测量小灯泡额定功率的实验，写出必要的调整步骤：_____。
19．（4分）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2. 5V（灯丝电阻约为12Ω）。
(1)为完成实验，请你用笔画线代替导线，将图甲的电路补充完整；
（________）
(2)连接电路时，闭合开关前应将图甲中所示的滑动变阻器的滑片滑到最_________端（选填：“左”或“右”）；
(3)闭合开关，移动滑片发现电压表的示数如图乙所示，其读数是_________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_________端移动（选填：“左”或“右”）；
(4)通过小灯泡的电流随它两端电压变化的关系如图丙所示。分析图像可知：
①该小灯泡正常发光时的电阻是_________Ω，额定功率为_________W。
②小灯泡灯丝的电阻是变化的，主要是受_________变化的影响。
四、作图题（共16分）
20．（8分）如图所示，根据磁体静止时N极的指向，标出通电螺线管的N极和电源的正极
（________）
21．（8分） (1)学校“创客小组”利用“光控开关”(天黑时自动闭合，天亮时自动断开)和“声控开关”(有声时自动闭合，无声时自动断开)，设计出只有在天黑且有声音时灯才亮的自动控制电路。请按设计要求将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，并同时安装一个不受开关控制的三孔插座（____）。
(2)地球周围存在磁场。如图所示，请标出地面附近的小磁针静止时N极的指向（____）。
五、计算题（共22分）
22．（10分）在如图所示的电路中，电源两端的电压为6V保持不变，电阻R1=4Ω．当开关闭合后，电压表示数为4V．求：
（1）电流表的示数
（2）电阻R2的阻值
23．（12分）如图所示的电路中，电源两端电压保持不变，电阻 R1的阻值为 10Ω。闭合开关 S，电流表 A1的示数为 2A，电流表 A2的示数为 0.8A。求：
（1）电源电压；
（2）电阻 R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、D
5、D
6、A
7、A
8、C
9、D
10、B
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、并联 变大 变小
14、增大 增大
15、0.3 3 0.65
16、晶体 减少
三、实验题（共12分）
17、质量 D CD 电阻
18、7.5 温度 将电压表并联在滑动变阻器两端（移动滑片P，使电压表的示数为2.2V）
19、 左 2.2 右 12.5 0.5 温度
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）电流表的示数是0.5A．（2）电阻R2的阻值是8Ω．
23、 (1)12V；(2)15Ω。
实验次数
发光情况
电压（V）
电流（A）
灯丝电阻（Ω）
1
刚发光
1.5
0.2
2
暗
2.5
0.3
8.3
3
亮
3.8
0.42
9.0
