2023-2024学年河北省保定市安国市九上物理期末联考试题含答案

这是一份2023-2024学年河北省保定市安国市九上物理期末联考试题含答案，共8页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．某同学利用阻值己知的电阻R0和电流表（或电压表）测量未知电阻Rx的阻值，下列设计的四种电路，其中可行的是（电源电压未知且不变）
A．B．C．D．
2．第一个记述磁偏角这一现象的科学家是( )
A．法拉第B．奥斯特C．沈括D．欧姆
3．如图是一种温度自动报警器原理示意图，制作水银温度计时在玻璃管中封入一段金属丝，当温度上升，水银与金属丝相接触时，下列说法正确的是（ ）
A．只有绿灯亮
B．只有电铃响
C．绿灯亮同时电铃响
D．绿灯不亮，电铃不响

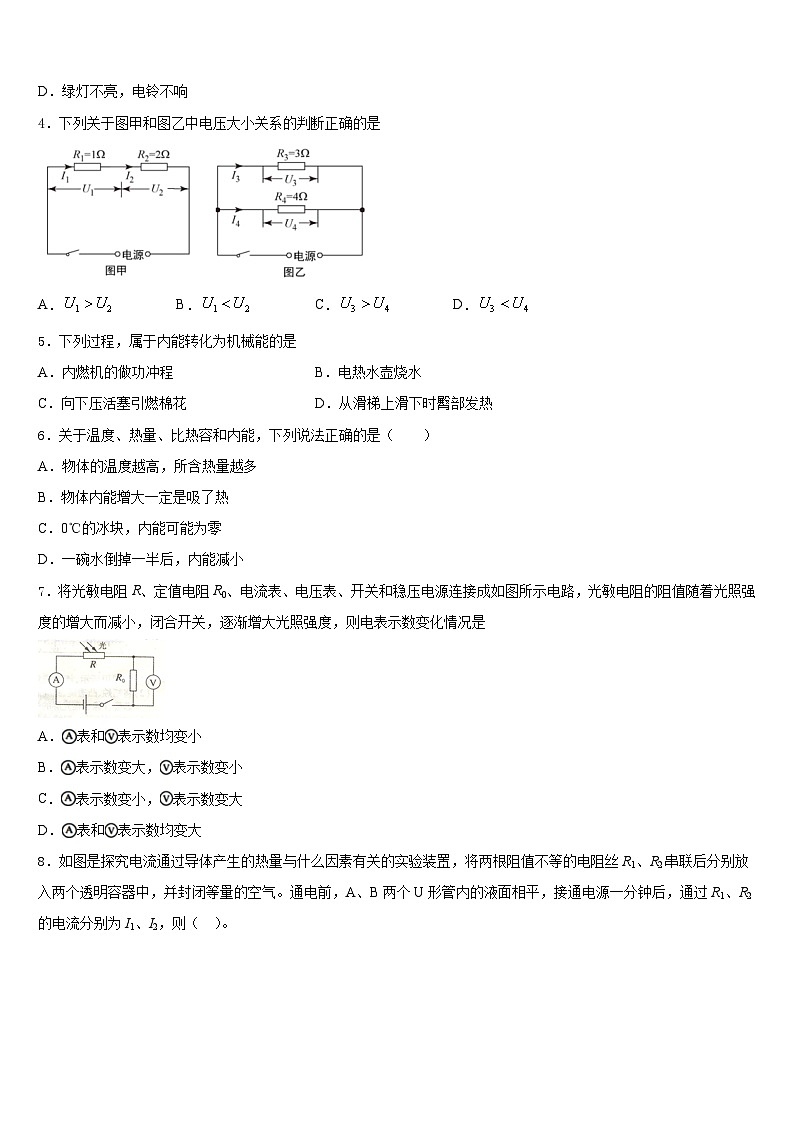

4．下列关于图甲和图乙中电压大小关系的判断正确的是
A．B．C．D．
5．下列过程，属于内能转化为机械能的是
A．内燃机的做功冲程B．电热水壶烧水
C．向下压活塞引燃棉花D．从滑梯上滑下时臀部发热
6．关于温度、热量、比热容和内能，下列说法正确的是（ ）
A．物体的温度越高，所含热量越多
B．物体内能增大一定是吸了热
C．0℃的冰块，内能可能为零
D．一碗水倒掉一半后，内能减小
7．将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电表示数变化情况是
A．表和表示数均变小
B．表示数变大，表示数变小
C．表示数变小，表示数变大
D．表和表示数均变大

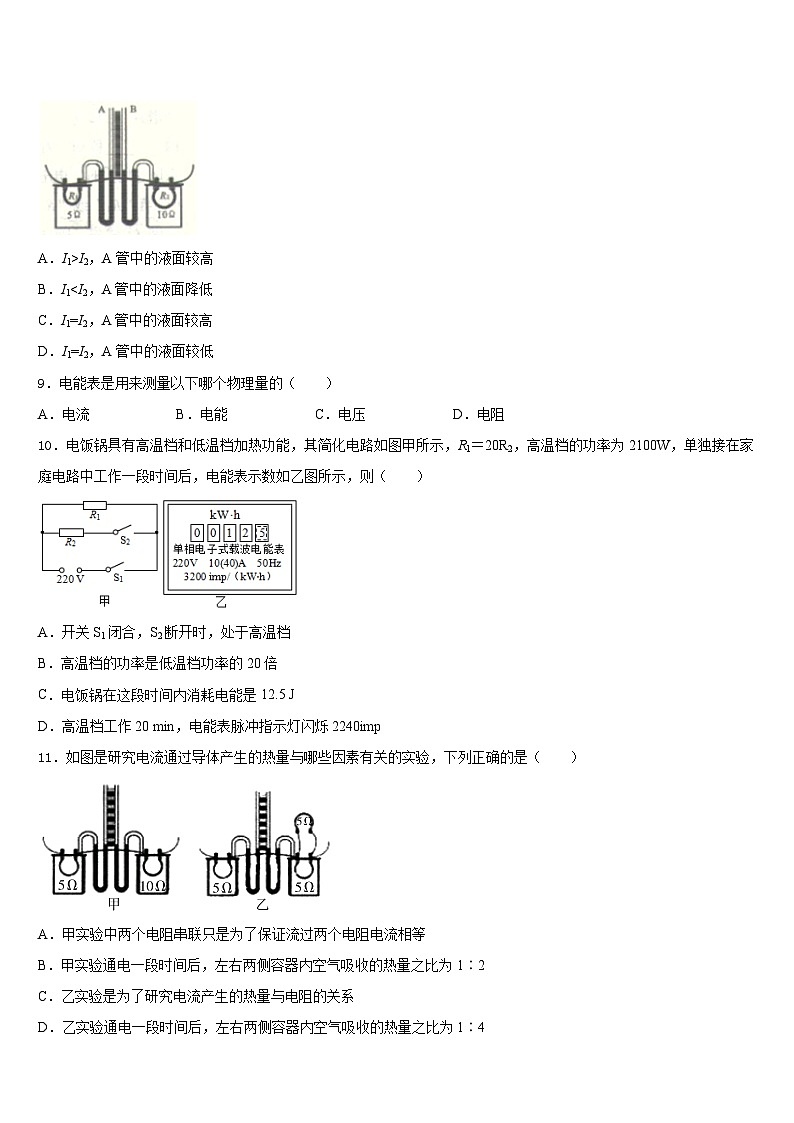

8．如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气。通电前，A、B两个U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（ ）。
A．I1>I2，A管中的液面较高
B．I1C．I1=I2，A管中的液面较高
D．I1=I2，A管中的液面较低
9．电能表是用来测量以下哪个物理量的（ ）
A．电流B．电能C．电压D．电阻
10．电饭锅具有高温档和低温档加热功能，其简化电路如图甲所示，R1＝20R2，高温档的功率为2100W，单独接在家庭电路中工作一段时间后，电能表示数如乙图所示，则（ ）
A．开关S1闭合，S2断开时，处于高温档
B．高温档的功率是低温档功率的20倍
C．电饭锅在这段时间内消耗电能是12.5 J
D．高温档工作20 min，电能表脉冲指示灯闪烁2240imp
11．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列正确的是（ ）
A．甲实验中两个电阻串联只是为了保证流过两个电阻电流相等
B．甲实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶2
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶4
12．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．则在电路安全工作的前提下，下列说法正确的是（ ）
A．湿敏电阻R的电流最小值为80mA
B．定值电阻R0的电功率最小值为0.192W
C．电路消耗的总功率最大值为3.6W
D．此装置能监测的湿度最大值为80%
二、填空题（每题5分，共4题，20分）
13．内燃机的四个冲程中，其中压缩冲程是_____能转化为_____能．甲、乙两种金属的比热之比是3：1，质量之比是2：1，当它们吸收相同的热量，甲物体的温度升高了10℃，则乙物体的温度升高了_____℃．
14． “破镜不能重圆”包含的物理知识是分子间距离太大，作用力很_____（选填“大”或“小”）。
15．现代家庭中所用的照明灯泡一般采用LED灯，LED灯工作时，将电能转化为_____能的同时，也会产生一些内能，这种现象叫电流的_____效应；在获得相同亮度的情况下，和白炽电灯相比较，通过LED的_____较小，所以，功率比较小。
16．如图所示，闭合开关S，电灯L1与L2的连接方式是______联；断开开关S，会发生的现象是______。
三、实验题（共12分）
17．（4分）在“探究影响动能大小因素”的实验中，如图所示，让小球从同一光滑斜面上由静止滚下，小球撞击放在水平面上的木块，使木块滑动，虚线位置为木块滑动一段距离后静止的位置．（已知h1＜h2＜h3）
（1）球从斜面上滚下的过程中，小球的_____能转化为小球的_____能．
（2）本实验是通过_____比较小球动能的大小．
（3）分析图中的三次实验可以得出的结论是：物体的_____一定时，_____越大，它的动能越大；通过实验结论可知，开车时要注意不能_____（“超载”或“超速”）．
18．（4分）在实验室里我们用“伏安法”测量定值电阻的阻值大小，请你在图中的虚线框中画出这个实验的电路图，其中电源和开关已画出。
（____________）
19．（4分）如图所示的甲、乙液体，质量和温度都相同，为了比较它们的比热容大小。请你设计实验方案：
（1）还需要增加的实验器材有：_____；
（2）写出实验步骤（可画图说明）和比较比热容大小的方法_____。
四、作图题（共16分）
20．（8分）请在图中用笔画线代替导线将三孔插座、楼道灯和开关正确连入家庭电路。
（____）
21．（8分）某家庭用的壁灯上有两盏白炽灯，用一个开关控制它们的通断。请在图中画出该电路的连接。
（_____）
五、计算题（共22分）
22．（10分）如图所示，电流表A1的示数是0.4A，电流表A2的示数是0.1A，电阻R1的阻值是20Ω，求：
(1)通过R1的电流和R1两端的电压；
(2)电阻R2的阻值及消耗的功率。
23．（12分）如图所示是常见的太阳能热水器。假设该热水器内盛有100kg、25℃的水，在阳光的照射下，水温升高到55℃。
(1)这些水吸收了多少热量？[已知水的比热容为J/（kg·℃）
(2)上述热量等于完全燃烧多少kg煤放出的热量？（已知煤的热值约为J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、B
4、B
5、A
6、D
7、D
8、D
9、B
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、机械 内 60
14、小
15、光 热 电流
16、并 L1不亮，L2亮
三、实验题（共12分）
17、（1）重力势； 动； （2）木块滑动的距离； （3）质量； 速度； 超速
18、
19、温度计，酒精灯 详见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.3A； 6V；(2) 60Ω；0.6W
23、 (1)1.26×107J；(2)0.42kg
