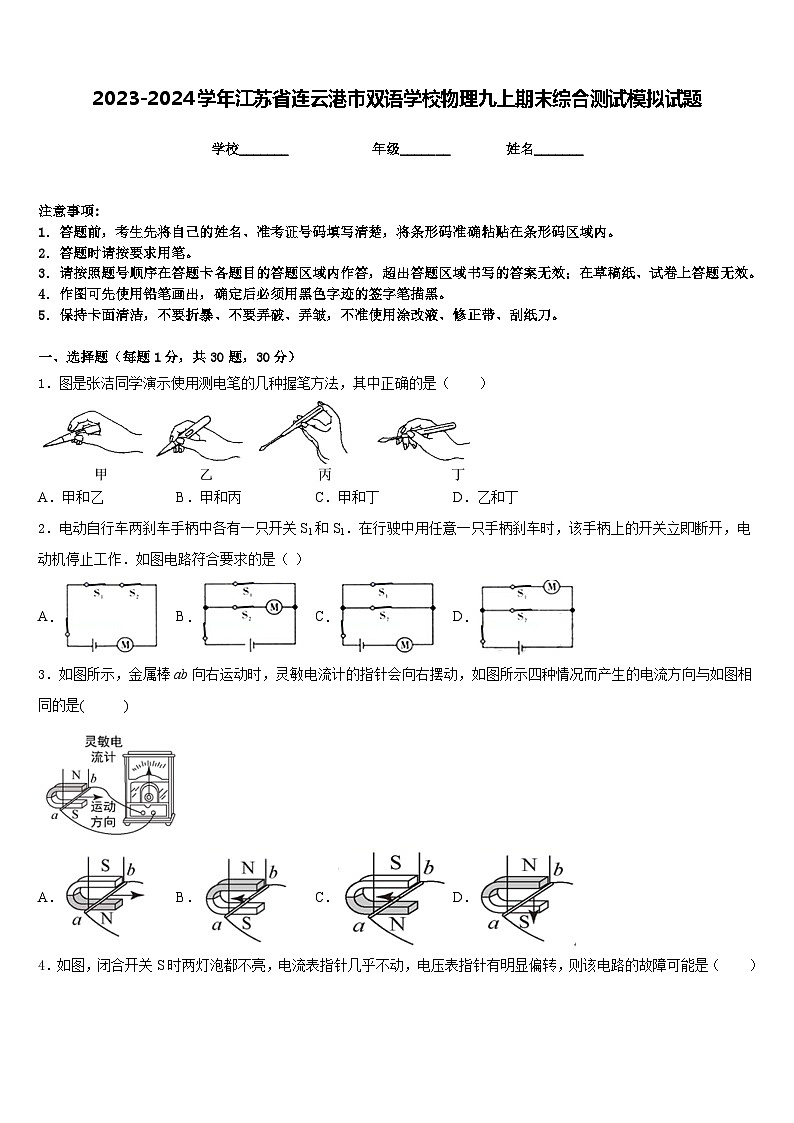

2023-2024学年江苏省连云港市双语学校物理九上期末综合测试模拟试题含答案

这是一份2023-2024学年江苏省连云港市双语学校物理九上期末综合测试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔，如图所示，是某电子秤的原理图等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．图是张洁同学演示使用测电笔的几种握笔方法，其中正确的是（ ）
A．甲和乙B．甲和丙C．甲和丁D．乙和丁
2．电动自行车两刹车手柄中各有一只开关S1和S1．在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．如图电路符合要求的是（ ）
A．B．C．D．
3．如图所示，金属棒ab向右运动时，灵敏电流计的指针会向右摆动，如图所示四种情况而产生的电流方向与如图相同的是( )
A．B．C．D．

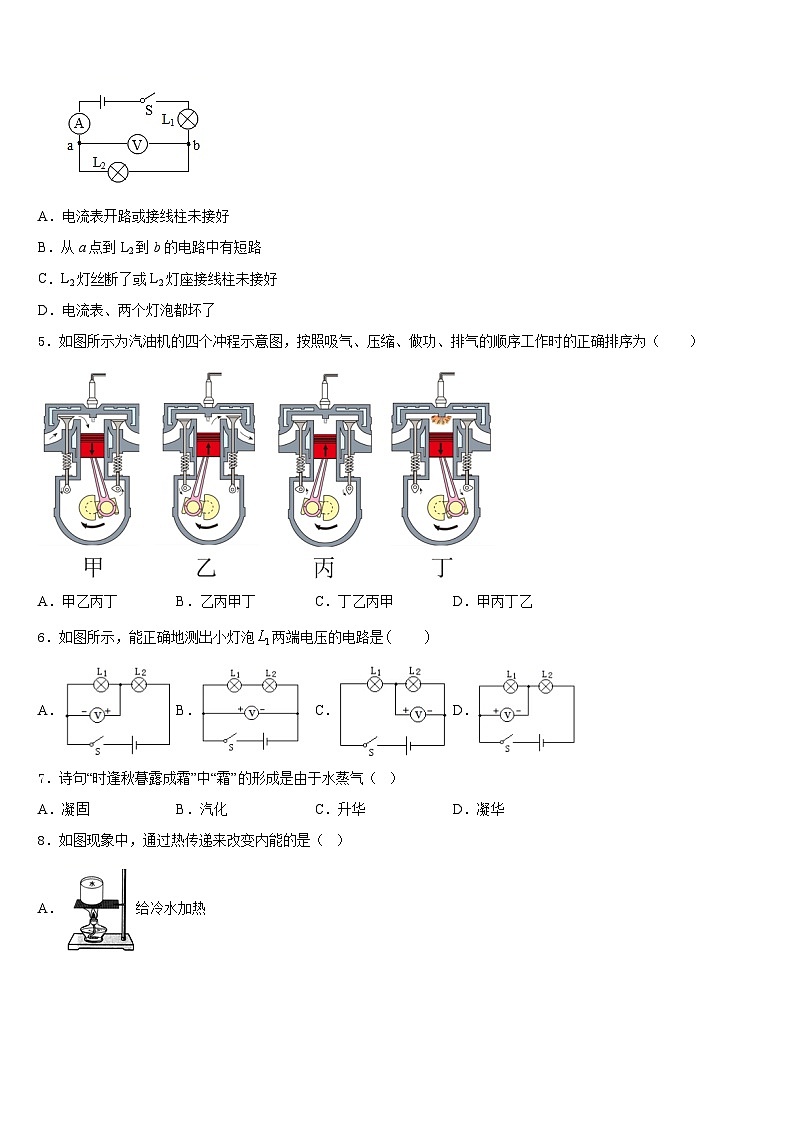

4．如图，闭合开关S时两灯泡都不亮，电流表指针几乎不动，电压表指针有明显偏转，则该电路的故障可能是（ ）
A．电流表开路或接线柱未接好
B．从a点到L2到b的电路中有短路
C．L2灯丝断了或L2灯座接线柱未接好
D．电流表、两个灯泡都坏了
5．如图所示为汽油机的四个冲程示意图，按照吸气、压缩、做功、排气的顺序工作时的正确排序为（ ）
A．甲乙丙丁B．乙丙甲丁C．丁乙丙甲D．甲丙丁乙
6．如图所示，能正确地测出小灯泡两端电压的电路是
A．B．C．D．
7．诗句“时逢秋暮露成霜”中“霜”的形成是由于水蒸气（ ）
A．凝固B．汽化C．升华D．凝华
8．如图现象中，通过热传递来改变内能的是（ ）
A．给冷水加热
B．压缩空气温度升高
C．下滑时臀部发热
D．搓手取暖
9．如图所示，是某电子秤的原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长L0＝10cm的均匀电阻丝。空盘时，滑片P位于R的最上端且经过R0的电流为0.3A；称量最大值时，滑片P位于R的最下端。R最大阻值为50Ω，电源电压恒为3V。下列说法正确的是( )
A．如图中的“质量表”用电压表改装而成
B．闭合开关后，R0两端电压范围是0.5~3V
C．称量最大质量时，电路消耗的总功率是0.18W
D．当滑片P位于R的5 cm位置时，电路的总电阻为25Ω
10．如图所示两个相同的烧瓶中各放置一段电阻丝（ R甲＞R乙），在瓶中盛入等量煤油并插入温度计，通电一段时间后，甲瓶中温度计示数比乙瓶中温度计示数高．该现象说明了电流产生的热量与下列哪个因素有关？（ ）

A．通电时间 B．电流 C．电荷量 D．电阻
11．小明家小区里安装了自动售水机，售水机可以通过刷卡开关S1或投币开关S2接通供水电动机取水；光线较暗时光控开关S3自动闭合，提供照明。下列电路图符合要求的是（ ）
A．B．C．D．
12．正常工作时，“220V 11W”的LED灯比“220V 40W”的普通白炽灯还要亮，是因为（ ）
A．LED灯工作电流大
B．LED灯实际功率大
C．LED灯消耗的电能多
D．LED灯将电能转化为光能的效率高
二、填空题（每题5分，共4题，20分）
13．如图所示，若R甲＞R乙，两瓶中所盛液体质量相等且在通电相同的时间内，甲瓶中液体温度比乙瓶中升高的要少，则两瓶中液体的比热容大小关系是_____（选“甲大”“乙大”“相同”）。利用该实验装置可以验证_____定律。
14．通过学习物理概念，使我们可以更准确地描述物体的属性，例如为了描述导体对电流的________作用，我们引入了电阻的概念；某同学用如图所示的电路做探究影响电阻大小因素的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．如果想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝甲和________分别接入M、N两点间．
15．已知电风扇线圈的电阻为20Ω，若加在该电风扇的电压为220V，此时通过的电流为1A，则电风扇的电功率为________W，电风扇连续工作10min产生的热量为________J.
16．如图甲中电流表的示数为________A, 图乙中电压表的示数为________V。
三、实验题（共12分）
17．（4分）小明做实验探究“通电螺线管外部的磁场分布”。他在螺线管的两端放上小磁针，在硬纸板上均匀地撒满铁屑。通电后轻敲纸板，小磁针的指向和铁屑的排列情况如图所示。请回答下列问题：
(1)实验中小磁针的作用是用来判断通电螺线管的______；
(2)实验中轻敲纸板的目的是减小铁屑与纸板的摩擦，使铁屑受到______的作用力而有规则地排列。通过铁屑的排列情况可知：通电螺线管外部的磁场和________的磁场相似；
(3)接下来，他改变螺线管中的电流方向，发现小磁针转动且南北极所指方向发生了改变，小明所探究的问题是：________________。人们很形象地用“蚂蚁爬”或“猴子抱”来描述通电螺线管的电流方向与N极位置关系，物理学上通常用_____来判断通电螺线管的极性；
(4)下列操作中能增强通电螺线管磁性的是________ 。
A．增大通电螺线管中的电流 B．改变螺线管中的电流方向
C．在通电螺线管内插入铜棒 D．减少通电螺线管的匝数
18．（4分）小明同学按如图所示的电路，研究“电流通过导体时产生的热量与导体电阻大小的关系”。图中两只烧瓶内盛有质量和温度相同的煤油，温度计显示煤油的温度，煤油中都浸着一段横截面积相同、长度不同的镍铬合金丝，甲瓶中的镍铬合金丝比乙瓶中的长。
（1）实验中两金属丝产生热量的多少是通过观察_______反映出来的。
（2）甲瓶中镍铬合金丝的电阻_______（填“大于”、“等于”或“小于”）乙瓶中镍铬合金丝的电阻。实验中，可观察到_______（填“甲”或“乙”）瓶中温度计的示数升高得更快。
（3）小华想改装实验装置用来“测量煤油的比热容大小”，则他们应将烧瓶甲中煤油换成与其_______（选填“质量”或“体积”）相等的水，并将电热丝RA换成_______的电热丝。测量时，水和煤油的初温均为t0，通电一段时间后，水和煤油的末温分别为t水、t煤油，请用提供的符号写出煤油比热容的表达式：c煤油=_______。（已知水的比热容为c水）
19．（4分）如图所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5V”字样；
（1）请指出电路连接中的两个不当之处：
①_______________；
②_______________；
（2）他们改正电路连接中的不当之处后，闭合开关，移动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱．出现这种现象的原因是_________________；
（3）电路正常后，他们分别测出了小灯泡的几组电压和电流值，记录如下：
①小灯泡正常工作时的电阻大小约为______；
②通过分析实验数据可知，小灯泡的电阻是___（填写“不变”或“变化”）的，其原因是：______________；
（4）实验结束，小明提出了一个探究设想：可以利用图中的实验器材来探究“并联电路中干路电流与各支路电流有什么关系”；
①请帮他们设计一个实验方案，将电路图画在虚线框中_______；
②在实验探究过程中，滑动变阻器不但可以改变电路中的电流，它还是电路中的一个______，但在移动滑片时一定要注意___________。
四、作图题（共16分）
20．（8分）如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．
21．（8分）请根据下面实物连接图画出相应的电路图，画在虚框内
五、计算题（共22分）
22．（10分）如图所示，L是标有“6V 3W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为1.5A．
（1）求灯泡正常发光时的电流；
（2）若断开开关S1和S3，闭合S2，求1min内定值电阻R产生的热量？（灯泡电阻不变）
23．（12分）图为电热水器的简化电路，它有加热和保温功能．R1和R2是两根电热丝，S为温控开关，12为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围．已知热水器的加热功率为400W，保温功率为100W，忽略温度对电阻的影响．
（1）开关与触点1连通时，热水器处于_____状态；与触点2连通时处于_____状态 （填“加热”或“保温”）
（2）求R1_____，R2_____的阻值大小．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、C
4、C
5、D
6、D
7、D
8、A
9、B
10、D
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、甲大 焦耳
14、阻碍 乙
15、220 1.2×104
16、0.28 12.5
三、实验题（共12分）
17、磁场 磁场 条形磁铁 磁场方向与电流方向的关系 安培定则 A
18、温度计上升的示数快慢（或温度计变化的示数多少） 大于 甲 质量 与RB阻值相等
19、电压表没有并联在小灯泡两端；（电压表并联在了变阻器的两端） 电压表量程选择过大（或电流表量程选择过大） 电源电压过低 10.4Ω 变化 小灯泡的电阻受温度的影响 电阻（或用电器） 电阻值不能为零
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 1．5A (2)41J
23、加热 保温 121；363
